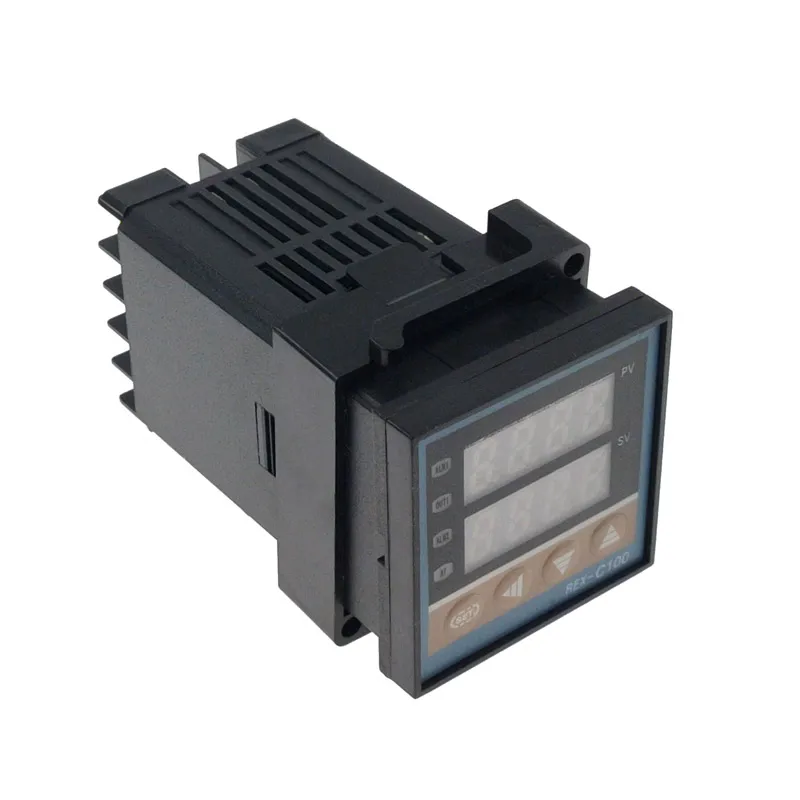

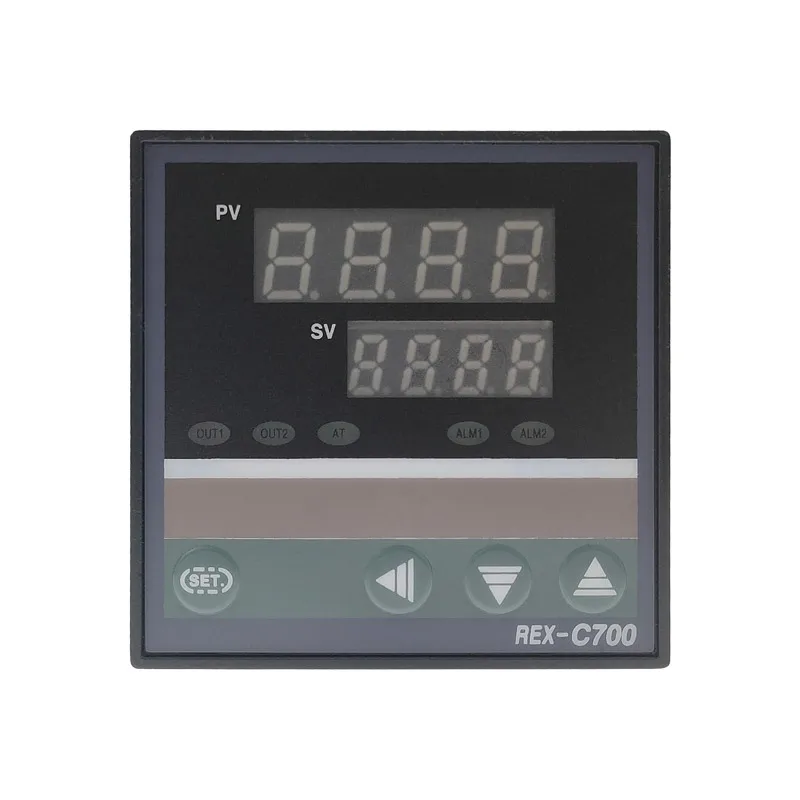

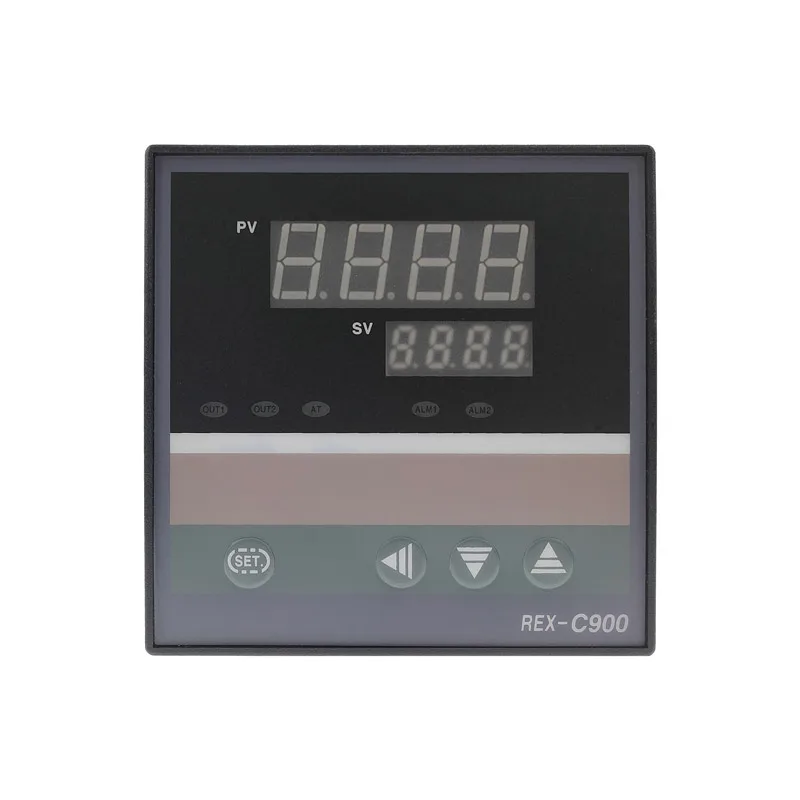

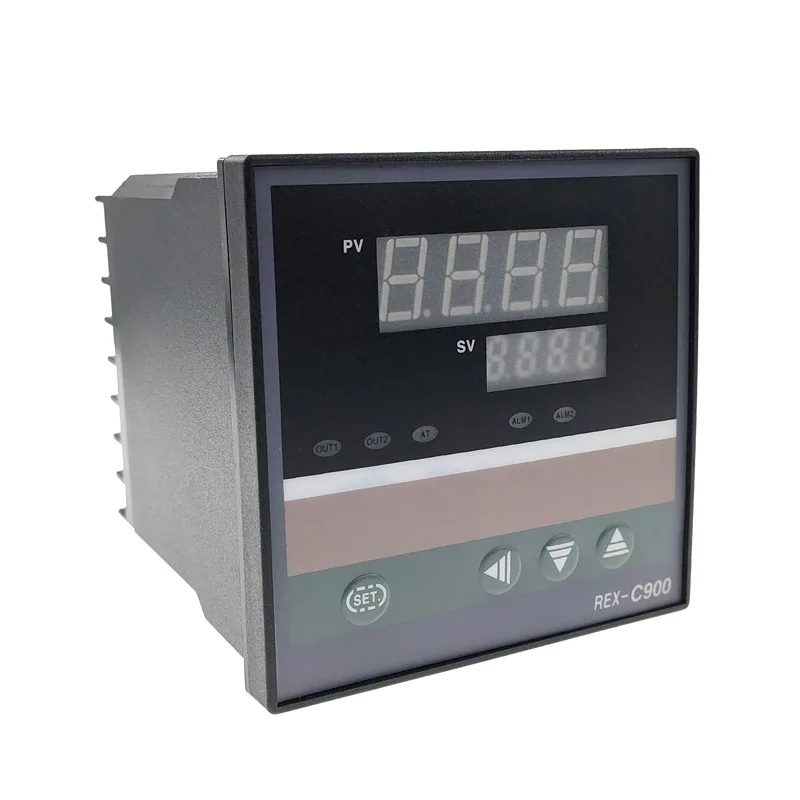

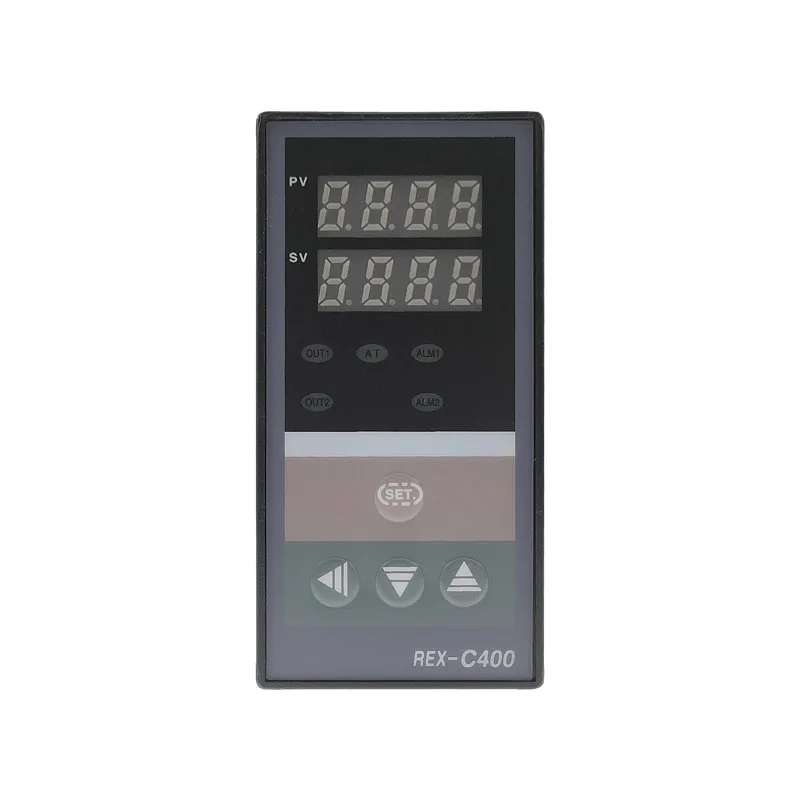

Controlador de temperatura serie C/CH Manual de usuario

Antes de usar este producto, lea atentamente las instrucciones para el uso y la conservación adecuados.

(Lea el manual de instrucciones para el uso adecuado de este producto antes de usarlo).

Advertencia de cableado

◎ Para evitar daños o fallas en el instrumento, la elección del cable de alimentación protegido con fusible apropiado y la entrada/salida
Líneas para evitar el impacto actual.

◎ Para evitar descargas eléctricas o fallas en el instrumento, encienda solo después de completar todo el trabajo de cableado. No usar
Cerca de gases inflamables.

◎ Incendio, explosión o daños en el instrumento, gases inflamables, explosivos, emisiones de vapor lugares están prohibidos. Hacer
No modificar el instrumento.

◎ Para evitar el accidente o la falla del instrumento, instrumento no alterado.

RESUMEN

C/CH□□□El controlador de temperatura/acomodómetro industrial inteligente de la serie es un instrumento regulador multifunción de microprocesador dedicado. Utiliza una fuente de alimentación conmutada y tecnología de montaje en superficie (SMT), y por lo tanto el instrumento es compacto, rendimiento confiable, función de autodiagnóstico única, función de autoajuste y funciones de control inteligentes, para que el operador pueda obtener buenos resultados mediante una simple operación. Características principales: múltiples
Termopar, RTD. Señal analógica libre de ingresar, libre de configurar el rango, el software sintoniza cero a escala completa, separada del extremo frío Medición de temperatura, precisión del amplificador de puesta a cero automática de mejor que 0.5% FS. Teoría difusa combinada
Con control PID convencional rápido y suave, programa de configuración de última generación. Salida opcional: contacto de relé, nivel lógico, SCR monofásico, trifásico sobre cero o pulso de disparo de cambio de fase, analógico, conexión de salida de contacto de alarma definible en carretera.

Los Principales indicadores técnicos

1. Precisión de medición: ± 0.5% FS
2. Error de compensación de la unión fría: ℃ ± 2 (0 ~ 50 ℃ dentro de la corrección del software)
3. Resolución: 14 bits
4. Periodo de muestreo: 0,5 Sectary
5. Fuente de alimentación: CA 85-265V 50Hz
6. De Control Modo: tecnología PID de autoadaptación experta de grado industrial, en comparación con el control PID tradicional con control rápido de temperatura, respuesta rápida, pequeño sobreimpulso, control de alta precisión
7. Resistencia de aislamiento: 500mΩ(500VDC)
8. Fuerza dieléctrica: 1500VCA/min
9.Powor sonsumption: 10VA
10. Ambiente de ocasiones: 0-50 ℃,30-85% RH gases no corrosivos

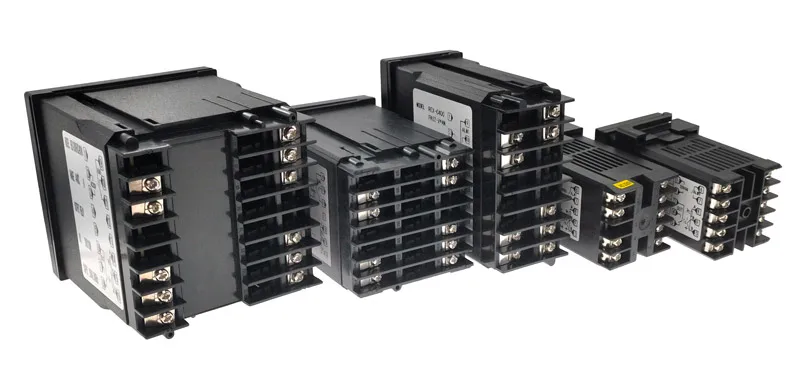

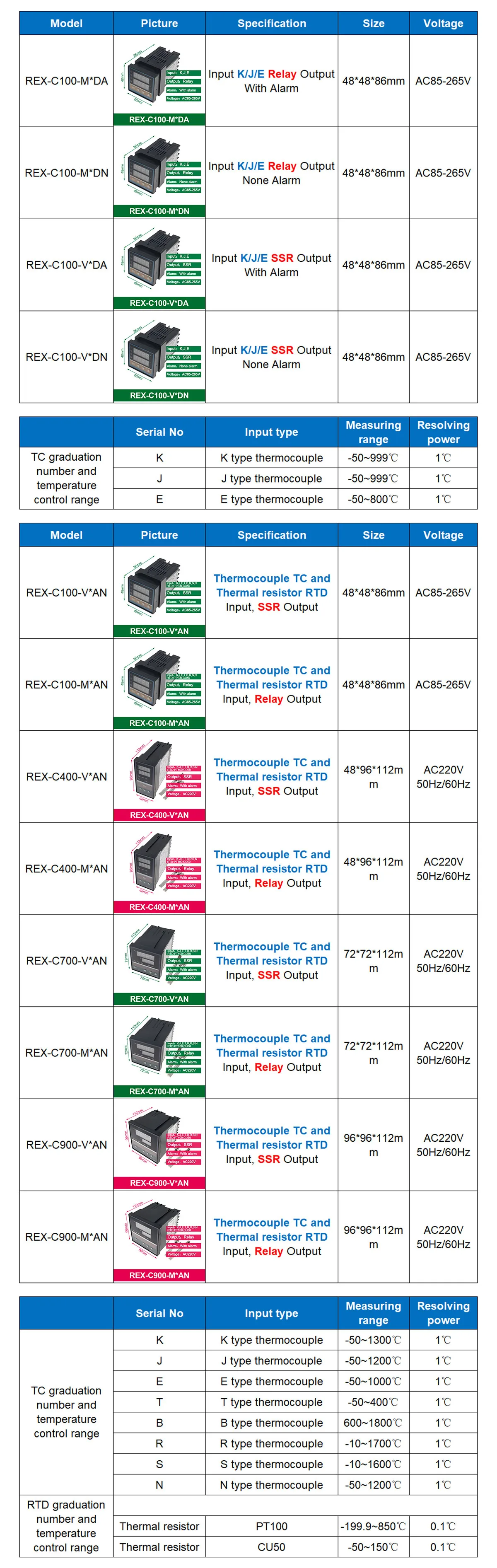

Selección definida modelo

Identificación modelo

C/CH□□□-□□□□-□ * □□
① ② ③ ④ ⑤ ⑥

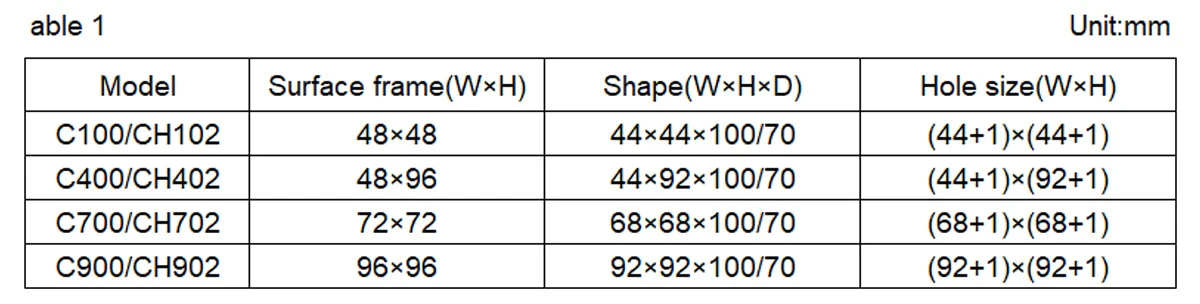

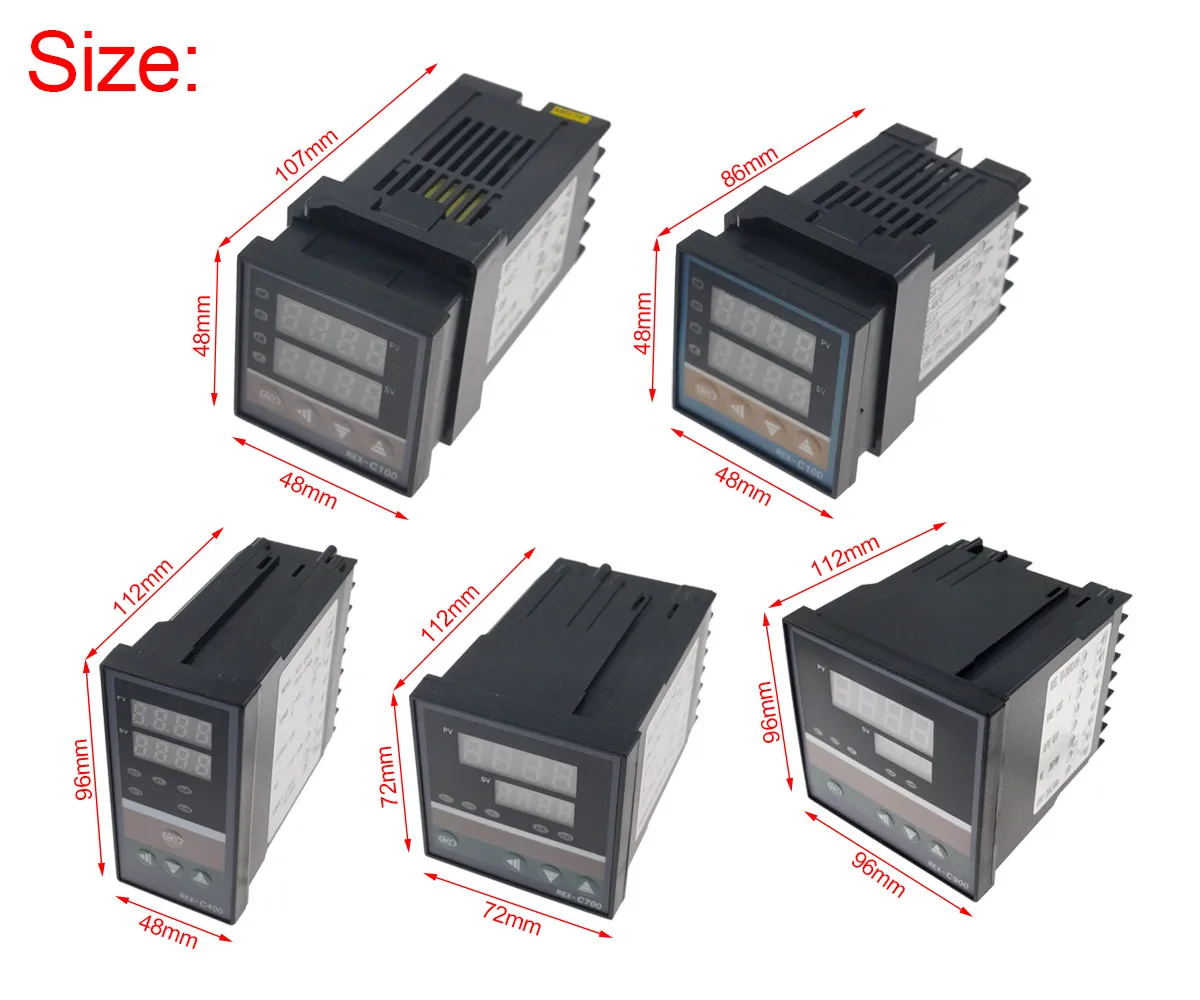

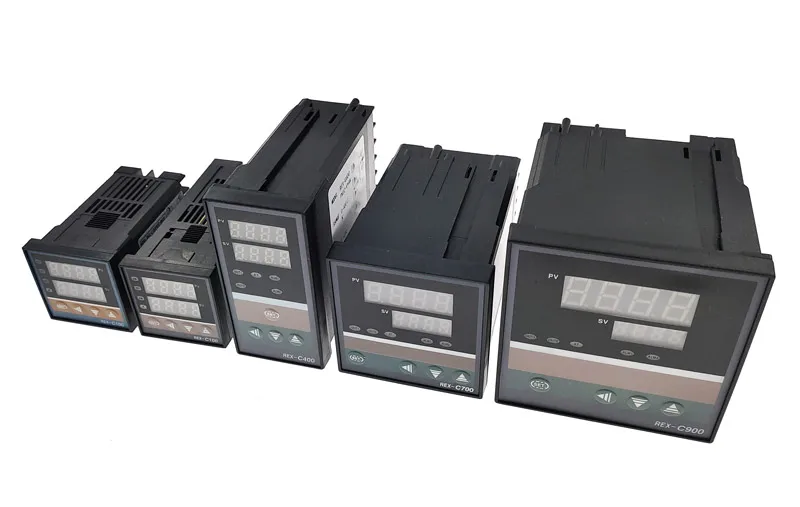

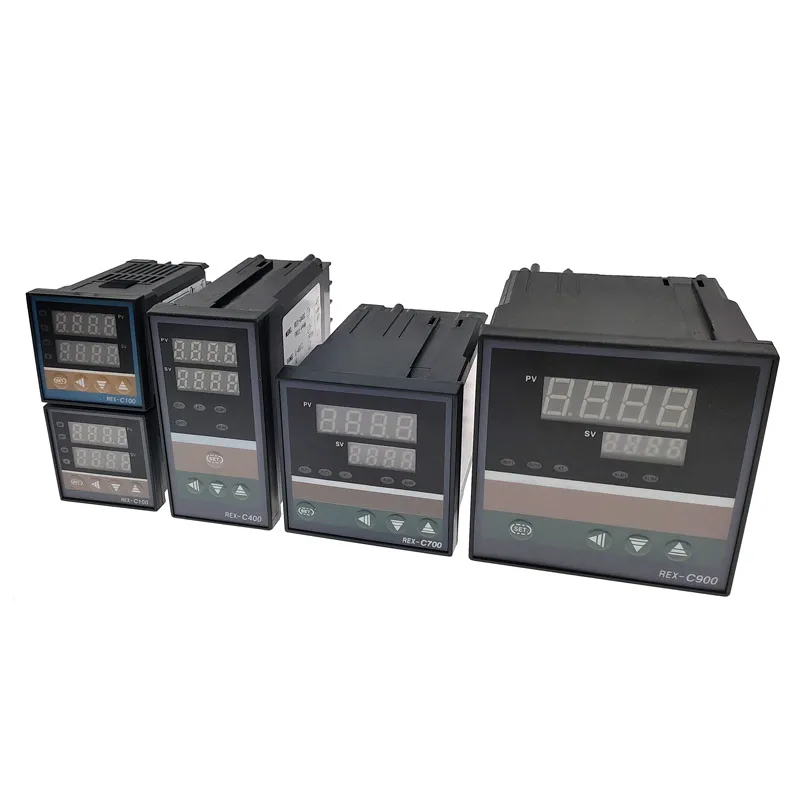

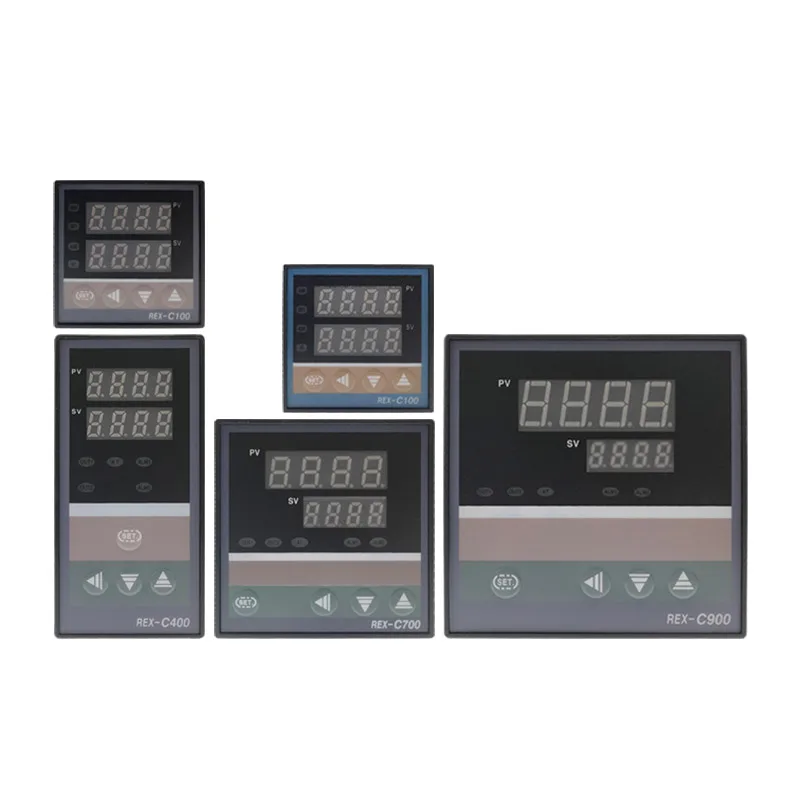

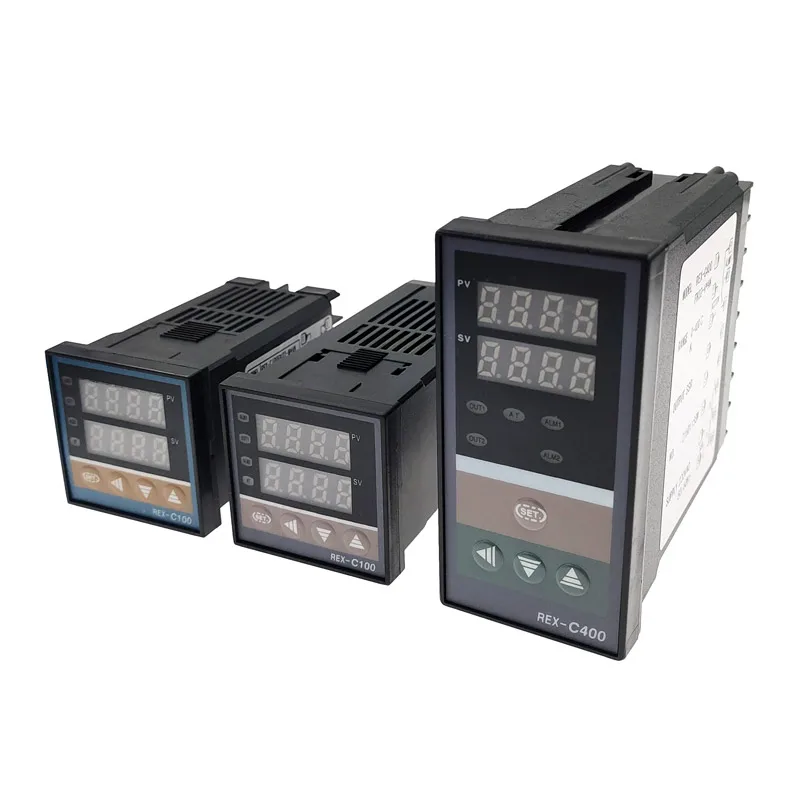

① Tamaño del medidor (ver tabla 1)
② Modo de control
F: Control PID y acción inversa de voz automática
D: El control PID ejecuta automáticamente una acción positiva

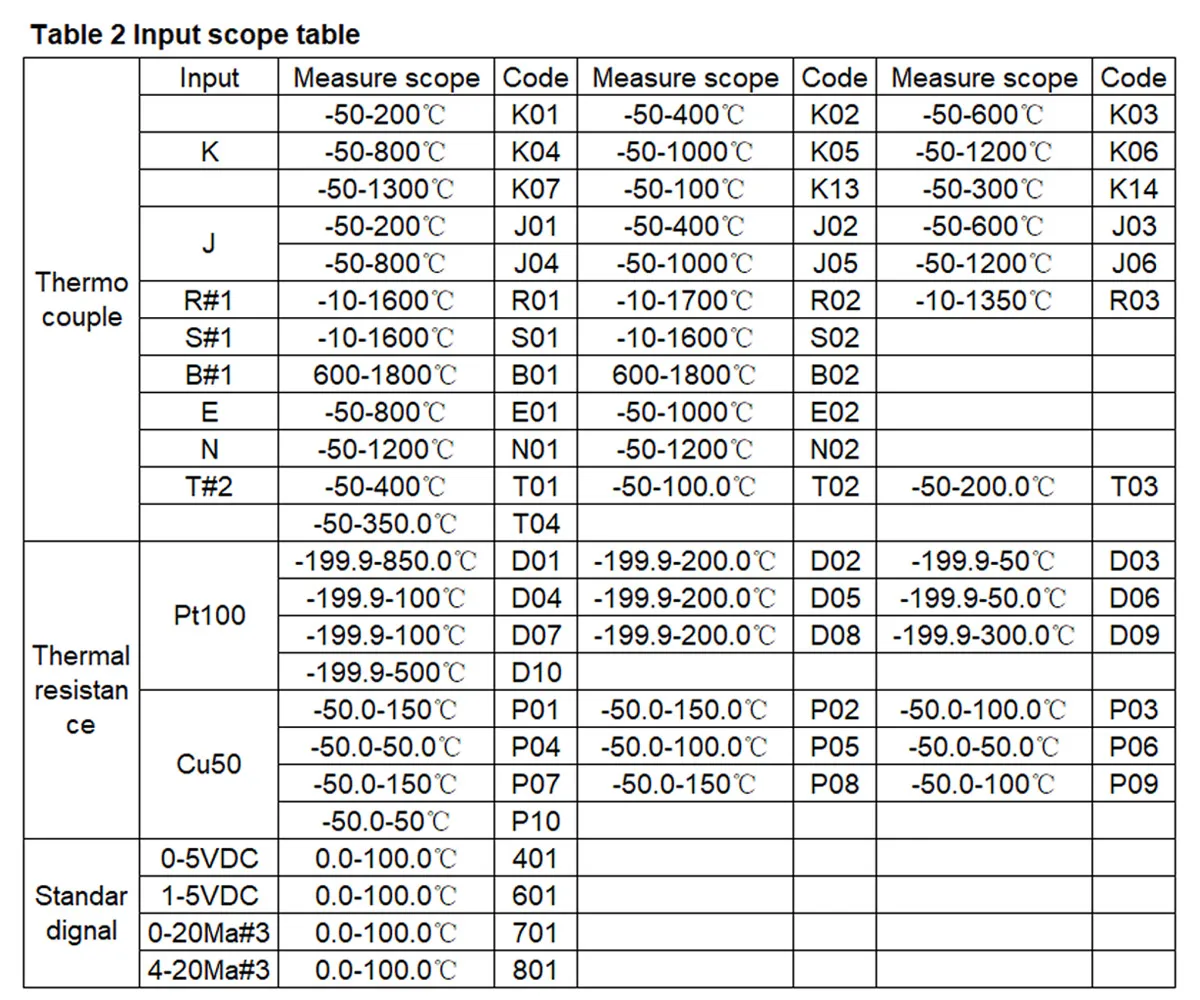

③ Tipo y rango de entrada (ver Tabla 2)
④ Salida principal
N: sin salida
M: Salida de contacto de relé
V: salida de pulso de voltaje (SSR)
8: Salida actual
T: Salida cero SCR
G: Cambio SCR como salida de pulso
⑤ Tipo de alarma del primer canal (ALM1)
N: alarma no configurada
R: Alarma de desviación de límite superior
B: Alarma de desviación de límite inferior
C: Alarma de desviación significativa hacia arriba y hacia abajo
D: Alarma de rango
E: con alarma de desviación de límite de espera
F: Alarma de desviación de límite inferior con modo de espera
G: Alarma de desviación de límite inferior con modo de espera
H: Alarma de valor de entrada límite superior
J: Alarma de valor de entrada de límite inferior
K: Alarma de entrada de límite superior con espera
L: Alarma de entrada de límite inferior con modo de espera
⑥ Alarma de segundo canal tipo ALM2 (igual que ALM1)

#1 No se puede garantizar el alcance de precisión de 0-399 ℃.
#2 Para garantizar la precisión en el alcance de-199-100 ℃.
#3 Se necesita una resistencia de 250Ω entre los terminales de entrada externos.

INSTALACIÓN

Precauciones
1. Instrumentación instalada en los siguientes entornos
● Presión atmosférica: 86-106kpa
● Humedad ambiental: 0-50 ℃
● Temperatura ambiente: 45-86% RH
2. La instalación debe prestar atención a las siguientes circunstancias
● Los cambios drásticos en la humedad ambiental pueden causar condensación
● Gas corrosivo e inflamable
● Vibración directa o estructura temática de choque
● Agua, aceite, productos químicos, contaminación por humo o vapor
● Exceso de polvo, sal o polvos metálicos
● Aire acondicionado que sopla recto
● Luz solar directa
● La acumulación de radiación de calor

Proceso de instalación
1. El disco de corte del panel hizo un agujero cuadrado rectangular para instalar el medidor.
2. Instalación de múltiples instrumentos, la distancia entre los orificios izquierdo y derecho debe ser superior a 25mm, la distancia de los dos orificios hacia arriba y hacia abajo debe ser superior a 30mm.
3. Integrado en el panel de instrumentos recortado en el interior.
4. Orificio de montaje del instrumento en el soporte de montaje.
5. El soporte de montaje apretado al instrumento con el disco está firmemente unido para apretar los tornillos.

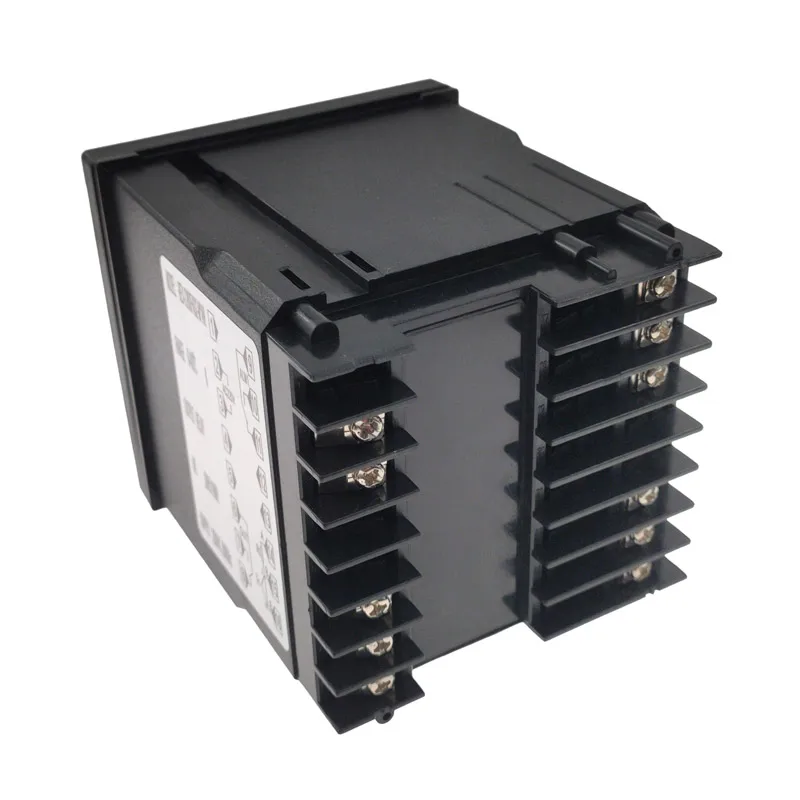

Conexión por cable

Cableado
(1) Entrada de termopar, debe usar el cable de compensación correspondiente.
(2) Entrada RTD, debe usar la misma área de sección transversal de baja resistencia, el mismo material, la misma longitud de tres cables.
(3) La línea de señal de entrada debe estar lejos del cable de alimentación del instrumento, la fuente de alimentación y las líneas de carga para evitar el ruido.

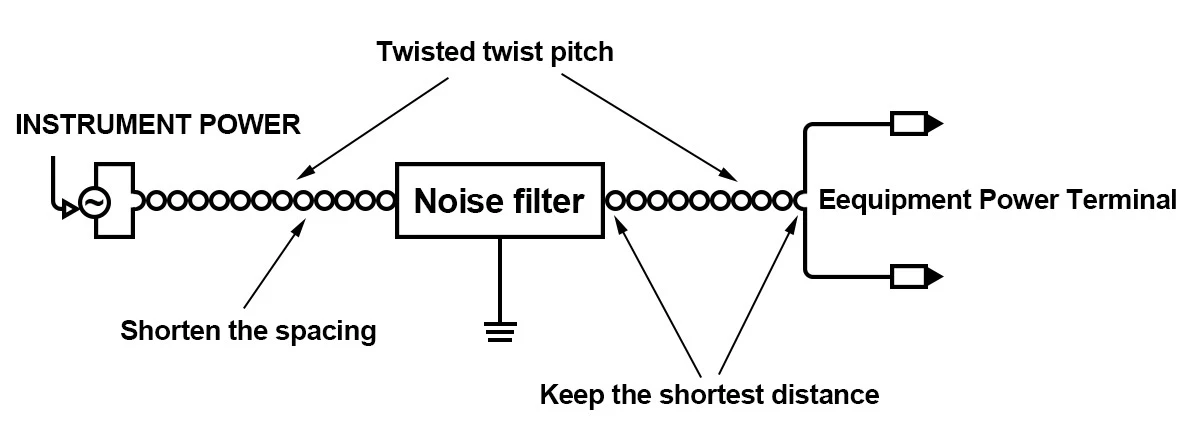

(4) El cable de alimentación del instrumento generalmente no es la interferencia de la línea de alimentación, como interferencias, se debe usar un filtro de ruido y el uso de un filtro de ruido debe tener en cuenta lo siguiente;
1) de giro completo acorte el paso del enchufe del cable de alimentación, cuanto más corta sea la distancia, mejor.
2) Instale un filtro de ruido en el tablero y conectado a tierra para minimizar los terminales de salida del filtro de ruido corto, la distancia del cableado.
3) No instale el seguro y cambie la salida del filtro de ruido, esto reducirá el efecto del filtro de ruido
(5) La alimentación se enciende después de 5-6 segundos de preparación, salida de relé del medidor de tiempo, uso de señal de bucle de conexión externa, y con un relé de retardo de tiempo.
(6) No apriete demasiado los tornillos de los terminales, use la orejeta de tornillo de los terminales adecuada.

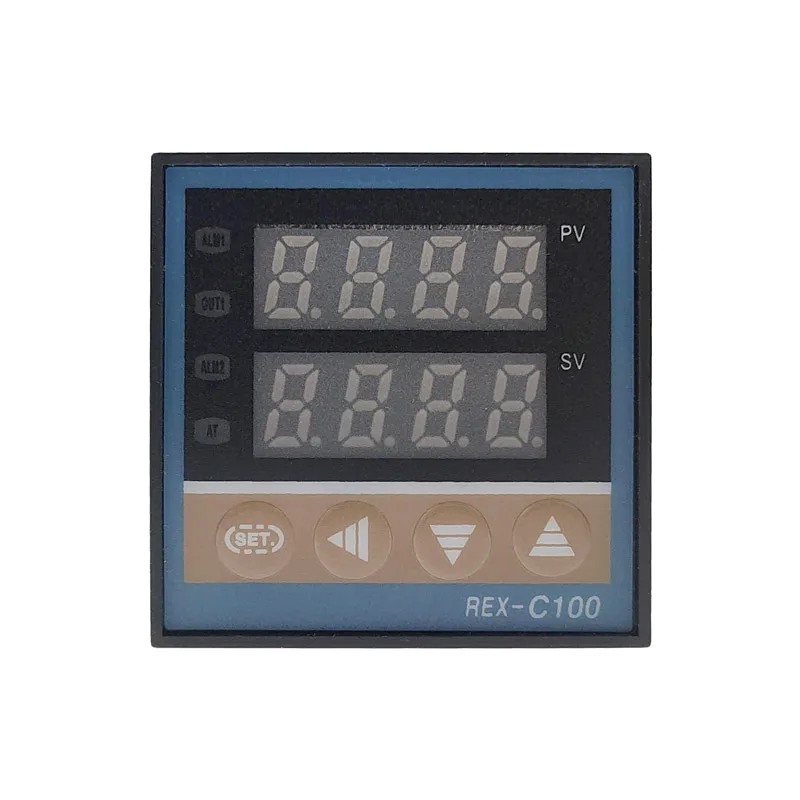

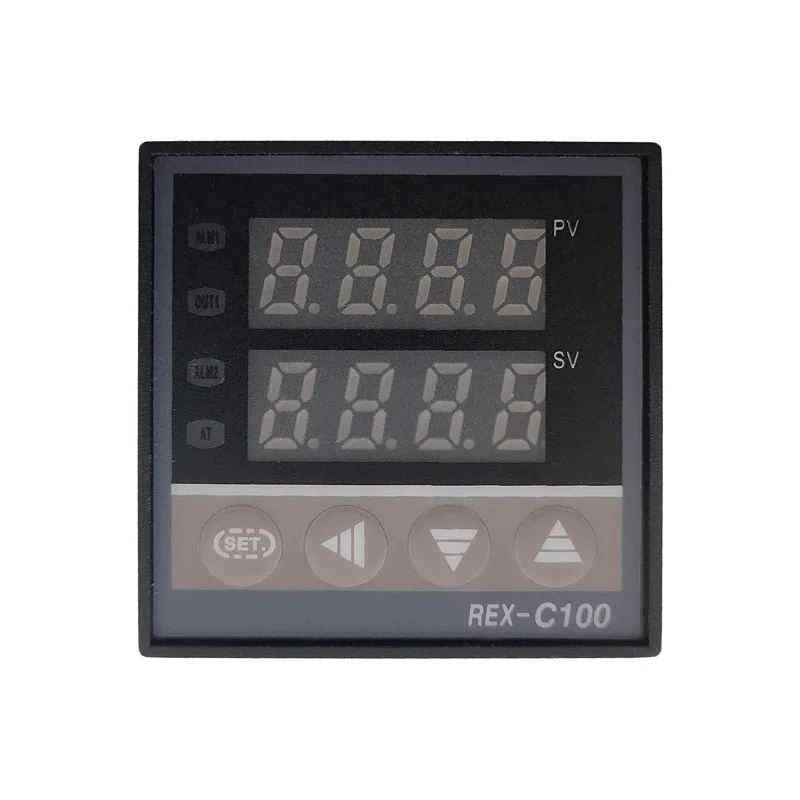

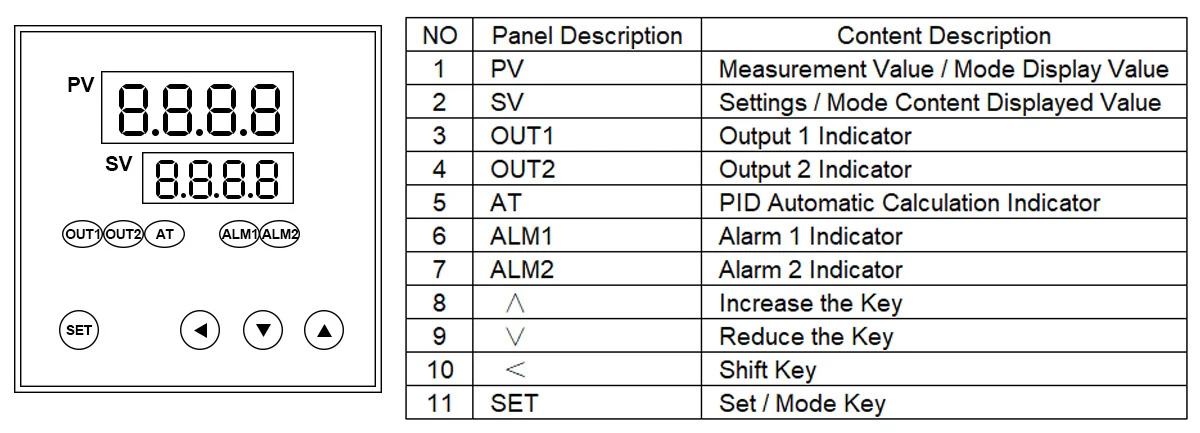

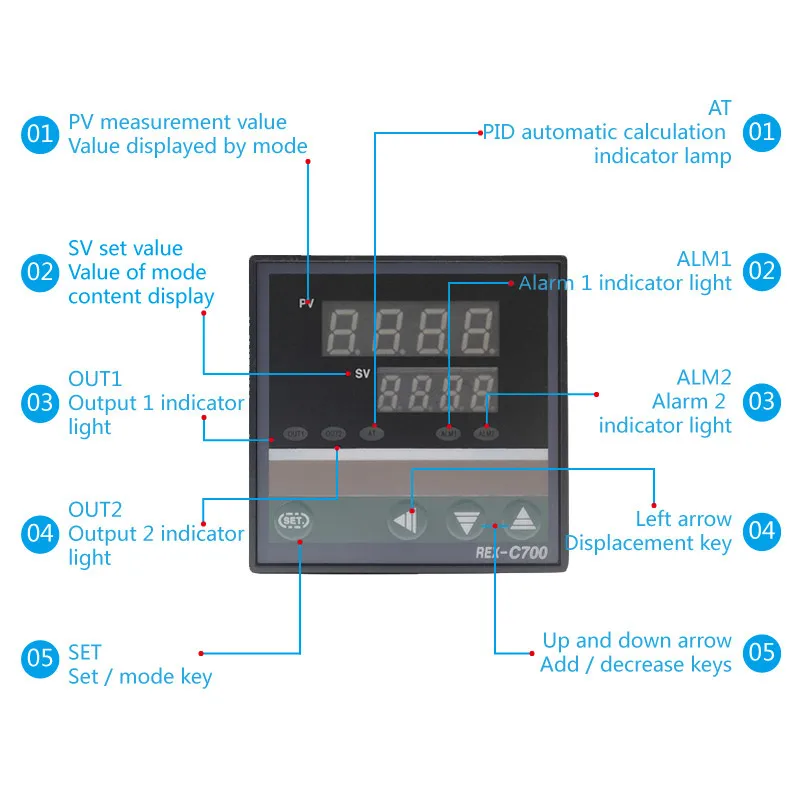

Estado de visualización normal SV/PV, haga clic en el botón "SET", la pantalla SV parpadeará presionando el botón " ", busque los dígitos de temperatura establecidos deseados, y luego haga clic en el botón "SET", el medidor cambia a la pantalla normal SV/PV
Estado.

Modo de configuración de parámetros:

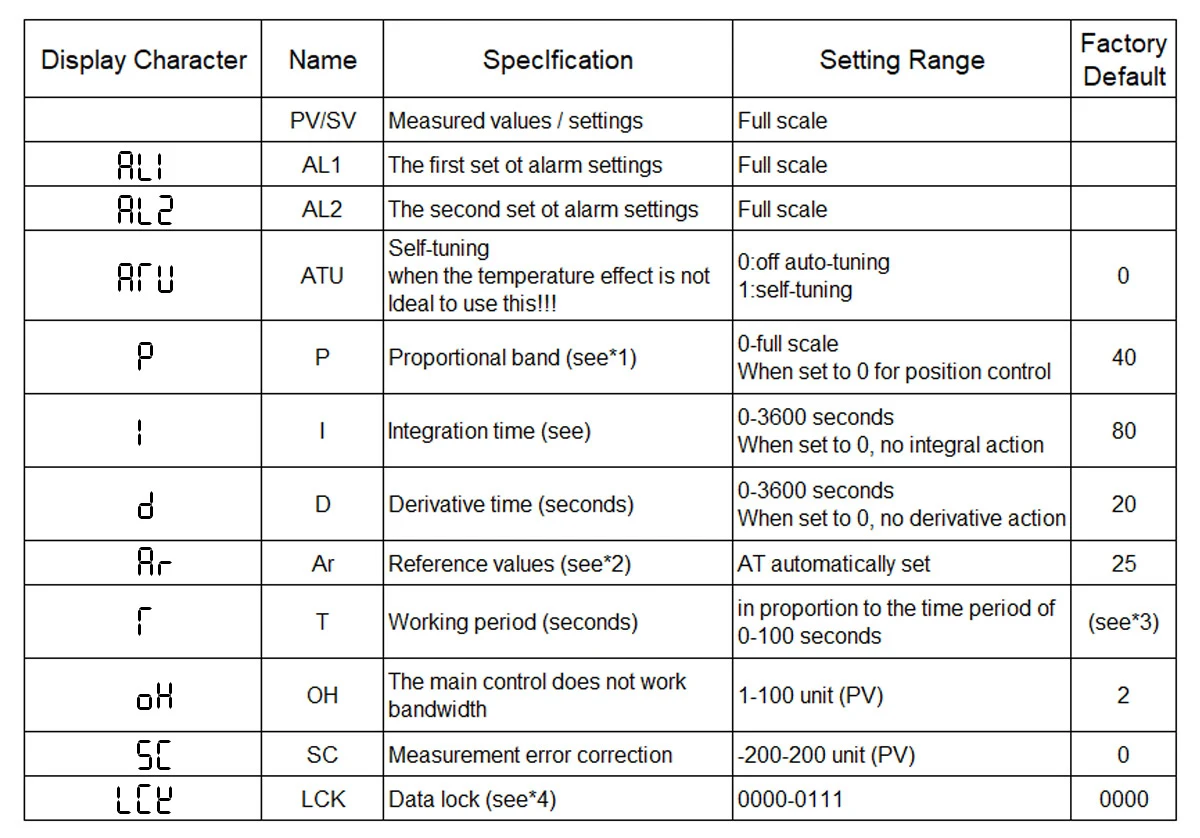

Este parámetro se utiliza para configurar la alarma, las constantes PID y otros parámetros. Modo de visualización normal, mantenga presionado el botón "SET" durante tres segundos, la pantalla PV muestra el modo de configuración de parámetros, muestre los valores correspondientes en los parámetros de visualización "SV" en la siguiente tabla, presione el botón "SET" para mostrar los símbolos:

Nota: muestra la función de respuesta nativa cuando la configuración del parámetro del operador modifica la operación para no volver al modo de visualización principal, el instrumento volverá al modo de visualización principal automáticamente después de 30 segundos, los parámetros modificados no se guardan. Leer el medidor antes de usar o modificar los parámetros, Los siguientes procesos, como el instrumento, no mostrarán este contenido.

* 1: Cuando ≠ 0, PID instrumentación para control, la necesidad de racionalizar los valores establecidos del "LD" el primero en abrir la función de autoajuste "AT", para establecer el control para lograr el mejor cuando P = 0, control ON / OFF, debe configurarse para controlar el valor de la diferencia de retorno "OH"

* 2: ¿Estos son los valores de referencia internos PID? Normalmente no se requieren para hechos por el hombre, los conos "AT" con el conjunto establecerán automáticamente este valor.

* 3: Salida de contacto del relé 20 segundos 2 segundos salida flip-flop/salida de tubo de control de flujo de puerta Salida de pulso de voltaje/unidad de tubo de control de tiristor.

* 4: Establecer la función de bloqueo de datos (LCK)

Establecer la función de bloqueo de datos se utiliza para evitar que algunos parámetros establecidos a menudo operación ucraniana, en los tres parámetros de estado de bloqueo prohibido para cada parámetro de bloqueo de estado de nivel bloqueado no se puede configurar o cambiar, sino monitorear.

1 、 Cuando LCK = 0000, todos los parámetros se pueden modificar

2. Cuando LCK = 0001, los datos no se pueden modificar, excepto SV, AL1, AL2

3 、 Cuando LCK = 0011, todos los datos no se pueden modificar, excepto SV

4 、 Cuando LCK = 0111, todos los datos no se pueden modificar

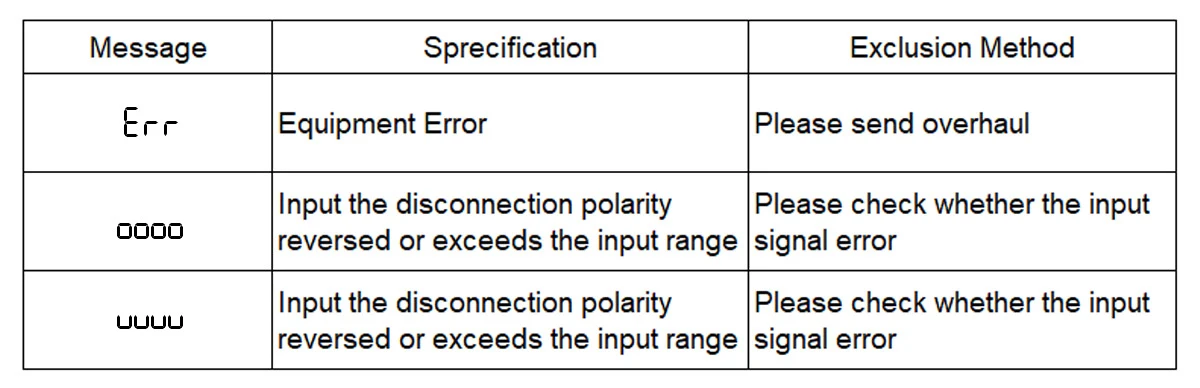

El Mensaje de ERROR indica

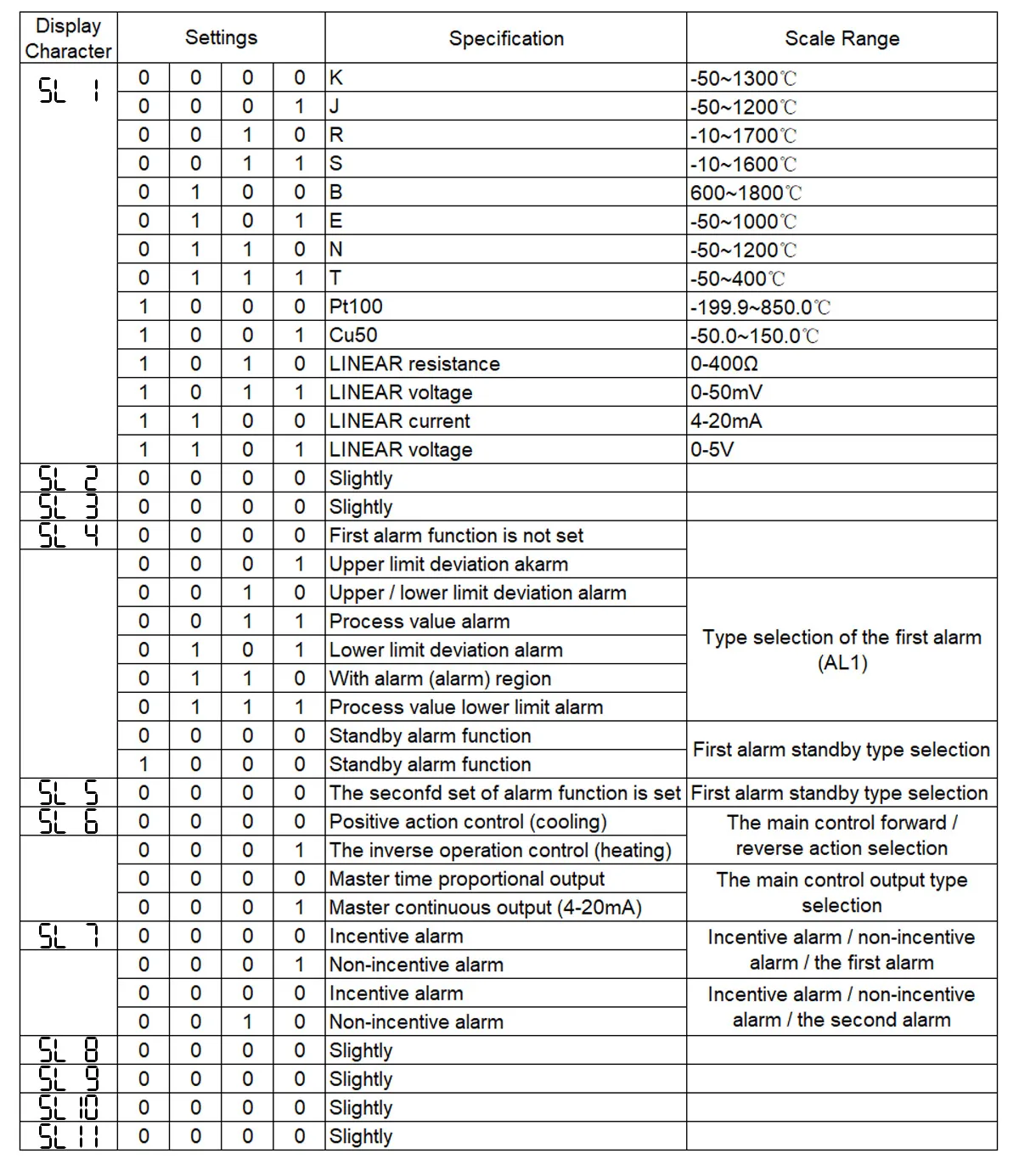

Configuración del modo de parámetros técnicos de instrumentación

Después de un medidor de potencia normal, de acuerdo con el modo de configuración de parámetros para ingresar el hielo para encontrar el parámetro de bloqueo de datos "LCK" para codificar "1000", luego presione el botón "SET" y la tecla "dos" mientras mantiene presionado durante aproximadamente 30 segundos la pantalla PV muestra "DIOS" = 0000 se puede obtener, Presione el botón "SET" y realice los siguientes parámetros:

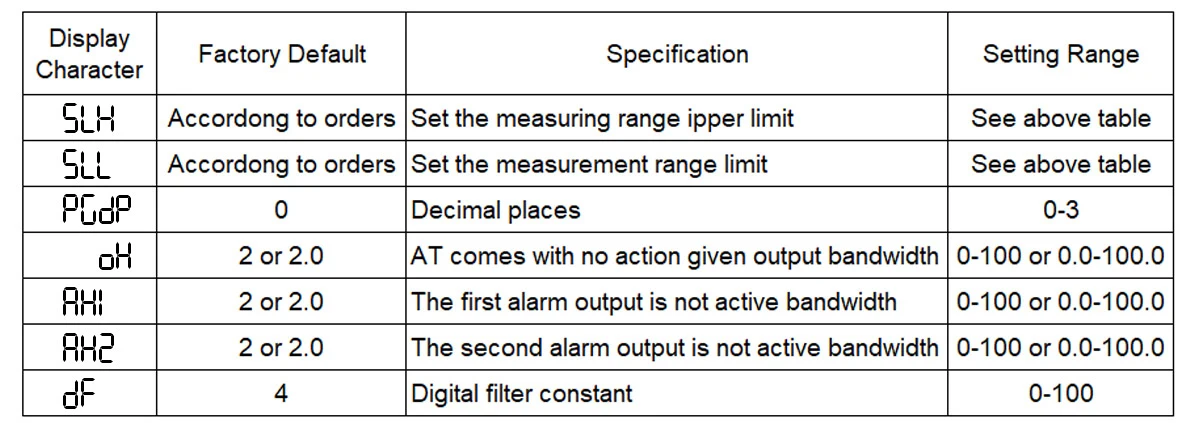

Cuando "COD" = 0001, presione el botón "SET" y realice los siguientes parámetros:

Mantenimiento y conservación de instrumentos

Desde la facturación a partir de la fecha dieciocho meses, los factores internos producen fallas de calidad por parte de la empresa responsable de la garantía integral, daños por mal uso de la empresa cobran un coste de reparación del contador de la empresa mantenimiento de por vida, Instrumentación en embalaje completo guardado en lugar seco y ventilado gases no corrosivos.
