Descripción
Característica:
1.Los terminales de entrada y salida están hechos de una fuente de alimentación conmutada de lado alto para condensadores electrolíticos de baja impedancia (BAJO ESR) de alta frecuencia para garantizar la ondulación de salida y filtrar eficazmente las fallas de la fuente de alimentación conmutada.
2.Seguimiento del punto de máxima potencia solar MPPT, gestión automática de carga inteligente, bajo consumo de energía.
3.La eficiencia de conversión máxima es del 93% y el valor máximo es del 95% dependiendo de las condiciones de iluminación.
4.Modo de carga inteligente automático de tres etapas.La corriente de carga solar de seguimiento automático se reinicia automáticamente.
5.Con una corriente sin carga de 3 mA, incluso un sol matutino muy débil se puede activar fácil y automáticamente sin conmutación manual.
6.Con protección de polaridad inversa de entrada.El apagado ultrabajo diseñado evita exclusivamente la protección contra polaridad inversa de los transistores MOS y la entrada inversa no funciona.
7.Con protección contra reflujo de salida.¡Evita eficazmente el medidor de carga de la batería inversa nocturna!
Especificación:

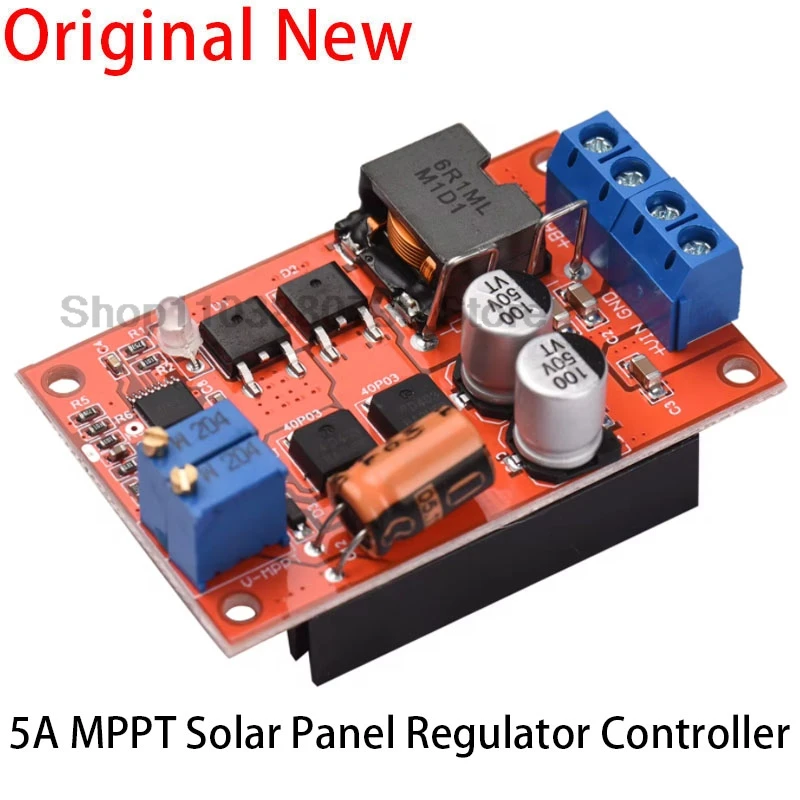

Tipo de artículo: Regulador de panel solarVoltaje de entrada: voltaje CC de entrada CC de 8-28 V.(Sin entrada de CA)
Voltaje de salida: CC 5-26 V transmisión continuamente variable
La batería de 6 V puede cargar 12 o 8,4 V, 12,6 V, batería de litio de 16,8 V
Batería de fosfato de hierro y litio de 7,2 V, 10,8 V, 14,4 V
Batería de litio serie 2-4, placa de gestión de carga de fosfato de hierro y litio
Corriente de salida: 5A Máximo
Indicador de carga: Sí.Las luces rojas y azules rápidas de la luz roja rápida parpadean alternativamente.Se detuvo automáticamente.
Función MPPT: seguimiento automático del punto de máxima potencia MPPT, maximizando el uso de la carga solar
Bajo voltaje: 1 V (lo mismo ocurre con los reguladores buck, el voltaje de entrada es al menos superior al 1 V de salida)
Bajo consumo de energía: Sí.Diseño de voltaje ultrabajo para bajo consumo de energía y alta eficiencia, adaptado profesionalmente a paneles solares
Temperatura de funcionamiento: Grado industrial (-40℃ a + 85℃)
Tasa de ajuste de carga: ±1%
Tasa de regulación de voltaje: ±0,5%
Conexión: Con Terminal
Voltaje MPPT: ajustable, el voltaje de los diferentes módulos solares MPPT es diferente, incluso si el voltaje mppt no puede ajustar el controlador solar mppt, ¿se puede llamar mppt?La tecnología de control MPPT utiliza un esquema de control de relación de eficiencia de carga del medidor de carga, que generalmente es aproximadamente un 30% más alto que la fuente de alimentación reductor DC-DC MCU + PWM.Aproveche al máximo la energía solar y opere a baja potencia.¡Reduzca la pérdida de energía!La función MPPT puede evitar eficazmente que la batería la mitiga lenta y lentamente el voltaje de carga del panel solar.
Nota: La primera carga preajustará el voltaje de salida.¡Monitorear de cerca el voltaje de la batería para evitar la sobrecarga!¡No tengas baterías de litio desprotegidas!

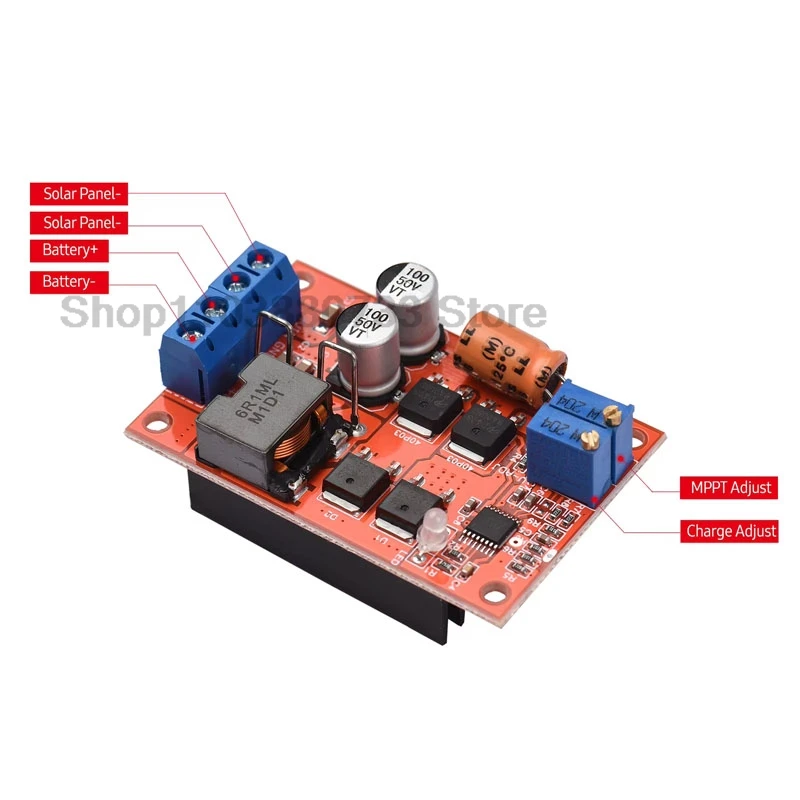

Método de depuración:
Paso 1: Si el voltaje se emite en el paso 2, conecte la célula solar y no cargue la botella.Si no hay salida, la salida pequeña gira lentamente en sentido antihorario hasta que el voltaje de salida MPPT.
Paso 2: transmitir el pequeño voltaje de salida en sentido antihorario hasta que los indicadores rojo y azul parpadeen, luego ajustar el voltaje de salida grueso al voltaje de corte total
Paso 3: Repare la batería agotada y controle la corriente de carga en el amperímetro de la cadena de salida.Ajuste el potenciómetro con MPPT hasta que la corriente de carga sea máxima.
Paso 4: Llene la batería únicamente.Si la luz azul gira en el sentido de las agujas del reloj, aumente el voltaje de salida hasta que la luz roja se encienda.Luego cambie lentamente un pequeño voltaje de salida en sentido antihorario hasta que solo se encienda el azul, luego use un multímetro para asegurarse de que el voltaje de corte sea correcto para evitar la sobrecarga.
Método de transferencia en lugar de utilizar energía solar:
Paso 1: La fuente de alimentación ha ajustado el voltaje MPPT solar (por ejemplo, 18 V)
Paso 2: Si el voltaje de salida se ajusta en el sentido de las agujas del reloj hasta que no haya una salida de voltaje MPPT grande, no conecte la fuente de alimentación al terminal de entrada y no cargue la batería.Luego gire lentamente en sentido antihorario hasta que la pequeña transmisión MPPT solo tenga el voltaje de salida.
Paso 3: Disminuya el voltaje de salida en sentido antihorario hasta que los indicadores rojo y azul parpadeen, luego ajuste generosamente el voltaje de salida al voltaje de corte total.
Paso 4: Llene la batería únicamente.Si la luz azul gira en el sentido de las agujas del reloj, aumente el voltaje de salida hasta que la luz roja se encienda.Luego cambie lentamente un pequeño voltaje de salida en sentido antihorario hasta que solo se encienda el azul, luego use un multímetro para asegurarse de que el voltaje de corte sea correcto para evitar la sobrecarga.
Función de la placa de gestión de carga:
1.Seguimiento del punto de máxima potencia de la célula solar, la corriente de salida es mayor que la corriente del panel solar, MPPT verdaderamente ultraeficiente, admite carga solar de alta corriente de 8-28 V, 100 W, se recomienda conectar cada módulo del panel solar en paralelo para expandir la corriente de carga
2.Voltaje de salida ajustable, control automático CC-CW (puede admitir baterías de litio de una o varias celdas o fosfato de hierro y litio o baterías de plomo ácido, LED de alta potencia.
