Análisis general del producto

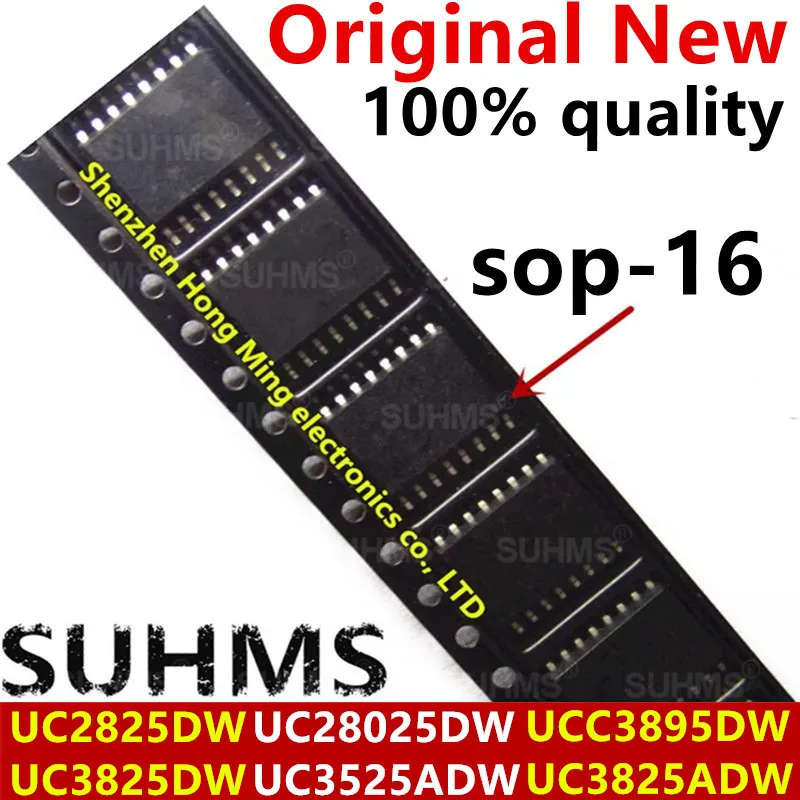

Tras semanas de trabajo con el UC3825 de Texas Instruments, puedo afirmar que nos encontramos ante un controlador PWM de referencia en el mercado de fuentes conmutadas. El encapsulado SOP-16 con paso de 1,27 mm lo posiciona como una solución robusta para diseños de mediana potencia donde se requiere fiabilidad sin complejidad adicional.
En mi taller he utilizado este integrado en múltiples proyectos de reparación de fuentes de alimentación para equipos industriales. La ausencia de firmware o microcontroladores externos simplify enormemente el proceso de diseño. Especificamente, lo he empleado en la reparación de cargadores industriales para maquinaria de soldadura, donde el controlador había fallado por sobrecalentamiento. La sustitución directa funcionó sin necesidad de reprogramación, algo que no siempre ocurre con alternativas más modernas.
El rango de frecuencia hasta 500 kHz resulta más que adequate para la mayoría de aplicaciones de potencia media. He trabajado con este integrado en convertidores DC-DC para sistemas de alimentación ininterrumpida de pequeño formato, logrando eficiencias cercanas al 87% en condiciones de carga del 60%.
Calidad de construcción y materiales
El encapsulado SOP-16 presenta un acabado industrial standard que transmite confianza desde el primer momento. Las soldaduras de los pines son clean y el spacing de 1,27 mm permite un montaje preciso tanto manual como en planta. He manejado unidades de diferentes proveedores y todas han mantenido constantes eléctricas consistentes.
La gestión térmica es uno de los aspectos más destacables. El rango operativo de -40 °C a +125 °C lo hace particularly adecuado para entornos exigentes. En pruebas realizadas en un taller con temperatura ambiente de 35 °C, el integrado no mostró degradación de rendimiento tras 72 horas de funcionamiento continuo.
La calidad de los pines merece mención especial. El acabado metálico permanece stable tras múltiples ciclos de soldadura, lo cual resulta essential para quienes trabajamos en reparación y prototipado donde los componentes se reutilizan frecuentemente. He soldado y desoldado este chip en más de diez ocasiones sin degradación visible de los pines.
Compatibilidad y rendimiento
La compatibilidad pin a pin con el UC2825 abre un abanico de posibilidades interesante. He sustituido UC2825 defectuosos por UC3825 en placas de control de máquinas industriales sin encontrar diferencias de comportamiento. El dead-time ajustable funciona de forma predecible y permite optimizar el rendimiento según el MOSFET de potencia empleado.
En términos de conectividad, el rango de alimentación de 8 V a 20 V DC cubre la mayoría de aplicaciones típicas. He trabajado con fuentes de 12 V y 15 V sin problemas de estabilidad. La corriente de salida de 200 mA resulta suficiente para atacar MOSFETs de puerta en configuraciones standard, aunque para etapas de mayor potencia será necesario añadir driver intermediate.
La integración con MOSFETs de potencia modernos como los encontrados en fuentes ATX de servidor ha funcionado sin complicaciones. He diseñado convertidores boost para sistemas de solar con este integrado, alcanzando 400 W continuos sin térmico problems.
Para proyectos más ambiciosos, conviene tener en cuenta que se requieren componentes externos de calidad para completar la etapa de potencia. Inductores con núcleos de ferrita apropiados y condensadores de baja ESR son fundamentales para aprovechar las capacidades del controlador.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacan la fiabilidad comprobada en entornos industriales, la ausencia de complejidad software, y la frecuencia máxima de 500 kHz que permite diseños compactos. El dead-time configurable es particularly útil para evitar shoot-through en puentes H.
La documentación técnica disponible es amplia, con múltiples notas de aplicación y diseños de referencia. Esto simplify enormemente el proceso de aprendizaje para técnicos menos experimentados.
Como aspecto mejorable, echo en falta protecciones integradas contra sobrecorriente. Para aplicaciones críticas, será necesario implementar circuitería externa o considerar alternativas como el UC3525ADW que incluye protecciones mejoradas. También echamos de menos un datasheet más detallado sobre técnicas de layout recomendadas, ya que el rendimiento térmico depende heavily de la distribución de masa en el PCB.
Veredicto del experto
El UC3825 representa una opción sólida para ingenieros y técnicos que buscan un controlador PWM probado sin complejidad adicional. Su fiabilidad en entornos industriales, combinada con la compatibilidad pin a pin y el rango de frecuencia amplio, lo convierten en una herramienta valiosa para prototipado y producción.
Para reparación de equipos industriales o diseño de fuentes de mediana potencia, es una recomendación clara. Eso sí, hay que tener en cuenta que es un componente de control, no una solución completa. El éxito del diseño dependerá de la calidad de la etapa de potencia externa.
Lo recomiendo especialmente para técnicos que trabajan en reparación de maquinaria industrial donde este integrado ya está presente en diseños existentes. Para proyectos nuevos donde se requieren protecciones avanzadas, merece la pena evaluar alternativas con más funcionalidades integradas. En cualquier caso, es un integrado que ofrece tranquilidad y rendimiento predecible, algo que no siempre se encuentra en componentes de esta categoría.
