Análisis general del producto
He usado este tipo de controlador PWM para llevar el control fino de un motor DC en proyectos donde necesitas dos cosas a la vez: regular velocidad y cambiar el sentido de giro sin montar un sistema con relés ni una etapa de potencia aparte. En el día a día, esa integración se nota especialmente cuando el montaje es pequeño (bastidores compactos, carcasas de maquinaria casera o automatizaciones con espacio limitado), porque reduce cableado, puntos de fallo y tiempo de puesta a punto.

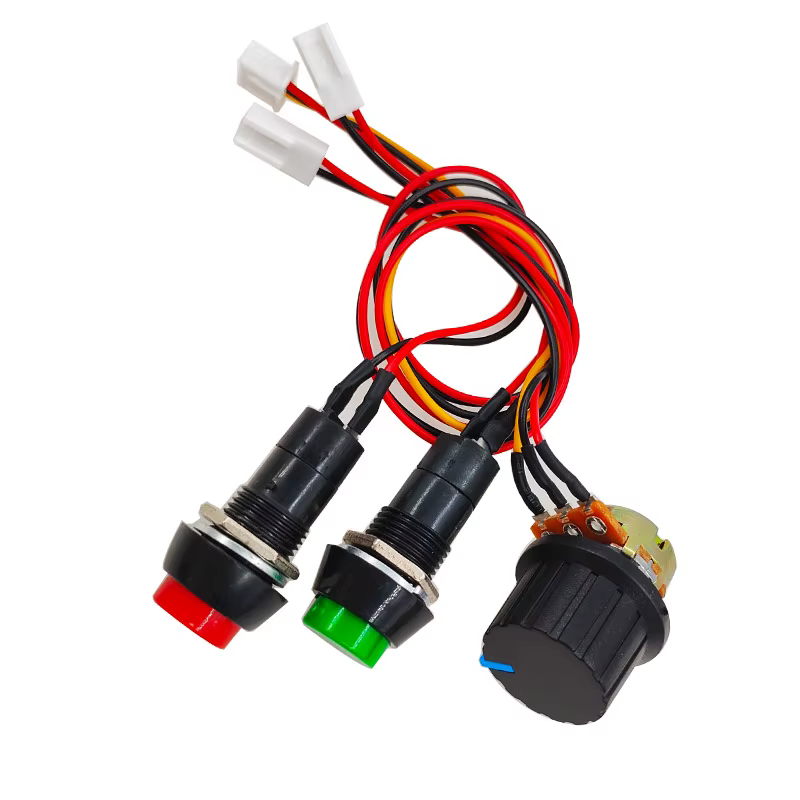

El mando/potenciómetro funciona como regulador mediante PWM, es decir, en lugar de “bajar voltaje” de forma lineal, modula el ciclo de trabajo que llega al motor. Con motores de corriente continua con escobillas, esto se traduce en una respuesta bastante progresiva: al subir el mando el motor arranca con suavidad relativa y el régimen se estabiliza de manera controlada. Además, el conmutador de marcha adelante/atrás te permite invertir el giro sin recablear, algo muy práctico cuando el mecanismo tiene recorrido bidireccional (empuje/retroceso, avance/retorno, apertura/cierre).
Donde conviene tener más ojo es en la zona baja-media de mando: al trabajar con cargas con fricción o con un motor que arranca “a tensión”, el PWM puede generar tirones más marcados si el motor entra en ciclos de arranque y recirculación repetidos. En mis pruebas, cuando el mecanismo tenía algo de resistencia (varilla con holguras o guiado no especialmente fino), ajustar el mando para encontrar el punto “efectivo” de arranque era parte del proceso.
Calidad de construcción y materiales

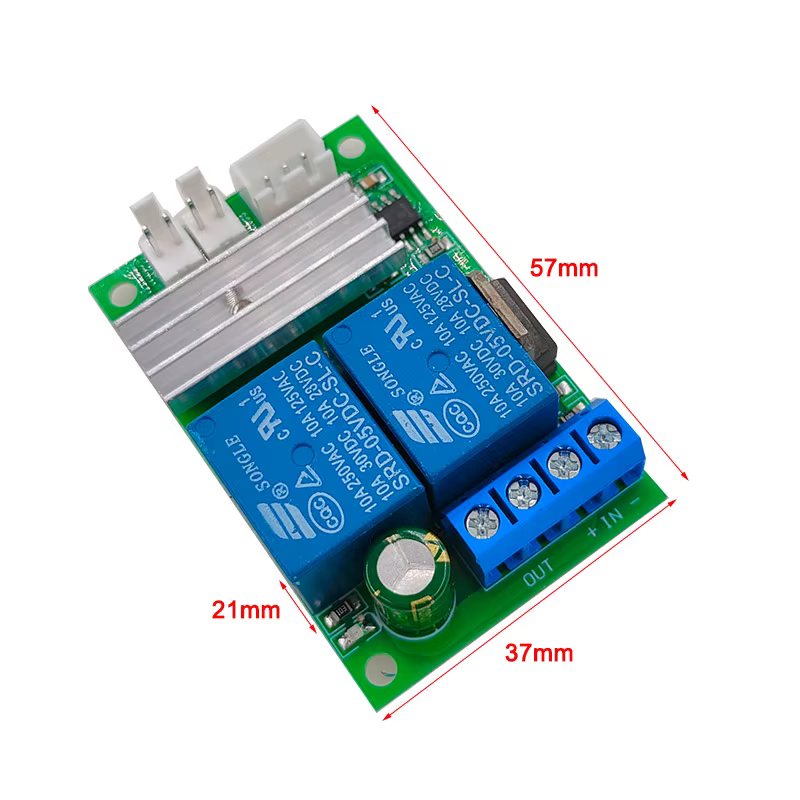

Este formato compacto de controlador para 6–24 V y hasta 3 A suele estar pensado para electrónica dentro de un conjunto, no como equipo industrial preparado para lluvia o golpes. En la práctica, lo que más me importa aquí es la disipación: al trabajar con PWM, la etapa de conmutación disipa menos que un regulador lineal, pero sigue calentando cuando hay corriente relevante o cuando el motor está “castigado” (arranques frecuentes, bloqueo parcial, o ciclos con tiempo de encendido continuo).

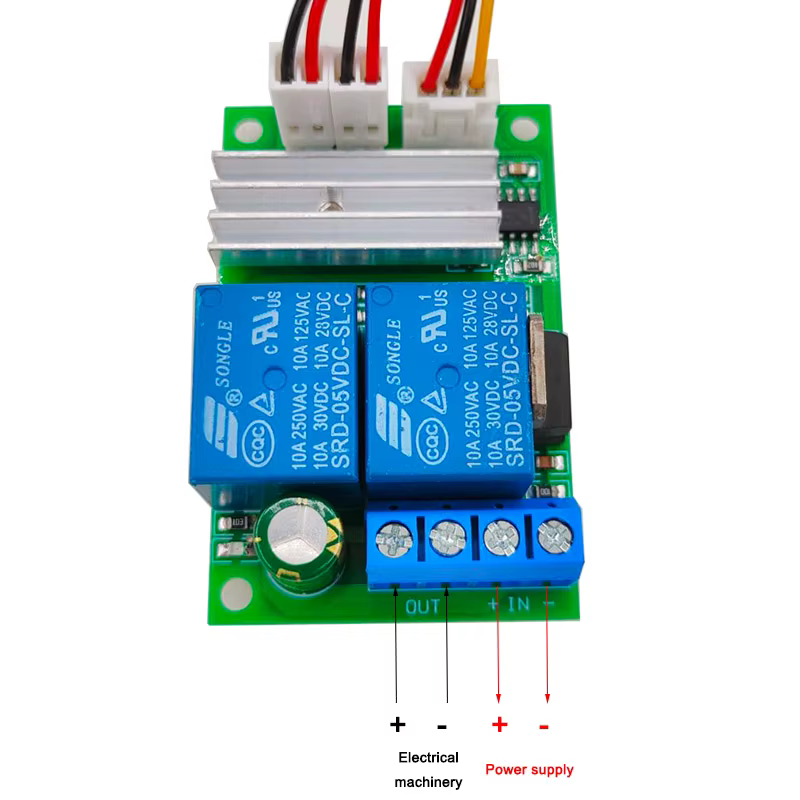

Por eso, mi criterio en el uso real ha sido siempre el mismo: montarlo con buena ventilación y evitar encerrarlo en un volumen sin circulación de aire. Si el conjunto va dentro de una caja, conviene dejar superficie de intercambio térmico y no apretar todo el arnés pegando el controlador contra plásticos aislantes. Otro punto típico en estos módulos es la consistencia de las conexiones: cuando usas terminales de tornillo, si el cable es fino y no está bien prensado o se afloja con vibración, el contacto puede calentarse. En instalaciones con movimiento (por ejemplo, un actuador con golpes o vibración), he preferido terminales adecuados o cable rígido bien anclado.
Compatibilidad y rendimiento
La compatibilidad clave es clara: funciona con motores de corriente continua (DC). En mi experiencia con este tipo de controladores, si conectas un motor que no sea DC conmutado por escobillas (por ejemplo, algunos brushless diseñados con electrónica interna específica), el comportamiento será irregular o directamente inviable. Con un motor DC estándar, el control PWM es el “lenguaje” correcto.
En el rango de alimentación 6–24 V, el rendimiento es el esperado para un regulador PWM orientado a corriente moderada: puedes mover el motor con un mando “de calle” y obtener una variación notable de velocidad. Ahora bien, hay que respetar el límite de 3 A de corriente máxima. En proyectos reales, es fácil excederlo sin querer si el motor se mantiene esforzado contra carga alta: compresores pequeños, cierres con topes, mecanismos con fricción o varillas con guiado duro elevan la corriente de arranque y la corriente bajo carga. Yo lo he gestionado con dos hábitos prácticos:
- Evitar ciclos con bloqueo: si el mecanismo llega a tope, cortar antes o usar un sensor mecánico/fin de carrera.
- Proteger el conjunto: colocar un fusible acorde y dimensionar el cableado para que la caída de tensión no aumente el calentamiento en contactos.
El cambio de sentido con el conmutador es cómodo, pero hay una consecuencia práctica: al invertir, el motor puede demandar corriente elevada en el arranque hasta que supera inercia y carga. En uso cotidiano, he comprobado que conviene no invertir “a plena potencia” si el mecanismo todavía está moviéndose o si hay inercia notable: primero frenar con el mando y luego invertir para reducir picos.
En cuanto al sonido, en motores DC controlados por PWM es habitual escuchar variaciones de zumbido o chirrido, más perceptible cuando el mando está a niveles intermedios. No es un defecto del controlador en sí, sino el efecto conjunto entre PWM y el comportamiento electromecánico del motor.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Control integrado: PWM y adelante/atrás en un solo módulo simplifica automatizaciones y reduce cableado.
- Ajuste práctico: el potenciómetro/mando permite afinar la velocidad según la carga (útil en mecanismos con fricción variable).
- Montaje rápido: en proyectos de prototipo o instalación pequeña, te ahorra la complejidad típica de un H-bridge o de combinaciones con relés.
Aspectos mejorables (en el uso real)
- Gestión térmica: al acercarte al límite de corriente, el controlador puede calentarse. En mi experiencia, la diferencia entre “funciona bien” y “empieza a fallar” en estos módulos casi siempre está en refrigeración y en cuánto tiempo permaneces cerca del máximo.
- Protección frente a picos: si tu aplicación tiene arranques bruscos, topes frecuentes o inversión con el motor aún girando, necesitarás diseñar la lógica del mecanismo para limitar esfuerzos (fin de carrera, temporización, rampa de mando desde la propia automatización).
- Carencia de “diagnóstico”: estos controladores básicos suelen carecer de señales de estado o protecciones avanzadas (más allá de lo que haga la electrónica interna). Para uso exigente, es mejor acompañarlos con medidas externas: fusible, relé de corte o supervisión de corriente/tiempo mediante tu controlador principal.
Comparándolo con alternativas genéricas, este tipo de módulo gana por sencillez frente a soluciones basadas en relés (que aportan conmutación pero no regulación fina) y frente a controladores de mayor complejidad que sí ofrecen más margen de corriente o opciones de control (como plataformas con drivers tipo H-bridge más robustos). Sin embargo, si tu proyecto exige corrientes superiores, señales de control más avanzadas o un control más “fino” de aceleración (rampas estrictas), los controladores más completos suelen ofrecer mejor control del esfuerzo, a costa de mayor complejidad y tamaño.
Veredicto del experto
Lo recomendaría cuando el objetivo es mover un motor DC en un rango moderado de tensión y corriente, con regulación por PWM y bidireccionalidad por inversión simple. Donde más encaja es en automatizaciones compactas: empujadores, mecanismos lineales, pequeños actuadores y sistemas de avance/retroceso con un guiado razonable y con fin de carrera para evitar bloqueos. Si tu aplicación va a exigir par alto sostenido, muchas inversiones seguidas o trabaja cerca del límite de 3 A, entonces yo lo consideraría solo si garantizas buena refrigeración y limitas mecánicamente los esfuerzos; si no, es mejor ir a una solución con más margen térmico y protecciones más completas.
