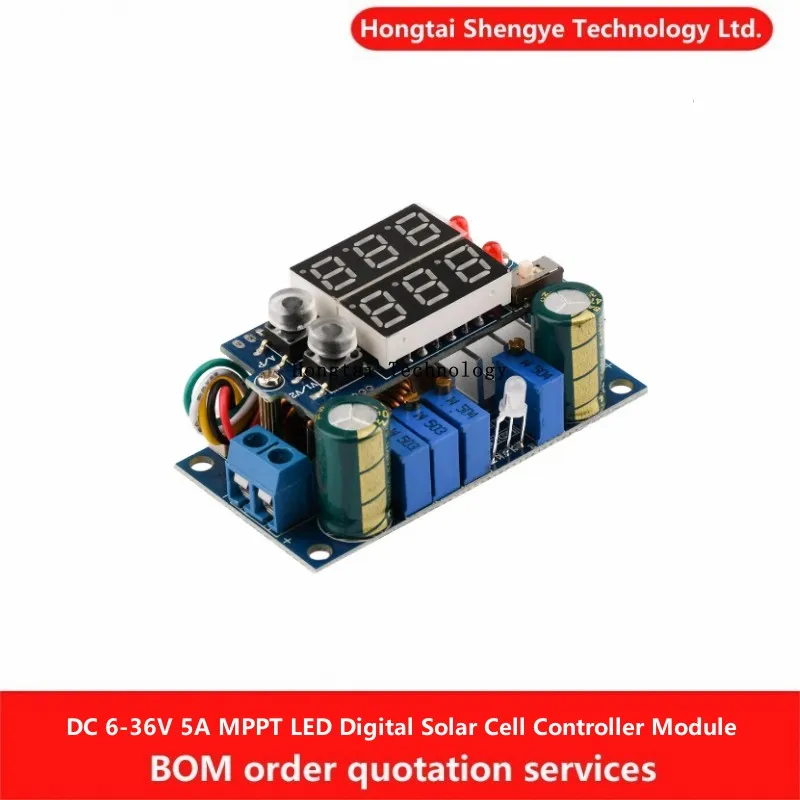

Descripción

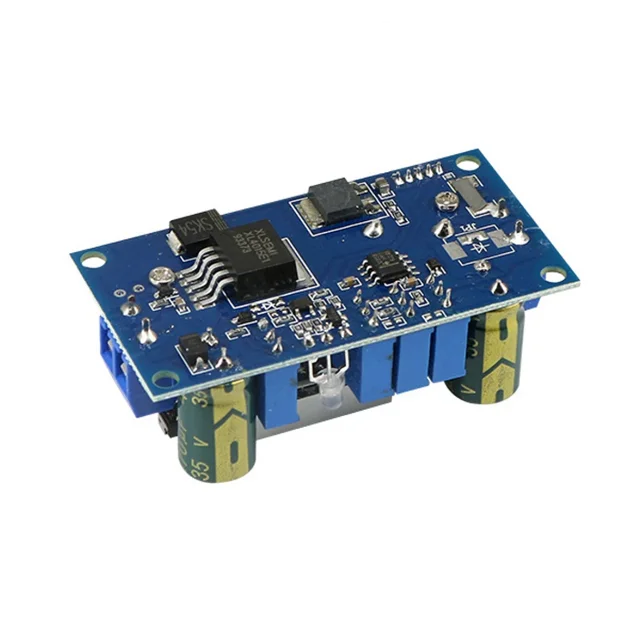

Parámetros del módulo:
Nombre del módulo: MPPT de corriente constante de voltaje constante buck 5A
Naturaleza del módulo: módulo reductor no aislado (BUCK)
Voltaje de entrada: 6-36V
Voltaje de salida: 1,25-32 V continuamente ajustable (salida predeterminada 5 V).
1,25-32 V fijo enviado como salida ajustable
Rango de configuración de voltaje MPPT: 6-36V
Rango de corriente constante de salida: 0,05-5 A Se recomienda corriente de trabajo prolongada dentro de 3 A.
(La corriente constante de salida es 3A)
Rango de luz de giro de salida: 0,01-5 A (la corriente de la lámpara de giro es 0,3 A) El rango de corriente debido a las diferencias en los parámetros de las piezas tendrá un pequeño error.
Temperatura de funcionamiento: -40 ~ +85 grados
Frecuencia de funcionamiento: 180 KHz
Eficiencia de conversión: 95% (eficiencia y voltaje de entrada y salida, corriente, presión diferencial relacionada)
Protección contra cortocircuitos: Sí (limite la corriente al valor de corriente constante establecido)
Protección contra sobretemperatura: Sí (apaga automáticamente la salida después de sobretemperatura)
Protección de conexión inversa de entrada: no (si es necesario, coloque los diodos en la entrada)
Protección de riego anti-reversa de salida: no, la salida debe estar conectada a la batería con diodo anti-reversa, de lo contrario quemará el módulo.¡Recuerda!(Hay una posición reservada del diodo de llenado anti-reversa, puede agregar la suya si lo necesita).
Indicación de carga: luz roja durante la carga, luz verde cuando está llena.Modo de detección de luz giratoria para la corriente.En el uso de la fuente de alimentación del panel solar, la corriente de carga de la hora del sol también es muy pequeña, inferior a la corriente de la lámpara de giro, la misma se iluminará en verde, pero en este momento no está llena, preste atención para distinguir.Con un cabezal de medidor será más directo para ver la corriente de carga.
Instalación: cuatro pasadores de 3 mm
Cableado: terminal (con carcasa para la salida de la línea de soldadura) IN para entrada, OUT para salida
Tamaño del módulo: 60 mm de largo, 31 mm de ancho, 22 mm de alto (sin cabezal del medidor)
Nota: La detección de corriente del módulo es una detección de gama baja, no cortocircuite el polo negativo de la entrada y el polo negativo de la salida directamente con un cable.
Ámbito de aplicación:
1, haga bricolaje con una fuente de alimentación regulada con función de corriente constante, sin miedo a usar el proceso se cortocircuitará, puede proteger la carga.
2, para la fuente de alimentación de su equipo electrónico.
3, para una variedad de cargas de baterías, de acuerdo con los diferentes voltajes y capacidades del voltaje de carga de la batería y la configuración de corriente de carga, con instrucciones de carga, fácil de observar el estado de carga.
4. Cargue todo tipo de baterías con fuente de alimentación de panel solar, con función MPPT, que puede aumentar la corriente de carga en más del doble.Con la función de corriente constante, puede evitar que la batería se sobrecargue y protegerla de manera efectiva.
5, conduce LED de alta potencia, combinación libre en serie y paralelo.
6, como fuente de alimentación para automóvil, fuente de alimentación para su teléfono celular o varios productos digitales.

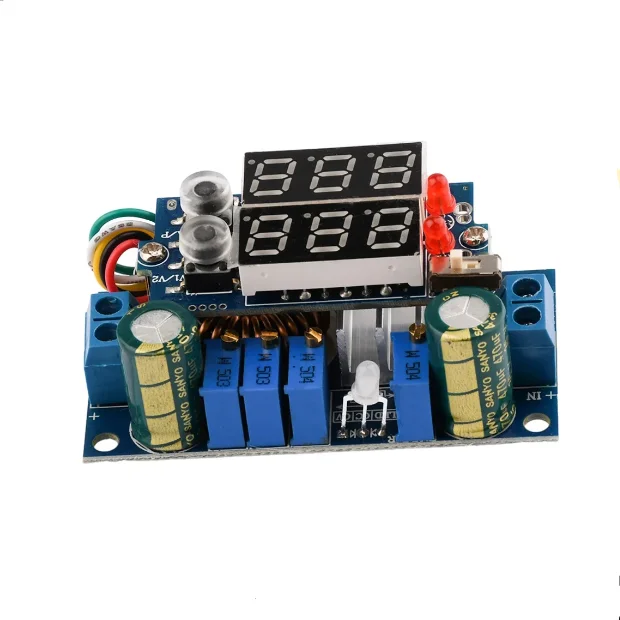

Instrucciones de funcionamiento:
Configure el voltaje, la corriente y encienda el método de luz: (consulte la descripción de la imagen de arriba)
Si el módulo no tiene voltaje de salida, ajuste primero el potenciómetro de configuración MPPT en el sentido de las agujas del reloj para tener salida de voltaje.
1, configure el voltaje de salida: de acuerdo con el valor de voltaje de flotación de la batería que desea cargar, o el valor de voltaje del LED después de la conexión en serie y en paralelo, ajuste el potenciómetro de voltaje constante (CV), configure el voltaje de salida al voltaje requerido.(Sin carga)
2, configure la indicación de corriente de la lámpara de giro: configure el voltaje de salida, el potenciómetro CC en sentido antihorario aproximadamente 20 vueltas, con un multímetro de salida de cortocircuito de engranaje de corriente de 20 A, ajuste el potenciómetro CC a la corriente que necesita para girar la lámpara y luego ajuste el potenciómetro de la lámpara de giro, ajustado para iluminar la luz verde.
3, establezca un valor de corriente constante: ajuste la corriente de la lámpara de giro, el engranaje de corriente del multímetro 20A sigue teniendo una salida de cortocircuito (con voltaje, la salida de cortocircuito del cable directo del amperímetro puede ser) ajuste el potenciómetro CC al valor actual que necesita establecer.(Cuando configura la corriente de salida mediante el método de cortocircuito, la corriente de carga real será menor que la corriente de configuración de cortocircuito, porque las baterías tienen voltaje residual, si desea configurar la corriente de carga precisa, utilice las baterías descargadas. para recibir la salida y luego configurar la corriente de salida.
Nota: El voltaje debe ser superior a 1,25 V para la configuración de corriente constante; de lo contrario, la función de corriente constante no será válida.
4. Configuración del valor de voltaje MPPT:
A, configurado con regulador de voltaje ajustable: regulador de voltaje ajustable para establecer el valor de voltaje (como 18 V), la salida no está conectada a la carga, en el caso del módulo tiene un voltaje de salida, ajuste el potenciómetro de configuración de MPPT en el voltaje de salida se reduce al punto crítico.
B.Método de configuración directa con panel solar: entrada conectada directamente al panel solar, establezca el voltaje de salida de acuerdo con la carga, sombreue parte de la luz que brilla sobre el panel solar y conecte la salida a la carga.Multímetro para medir el voltaje de salida del panel solar (con un voltímetro cortado a la pantalla de voltaje de entrada), ajuste el potenciómetro MPPT al voltaje del panel solar al voltaje del punto de alimentación.(El voltaje real del punto de alimentación del panel solar será inferior al voltaje nominal, como el panel solar de 18 V, el punto de potencia será de alrededor de 17,5 V)
También puede ajustar el valor MPPT midiendo la corriente de salida, conectar el engranaje de corriente del multímetro entre la salida y la carga (el que tiene el cabezal del medidor se puede cambiar a la pantalla actual) y ajustar el potenciómetro MPPT hacia adelante y hacia atrás hasta la corriente de salida alcanza el valor.
Nota: Cuando utilice el panel solar para ajustar el valor MPPT directamente, la potencia del panel solar es mayor que la potencia de la carga, bloquee la parte de la luz que brilla sobre el panel solar para reducir la potencia del panel solar., para que se pueda ajustar el valor MPPT.
