Descripción
1. Este trifásico sin escobillas y accionamiento es un tablero de control sin pasillo de CC, y el motor puede funcionar normalmente sin Hall.

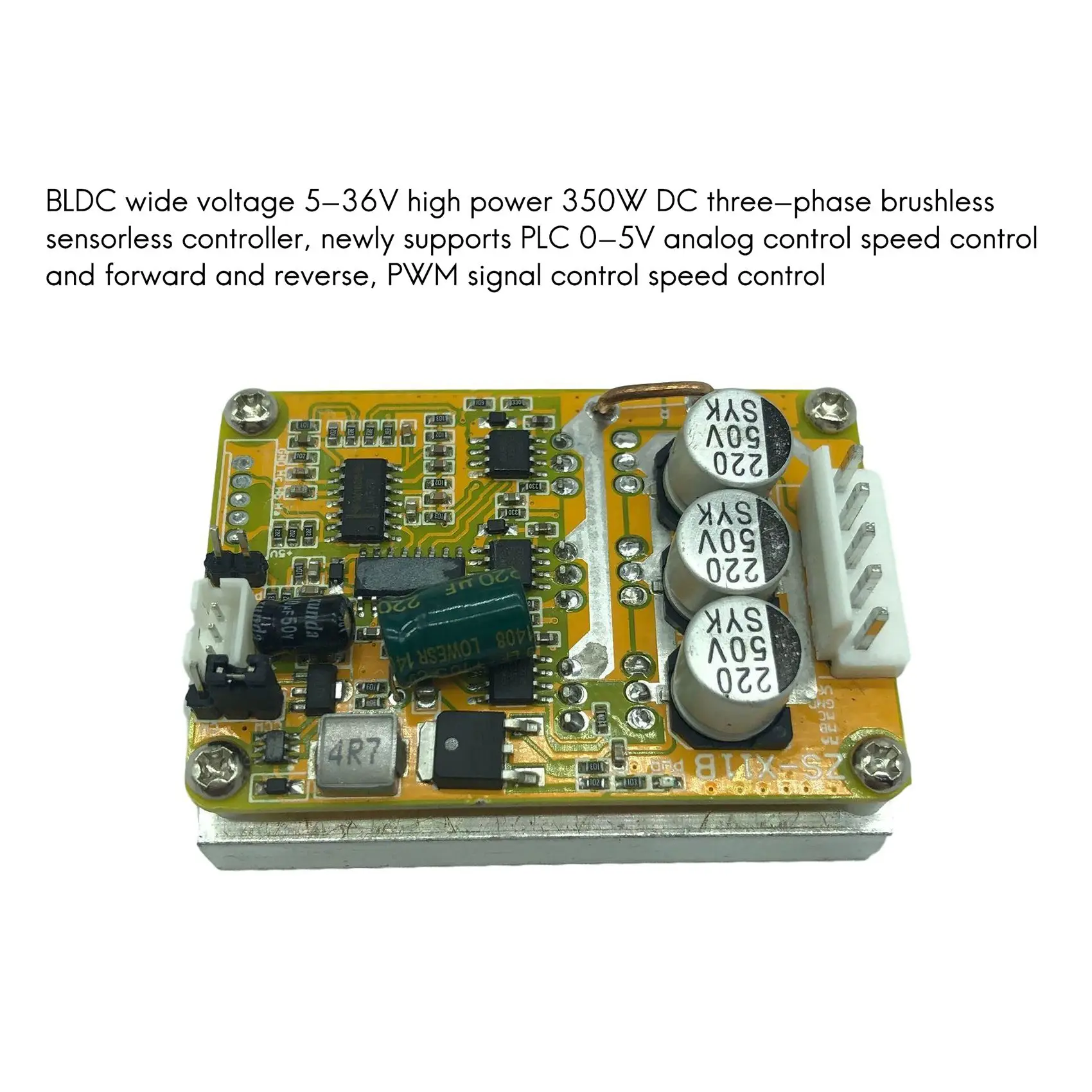

2. Controlador sin sensor sin escobillas trifásico BLDC de 5-36V de alta potencia 350W DC, admite PLC 0-5V control analógico de velocidad y avance y retroceso, control DE VELOCIDAD DE CONTROL DE señal PWM, etc.
3. Tecnología de chip completo, rendimiento estable, con funciones positivas y negativas
4. Amplio voltaje, alta potencia, universal para motores grandes y pequeños, control de señal PLC 0-5V PWM
Nombre del producto: Controlador de motor de CC sin escobillas y sin pasillo de 350W
Modelo: ZS-X11B
Voltaje de funcionamiento: 5-36V
Corriente máxima: 16A
Potencia máxima: 350W
Protección contra sobrecorriente: Sí
Velocidad máxima: 1-1,5 millones de revoluciones (valor de referencia conservador, relacionado con el número de pares de polos del motor)
Descripción de la interfaz:

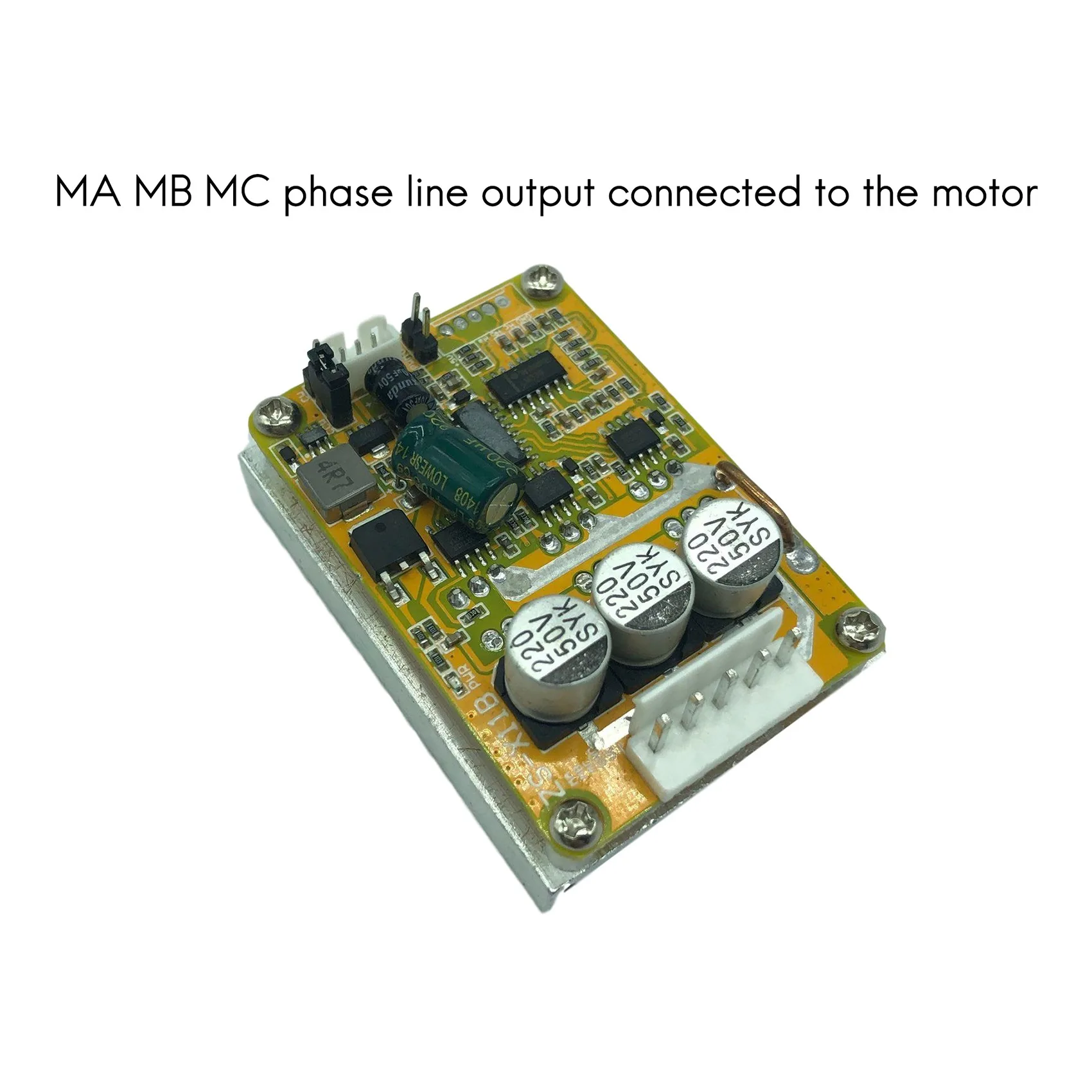

1. La salida de línea de fase MA MB MC está conectada al motor
2. La placa base GND de 5V viene con fuente de alimentación (la corriente no supera los 30MA).
3. Fuente de alimentación principal del motor VCC GND (fuente de alimentación de CC externa)
4. Salida de señal de pulso de velocidad SC
5. Interfaz de control de avance y retroceso (también se puede conectar con un interruptor de tres marchas)
6. Entrada VR de señal de control de velocidad, (a través de la placa con GND de 5V conectado al control de velocidad del divisor de voltaje del potenciómetro de 10K también se puede conectar con el control de velocidad de entrada analógica de la)
7. Entrada PWM, la amplitud externa es la regulación de velocidad de la señal PWM de 5V (cuando PWM externo necesita desconectar el potenciómetro en VR)
Color: amarillo
Material:PCB + metal

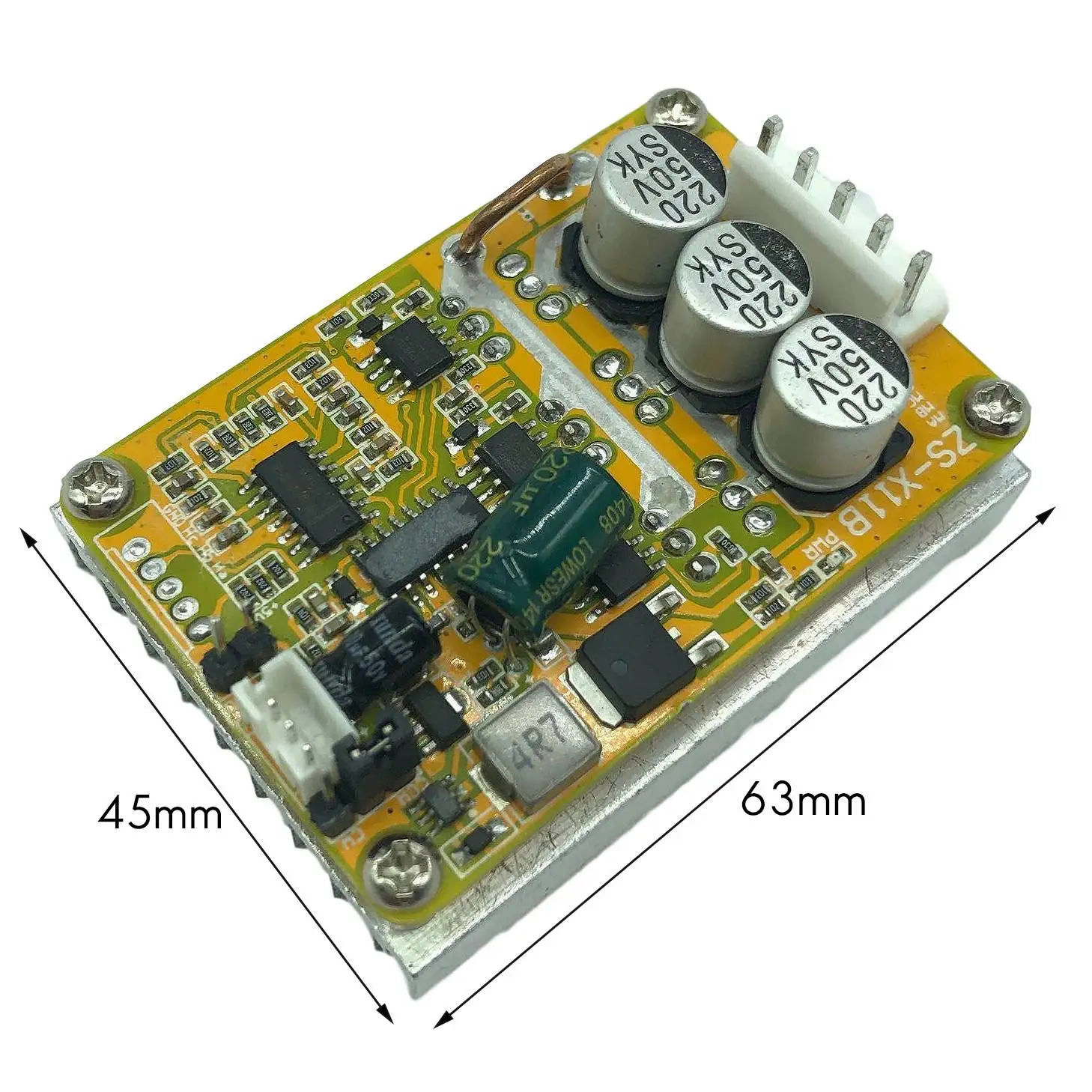

Tamaño: 63x45x27mm
Contenido del paquete
1 x controlador de motor CC sin escobillas y sin pasillo
Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: La luz y las diferentes pantallas pueden hacer que el color del artículo en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
