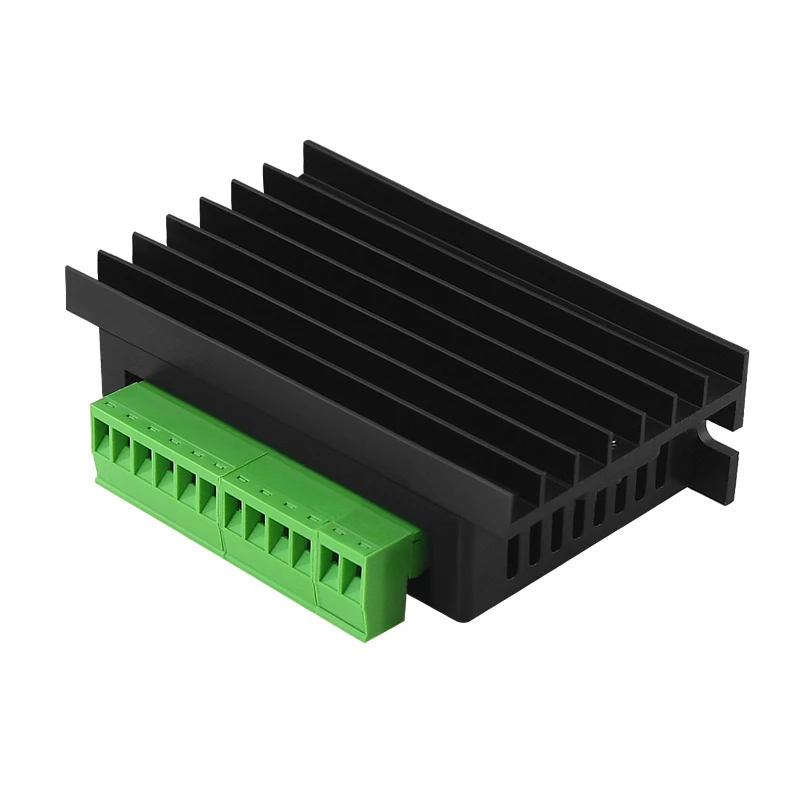

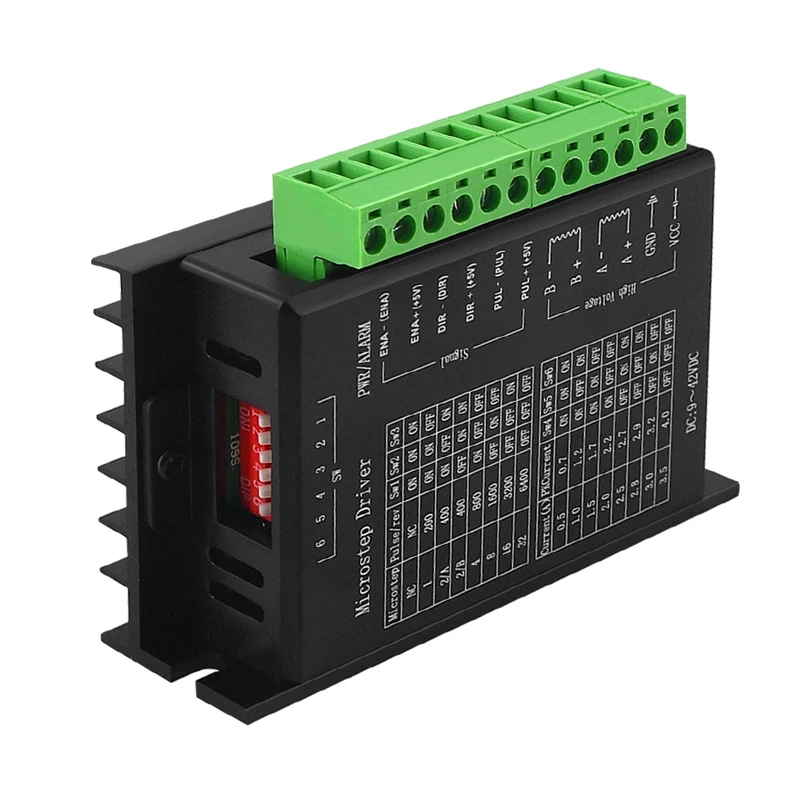

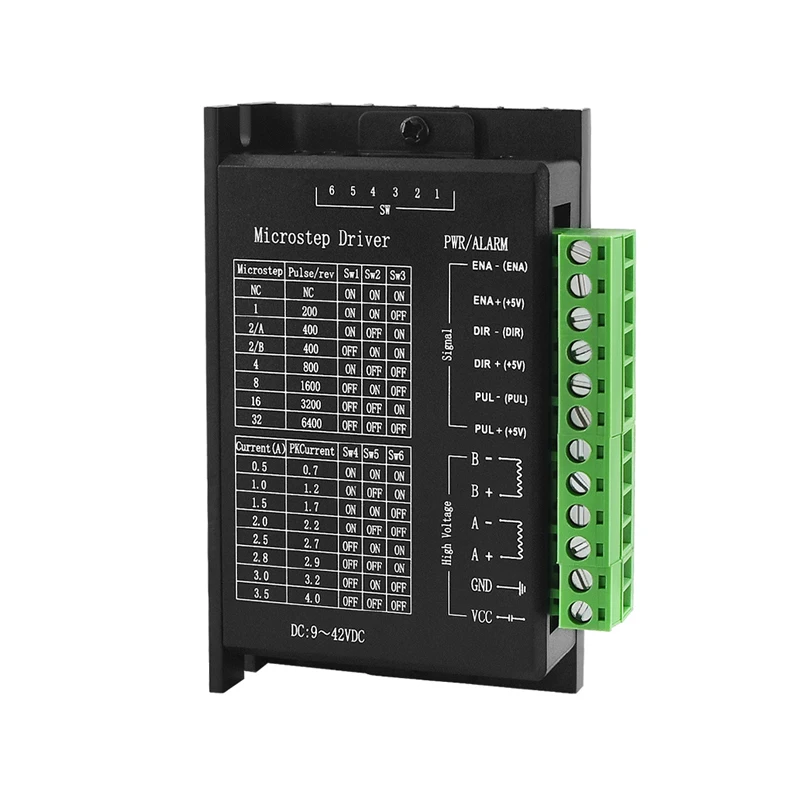

Controlador de Motor paso a paso TB6600 4A 9 ~ 42V TTL 32 Micro-Step CNC 1 eje NUEVO 2 o 4 fases de Moto paso a paso 42,57,86
5,09 € 5,42 €
Con la garantía de
comprobando cupones disponibles...
Some placeholder content for the collapse component. This panel is hidden by default but revealed when the user activates the relevant trigger.

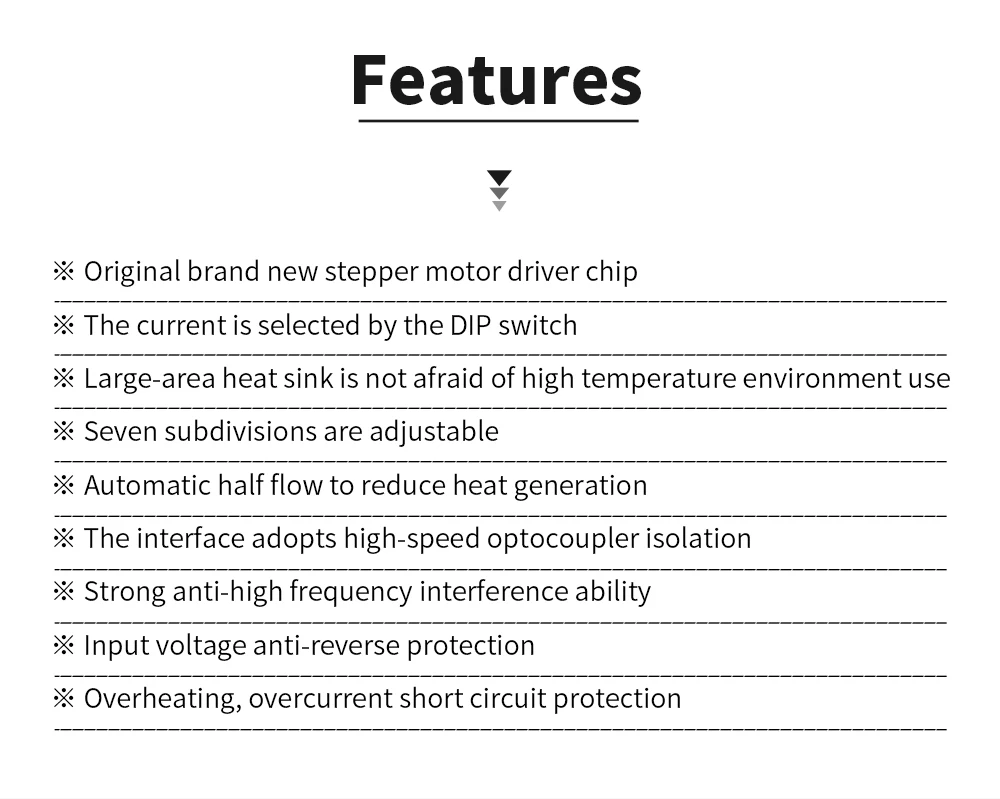

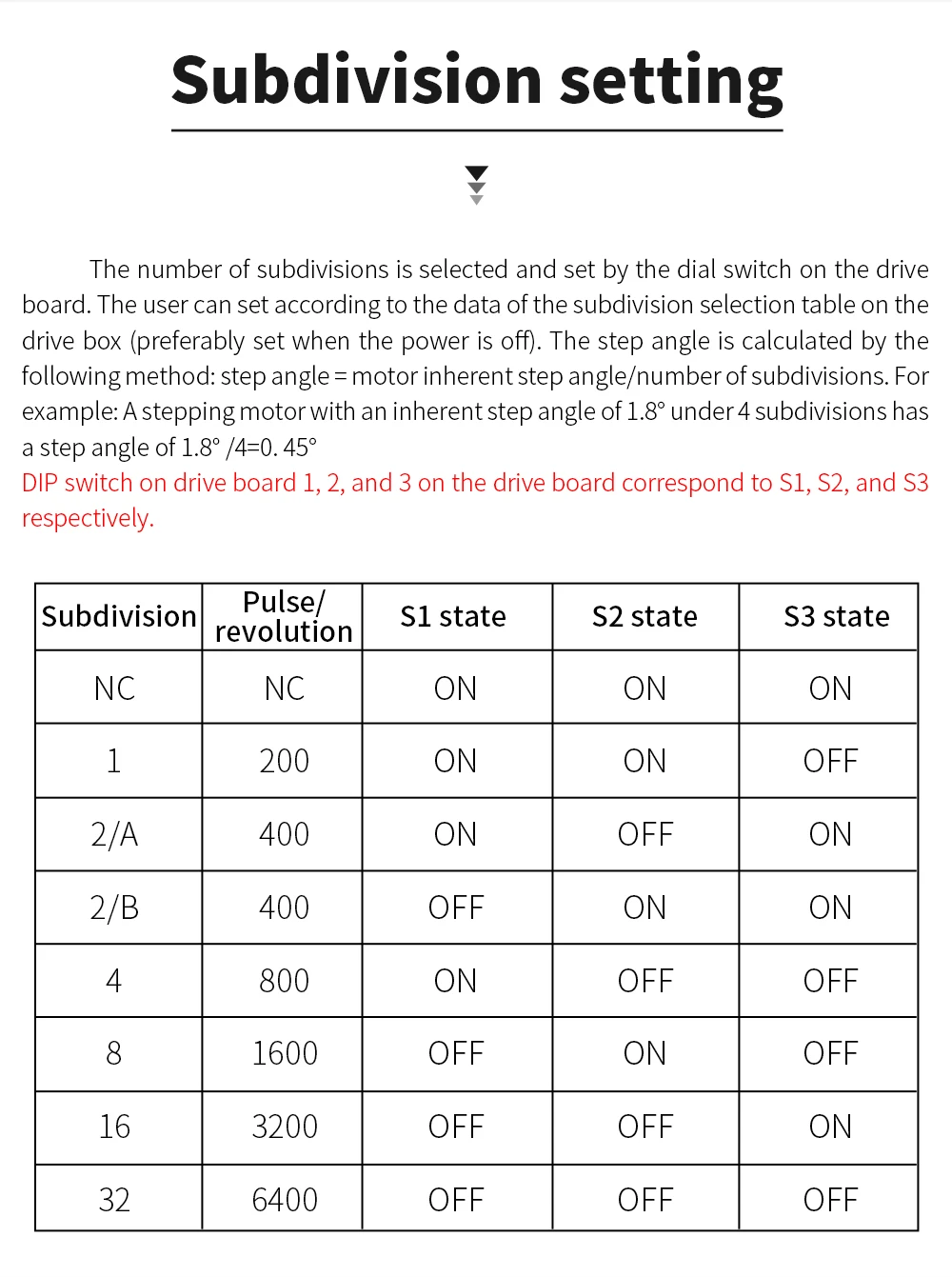

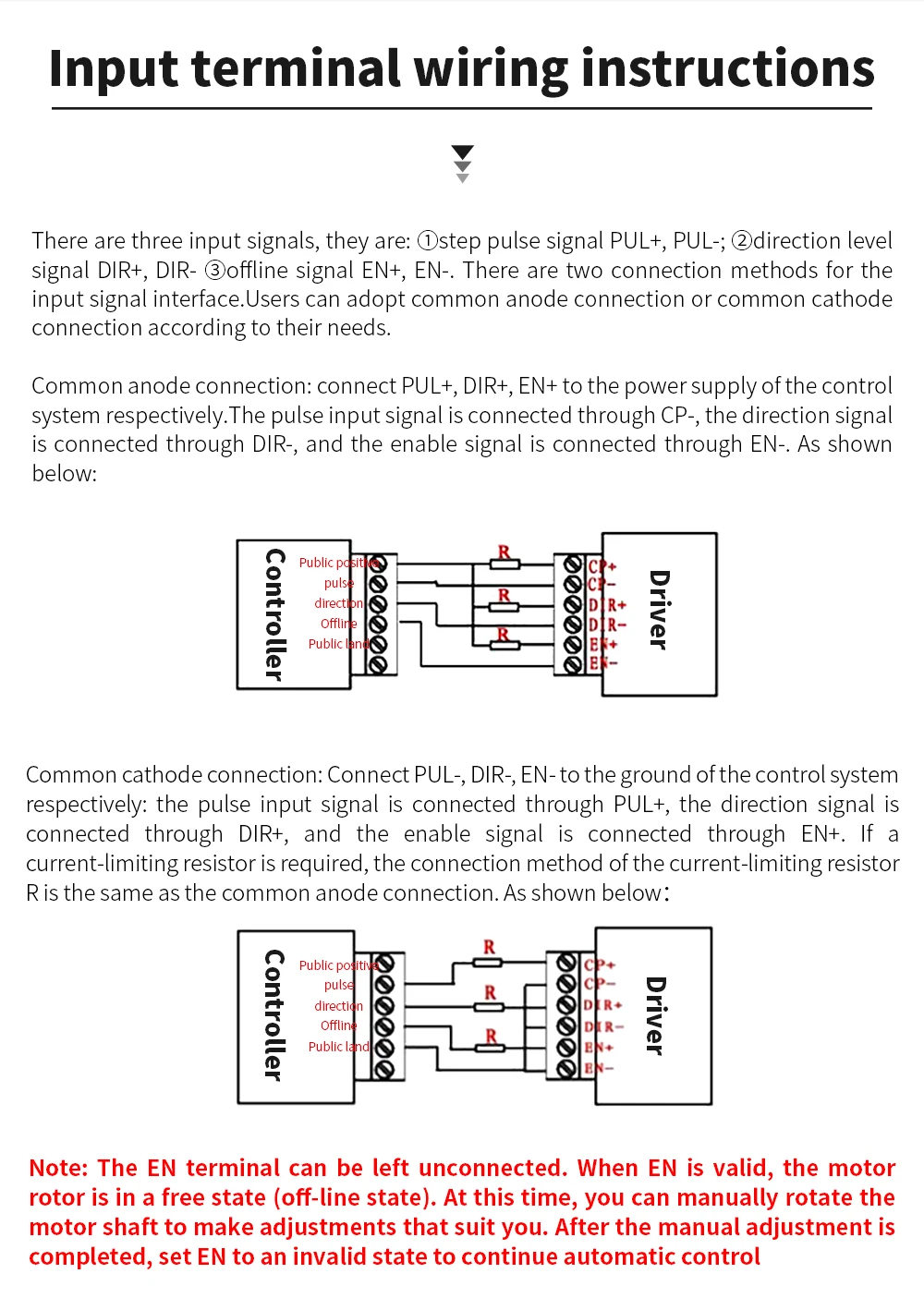

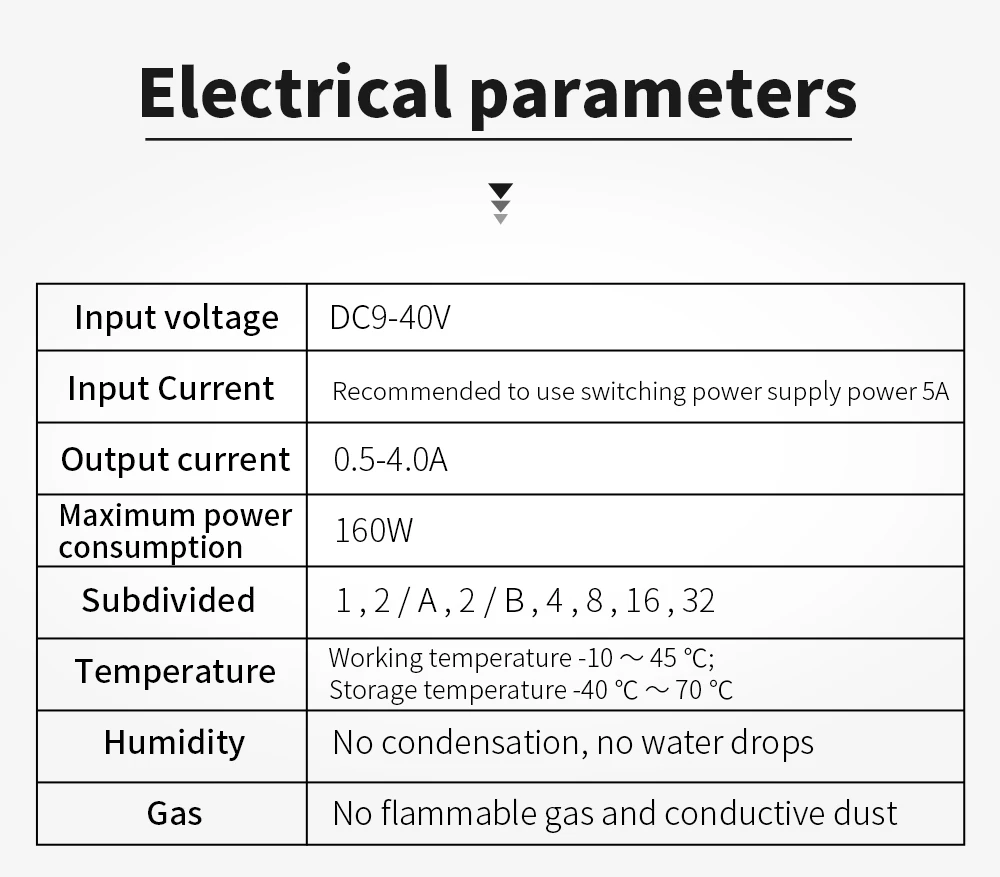

Introducción: La versión mejorada del TB6600 es un controlador adecuado para motores paso a paso híbridos bifásicos tipo 57/42 con corriente de fase inferior a 4.0A.Configure 7 tipos de subdivisiones (1/2A/2B/4/8/16/32) a través de un interruptor DIP de 6 bits y corriente de salida de 8 velocidades (0.5A/1.0A/1.5A/2.0A/2.5A/2.8A/3.0A/3.5A) Ampliamente utilizado en diversos equipos y hardware de automatización de tamaño pequeño y mediano, como: máquina de grabado, máquina de marcado, máquina cortadora, fotocomposición láser, trazador, máquina herramienta CNC, rectificadora de cristal, equipos de ensamblaje automático, etc.El mejor objeto de aplicación son 57 motores paso a paso y 42 motores paso a paso con un par de 1.8N.m y menos.Características del producto:※ Fuente de alimentación CC de 9-42 V, la fuente de alimentación de 12-30 V es la mejor ※ El voltaje de entrada de la señal de control es 3.3-24 V universal (no se requiere resistencia de cadena) ※ Precisión de subdivisión 1-32 opcional ※ Corriente máxima de salida 4.0A※ Unidad de corriente constante bipolar de puente H※ Aislamiento de optoacoplador de alta velocidad de señal de entrada※ Protección de temperatura incorporada y protección contra sobrecorriente※ Medio flujo automático para reducir la generación de calor※ Función de optimización del ruido del motor※ Tamaño pequeño, ahorra espacioPreguntas frecuentes:1.Pregunta: ¿Cómo puedo empezar lo antes posible cuando utilices este controlador paso a paso por primera vez?Respuesta: Después de que la fuente de alimentación y el motor estén conectados correctamente, solo se conecta la señal de pulso PUL (primero configure la frecuencia dentro de 1K), la subdivisión se establece en 16, la dirección y fuera de línea se suspende, y el motor predeterminado avanza después de encender.Después de que la operación sea correcta, pruebe las funciones de aceleración (aumento de frecuencia), dirección, subdivisión y fuera de línea a su vez.2.Pregunta: ¿Es necesario agregar resistencia en serie si la señal de control es superior a 5 V? Respuesta: El TB6600 actualizado no necesita agregar resistencia en serie.3.Pregunta: La luz indicadora de alimentación se enciende después del cableado, pero el motor no gira.¿Cuál es el motivo?Respuesta: Si el cableado es correcto, pero aún no gira, significa que la capacidad de accionamiento de la parte de control no es suficiente.Esta situación se produce principalmente en el modo de control directo del puerto io del microordenador de un solo chip.Asegúrese de que la interfaz de control tenga una capacidad de unidad de 5 mA.4.Pregunta: ¿Cómo juzgar la definición de las cuatro líneas de un motor paso a paso?Respuesta: Conecte dos cables cualesquiera del motor.En este momento, hay resistencia al girar el rotor del motor con la mano.Luego las dos líneas son de la misma fase y se pueden conectar al controlador A+,A-;Todavía hay resistencia cuando las otras dos líneas están en cortocircuito, así que conecte estas dos líneas a B+ y B-.5.P: ¿La rotación hacia adelante y hacia atrás del motor es opuesta a lo que se debe lograr realmente?Respuesta: Sólo es necesario intercambiar los dos cables de una fase del motor.
Comprar Controlador de Motor paso a paso TB6600 4A 9 ~ 42V TTL 32 Micro-Step CNC 1 eje NUEVO 2 o 4 fases de Moto paso a paso 42,57,86
