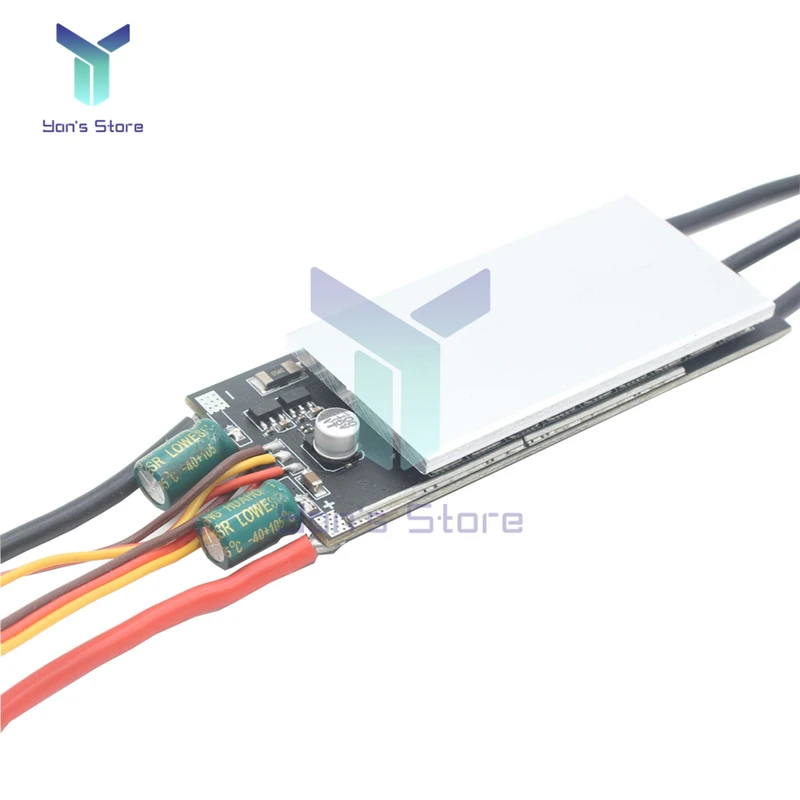

Controlador de Motor sin escobillas trifásico DC 7-24V 200W 1000W BLDC Placa de accionamiento de Motor DC sin pasillo con potenciómetro compatible con entrada PLC 0-5V

DC 7-24V 200W 1000W BLDC controlador de Motor sin escobillas trifásico placa de accionamiento de Motor de CC sin pasillo con soporte de potenciómetro entrada analógica PLC 0-5V

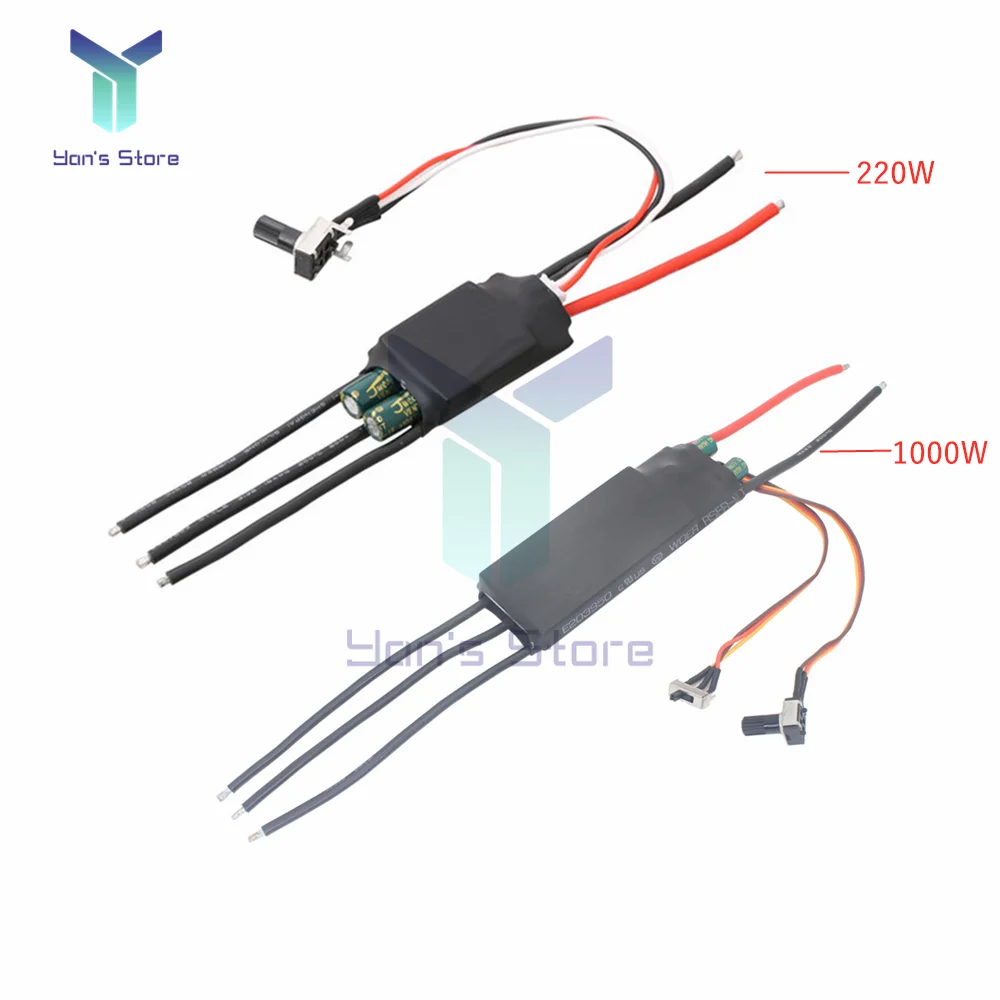

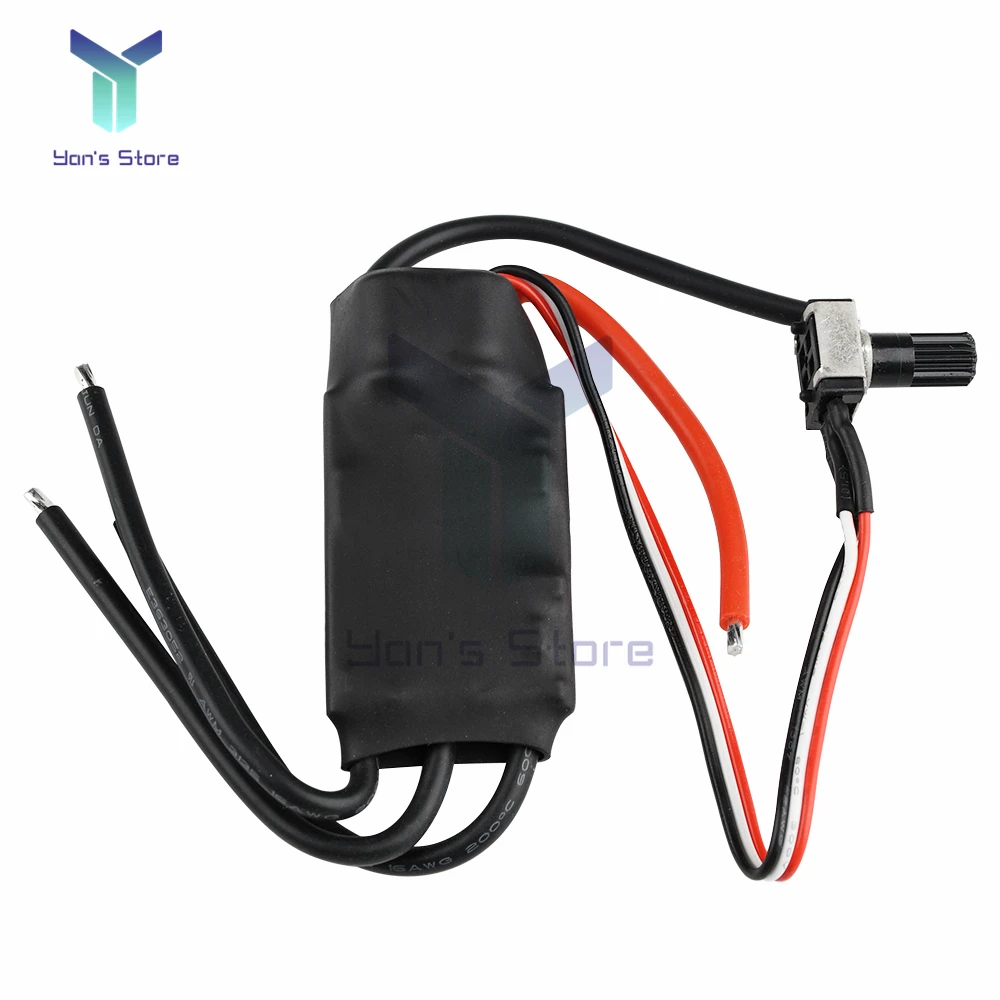

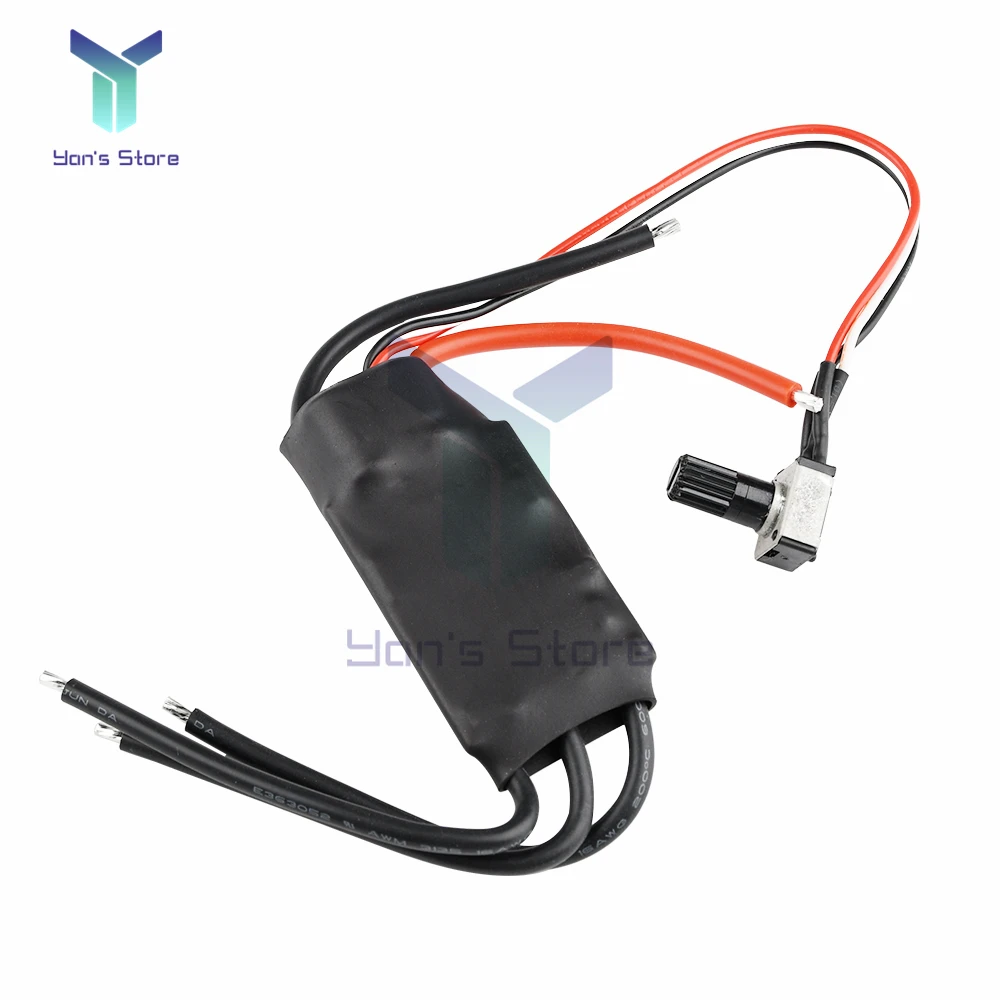

200W

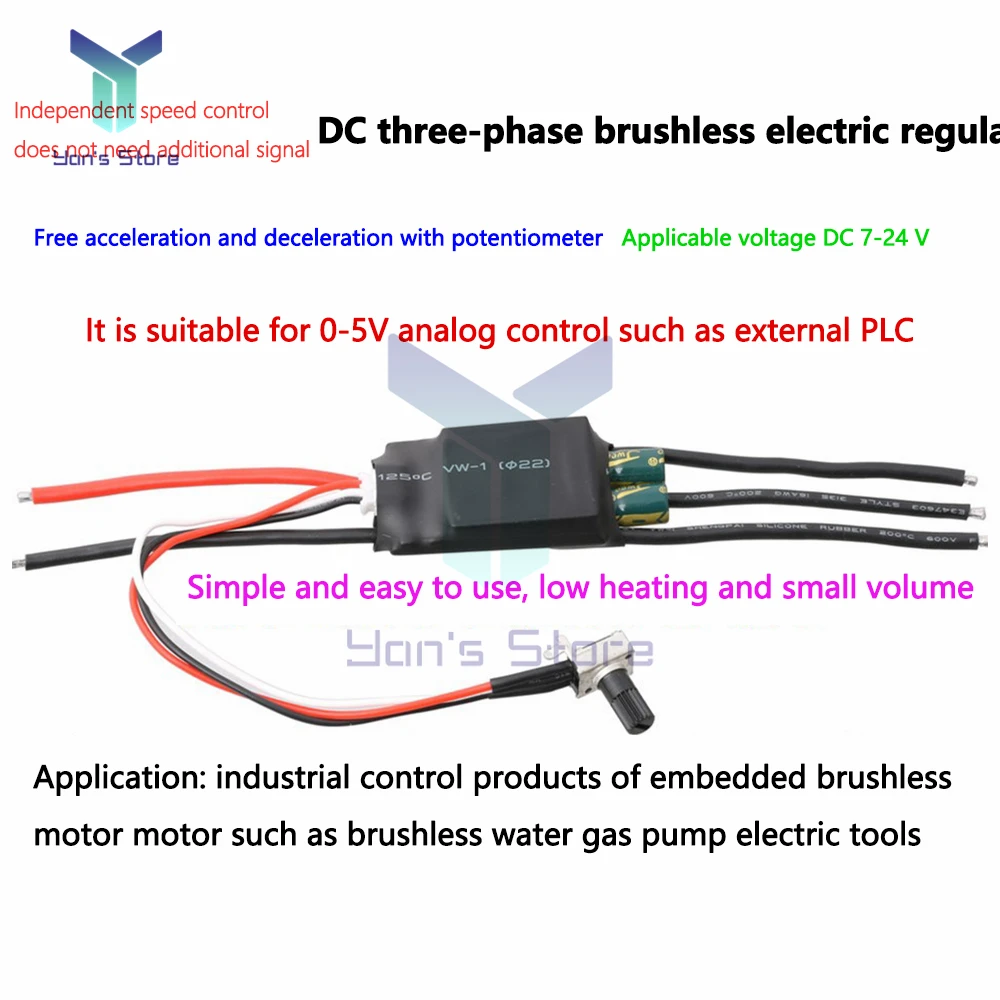

Características:

Características del producto:

Nuevo BLDC de amplio voltaje 7-24V de alta potencia pequeño volumen potenciómetro regulación de velocidad

Controlador sin escobillas y sin pasillo, la versión de un solo botón admite conmutación libre de un solo botón

Admite la función de memoria de apagado de la correa de aceleración y desaceleración

El modelo de regulación de velocidad del potenciómetro admite PLC 0-5V

Regulación de velocidad de señal analógica

Instrucciones para el potenciómetro:

El potenciómetro estándar puede regular directamente la velocidad sin aumentar la señal de control externo en el sentido de las agujas del reloj y disminuirla en el sentido contrario a las agujas del reloj.

También es aplicable al control analógico PLC 0-5. externo.Desenchufe el cable del potenciómetro.La señal de control analógica externa 0-5 y el cable de tierra están conectados respectivamente al extremo de la señal de entrada de la placa controladora sin escobillas.Sólo dos cables están bien

Recordatorio amable:Baby es un producto de desarrollo propio de la empresa y no se proporciona el diagrama esquemático del circuito.Por favor entiende.El IC clave de la placa anticopiadora ha sido pulido, así que no tome fotografías si le importa.

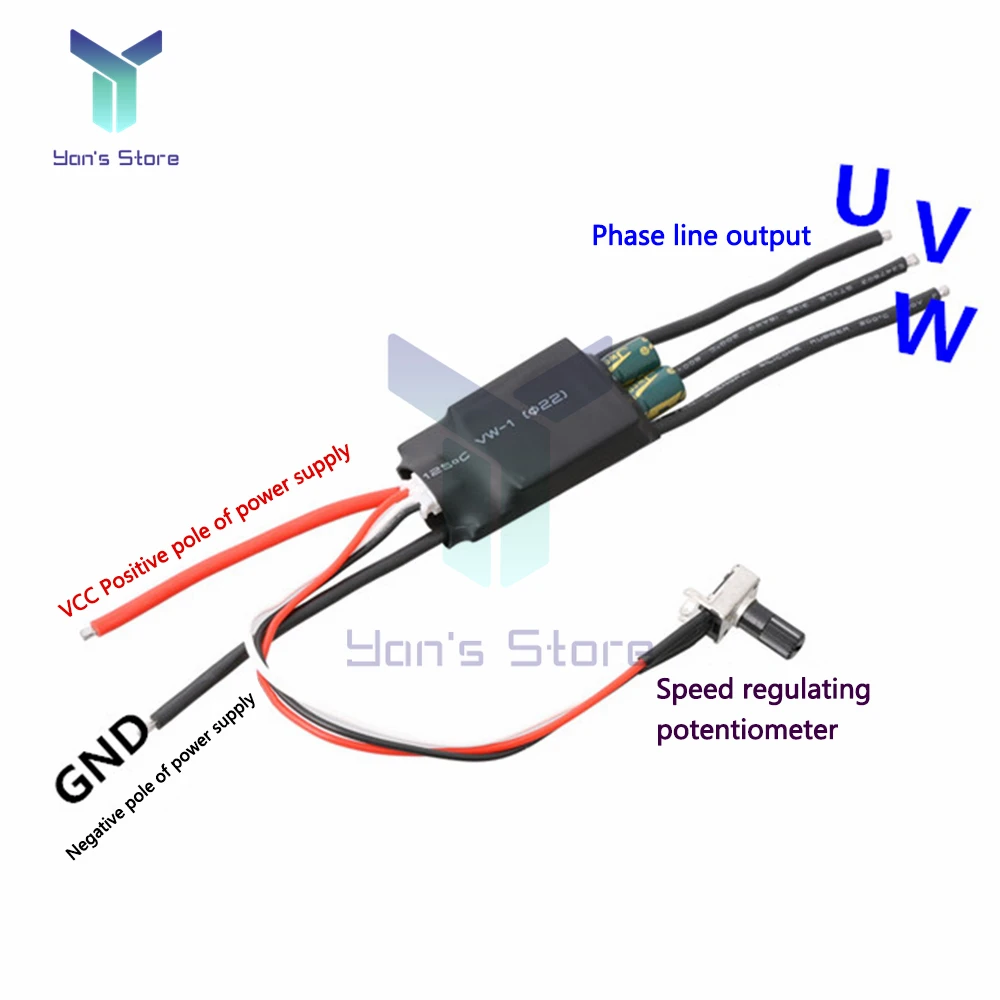

Descripción de la interfaz:

1.Salida de línea de fase U V W conectada al motor

2.Fuente de alimentación principal VCC GND (fuente de alimentación CC externa)

Descripción de la interfaz:

1.Salida de línea de fase U V W conectada al motor

2.Fuente de alimentación principal VCC GND (fuente de alimentación CC externa)

Especificaciones de la placa base:
Voltaje de funcionamiento: 6-20 V (límite 24 V)
Corriente de accionamiento: nominal 30A más refrigeración por aire 50A
Potencia máxima: 200W / 1000W
Protección contra sobrecorriente: Sí
Protección de rotor bloqueado: Sí (después de rotor bloqueado, la corriente caerá y funcionará automáticamente a intervalos)
Protección contra sobrecalentamiento: Sí (la potencia sobretemperatura se reduce a la mitad)
Velocidad máxima:224000 RPM (motor de 2 polos), 74000 RPM (motor de 6 polos), 40000 RPM (motor de 12 polos), 35000 RPM (motor de 14 polos).

Tamaño del producto: largo 45 mm * ancho 26 mm * alto 12 mm (excluidos cables y condensadores sobresalientes)

Peso: X30A 29 gramos

Precauciones:

1.No hay ningún fusible en el circuito de alimentación de la placa base y Jianyi lo ha agregado él mismo.La conexión inversa de los polos positivo y negativo de la fuente de alimentación causará daños permanentes a algunos chips de la placa (incluso si tarda 1 segundo)

2.Durante el funcionamiento normal, existe protección de bloqueo del motor.Debido a la alta potencia y corriente del módulo, no cortocircuite artificialmente el módulo cuando no esté funcionando correctamente.Sin embargo, existe la posibilidad de quemar el circuito y explotar el tubo.Para la primera prueba de cableado, utilice una prueba de baja corriente y bajo voltaje.Después de que esté bien, use alta corriente y alto voltaje para funcionar.

3.No conecte motores que no coincidan o difieran significativamente del voltaje, la corriente y la potencia del módulo de accionamiento, para evitar daños inexplicables "no razonables".

Paquete incluido:

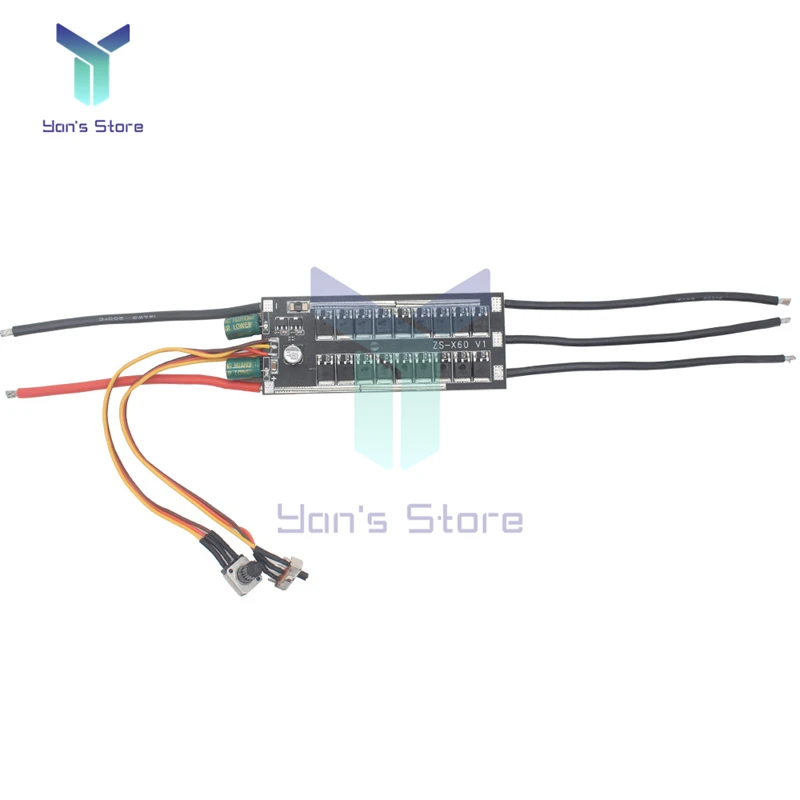

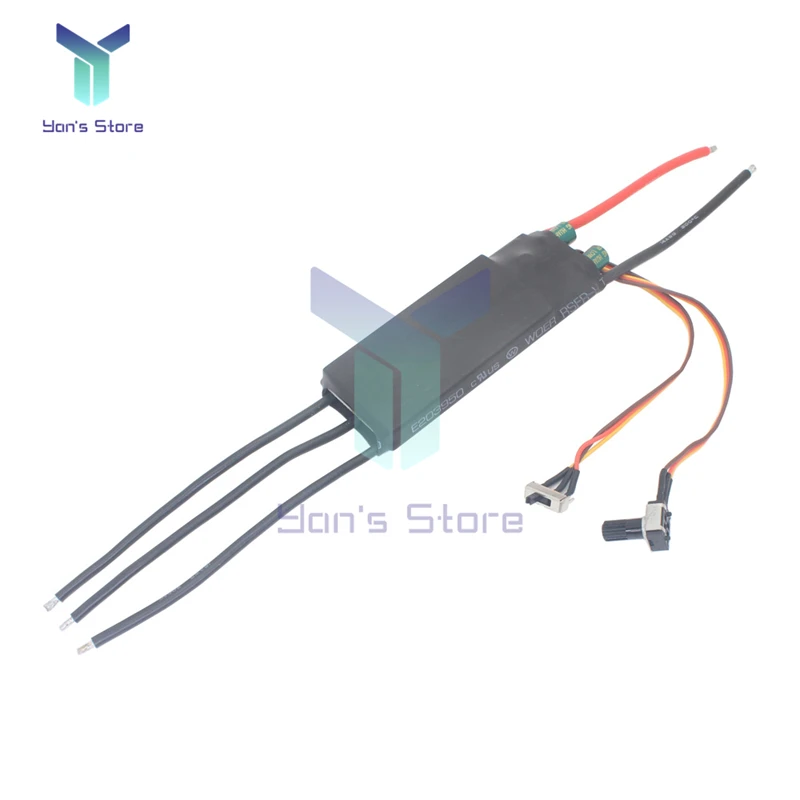

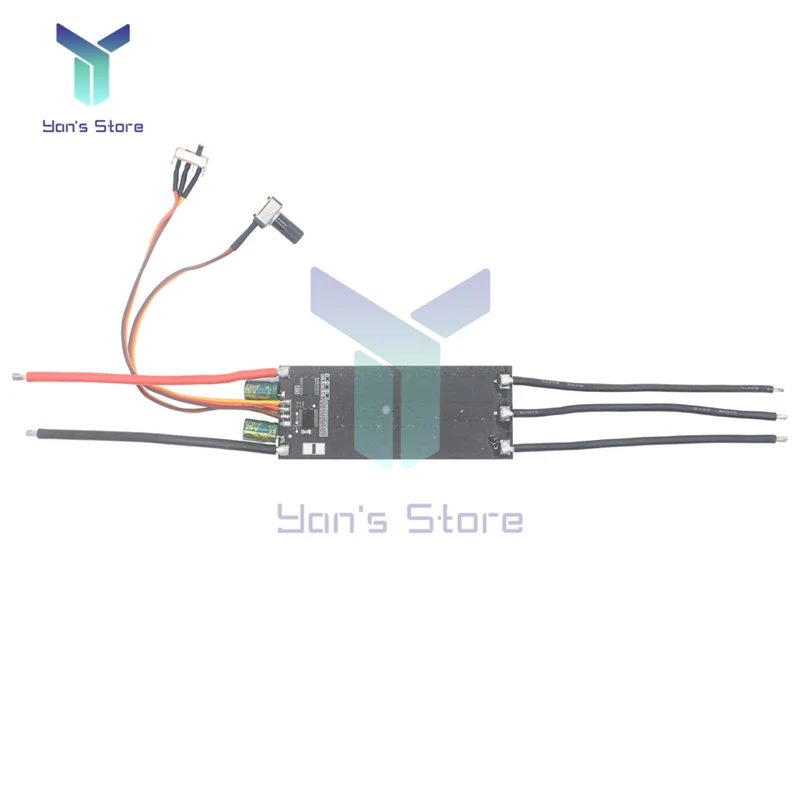

1000W

Descripción de referencia

Voltaje de funcionamiento: 6-20 V (24 V máximo)

Corriente de accionamiento: nominal 30 A con refrigeración por aire y disipación de calor de 50 A

Potencia máxima: 1000W

Protección contra sobrecorriente: Sí

Protección del rotor bloqueado: Sí (después de bloquear el rotor, la corriente cae automáticamente y funciona en aislamiento)

Protección contra sobrecalentamiento: Sí (potencia de sobrecalentamiento reducida a la mitad)

Velocidad máxima:224000 RPM (motor de 2 polos), 74000 RPM (motor de 6 polos), 40000 RPM (motor de 12 polos), 35000 RPM (motor de 94 polos).

Precauciones:

1.La conexión inversa de los polos positivo y negativo de la fuente de alimentación de la placa base puede causar daños permanentes a algunos chips de la placa (incluso si la corriente es alta durante unos segundos)

2.Durante el funcionamiento normal, el terminal de salida del motor tiene protección contra sobrecorriente de muestreo.Debido a la alta potencia y corriente del módulo, no cortocircuite artificialmente el módulo cuando no esté funcionando correctamente.Sin embargo, existe la posibilidad de quemar el circuito y explotar el tubo.Para la primera prueba de cableado, utilice una prueba de baja corriente y bajo voltaje.Una vez que esté bien, aplique alta corriente y alto voltaje nuevamente.Al ser un módulo de placa desnuda, preste atención al aislamiento del cabezal del cableado y evite que un voltaje fuerte toque las piezas de la placa.

3.No conecte motores que no coincidan o difieran significativamente del voltaje, la corriente y la potencia del módulo variador para evitar daños inexplicables.

El paquete incluye:

Placa de accionamiento del motor X1
