Descripción
Características

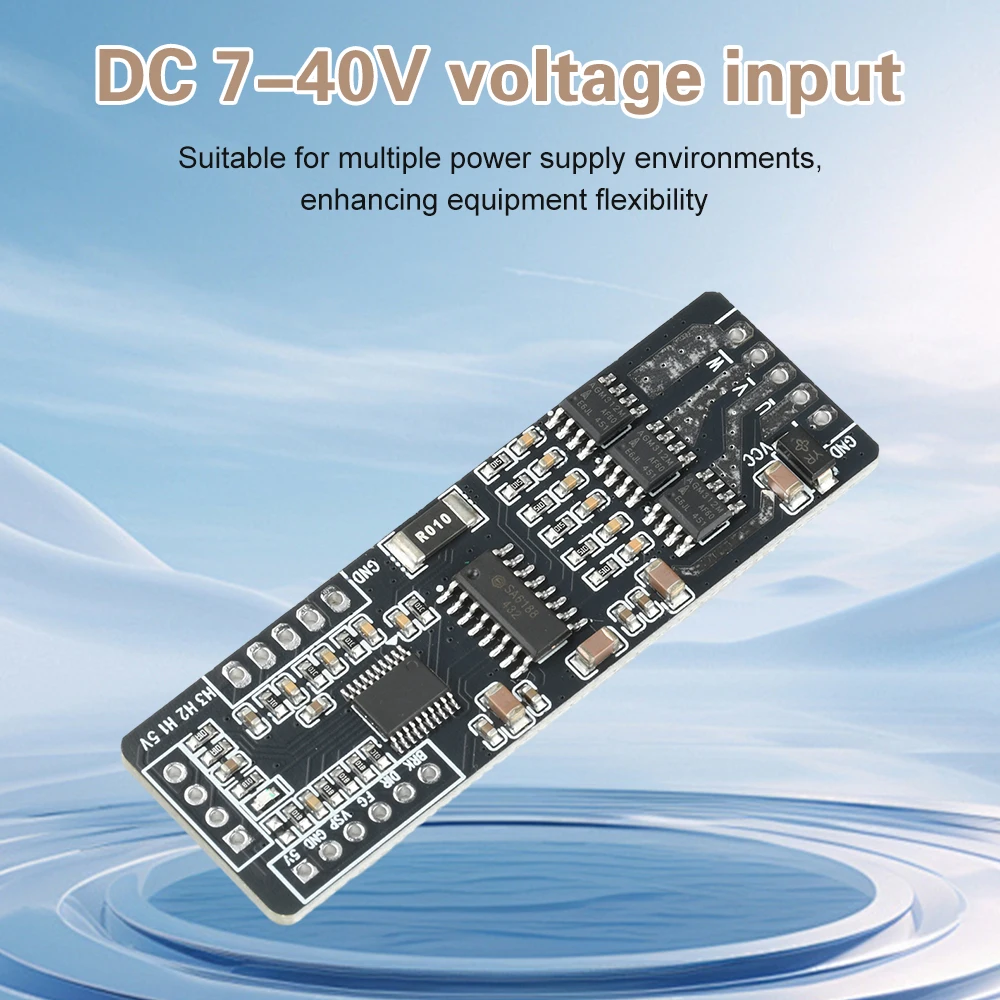

1.Admite voltaje de entrada CC 7-40 V, adecuado para diversos entornos de suministro de energía, lo que mejora la flexibilidad del equipo
2.La tecnología integrada de control del sensor Hall permite un accionamiento del motor y una regulación de velocidad eficientes y estables

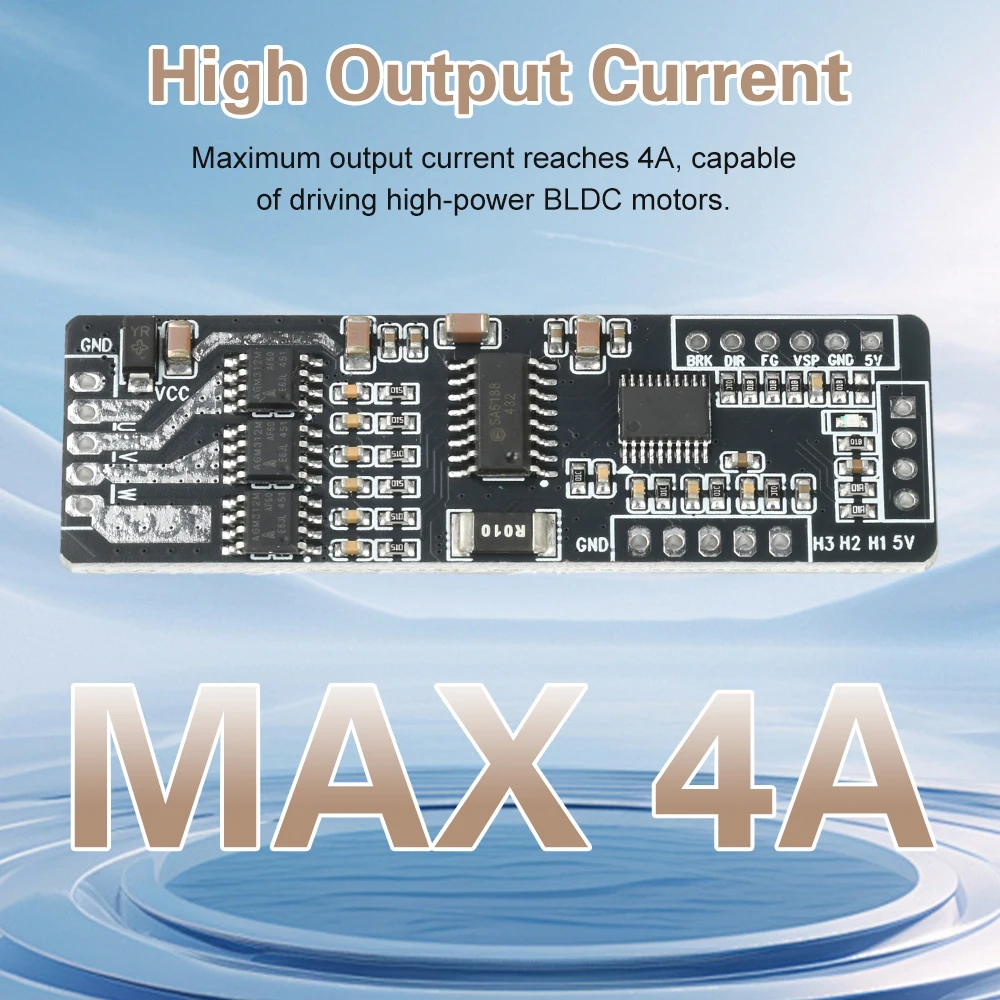

3.La corriente de salida máxima de 4A permite accionar motores BLDC de mayor potencia

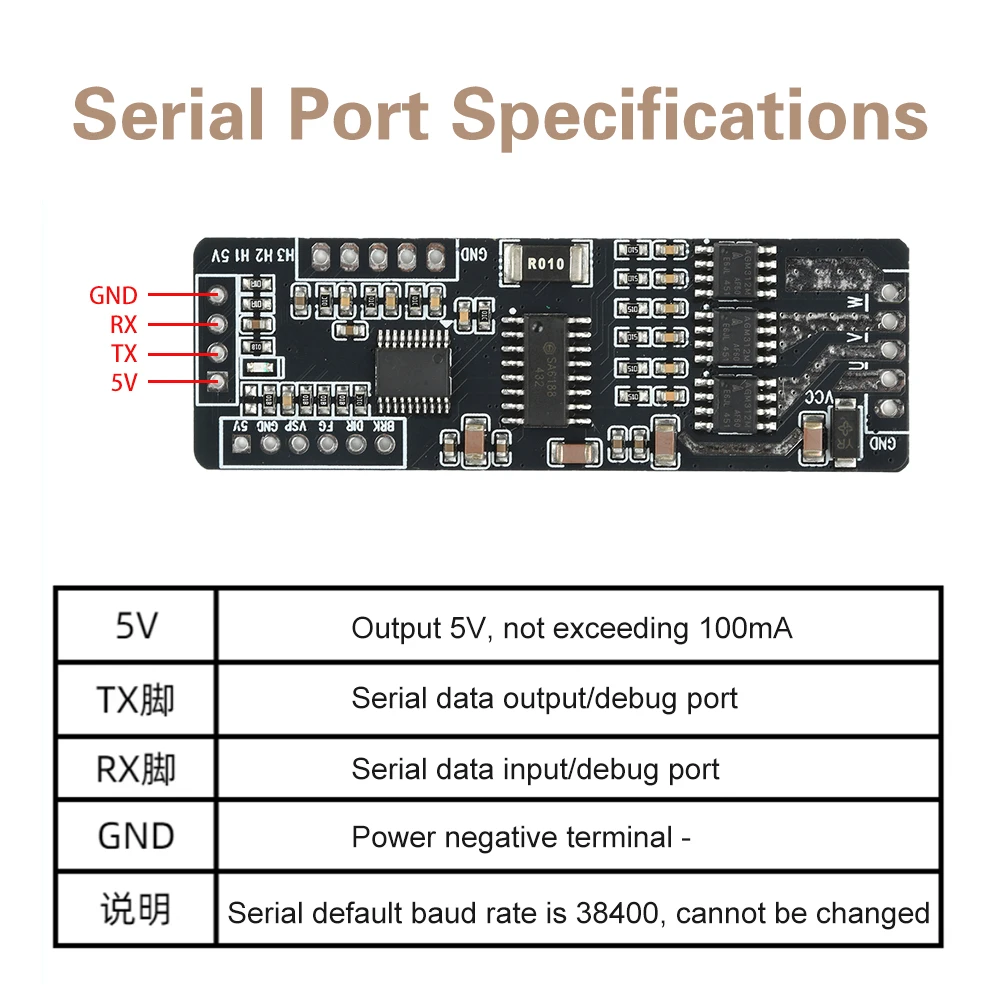

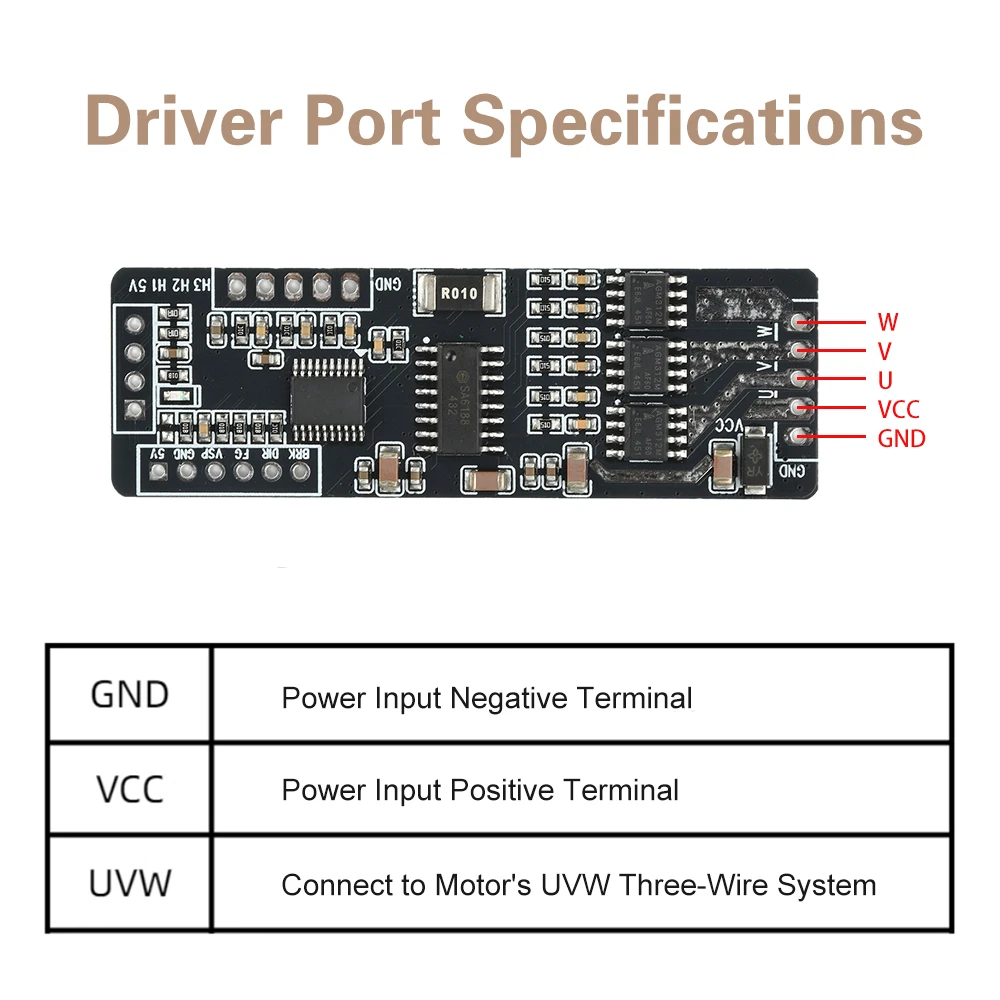

4.Funcionalidad de control de puerto serie mejorada: simplemente conecte los cables de fase del motor y las líneas de sensores Hall para el control del motor

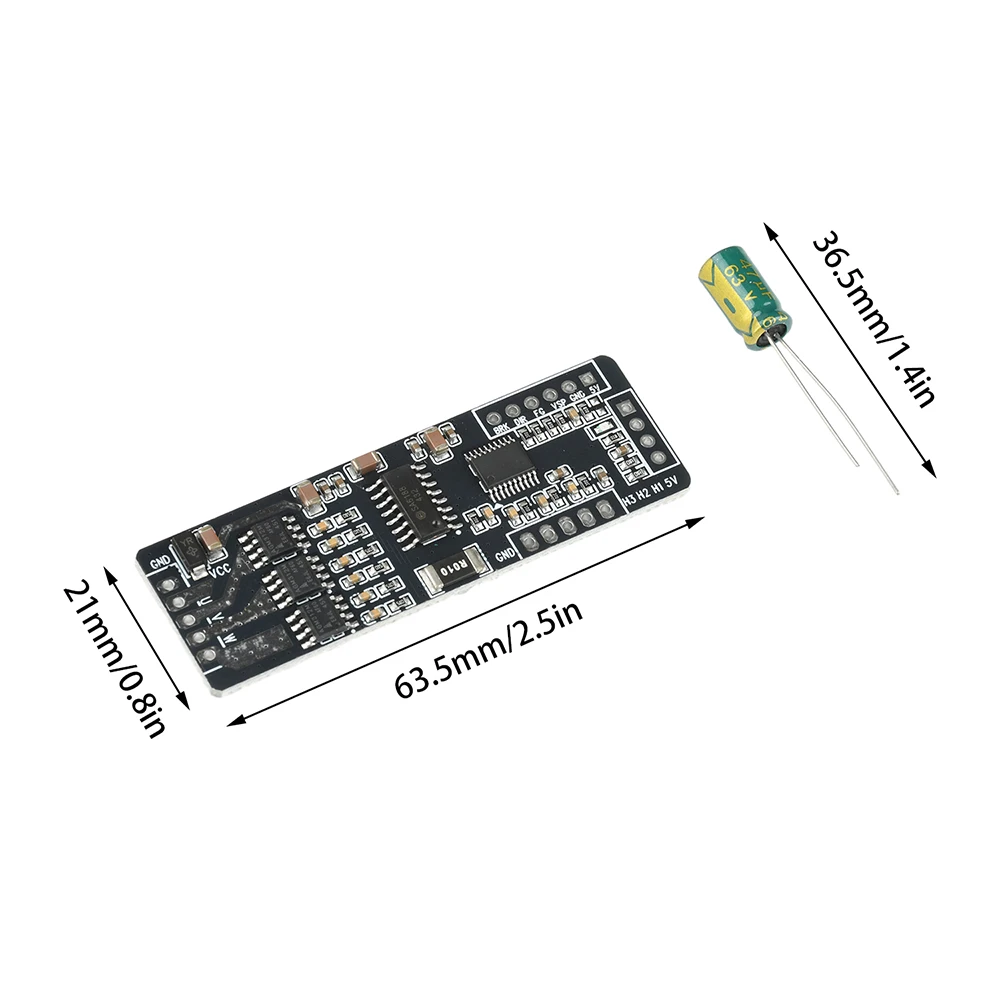

5.Diseño compacto adecuado para integrar equipos industriales y maquinaria pequeña.
Parámetro
Voltaje de funcionamiento: 7V-40V

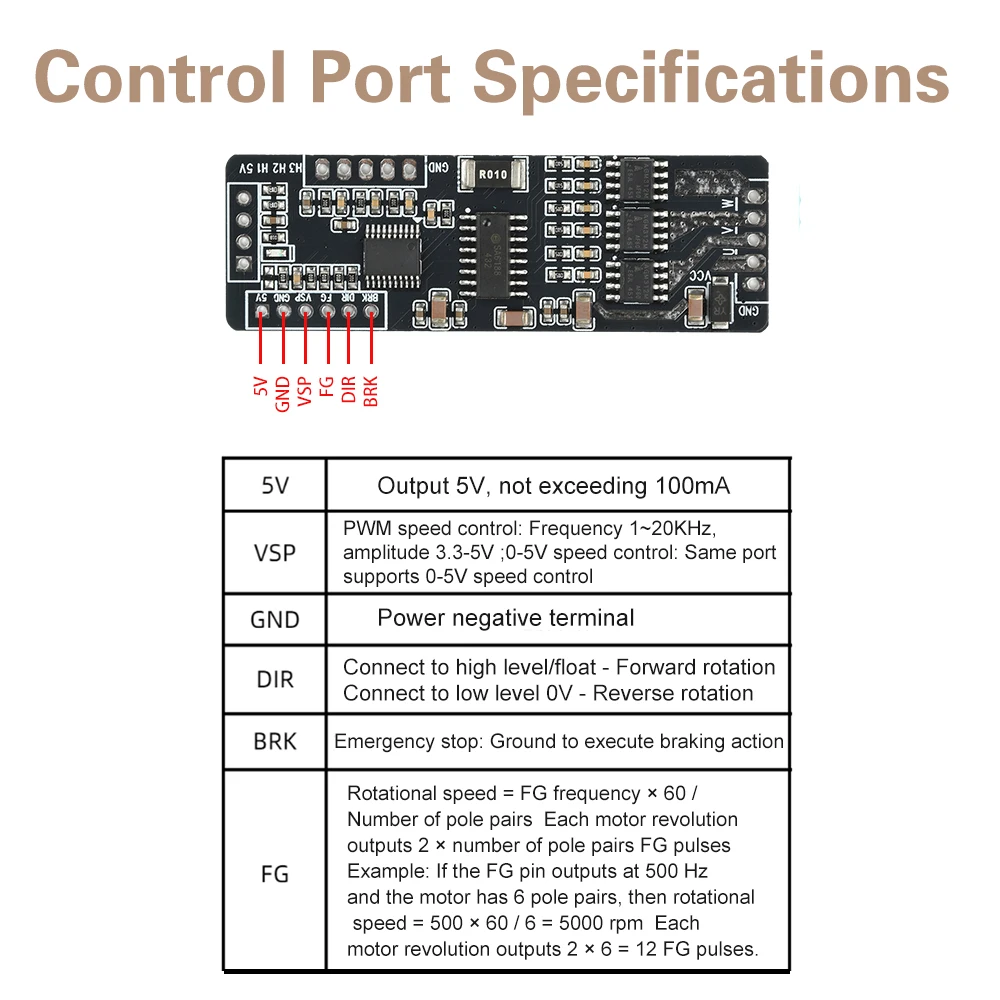

Método de control: 0-5 V/PWM/control de puerto serie
Corriente máxima: 4A
Corriente nominal: 2A
Potencia máxima: 24W
Sensor Hall: Sí
RPM máximo: 100.000 RPM
Características adicionales: Frenado/Reversión/Salida de frecuencia de velocidad FG/Control en serie

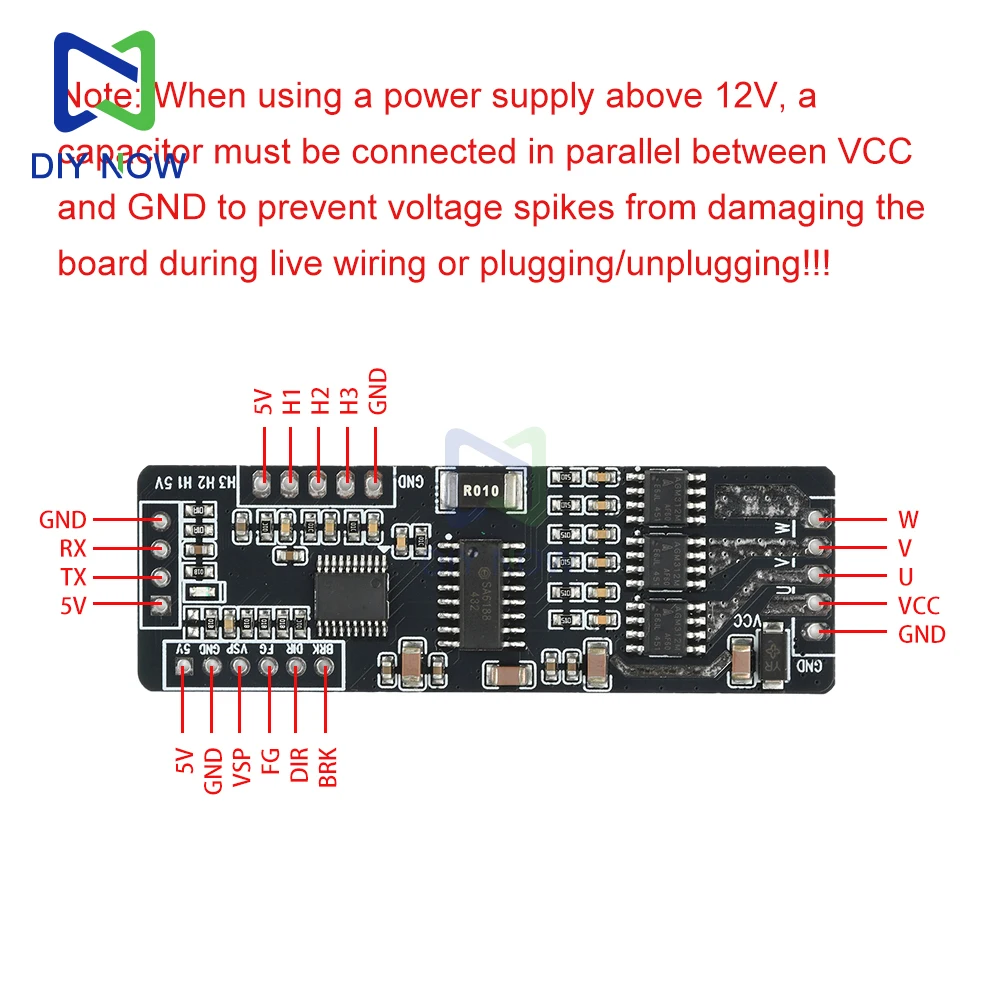

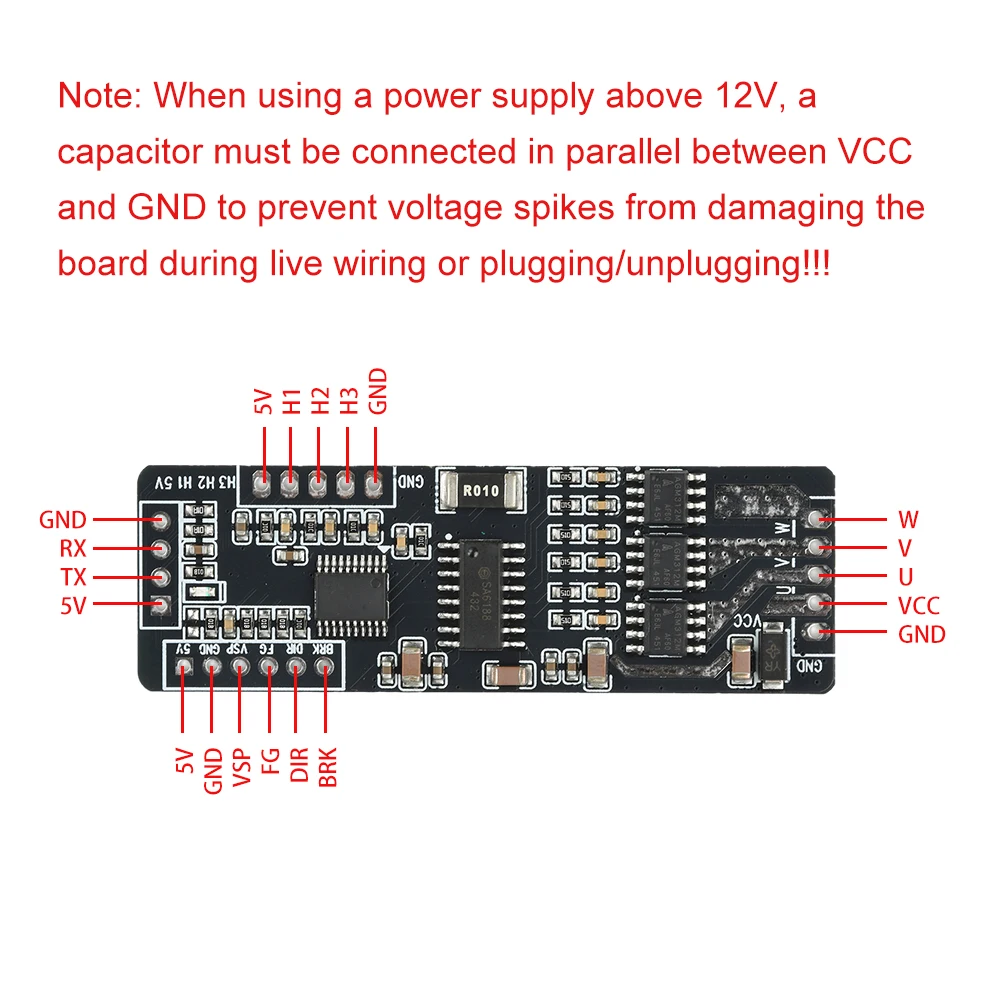

Método de cableado:
1.Antes de usar, confirme que el motor CC sin escobillas tiene sensores Hall.Los motores con sensores Hall suelen tener 8 cables (aplicables), mientras que aquellos sin solo tienen 3 cables.

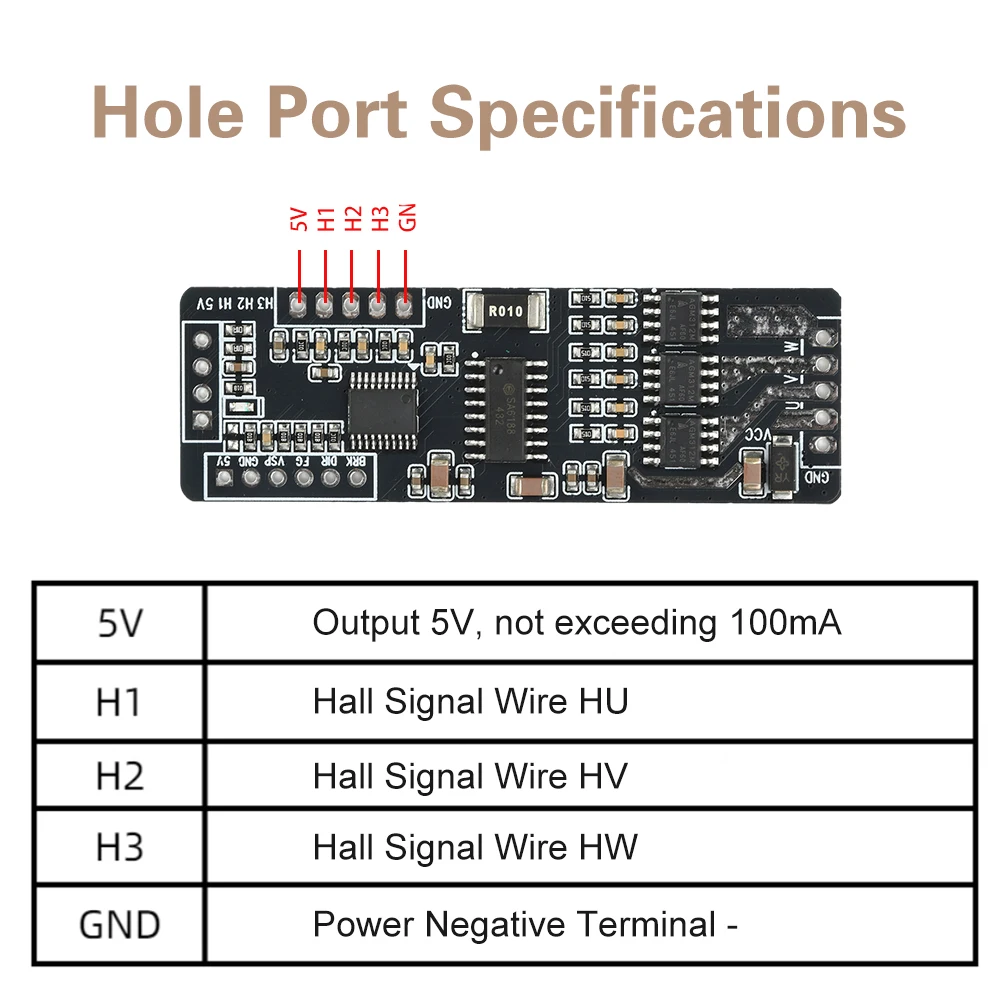

2.El módulo admite ángulos eléctricos del sensor Hall de 120 o 60 grados.La configuración predeterminada es para sensores Hall de 120 grados.Para motores con sensores Hall, conecte 5 cables: 2 para la fuente de alimentación del sensor Hall y 3 para señales del sensor Hall.Consulte las especificaciones del fabricante del motor o el código de color para distinguir y conectar los cables correctamente.Nota: Distinga entre cables del motor, cables de señal del sensor Hall y cables de alimentación del sensor Hall.
Notas importantes:
1.Antes de usar, verifique que el voltaje y los parámetros de potencia del motor coincidan con el rango especificado del módulo.
2.El módulo carece de protección contra polaridad inversa; Una conexión de alimentación incorrecta causará daños permanentes.

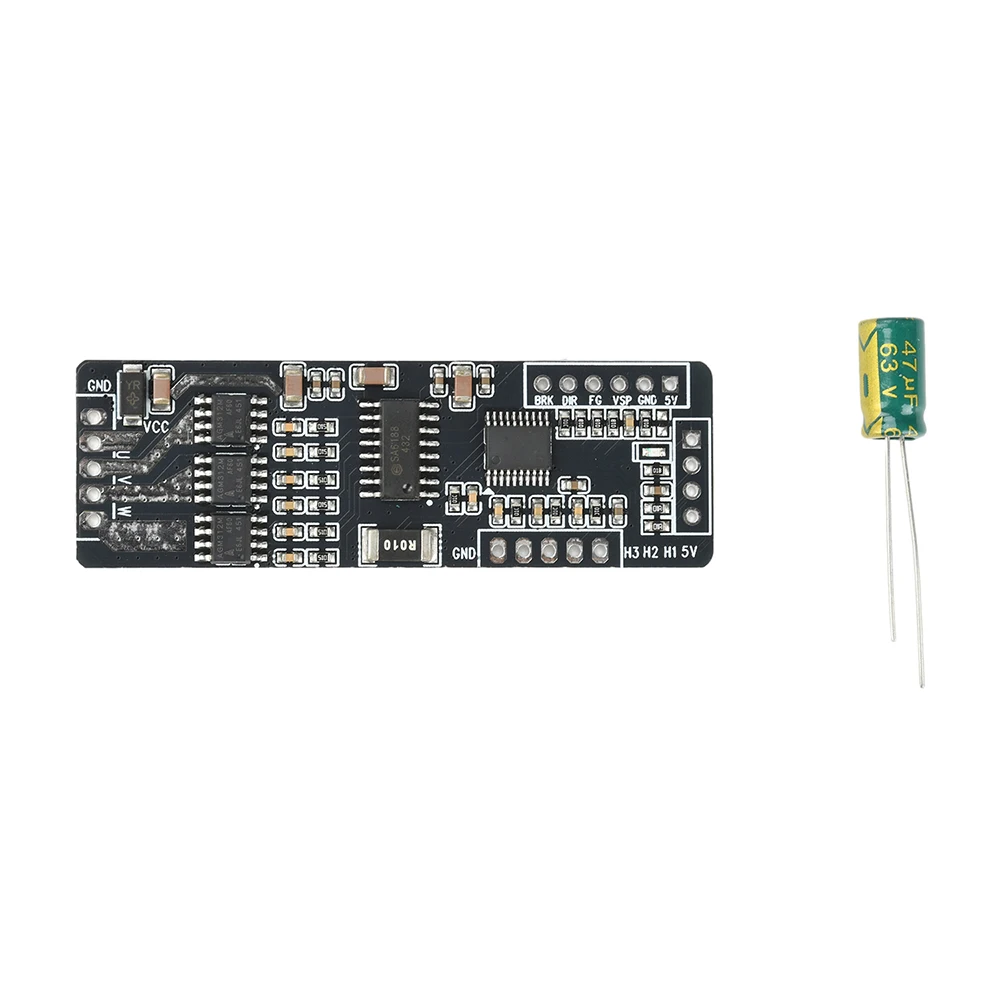

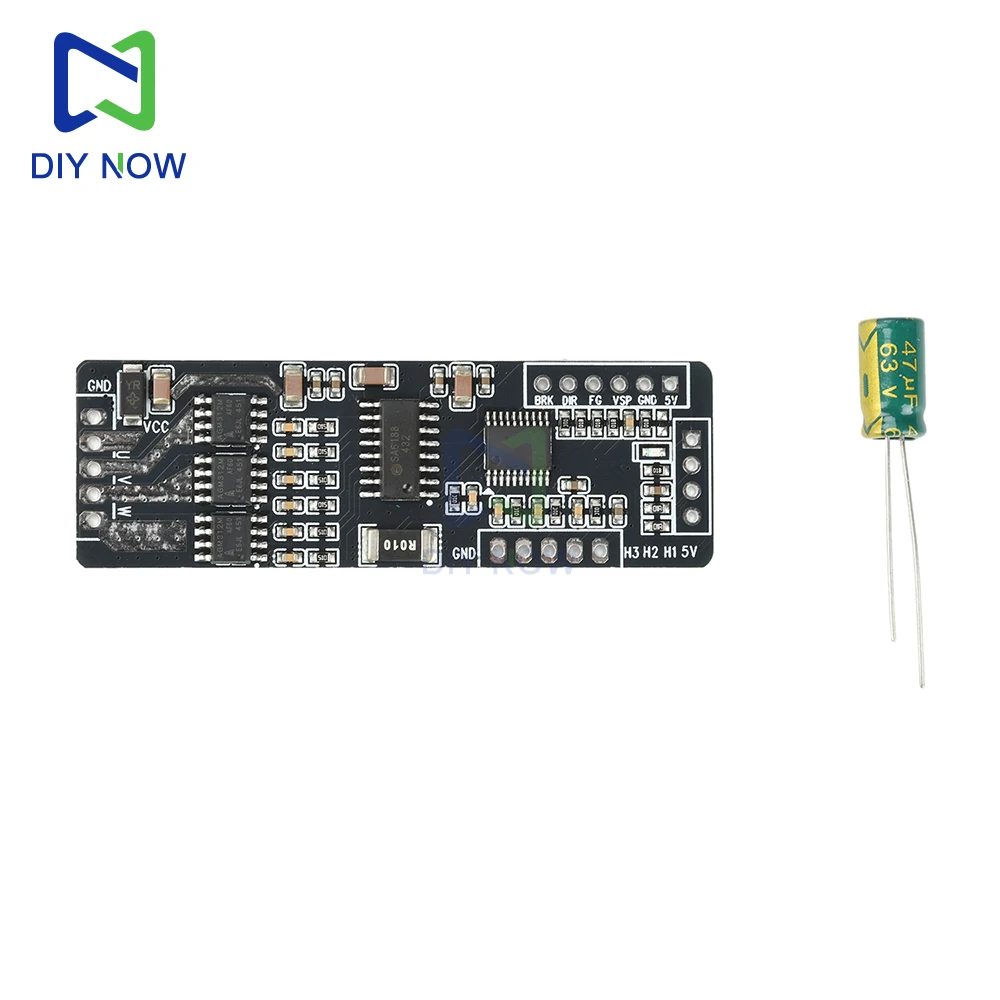

El paquete incluye
Módulo * 1
