XI0013:
Este controlador es un tablero de control CC trifásico sin escobillas, que requiere que el motor tenga que Hall funcione correctamente.
Este controlador solo es adecuado para motores DC sin escobillas con Hall en un ángulo eléctrico de 120 grados.

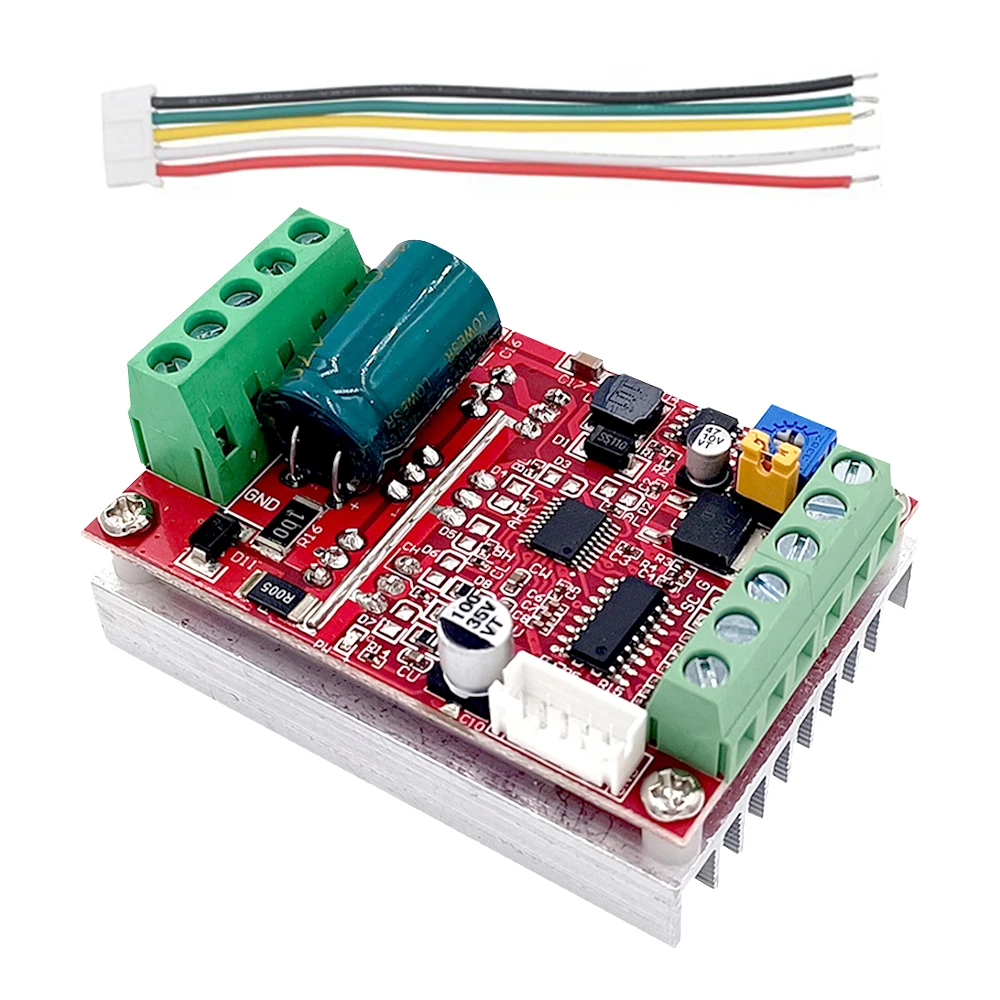

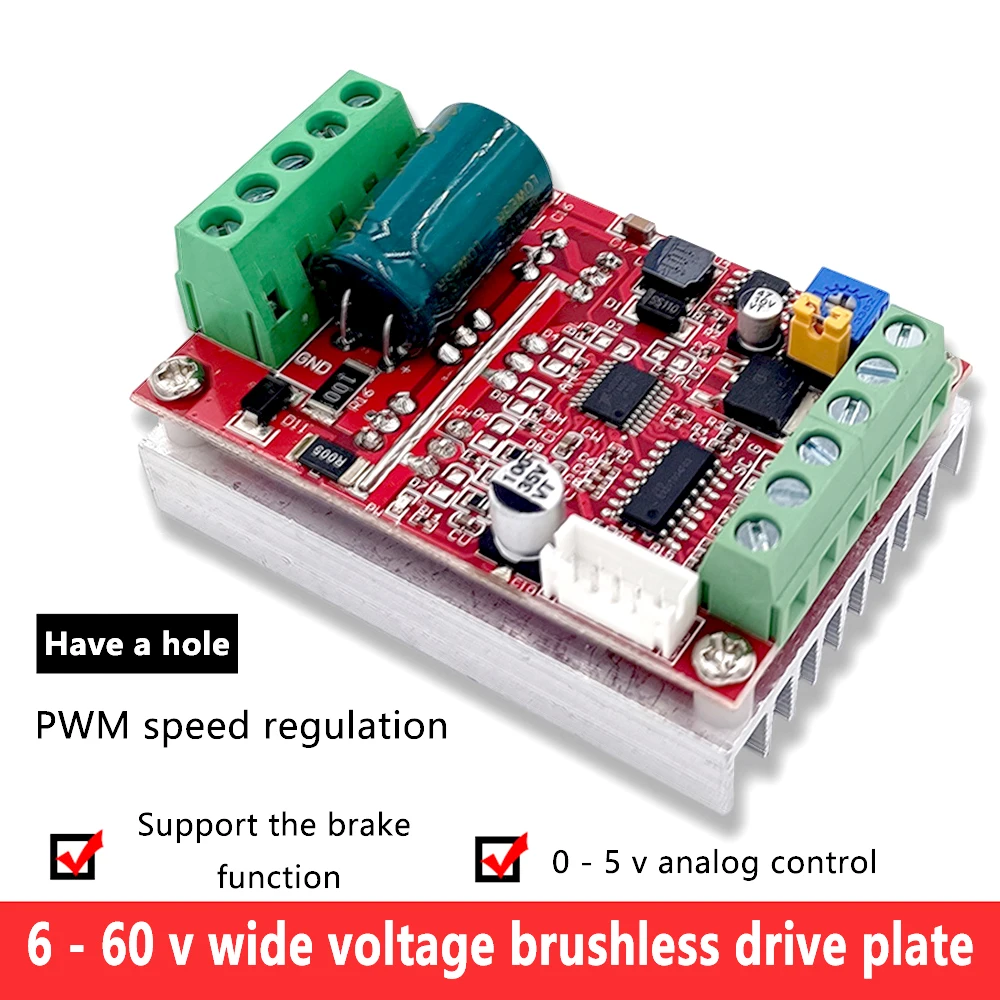

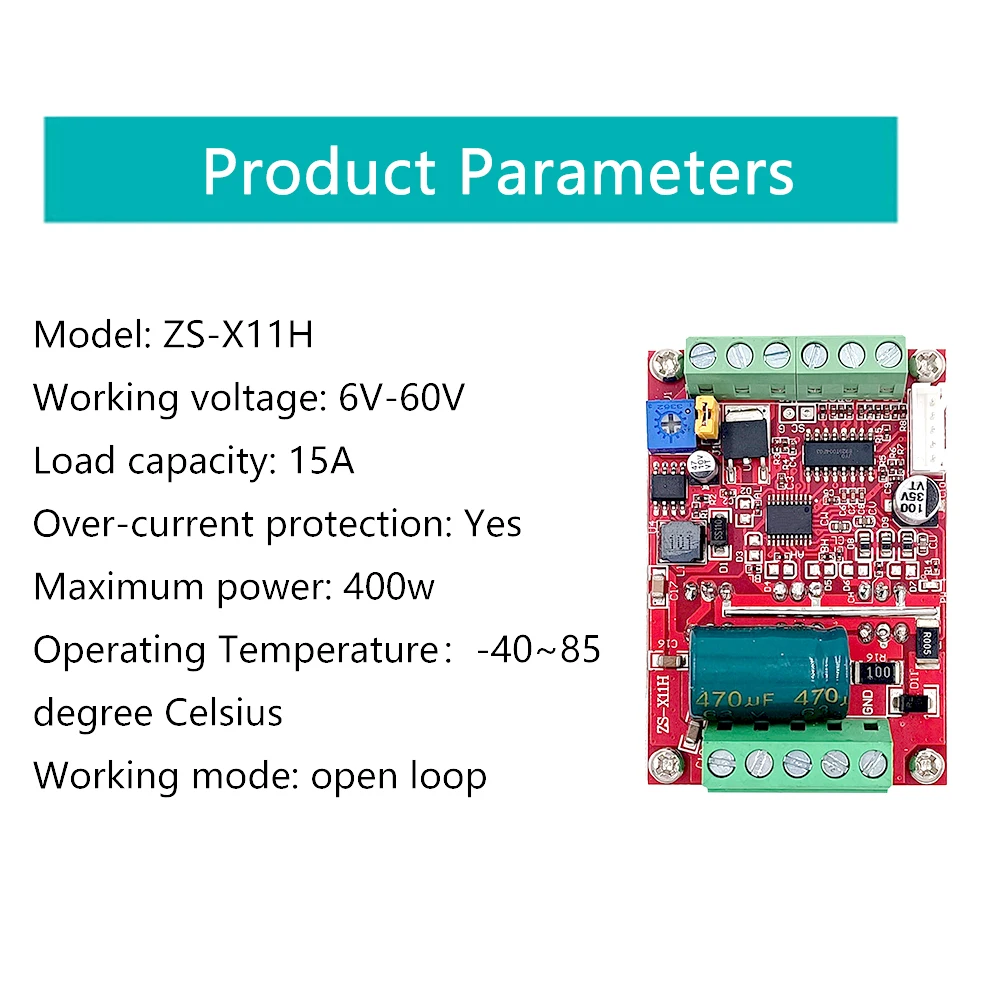

BLDC nuevo actualizado voltaje amplio 6-60 V alta potencia 400 W CC sin escobillas trifásico con controlador Hall, compatible con control de mapeo PLC 0-5 V.
Admite amplitud de control PWM de 2,5-5 V.
Instrucciones especiales para entrada de señal externa:

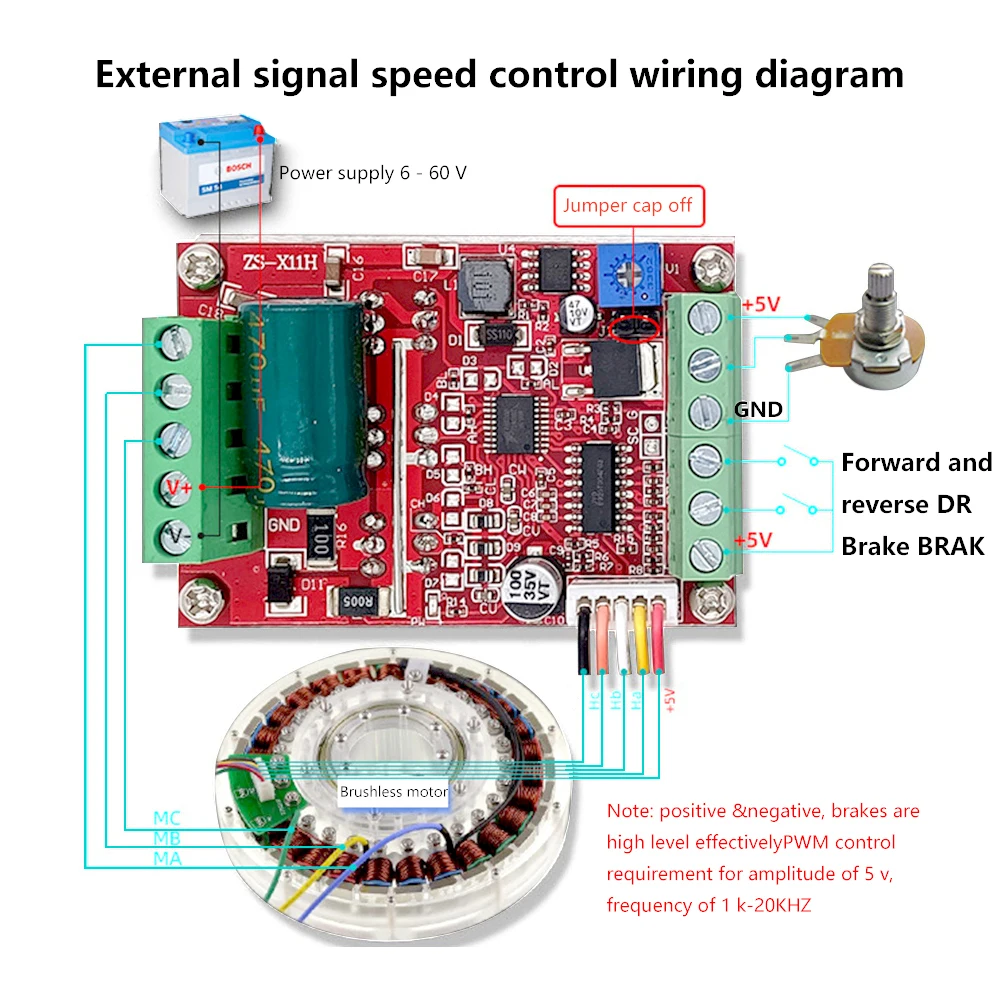

1.Desde la placa base P G 2 puertos entrada de señal PWM externa (la placa viene con un potenciómetro ajustado al mínimo, mientras cortocircuita la placa en la interfaz corta Cableado consulte el diagrama anterior) amplitud 2,5-5V, frecuencia 50HZ-20KHZ.
2. Entrada externa analógica 0-5V, desde la entrada del terminal 2 de la placa base (la placa con potenciómetro al mínimo, cableado vea la figura encima del esquema de línea punteada)
3.Control de velocidad del potenciómetro externo, desde el puerto terminal 3 de la placa base correspondiente a la conexión (potenciómetro integrado al mínimo, cableado ver el esquema del potenciómetro de dibujo anterior)
4.Avance y retroceso y parada a través de un interruptor de tierra (0 potencial) de bajo nivel efectivo, también puede ser una MCU externa para dar una señal de bajo nivel.Frene a través de un interruptor a 5 V de alto nivel efectivo. La primera fila de terminales, son señales eléctricas débiles directamente en el control maestro de MCU, no pueden tocar ni tocar el alto voltaje y la corriente fuerte.

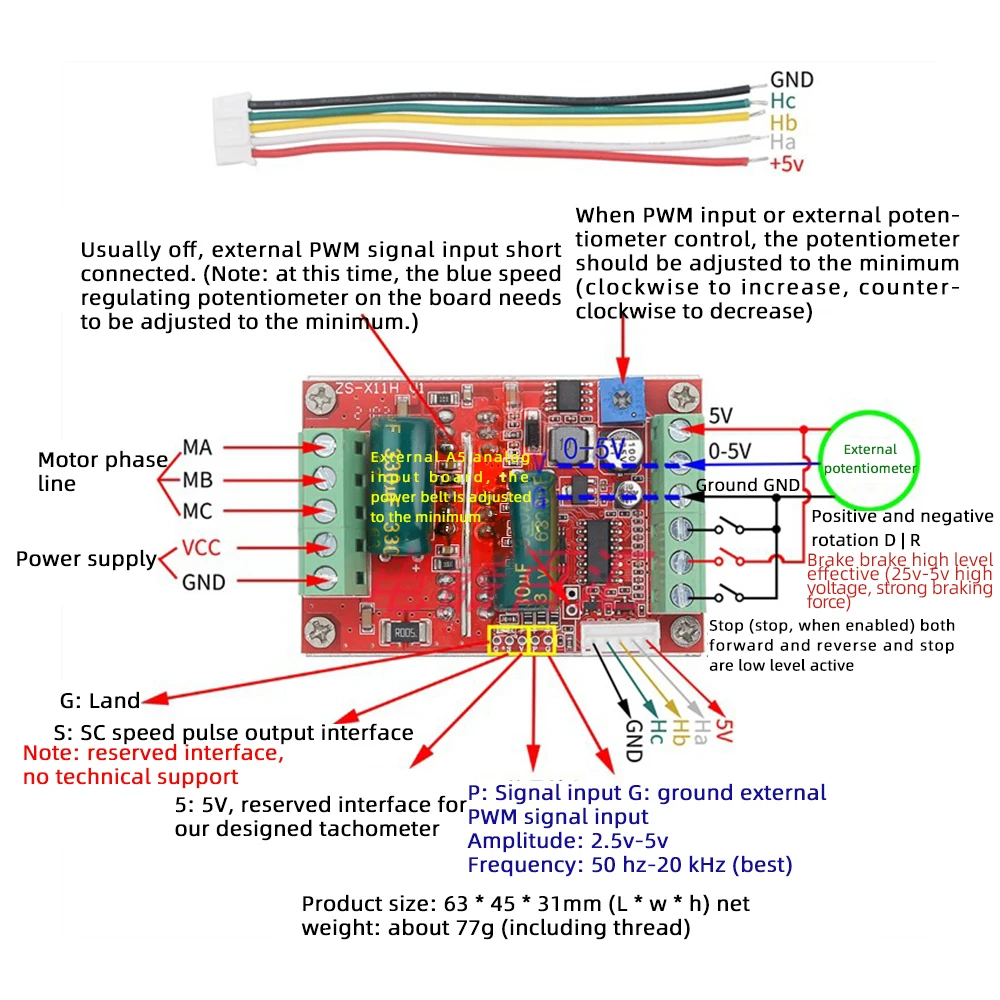

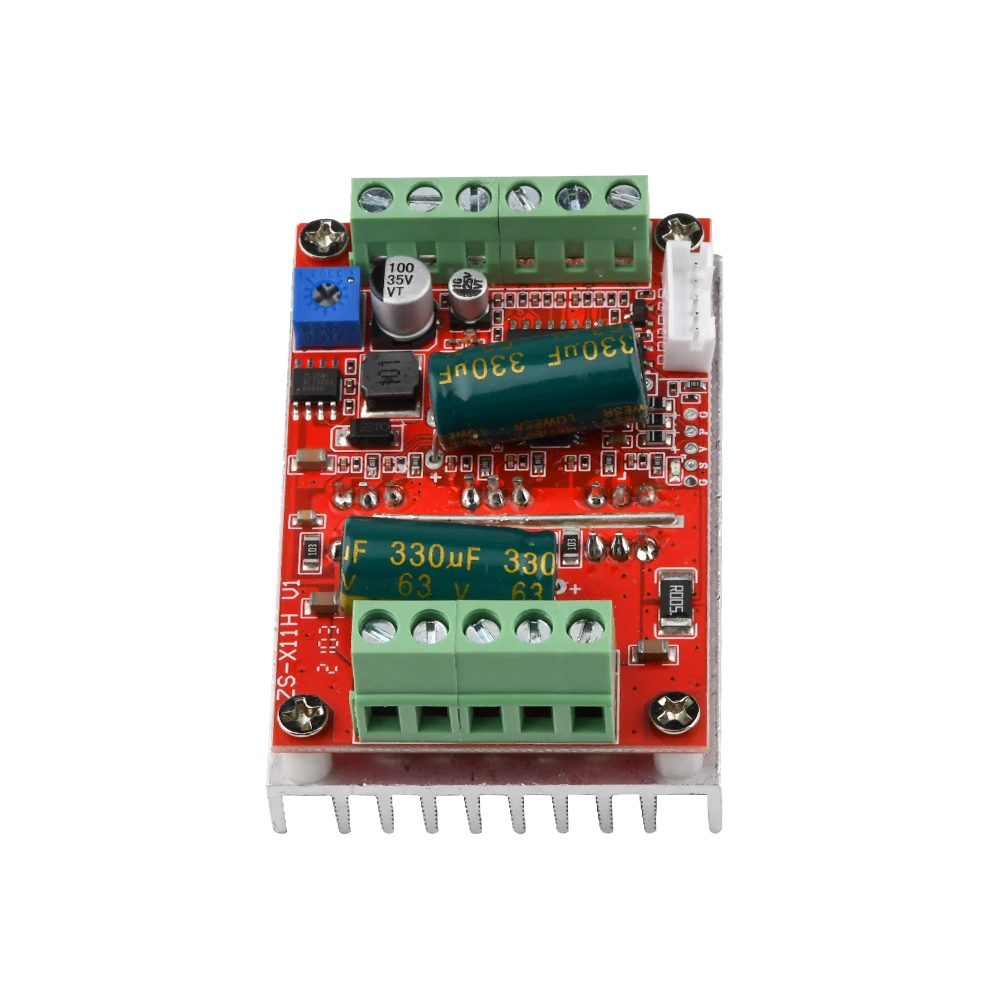

Descripción de la interfaz:

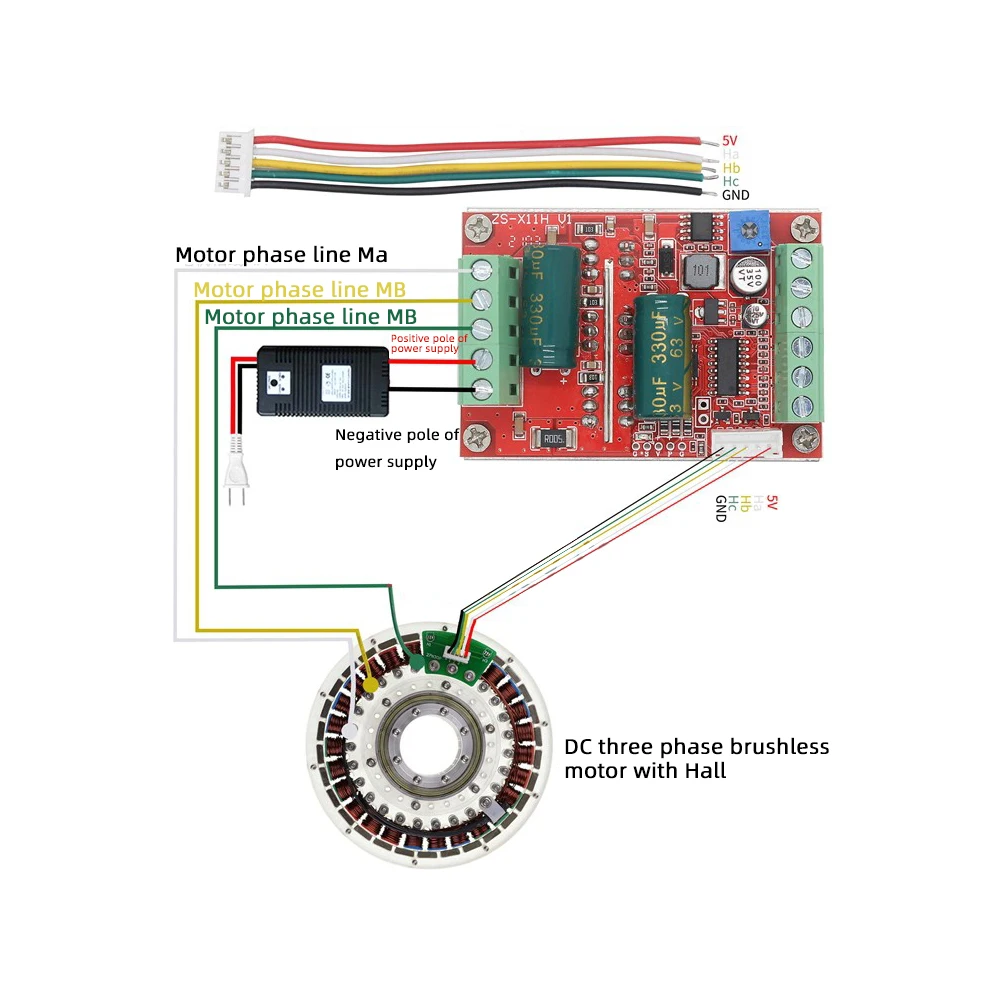

1.Salida de línea de fase MA MB MC al motor
2.Placa base GND de 5 V con fuente de alimentación de 5 V (la corriente de la fuente de alimentación externa no supera los 50 mA)
3.Fuente de alimentación de red VCC GND (fuente de alimentación CC externa)
4.Salida de señal de pulso de velocidad SC (solo interfaz, sin soporte técnico)
Control de dirección 5DIR Interfaz de control de avance y retroceso (nivel bajo activo, se puede cambiar a tierra)
Interfaz de control 6STOP Stop (activo de bajo nivel, interruptor externo a tierra)
7BRAKE Control de freno Interfaz de control de freno (interruptor externo efectivo de alto nivel a 5V)
Entrada de señal de control de velocidad de control de 8 velocidades (el control de velocidad del potenciómetro integrado integrado a bordo también se puede conectar a la cantidad propuesta táctil de 0-5 V de control de velocidad de entrada de señal dual PWM)
9. Interfaz de entrada de fuente de alimentación de señal Ha Hb Hc + 5V GND Hall, generalmente con motor Hall tiene los 5 cables correspondientes
Proceso SMT Rendimiento estable después de la actualización con rotación hacia adelante y hacia atrás, función de parada y frenado.
Instrucciones de depuración: lea y comprenda antes de encender la máquina de prueba, ¡muy importante, muy importante, muy importante!
Después de recibir la placa del controlador, primero comprenda si se puede corresponder la interfaz con la interfaz del motor sin escobillas.
1.El motor sin escobillas generalmente tiene 5 cables Hall o interfaz, dos de los cuales es la línea de fuente de alimentación Hall tres es la línea de señal Hall para distinguir entre la línea de fuente de alimentación Hall (la línea de fuente de alimentación Hall es generalmente una línea roja y negra, no lo hay, no encuentre claro una manera de encontrar el fabricante del motor que está) no cometa un error. tres líneas de señal Hall generalmente están etiquetadas como b c, la placa del controlador también tiene tres puertos ha Hb Hc y otros caracteres similares, respectivamente, correspon
2.El motor de la placa de accionamiento de línea de tres fases relativamente gruesas también tiene una interfaz de línea trifásica, están marcados con caracteres MA MB MC y otros caracteres similares, también corresponden a conectarse, confirme que no hay error, la fuente de alimentación principal para funcionar normalmente.(Si la interfaz corresponde correctamente a la etiqueta, la energía no puede funcionar correctamente, no excluye la posibilidad de que los fabricantes etiqueten irregularidades u otras razones, presione la definición de la interfaz suivida 3 que no es clara para depurar)
3.Si no tiene claro la definición de la línea de fase del motor y la línea Hall, puede conectar las líneas trifásicas del motor y controlar cualquier interfaz de línea de fase, mientras que la línea Hall de las tres líneas de señal y controlar cualquier interfaz Hall en la placa (pero las dos líneas de alimentación Hall deben encontrar una manera de descubrir y conectar la derecha, ¡recuerde!)Luego, en la primera potencia, depuración de baja tensión y baja corriente (como condiciones con voltaje de fuente de alimentación de corriente constante a corriente de 7-12 V, corriente 1-2 A), y luego mediante cualquier cambio del orden de las tres líneas Hall (señal de tres Hall del motor líneas y conduce dos cualesquiera entre la interfaz Hall para cambiarlo, cada vez que cambia la prueba de energía) hasta que la alimentación pueda girar suavemente después de que el funcionamiento muestra que el cableado es correcto, hay seis combinaciones de cableado, ¡por favor!Vea la figura a continuación
Cables de fase del motor y la tabla de valores de cables de señal Hall
MA MB MC Los cables de fase del motor se pueden conectar sin ningún problema y solo se pueden ajustar los cables de señal Hall.
Los cables de fase del motor se pueden dejar conectados y solo los cables de señal Hall se pueden ajustar para corresponder a la conexión de secuencia de fase Hall:
1 ah hb hc
2 hc ah hb
3 hb hc ha
4 ah hc hb
5 hb ha hc
6 hc hb ha
Hay 6 combinaciones de los métodos de cableado anteriores, 1 es correcto, 2 y 3 motores
