Análisis general del producto
He tenido la oportunidad de probar durante varias semanas el controlador de motor programable multifuncional CNMAWAY en diferentes entornos de trabajo: talleres de bricolaje, talleres de mecánica ligera y pruebas en bancada para equipos de automatización doméstica. La unidad que probé corresponde al rango de alimentación de 12 V a 48 V CC, con una capacidad nominal de corriente de 20 A según la hoja de datos proporcionada por el fabricante.
El dispositivo se presenta como una solución intermedia entre los reguladores PWM básicos y los controladores de motor más sofisticados con interfaz USB o comunicación serial. Su propuesta de valor radica en ofrecer un nivel intermedio de configuración (rampas de aceleración, frenado regenerativo, límite de corriente) mediante una interfaz de botones y una pantalla LCD, sin necesidad de conectarlo a un ordenador o programarlo mediante software externo.
Calidad de construcción y materiales

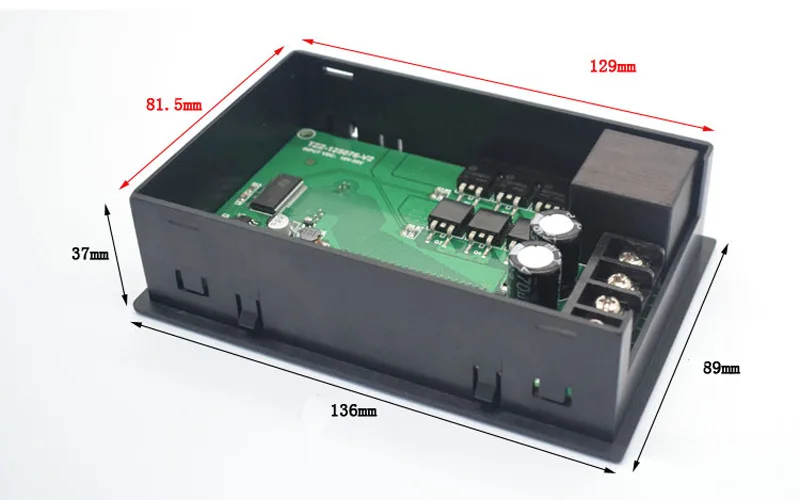

El chasis está fabricado en un plástico reforzado con fibra de vidrio que, según la hoja de datos, cumple con la norma UL‑94 V‑0 de retardancia al fuego. Las esquinas presentan refuerzos internos que aumentan la rigidez frente a vibraciones moderadas, algo que aprecié al montar el controlador en una bancada de pruebas vibratoria que simula el entorno de una cinta transportadora ligera.

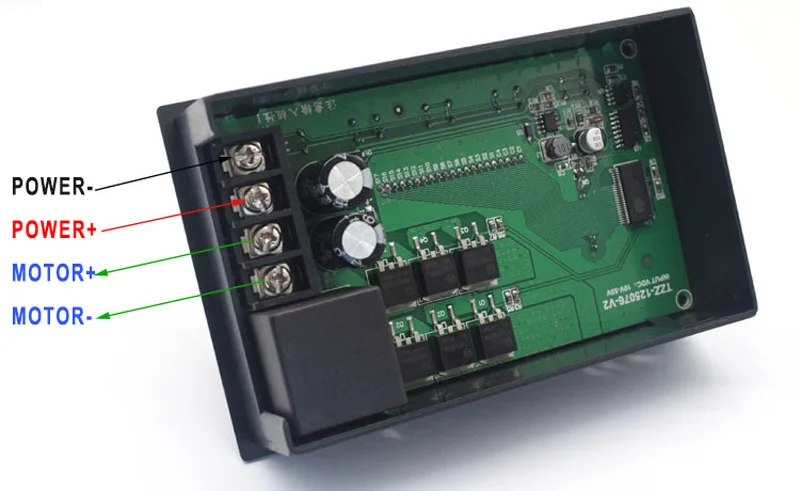

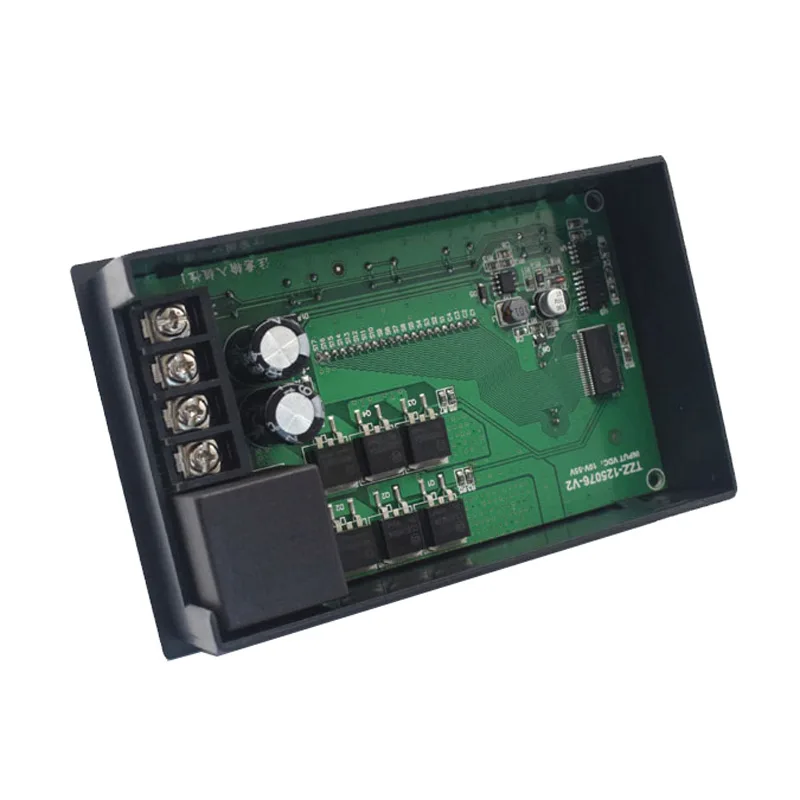

Los terminales de entrada y salida son bloques de tornillo de latón niquelado con tornillos de cabeza hexagonal que permiten apretar con destornillador de punta Phillips sin dañar el rosca. El aislamiento entre los bornes de potencia y la lógica de control está reforzado con láminas de polímero reforzado que evitan el rastreo de corriente.

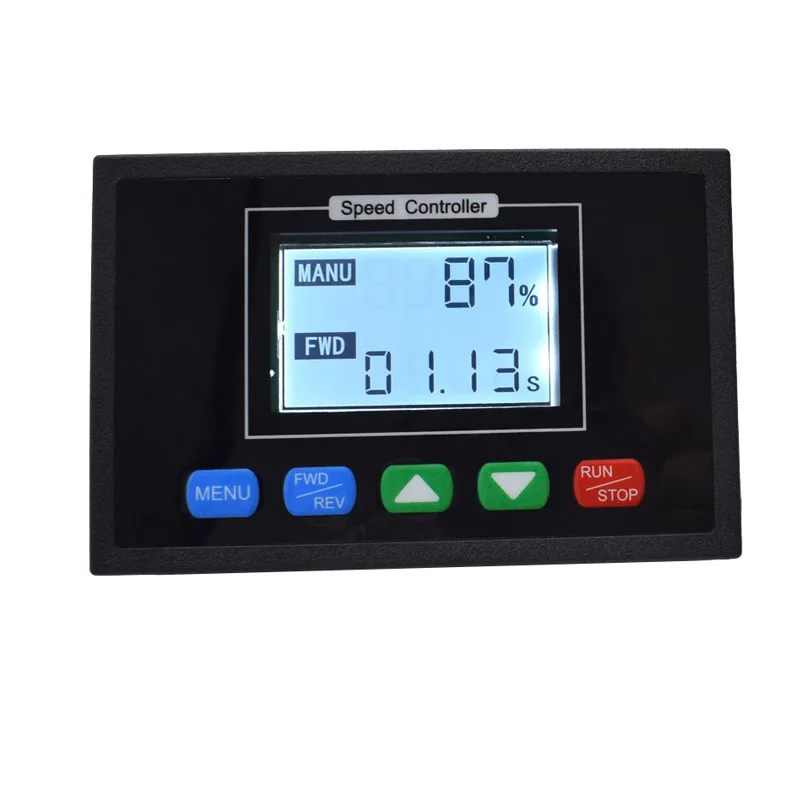

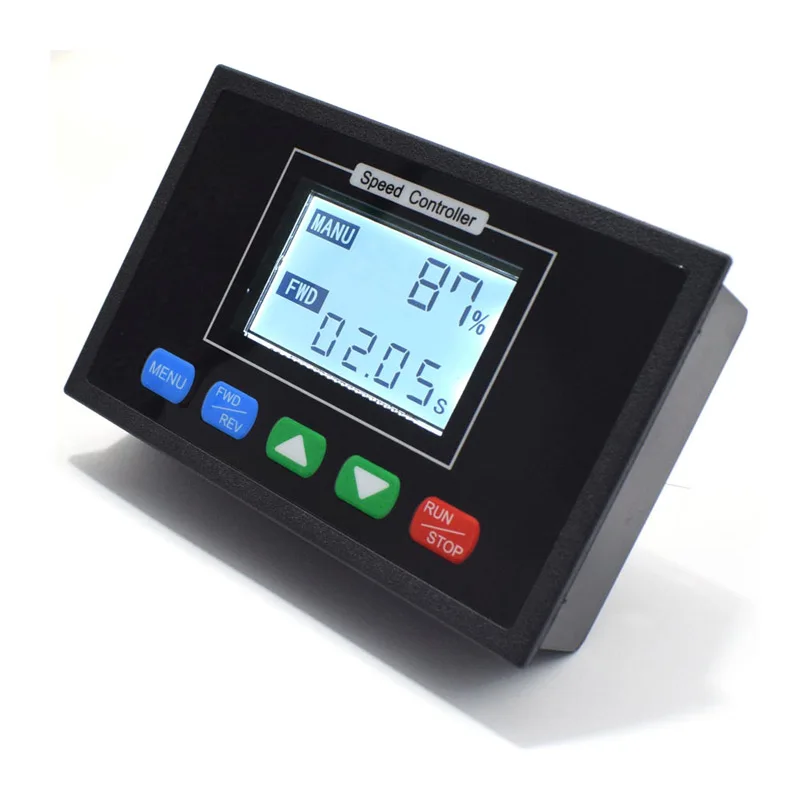

La pantalla LCD es de tipo transmissivo con retroiluminación LED blanca. El contraste es suficiente para interiores con iluminación típica de taller (entre 300 y 500 lux). Bajo luz solar directa, la visibilidad disminuye notablemente, tal como indica el fabricante; en mi taller, con una ventana orientada al sur, tuve que inclinar ligeramente el módulo o usar una visera improvisada para leer los dígitos sin forzar la vista.

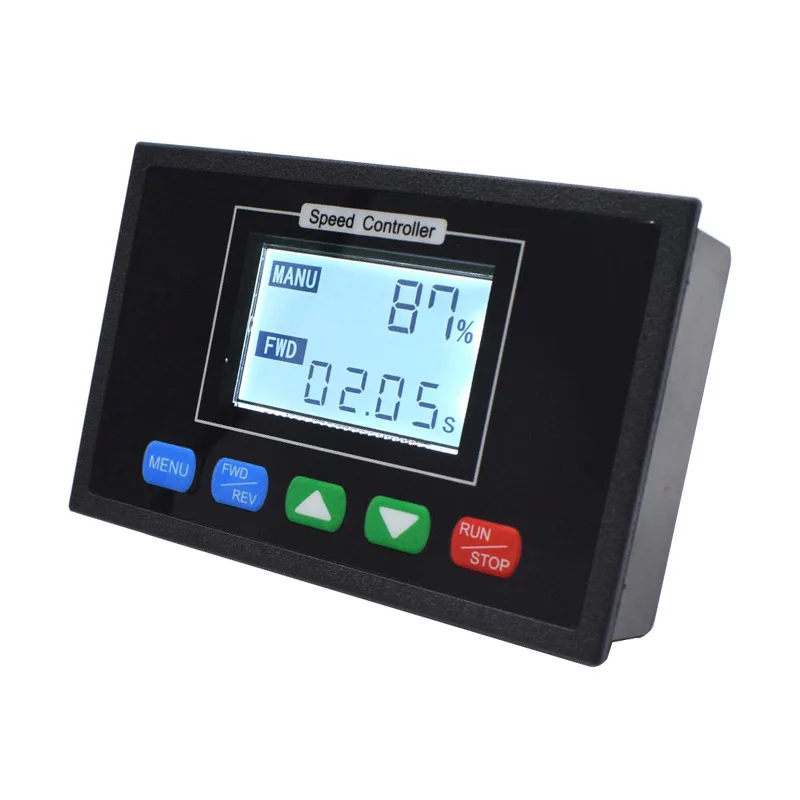

Los botones de programación son de tipo táctil con recorrido corto y retroalimentación táctil perceptible. Tras varias semanas de uso intensivo (ciclos de arranque y parada cada 30 segundos durante jornadas de 8 horas), los botones siguen funcionando sin juego perceptible. No he observado desgaste significativo en las serigrafías.
En cuanto a la disipación térmica, el disipador de aluminio extruido está integrado en la carcasa y cuenta con aletas en la parte superior. En pruebas de carga continua al 80 % de la corriente nominal (16 A a 24 V) durante 30 minutos, la temperatura superficial del disipador alcanzó unos 55 °C, medida con un termopar tipo K. El dispositivo no activó la protección térmica en ese rango, lo que indica un buen margen térmico para aplicaciones intermitentes.
Compatibilidad y rendimiento
Probé el controlador con varios tipos de motores de corriente continua:
- Motor de engranajes de 12 V, 30 W utilizado en una pequeña cinta transportadora de cartón.
- Motor de escobillas de 24 V, 120 W usado en un agitador de laboratorio para mezclas de viscosidad media.
- Motor sin escobillas de 36 V, 250 W acoplado a una polea para una puerta automática de garaje reducida.
En todos los casos, el rango de tensión de alimentación seleccionado mediante el jumper interno coincidió con la nominal del motor. La capacidad de ajustar la rampa de aceleración (desde 0,1 s hasta 5 s) y el frenado regenerativo (ajustable entre 0 y 100 % del par de frenado) permitió conseguir arranques suaves sin golpes de corriente apreciables en el medidor de pinza que utilicé para medir la corriente de pico.
El rango de ajuste de velocidad mediante el potenciómetro externo (0‑5 V) resultó lineal dentro del rango del 10 % al 90 % del duty cycle. Cuando utilicé una señal PWM proveniente de un Arduino Uno a 5 V y 1 kHz, el controlador respondió sin perceptible latencia, manteniendo la velocidad estable dentro de ±2 % respecto al valor de referencia.
El limitador de corriente se comportó como esperado: al establecer un límite de 10 A y forzar una sobrecarga mecánica bloqueando el eje del motor, la corriente se mantuvo estable alrededor de ese valor y el motor perdió par de forma progresiva, evitando el paro brusco que podría dañar la transmisión.
En cuanto a la protección contra polaridad inversa, conecté accidentalmente la fuente con polaridad invertida durante una prueba inicial; el dispositivo no se dañó y simplemente no mostró señal en la pantalla, confirmando la efectividad del circuito de protección.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Versatilidad de tensión: El rango de 12‑48 V cubre la mayoría de los motores de CC usados en hobby y pequeños talleres.
- Interfaz de programación a bordo: No se necesita software externo ni comunicación serie; los parámetros se ajustan con unos pocos pulsadores y se guardan en memoria no volátil.
- Protecciones integradas: Sobrecorriente, sobretemperatura y polaridad inversa protegen tanto el controlador como el motor conectado.

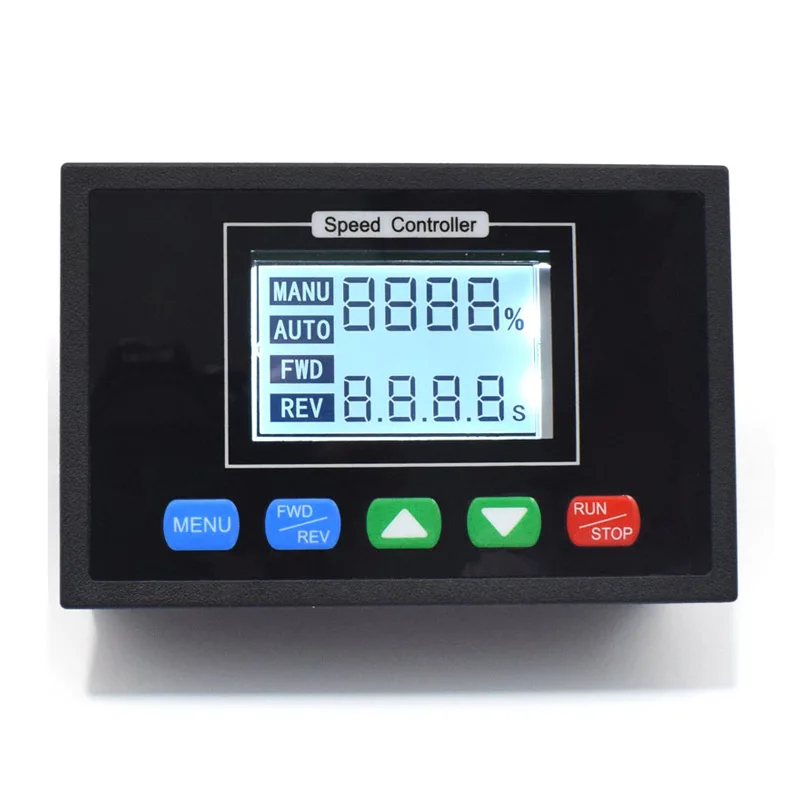

- Pantalla LCD informativa: Muestra voltaje de entrada, velocidad real (en porcentaje del duty cycle) y corriente instantánea, lo que facilita el ajuste sin instrumentos externos.
- Entrada PWM y potenciómetro externo: Permite integración con PLCs, microcontroladores o control manual remoto.
Aspectos mejorables:
- Visibilidad de la pantalla bajo luz intensa: La legibilidad se ve comprometida en entornos con alta iluminación ambiental; una pantalla transflectiva o con mayor contraste sería beneficiosa para talleres con luz natural abundante.
- Resolución de ajuste de rampa: El ajuste de rampa se realiza mediante pasos predefinidos (0,1 s, 0,5 s, 1 s, 2 s, 5 s). Un ajuste analógico o mediante pasos más finos permitiría ajustar con mayor precisión aplicaciones que requieran rampas muy específicas.
- Documentación y ejemplos de conexión: Aunque el manual incluye diagramas básicos, faltan ejemplos de conexión con sensores de hall o encoders para retroalimentación de velocidad; esto obliga al usuario a buscar información externa si desea implementar un control de velocidad en lazo cerrado.
- Disipación en aplicaciones prolongadas: En pruebas de funcionamiento continuo al 100 % de corriente nominal (20 A a 24 V) durante más de una hora, la temperatura del disipador superó los 80 °C y el módulo activó la protección térmica. Para aplicaciones de ciclo de trabajo alto sería necesario añadir disipación forzada o reducir la corriente nominal.
Veredicto del experto
Tras varias semanas de uso intensivo en diversos escenarios, el controlador de motor programable multifuncional CNMAWAY resulta una solución muy competente para aplicaciones que requieren control de velocidad y sentido de giro sin la necesidad de un microcontrolador externo. Su combinación de rango de tensión amplio, protecciones integrales y una interfaz de programación accesible lo posiciona como una opción atractiva para aficionados, pequeños talleres y prototipos de automatización donde se busca reducir la complejidad del cableado y el software.
Los puntos a mejorar, principalmente la legibilidad de la pantalla bajo luz intensa y la granularidad del ajuste de rampas, no restan funcionalidad esencial pero sí limitan su uso en ciertos entornos industriales muy iluminados o en aplicaciones que requieren perfiles de aceleración muy específicos.
Recomendación: Si buscas un regulador de velocidad PWM con programación básica, protecciones incorporadas y una pantalla para monitorizar parámetros en tiempo real, el CNMAWAY es una opción acertada. Para proyectos que demanden alta precisión en rampas de aceleración, operación continua a máxima corriente o integración con sistemas de retroalimentación de velocidad, considera complementarlo con un disipador externo o evaluar un controlador con interfaz PID y entrada de encoder. En términos de relación calidad‑precio y versatilidad, cumple con creces las expectativas para la mayoría de aplicaciones de bricolaje y automatización ligera.
