Descripción

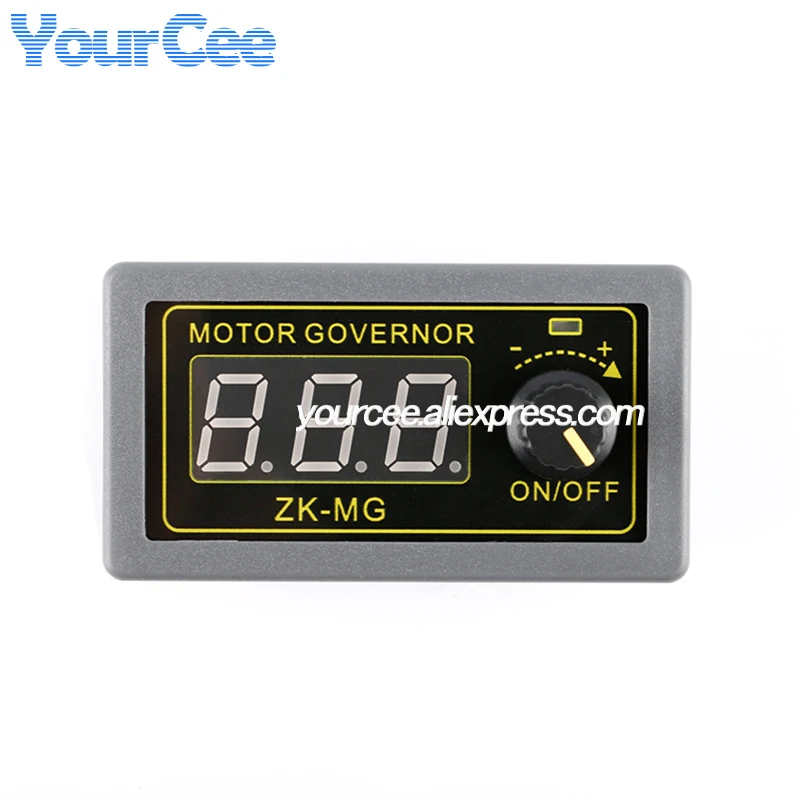

Operación de la perilla del codificador digitalEn la interfaz predeterminada: (el ciclo de trabajo se muestra de forma predeterminada)Pulsación corta: interruptor de arranque y parada del motorMantenga presionado 10 segundos para ingresar a la interfaz de configuraciónRotación en sentido antihorario: la relación de trabajo disminuyeRotación en el sentido de las agujas del reloj: mayor ciclo de trabajoDebajo de la pantalla de configuración:Pulsación corta: seleccione los parámetros de configuración y cambie entre ON-OFF, límite inferior del ciclo de trabajo, límite superior del ciclo de trabajo y trabajofrecuencia.ON-OFF es para configurar que el módulo esté normalmente abierto o cerrado de forma predeterminada.Gire el codificador para cambiar al estado de encendido y apagado predeterminado. La forma de visualización del límite inferior del ciclo de trabajo es "L" + dos dígitos, la forma de visualización del límite superior del ciclo de trabajo es "H" + dos dígitos o "100", y la forma de visualización de la frecuencia de trabajo es "F" + dos dígitos.Mantenga presionado 2 segundos: salga de la interfaz de configuraciónRotación en sentido antihorario: se reducen la configuración correspondienteRotación en el sentido de las agujas del reloj: los parámetros de configuración aumentan en consecuenciaLa interfaz del botón de parada en la parte posteriorTeclas de interruptor externas o nivel de 3,3 V. No lo utilice en entornos electromagnéticos complejos porque no hay protección dentro del circuito.(tenga en cuenta que el interruptor externo debe usar el botón o la tecla de reinicio automático, presione para abrir y luego presione para cerrar; no puede realizar la función de salida encendida cuando el interruptor está siempre cerrado y la salida apagada cuando el interruptor no está cerrado.

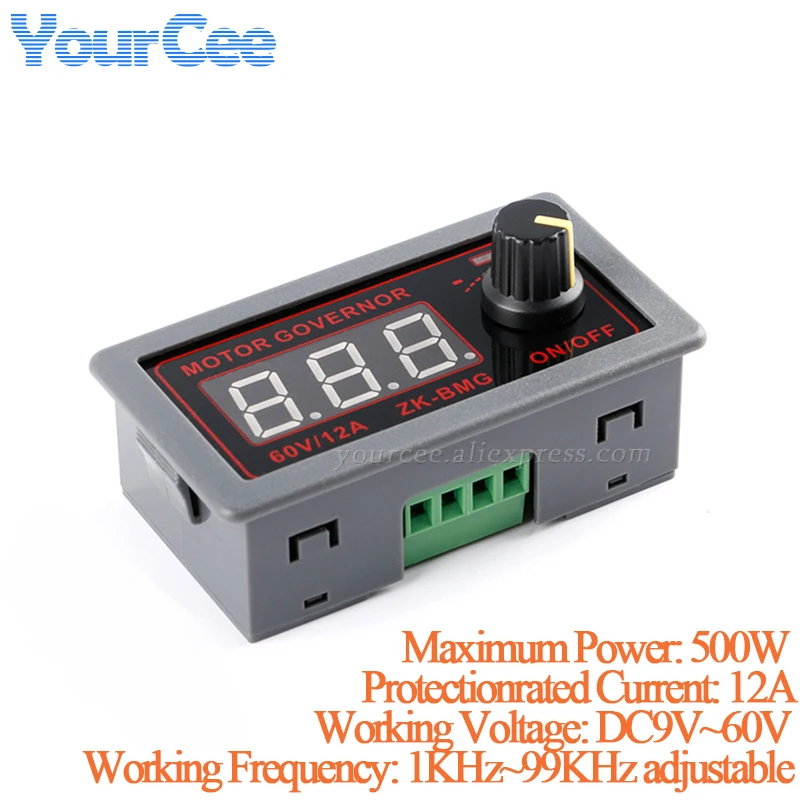

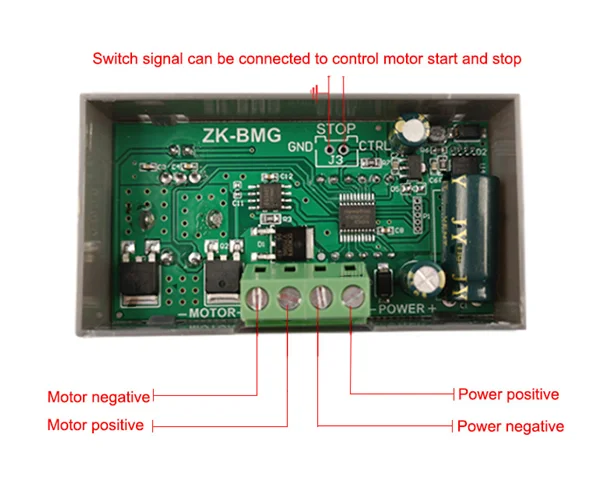

Este producto es un codificador digital, con botón de inicio y parada, y puede ser un control de interruptor externo, para cumplir con una variedad de requisitos de control, función de arranque suave del motor, arranque el motor cuando la corriente aumenta lentamente, sin corriente de impacto, protege eficazmente el motor., extienda la vida útil del motor, perilla codificadora digital para ajustar la velocidad del motor, que el ajuste normal del potenciómetro, mayor precisión, mejor consistencia.
Voltaje de funcionamiento: DC5V ~ 30V, protección anti-reversa de entrada
Corriente nominal: 5A corriente máxima 15A
Potencia MÁXIMA: 150W
Frecuencia de trabajo: 1KHz 99KHz ajustable, paso 1KHz, frecuencia predeterminada de 20KHz, precisión de aproximadamente 1%
Ciclo de trabajo: 0-100%, paso del 1%

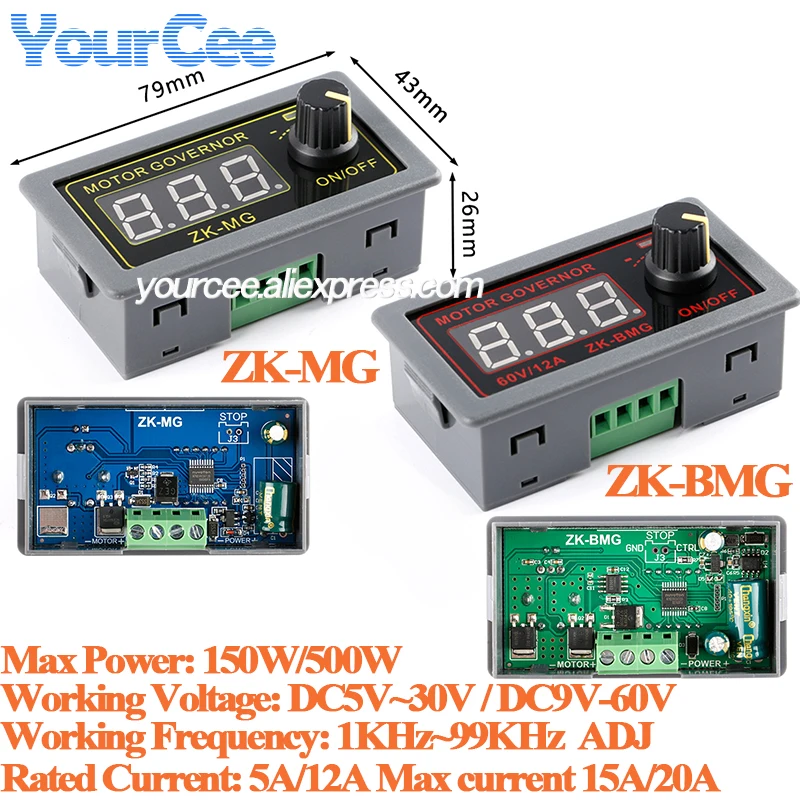

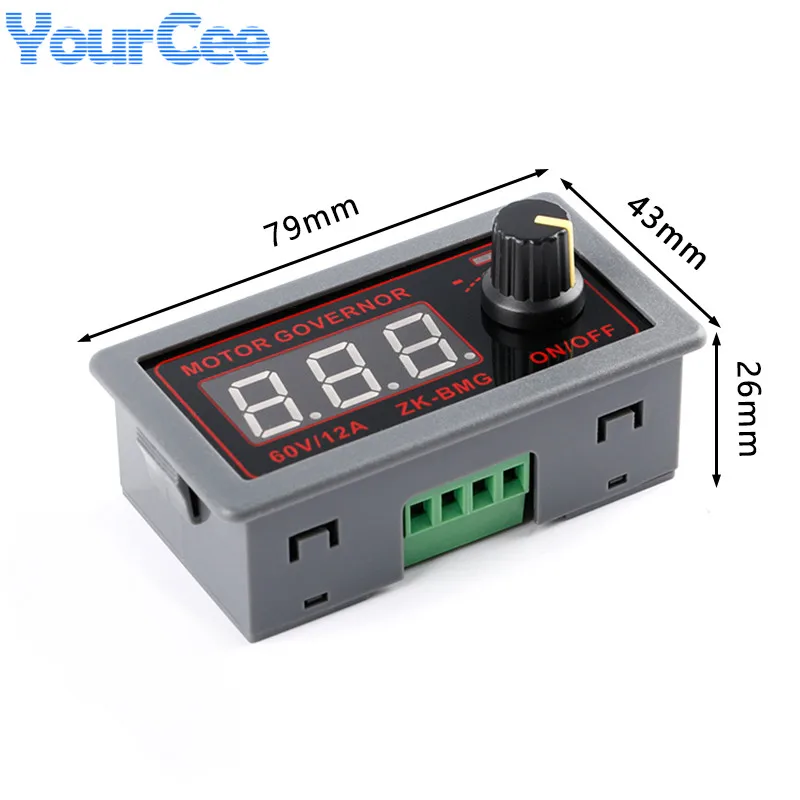

Tamaño del producto: 79 mm * 43 mm * 26 mm
Parámetro de apagado guardado
