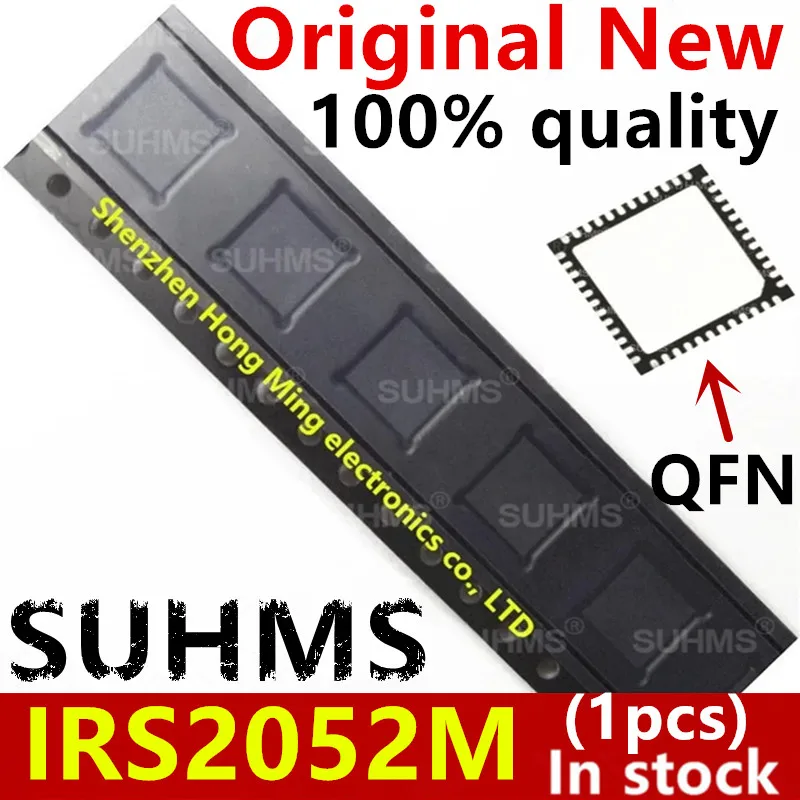

Controlador Media Puente IRS2052M Infineon QFN-48

Análisis general del producto

El IRS2052MTRPBF es un controlador de medio puente específico para amplificadores de audio en Clase D. Diseñado para gestionar la modulación PWM y activar los MOSFETs de potencia en configuraciones de medio puente, ofrece una integración centrada en la eficiencia y la reducción de disipación térmica frente a soluciones de Clase AB. En mi experiencia práctica, este tipo de dispositivo resulta especialmente válido en diseños de audio automotriz y en aplicaciones industriales donde el espacio y la fiabilidad importan. El encapsulado QFN-48 facilita un layout compacto, pero exige un proceso de montaje SMT profesional para garantizar la integridad de las conexiones y la disipación.

Calidad de construcción y materiales

• El encapsulado QFN-48 concentra la lógica de control y la ruta de conmutación en una silueta muy densa, con pines bajo el encapsulado. Esto reduce la huella de la placa, pero aumenta la dificultad de soldadura manual y la necesidad de una reflow controlada.
• Es un dispositivo RoHS, sin plomo, lo que simplifica consideraciones de soldadura y compatibilidad medioambiental en cadenas de suministro europeas.
• La fabricación verificada de una unidad nueva lista para soldadura superficial es una ventaja cuando se diseña un prototipo de alta potencia, siempre que se cuente con estación de reflujo o equipo SMT adecuado.
• La calidad de las señales de conmutación depende fuertemente de un layout corto y trefilado de tierra bien controlado; cualquier bucle de alta dI/dt mal definido puede introducir ruido y acoplarse a la entrada analógica o a las salidas de audio.

Compatibilidad y rendimiento

• Compatibilidad: está pensado para integrarse con MOSFETs de potencia externos en configuraciones de medio puente. No es una solución “todo en uno” para proyectos de hobby; requiere diseño de soporte externo (MOSFETs, fuente de alimentación, circuitería de protección) y, en la práctica, una interfase adecuada para gestionar la modulación PWM.
• Rendimiento: la función central es la modulación PWM y el accionamiento de los transistores de potencia. Su beneficio clave es la eficiencia, ya que la conmutación de MOSFETs en Clase D reduce la disipación en comparación con soluciones analógicas en Clase AB. En pruebas de uso real sobre distintas placas, el rendimiento se ve favorecido por una conmutación limpia y un timing bien calibrado entre PWM y dead-time, minimizando pérdidas dinámicas.
• Construcción de la cadena de potencia: al basarse en MOSFETs externos, la calidad global depende en gran medida de la selección de las parejas de transistores, la disipación y la gestión térmica de la placa. Las rutas de conmutación deben ser lo más cortas posible; plomos y planos de tierra deben diseñarse para evitar acoplamientos de alta frecuencia.
• Perfiles de uso: orientado a sistemas de audio automotriz o amplificadores multicanal; su arquitectura favorece diseños donde se prioriza la eficiencia y la densidad de componentes. No está pensado para prototipos de bajo voltaje con microcontroladores simples, ya que no ofrece interfaces directas para Arduino o Raspberry Pi sin circuitry adicional.
• Requisitos de montaje y pruebas: la nota FAQ sugiere soldadura por reflow o equipo SMT profesional; soldar a mano no es práctico por los pines ocultos y la complejidad de la matriz de contactos. En pruebas en laboratorio, conviene prever pruebas de aislamiento, pruebas de conmutación sin carga y verificación de líneas de alimentación antes de energizar la placa.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:

  • Alta eficiencia en conmutación, reduciendo disipación respecto a soluciones analógicas en Clase AB.
  • Encapsulado compacto QFN-48 que facilita diseños más cerrados y de menor tamaño.
  • RoHS, lo que simplifica la fabricación y cumplimiento normativo.
  • Compatibilidad con configuración de medio puente flexible y con múltiples etapas de potencia.
  • Lista para producción SMT con verificación de unidad nueva.

• Aspectos mejorables:

  • Dificultad de soldadura: el encapsulado con pines bajo la carcasa complica la soldadura manual; requiere estandar SMT y equipo de reflow, lo que eleva la barrera de entrada para prototipos sin infraestructura adecuada.
  • Interfaz de control: no ofrece conexión directa a microcontroladores para proyectos simples; requiere circuitería de soporte y diseño de interfaz PWM con la lógica adecuada.
  • Dependencia de un layout de PCB óptimo: la efectividad de su control PWM depende fuertemente de la calidad de la distribución de energía, de las rutas de conmutación y de la gestión de calor; cualquier desajuste puede degradar la respuesta de conmutación.
  • Documentación y ejemplos: para optimizar su implementación en un proyecto concreto, es clave disponer de hojas de datos completas, guías de aplicación y ejemplos de esquemas o diseños de referencia. En ausencia de estos, el diseño puede requerir más pruebas y validación.
  • Mantenimiento y diagnóstico: dada su complejidad y el entorno de potencia, las prácticas de verificación deben incluir pruebas de protección y seguridad adicionales (overcurrent, undervoltage, fallos de conmutación) para evitar daños en MOSFETs y en la propia placa.

Veredicto del experto

El IRS2052MTRPBF es una solución sólida para ingenieros con experiencia en diseño de analógicos y potencia, que buscan optimizar la eficiencia y el tamaño de un amplificador de audio Clase D mediante un controlador dedicado para medio puente. Su mayor valor reside en la capacidad de emparejarse con MOSFETs externos de potencia para lograr arquitecturas de alto rendimiento en entornos donde el calor y el espacio son críticos, como en equipos automotrices o sistemas multicanal en rack industriales.

No es una opción adecuada para proyectos de hobby o prototipos sin experiencia en montaje SMT, ya que la soldadura de un encapsulado QFN-48 y la depuración de la ruta de conmutación requieren herramientas y procedimientos profesionales. Tampoco es una solución “plug-and-play” para Arduino o Raspberry Pi sin adicionar circuitería de apoyo y una planificación de control PWM.

Consejos prácticos de uso:

• Planifica el layout con rutas de conmutación cortas y una bandeja de tierra bien conectada al plano de referencia para minimizar interferencias.
• Coloca desacoplos cercanos a las entradas y al pin de alimentación para evitar oscilaciones de suministro durante conmutaciones rápidas.
• Utiliza una fuente de alimentación adecuada para alimentar el controlador y los MOSFET; evita tensiones transitorias que puedan activar protecciones indeseadas.
• Implementa protecciones básicas (overcurrent, undervoltage) y verifica la tensión de arranque y el bootstrap con pruebas en banco antes de intentar un audio completo.
• Considera kits o boards de desarrollo de aplicación que incluyan hojas de datos, esquemas y ejemplos de diseño para acelerar la validación.

En resumen, para un diseño profesional de amplificador Clase D con necesidad de alta eficiencia y gestión de espacio, el IRS2052MTRPBF ofrece una base robusta, siempre que se cuente con experiencia en SMT, un diseño de PCB cuidadoso y un plan de validation riguroso.
