Tamaño
Descripción

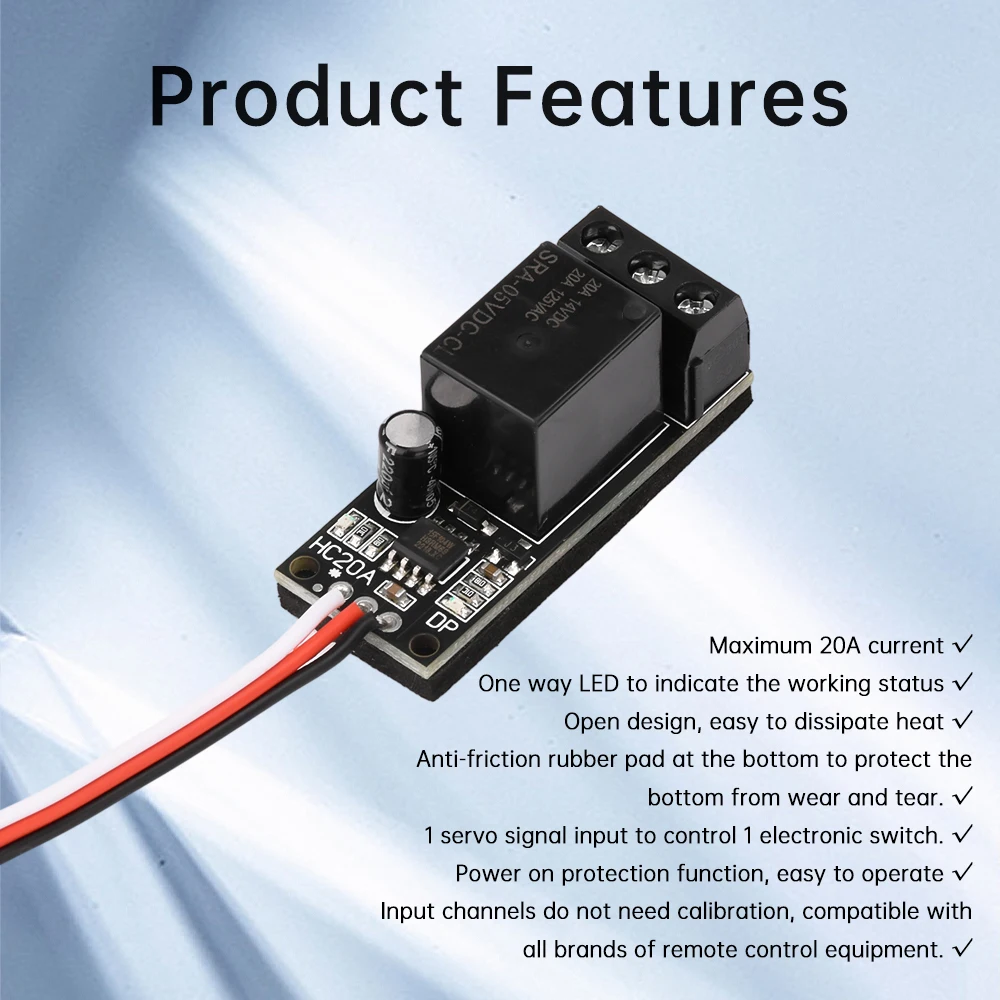

Característica:

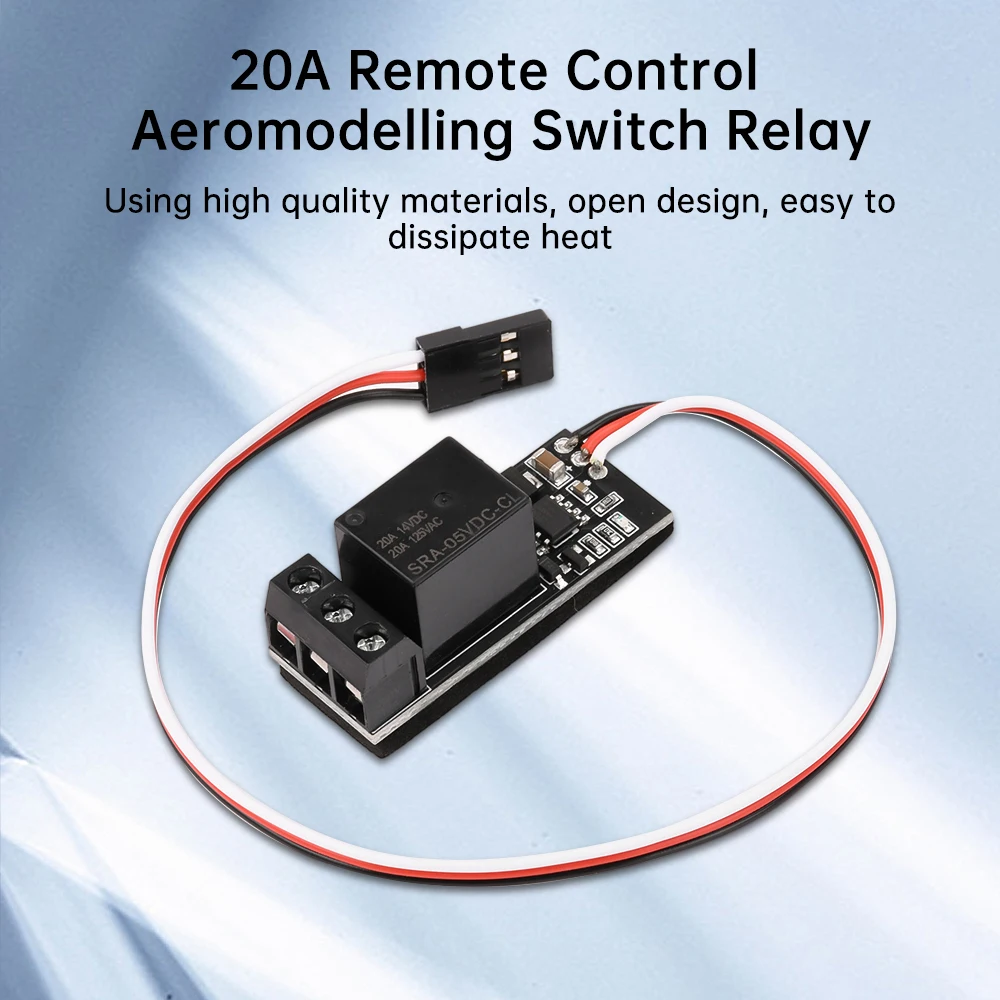

1. Utilice materiales de alta calidad y diseño abierto para una fácil disipación del calor
Entrada de señal servo 2,1, controlando un interruptor electrónico
3. Almohadilla de goma antidesgaste inferior, que protege eficazmente la parte inferior del desgaste.

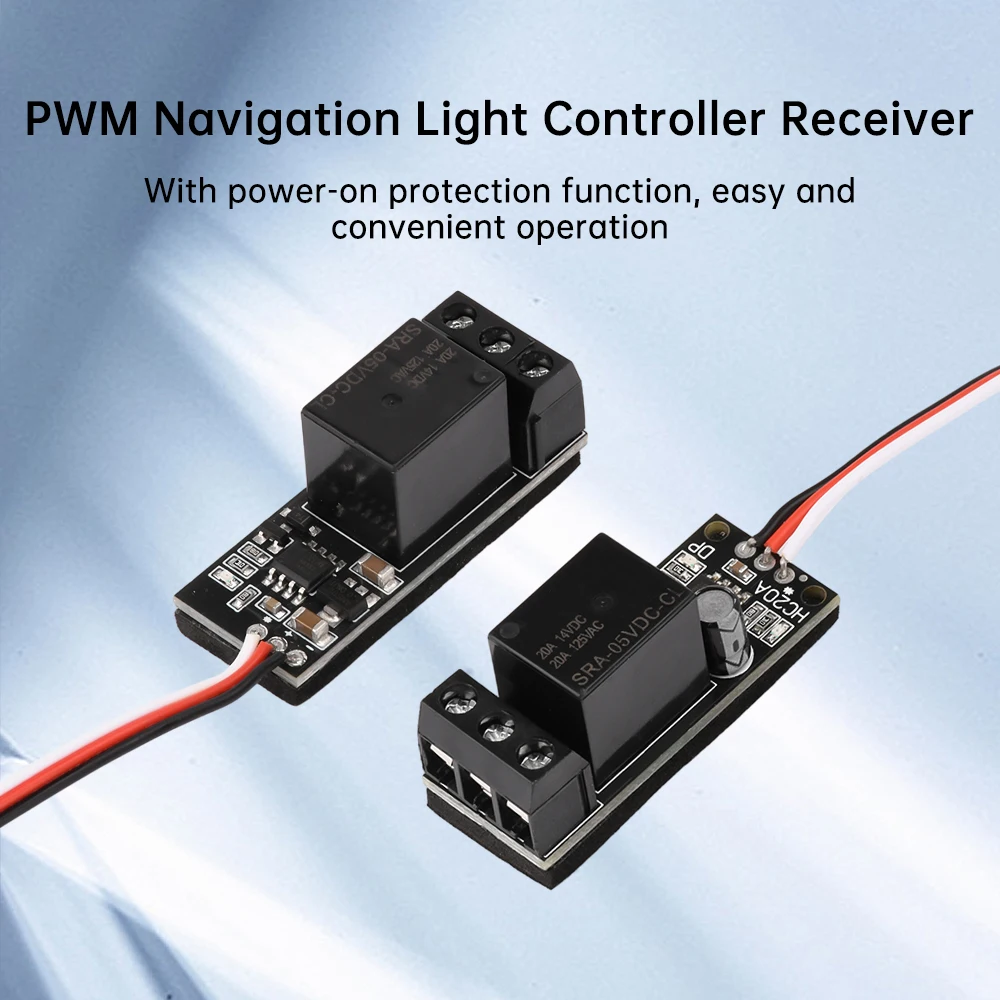

4. Equipado con función de protección de encendido, operación fácil y conveniente
5. Amplio rango de aplicaciones, adecuado para el control remoto de lanzamientos de modelos de cohetes, control de sistemas de armas de aviones reales, control de humo de modelos de aviones, control de varios sistemas de interruptores remotos, etc.
Parámetros del producto
Voltaje: solo admite receptor de voltaje de 5V, de lo contrario puede causar daños en el módulo. Si el receptor y el servo utilizan un sistema de alto voltaje, se debe agregar un módulo de reducción de voltaje al módulo
Cable negro HC20ADP: polo negativo; línea roja: V a menos de voltaje de entrada superior a 4 5,3 V; Línea Blanca: línea de señal
Línea negra: polo negativo; Línea roja: entrada superior a 5V a menos de 10V; Línea blanca: línea de señal
(Se recomienda su uso con una fuente de alimentación de 6V o superior, hasta un máximo de 12V, con una batería 3S).
Corriente de espera del módulo: aproximadamente 10mA
Consumo de corriente de trabajo: aproximadamente 135mAh
El módulo utiliza grandes condensadores para la estabilización del voltaje, lo que garantiza un funcionamiento más estable y menos interferencias
Voltaje del receptor 5V (dos luces rojas, sin luz verde)
Voltaje del receptor 5V-10V (con solo una luz roja en funcionamiento)
Rango de recorrido dentro de 1000us ~ 2000us, con 1500 cerrado y 1500 de trabajo
Descripción de la función:

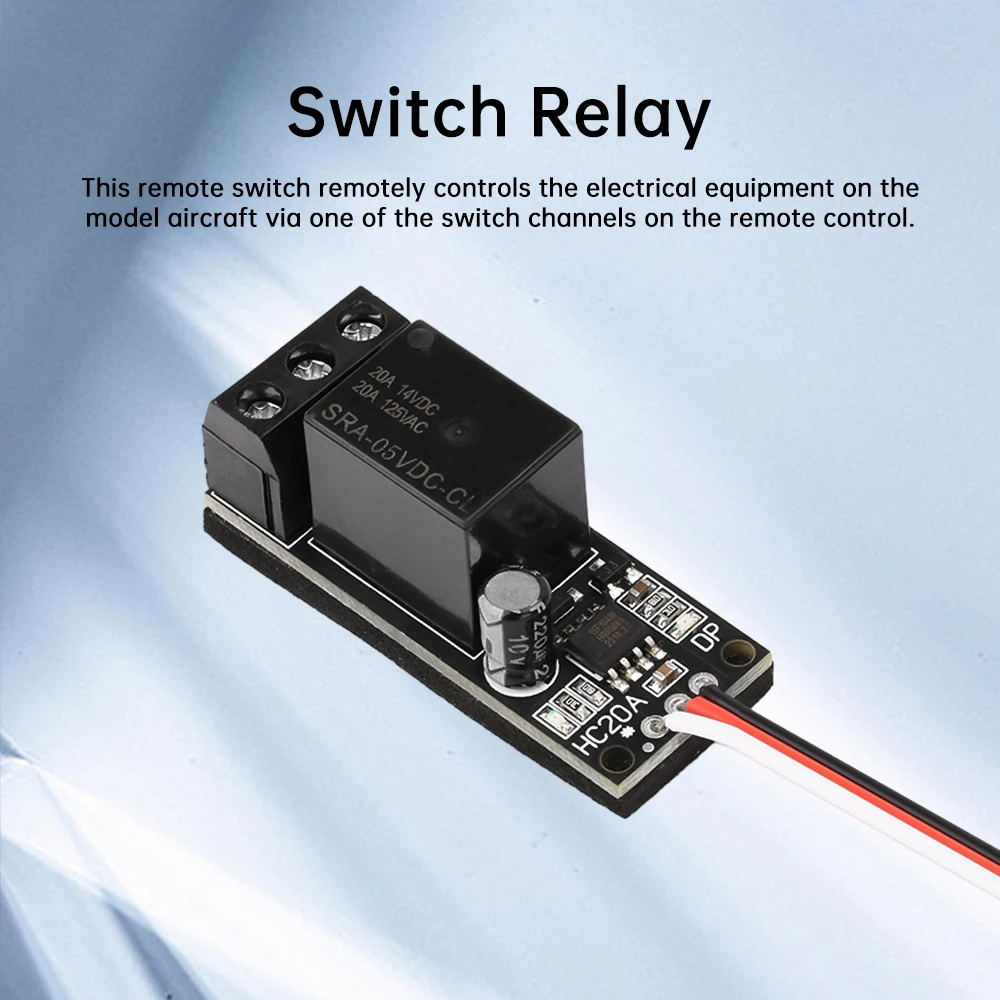

El interruptor remoto controla de forma remota el equipo eléctrico en el modelo de la aeronave a través de un cierto canal de interruptor en el control remoto, y un LED muestra dinámicamente el estado actual del interruptor en tiempo real, por lo que no hay necesidad de un manual de operación y se puede dominar rápidamente.
Aplicaciones típicas:

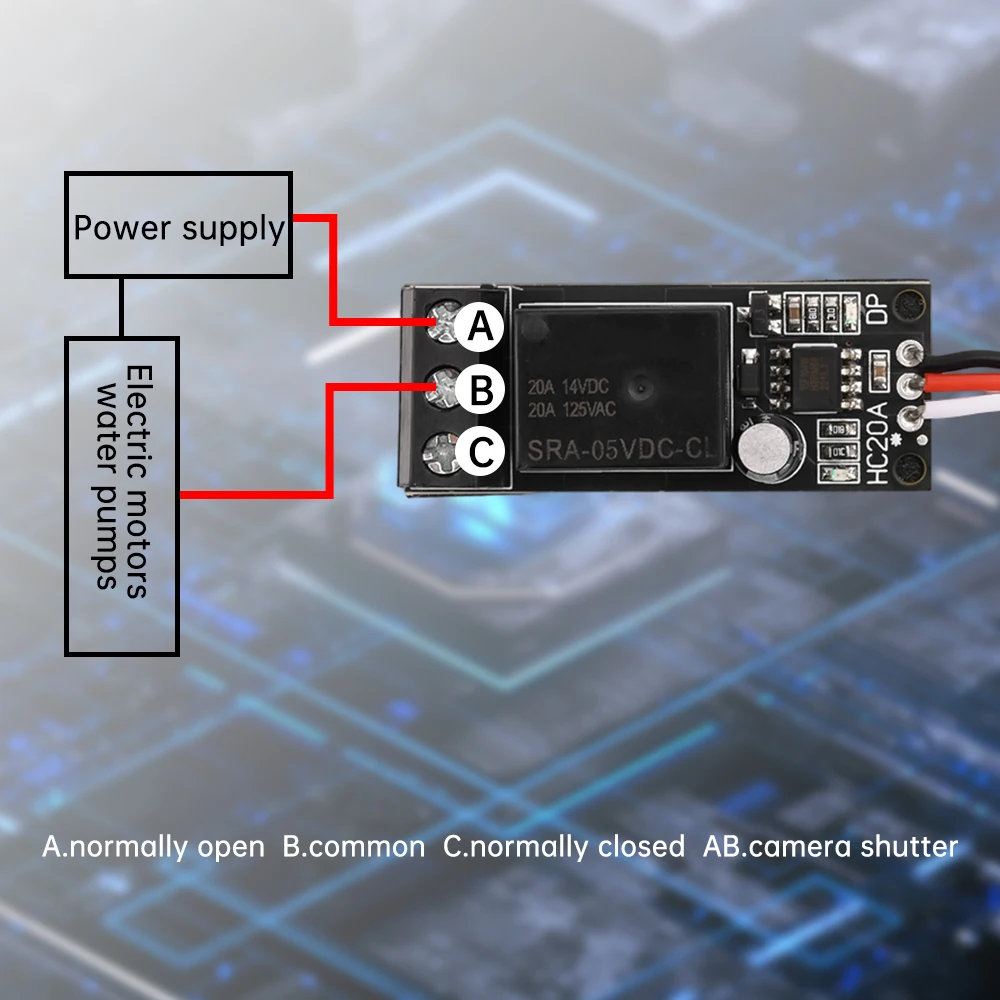

1. Conexión
Inserte el cable de entrada de señal en un canal receptor inactivo que corresponda a un interruptor en el control remoto.
Cuando se conecte al receptor, la luz indicadora de encendido se iluminará.
Cuando el canal del interruptor está abierto, la luz indicadora de trabajo está encendida; de lo contrario, está apagada.
2. Modo DE TRABAJO
La luz LED roja indica la luz indicadora de encendido.
La luz LED verde indica el estado de funcionamiento del relé.
3. Disparador
Encienda la luz LED verde del interruptor (OFF ON- ) en el control remoto y active el relé.
Paquete incluido:1 x 20A Relé RC Modelo PWM Controlador de luz de navegación Interruptor receptor para modelos de aviones Equipo eléctrico
