Descripción

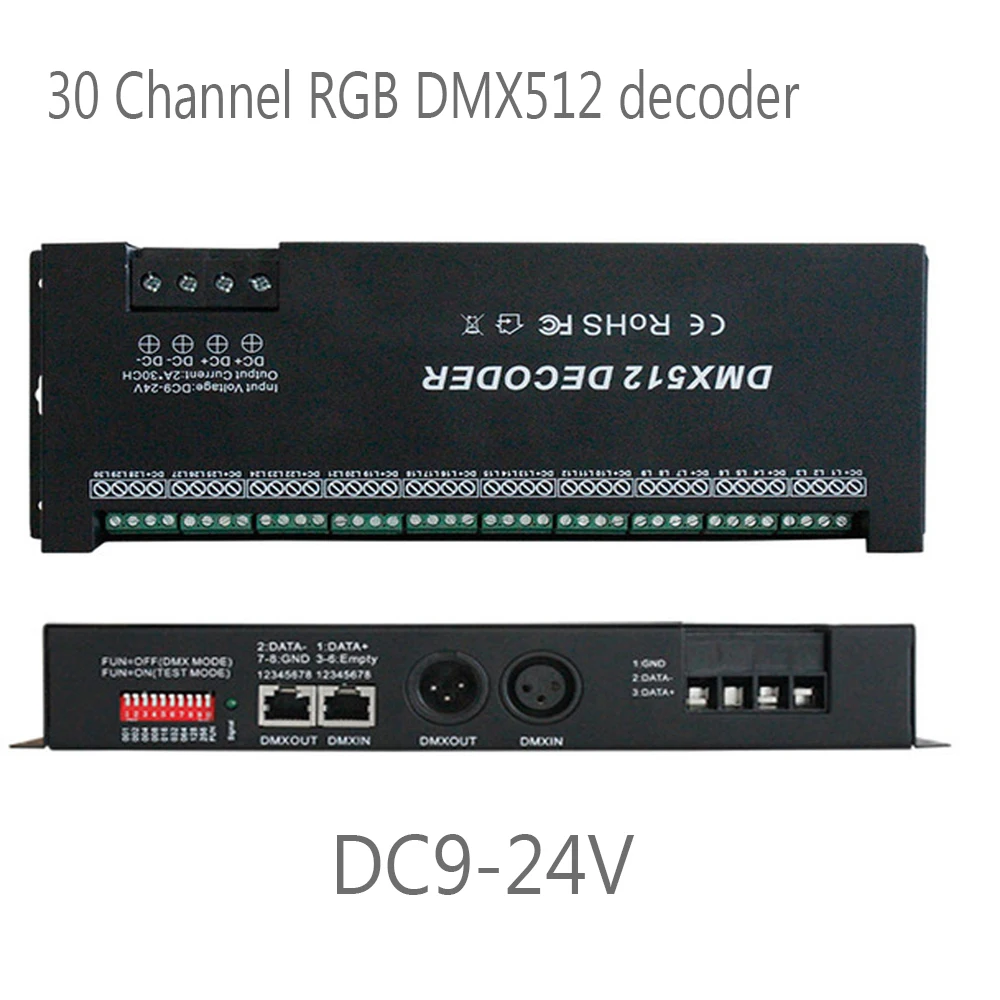

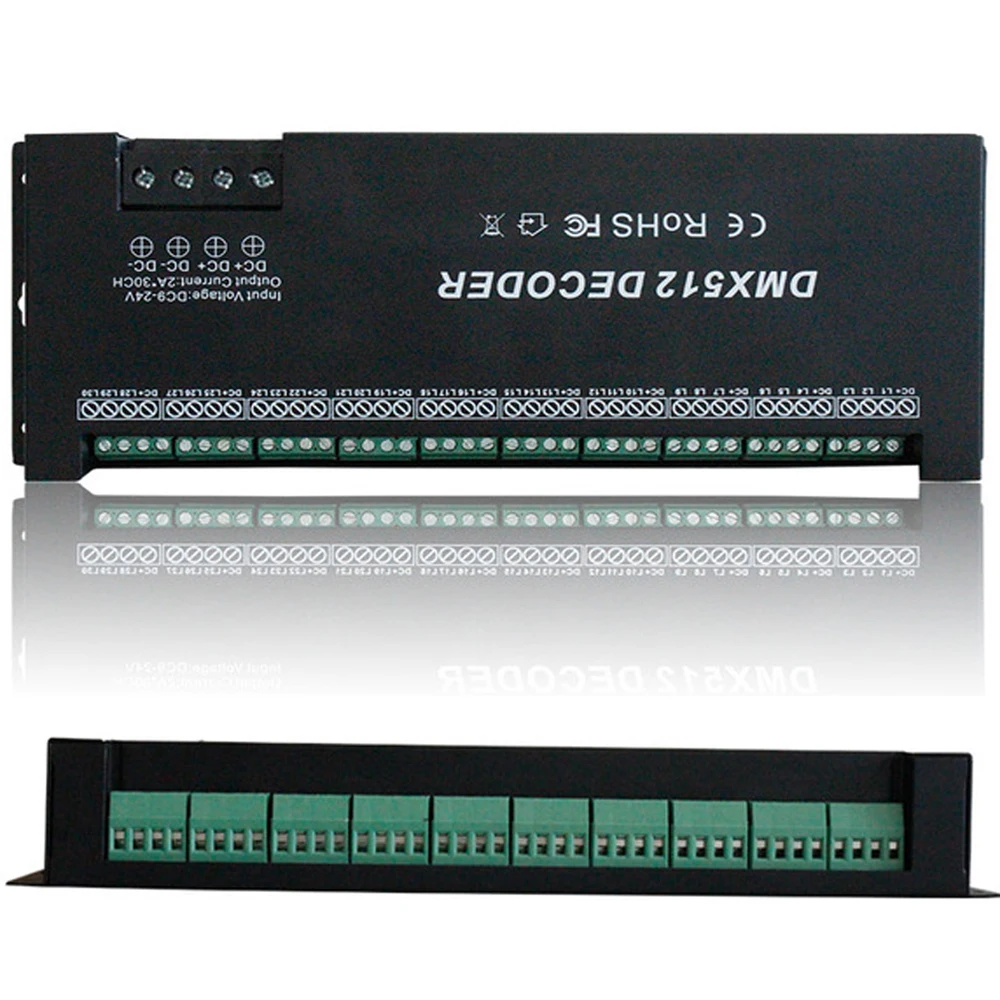

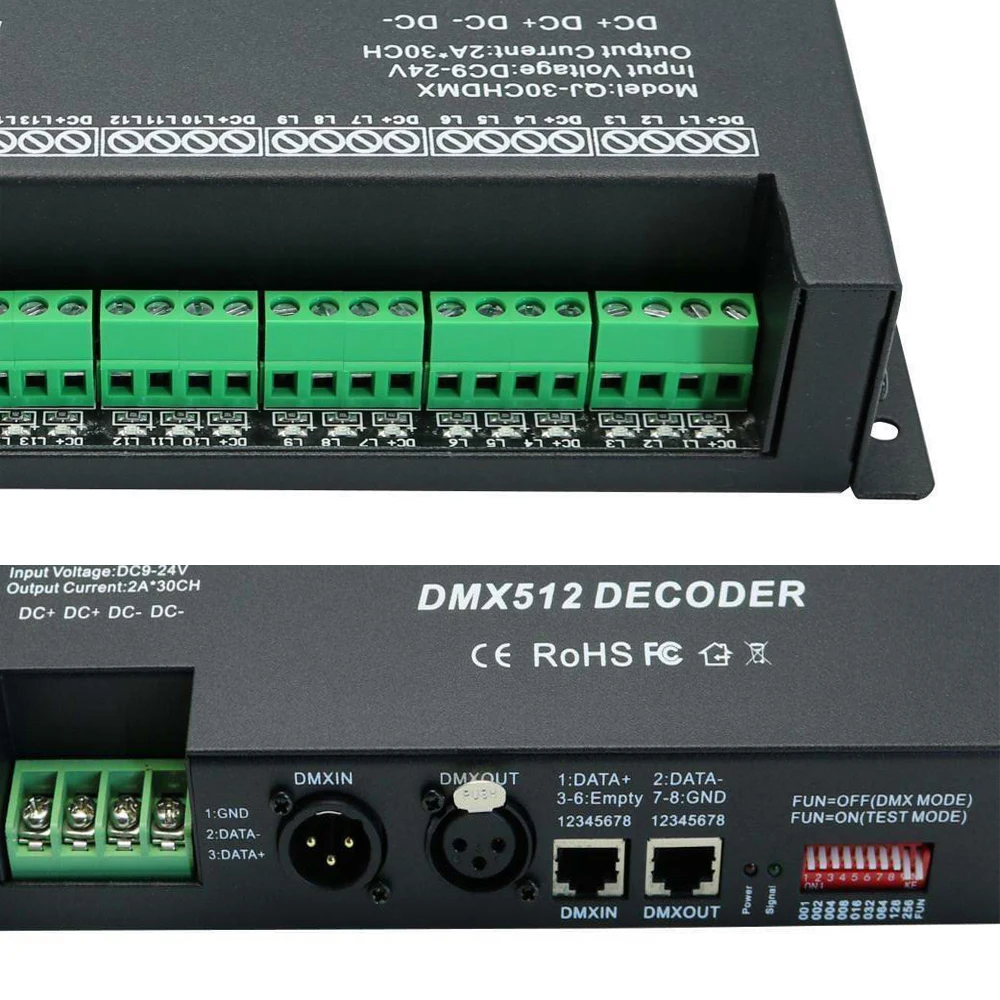

Bienvenido a utilizar el decodificador constante 30CH, que aprovecha la tecnología avanzada de control microelectrónico. Esta tecnología cambia las señales de control digital estándar DMX512/1990 de moda internacional en señales de control analógicas. Hay 1 ~ 30 canales de salida; cada canal puede alcanzar 256 niveles de control. Este decodificador de motor constante se usa cuando el equipo de control DMX 512 controla la iluminación general de led.
Rendimiento del producto:
Potencia de entrada: DC9V～DC24V
Corriente de carga máxima: 2A/CH× 30
Carga máxima de potencia: 720W (12V) 1440W (24V)
Salida nivel gris: 256
Señal de entrada: DMX512/1990
Señal de salida: 30 canales PWM constante
Salida DMX: 30 canales

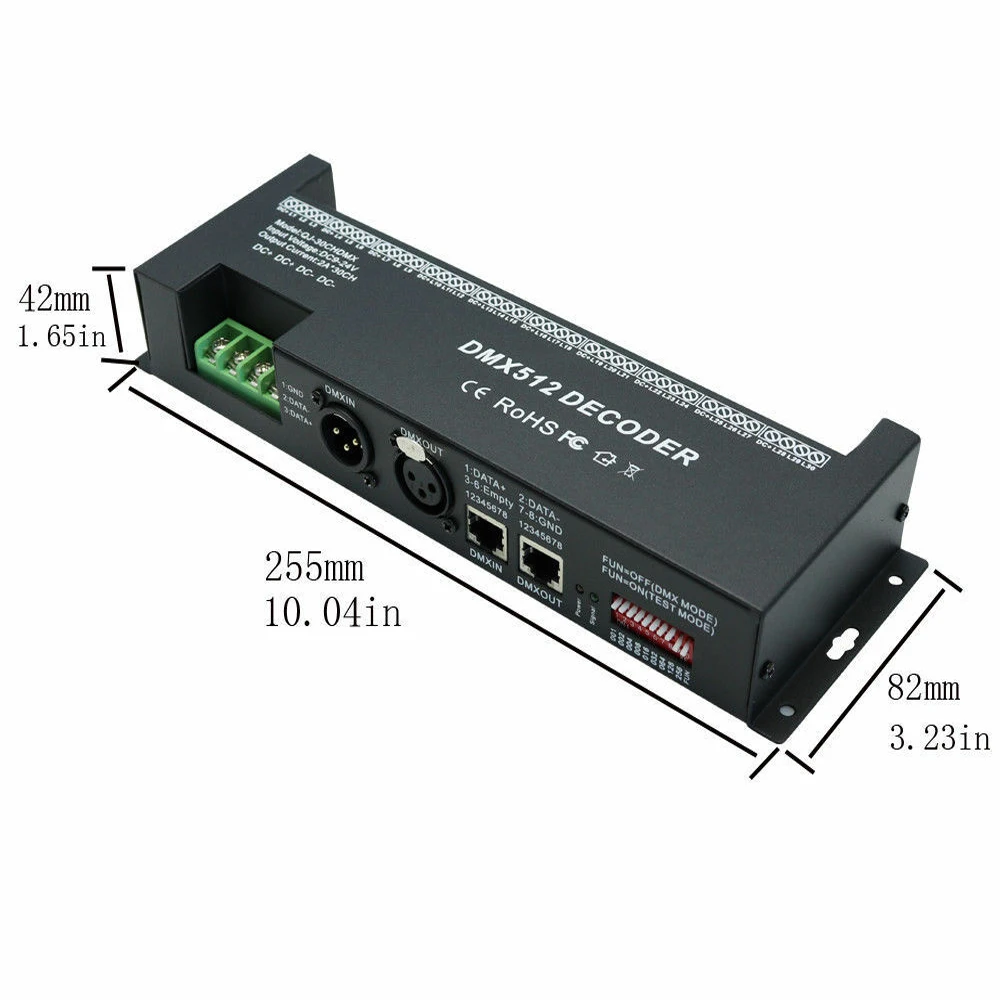

Tamaño: L255 * W82 * H42MM
Peso bruto: 338G

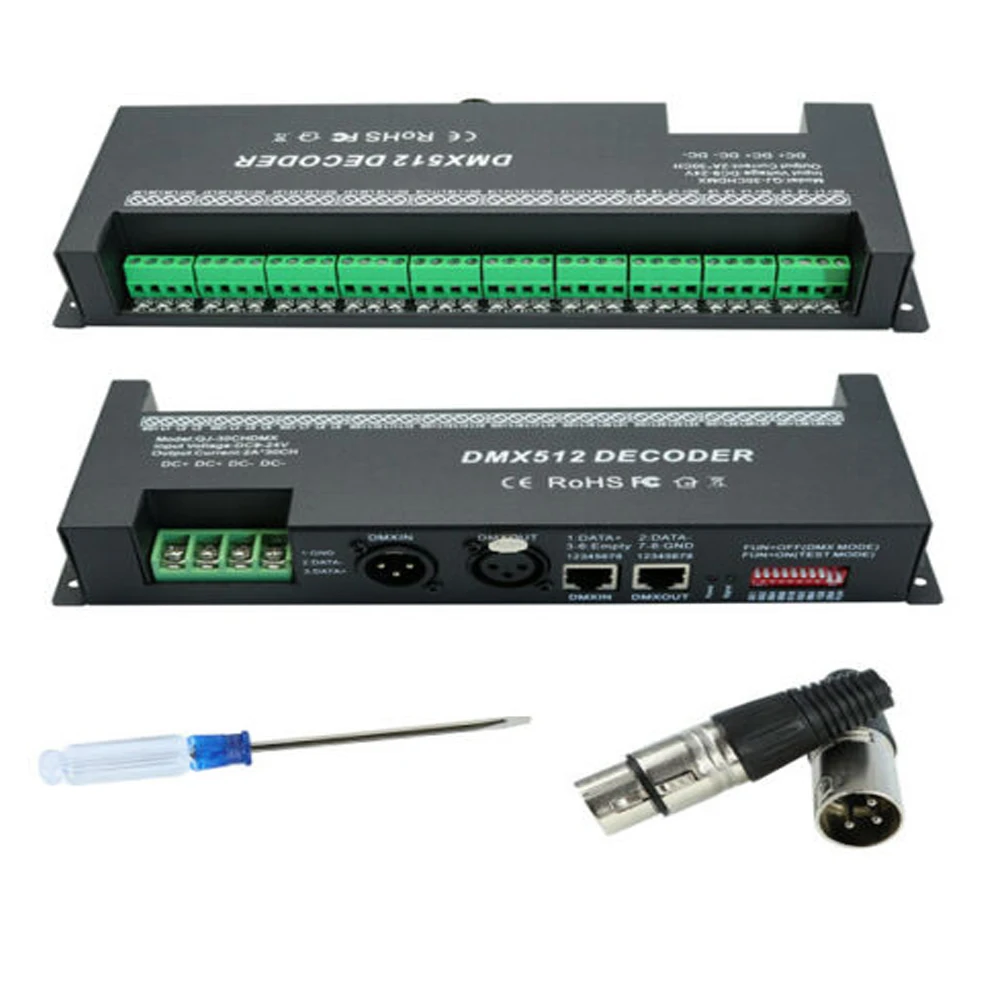

Paquete incluido:
Funciones básicas:
Hay 30 canales de salida, se pueden conectar con lámparas individuales o RGB；
Salida de atenuación 0-100%, cada canal 256 niveles de gris
Protocolo de entrada DMX512 estándar internacional, código de dirección establecido por interruptores DIP;
Entrada de CC de amplio voltaje CC 9V ~ CC 24V;
Cada uno ocupado por una dirección 30 DMX.
El decodificador Viene con 16 tipos de patrones de prueba, 16 niveles de tasa de cambio.
Decodificador a utilizar:
Nota: FUN=OFF (el décimo cambio de código) significa aceptar el modo de señal DMX512

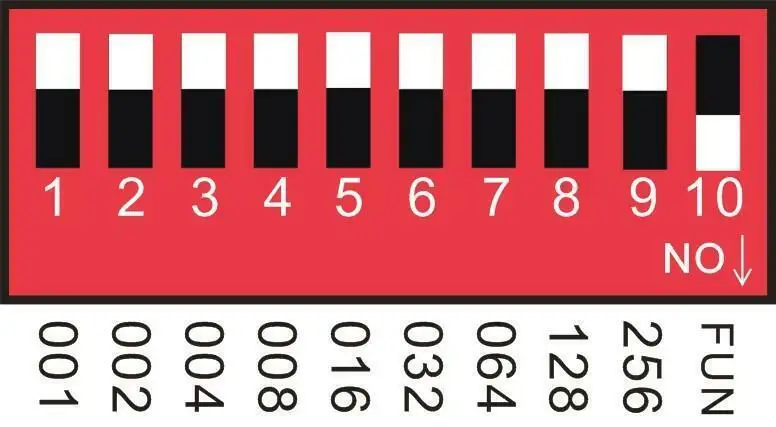

La primera configuración de dirección DMX:
El decodificador establece el bit de dirección mediante el interruptor de codificación, de los cuales 1-9 es para configurar la dirección de inicio del interruptor de código numérico binario de DMX512, el primero es la posición más baja, el noveno es el más alto
El bit de código de dirección se puede establecer en 255.
El código de dirección de inicio DMX512 es la suma de los interruptores 1-9, al mismo tiempo gira la parte negativa del interruptor de código (encendido ajustado a "1"), entonces se puede obtener el valor del bit; interruptor de codificación hacia arriba (establecido en "0"), el valor del BIT es 0.
Ejemplo 1:

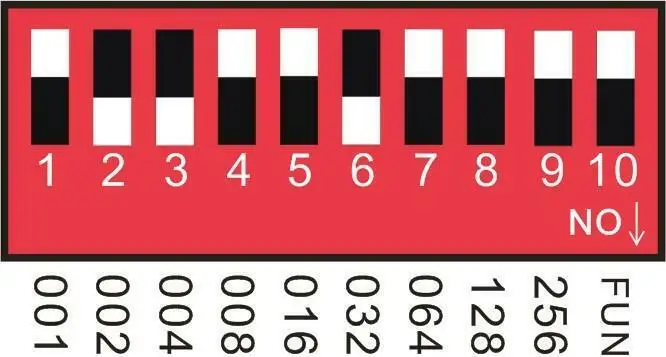

Como en el siguiente esquema 1, la Dirección de inicio DMX512 se establece en 38,Codificación del número 6,3,2 posiciones en el dial del interruptor a "1", otras a "0",Entonces la suma del valor del código del interruptor 1-9 es 32 + 4 + 2,Esa es la dirección de inicio DMX512 38
Esquema 1

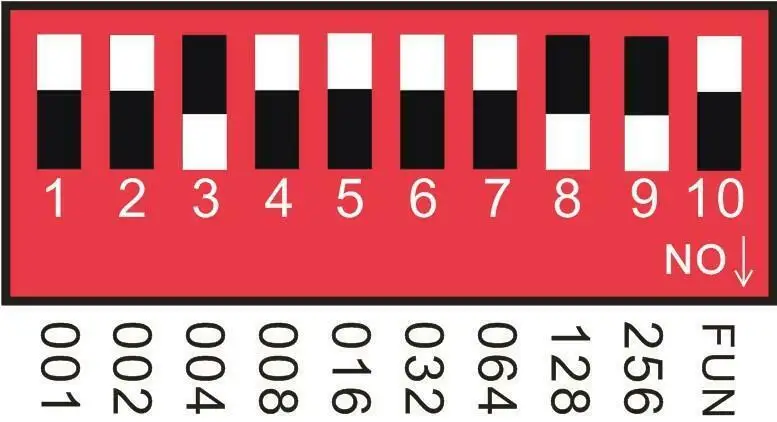

Ejemplo 2:Como en el esquema 2, la Dirección de inicio DMX512 SE ESTABLECE EN 388,Codificación del interruptor n. ° 2,3,6,8 dial a "1", otros configurados a "0",Entonces la suma del valor del código del interruptor 1-8 es 4 + 128 + 256=388,Esa es la dirección de inicio DMX512 388.
Esquema 2
Instrucciones de funcionamiento para el efecto automático
Nota: Será el modo de funcionamiento automático Cuando se baje el interruptor n. ° 10.
Elección de efecto (interruptor de botón No.1 a No.4):
1, Empuje No.1: Ciclismo automático.
2, Empuje No. 2: cambio de ciclo gradual de siete colores.
3. Empuje No.1 y 2:RGB de entrada y salida
4. Empuje N ° 3: varios colores.
5. Empuje No.1 y 3:RGBSaltando.
6. Empuje No.2 y 3: Color rojo.
7. Empuje n. ° 1 y 2 y 3: color verde.
8. Empuje No.4: Color azul.
9. Pulsador n. ° 1 y 4: amarillo.
10: Empuje los números 2 y 4:Violeta.
11. Empuje No.1 & 2 & 3:Cian.
12. Empuje 3 y 4: blanco.
13. Empuje n. ° 1 y 3 y 4: Cambio y salto de ciclo gradual de siete colores.
14. Empuje los números 2 y 3 y RGB: Cambio y salto de ciclo gradual de color.
15. Empuje No.1 & 2 & 3 & 4: Salto de siete colores y salto de color RGB.
Opciones de velocidad (interruptor de botón n. ° 5 A n. ° 8)
1. Pulsador n. ° 5: 0,5 segundos. 2. Presione No.6: 1 segundo. 3. Pulsador n. ° 7: 1,5 segundos. 4. Presione No.8: 2 segundos.

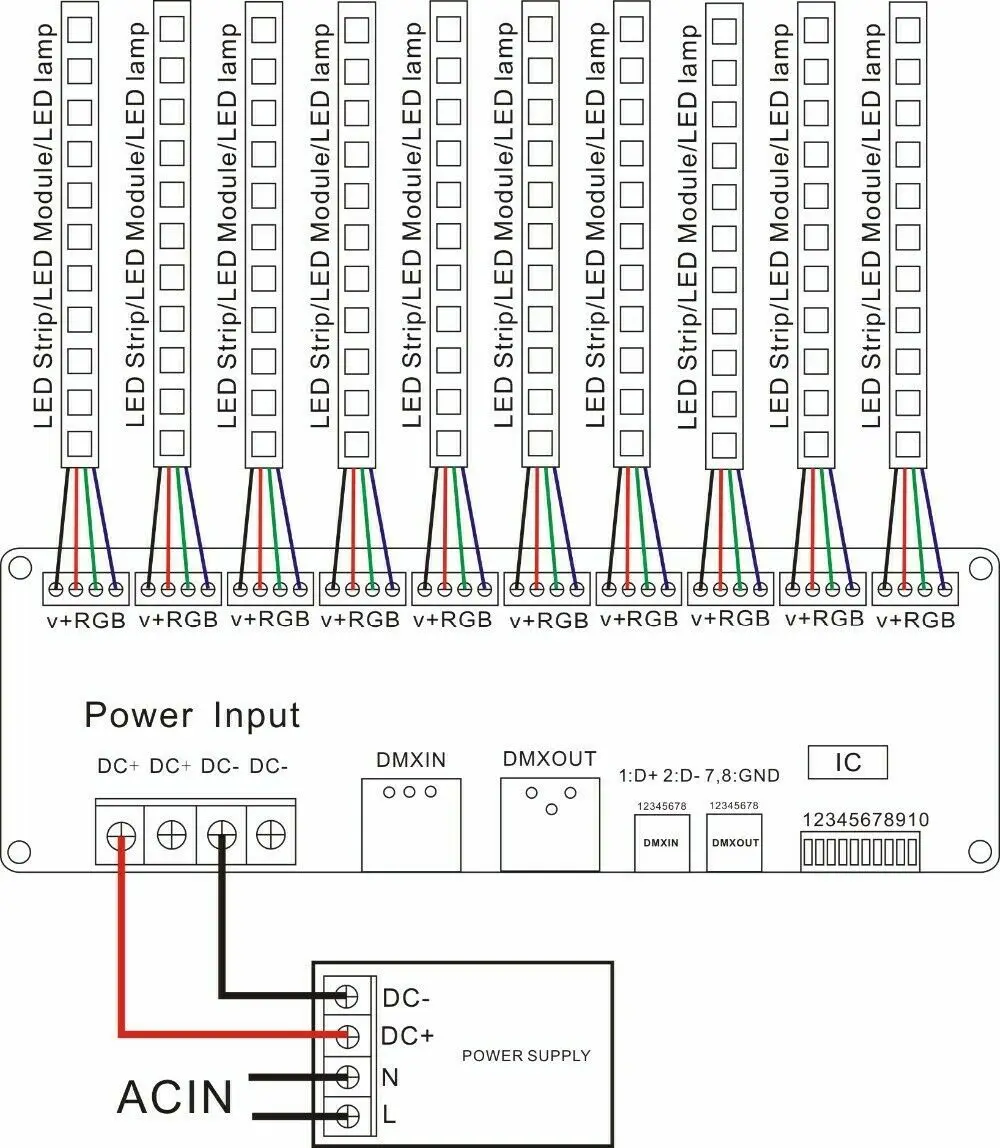

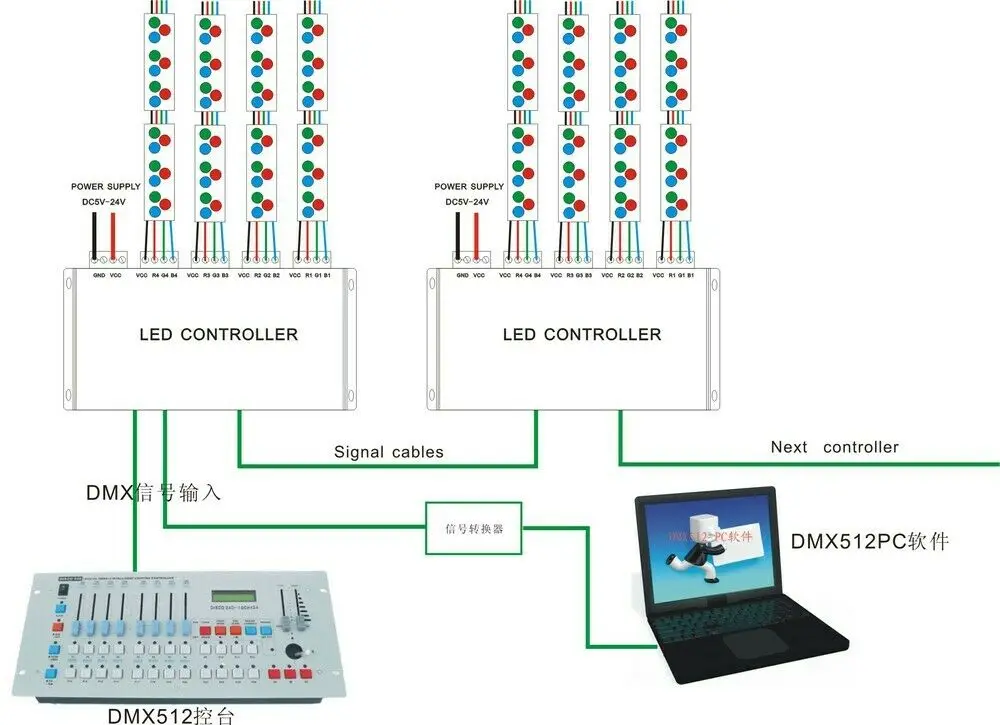

Esquema de la conexión del sistema:
Controlador RGB único
Consola DMX512 + DMX Master + software de PC DMX512 +MúltiplesControlador LED RGB
InstalaciónNotas:
※ Funciona solo bajo 5V-24V, que es proporcionado por la potencia principal controlable emparejada, o de lo contrario el controlador se dañará.
※ El cable UTP se conecta de la mano para hacer el cable, cuando dos o más controladores conectados.
※ La fuente de alimentación debe estar apagada al conectar los cables eléctricos, y se puede encender hasta que se asegure de que los cables estén conectados correctamente y el indicador de alimentación principal en rojo esté iluminado.
※ El controlador debe trabajar en un ambiente adecuadamente ventilado, seco, no corroído, sin gas inflamable ni óxido.
※ Verifique la conexión de los cables regularmente para que los cables del espaciador de aislamiento envejecido, oxidado y dañado se puedan reemplazar a tiempo
Solución de problemas y mantenimiento sencillos:
Síntoma
RazónAnálisis
Solución
Sin iluminación
1、Sin energía
2、Conexión incorrecta del cable
3、Configuración de protección eléctrica
1、Comprobar la fuente de alimentación
2、Comprobar conexión cable
3、Compruebe el fallo de alimentación, enciéndalo de nuevo.
La luz indicadora roja está encendida, la luz indicadora verde no parpadea
No hice el interruptor DIP o el interruptor DIP no está correcto
Siga las instrucciones para restablecer el interruptor DIP
El color de la luz no se muestra correctamente
1. El LED RGB no se conecta correctamente
2. El interruptor DIP no está en el lugar correcto
1、Vuelva a conectar el RGB y el cable
2、Interruptor DIP de reinicio
No puede ser
Sincronización
1、El cable RJ45 no está conectado o la conexión es incorrecta
2、Fallo de configuración del controlador maestro y esclavo，El esclavo se establece efectos de interruptor DIP
1、Vuelva a conectar el cable RJ
2、Restablecer el controlador maestro y esclavo para garantizar un solo maestro
El brillo del LED es diferente al principio y al final
1、La línea de salida es demasiado larga
2、El diámetro del cable es demasiado delgado
3、Sobrecarga DE TRABAJO
1、Use suministro eléctrico anular o acorte el circuito
2、Calcule la corriente eléctrica, cambie el cable fuerte
3、Cambiar la potencia o aumentar el controlador
