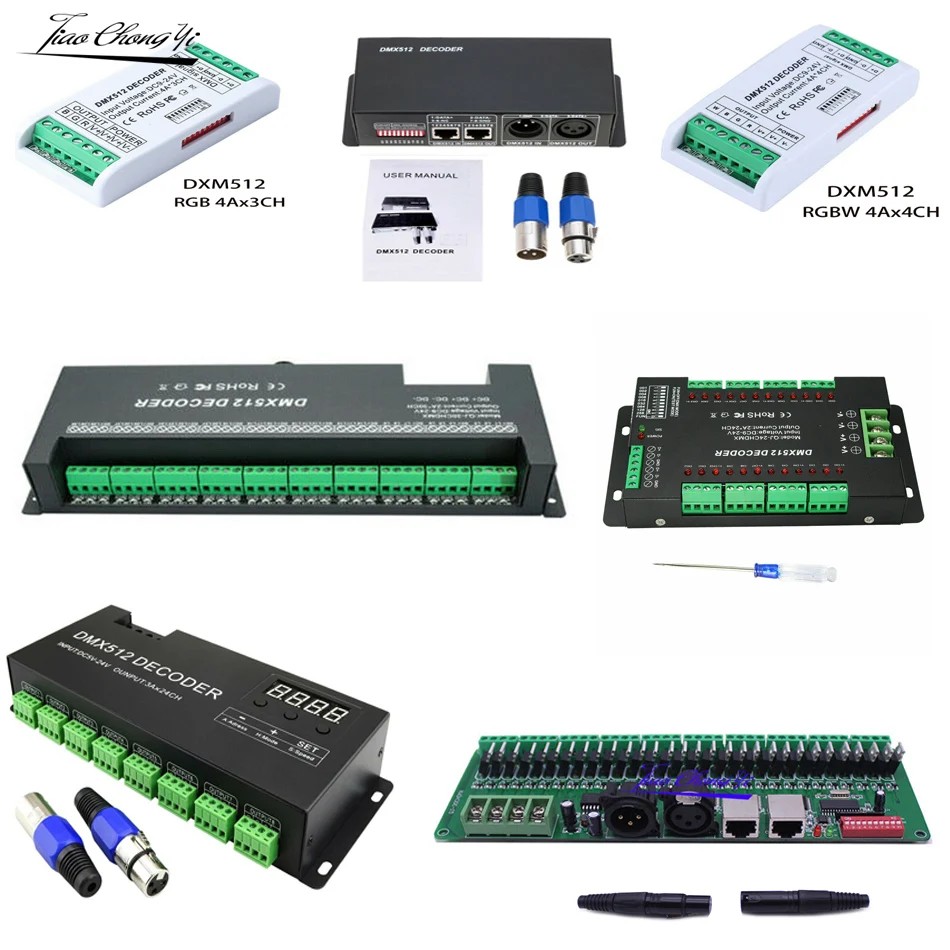

Controlador LED DMX512 RGB RGBW de 3/4/6/12/30CH, controlador dimmer decodificador DMX512
DESCRIPCIÓNBienvenido utilizar el decodificador constante, que aprovecha el avance tecnología de control microelectrónico.Esta tecnología cambia la señales de control digital estándar DMX512/1990 de moda internacional en señales de control analógico.Hay canales de salida de 1 ~ 3/4/6/12/24/30; Cada canal puede alcanzar 256 niveles de control.Este decodificador constante es Se utiliza cuando el equipo de control DMX512 controla la iluminación LED general.

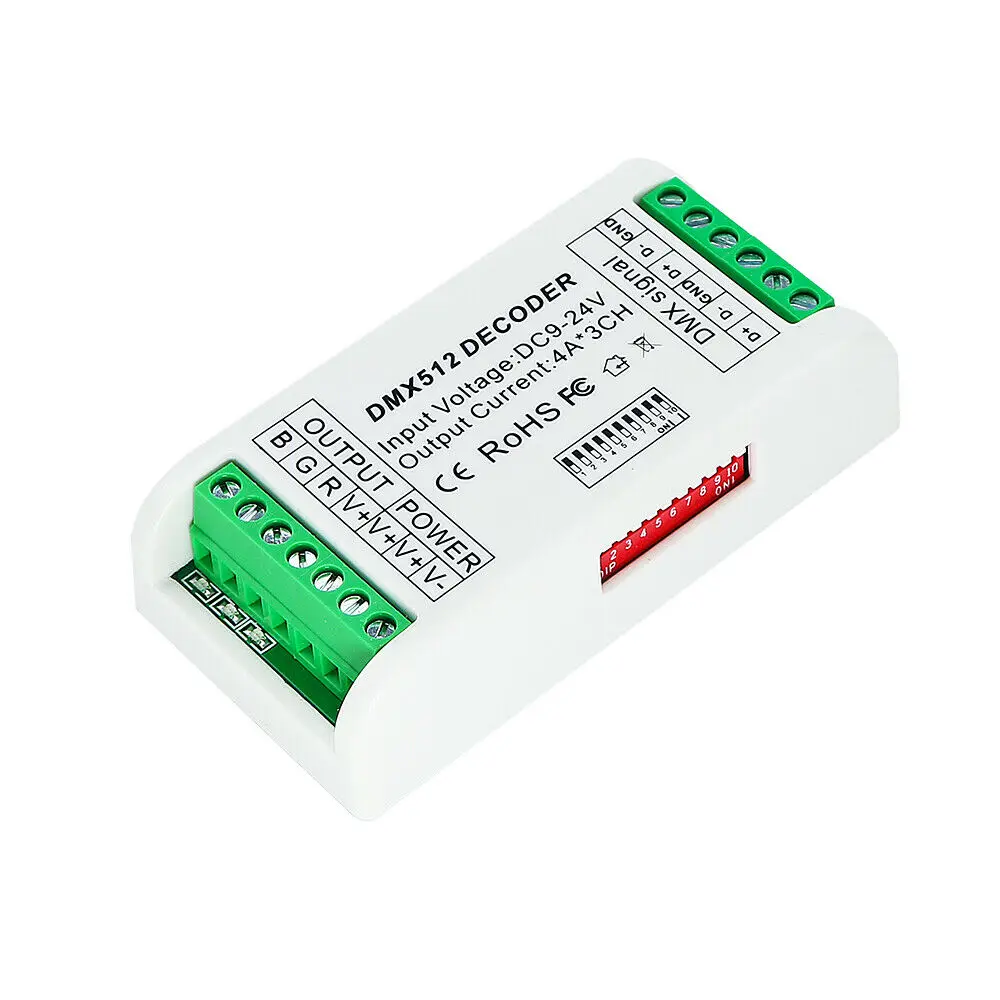

Mini de 3 canales:
Rendimiento de los productos:
Potencia de entrada:CC 12 V～CC 24 VCorriente de carga máxima:4A/3 canales
144W (12V)288W (24V)
Señal de entrada:DMX512/1990Señal de salida:3 canales PWM constante
Salida DMX:3 canalesZócalo DMX512 estándar RJ45;
Tamaño:94MM*47MM*24MMPeso neto: 64 g
Peso bruto: 80 g
El paquete incluye:
1x RGB 3 canales DMX 512ConstanteDecodificador
1x Manual de usuario

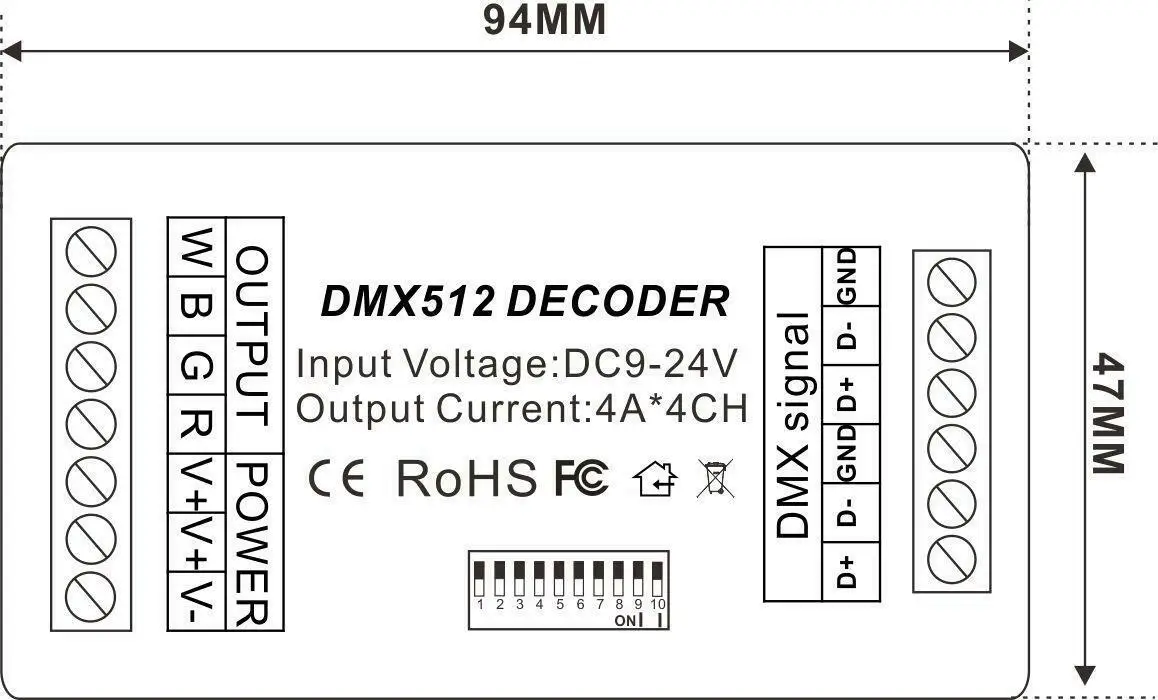

Mini de 4 canales:
Rendimiento de los productos:
Potencia de entrada:CC 12 V～CC 24 VCorriente de carga máxima:4A/4 canales
144W (12V)288W (24V)
Señal de entrada: DMX512/1990Señal de salida:4 canales PWM constante
Salida DMX: 4 canalesZócalo DMX512 estándar RJ45;
Tamaño:94MM*47MM*24MMPeso neto: 64 g
Peso bruto: 80 g
El paquete incluye:

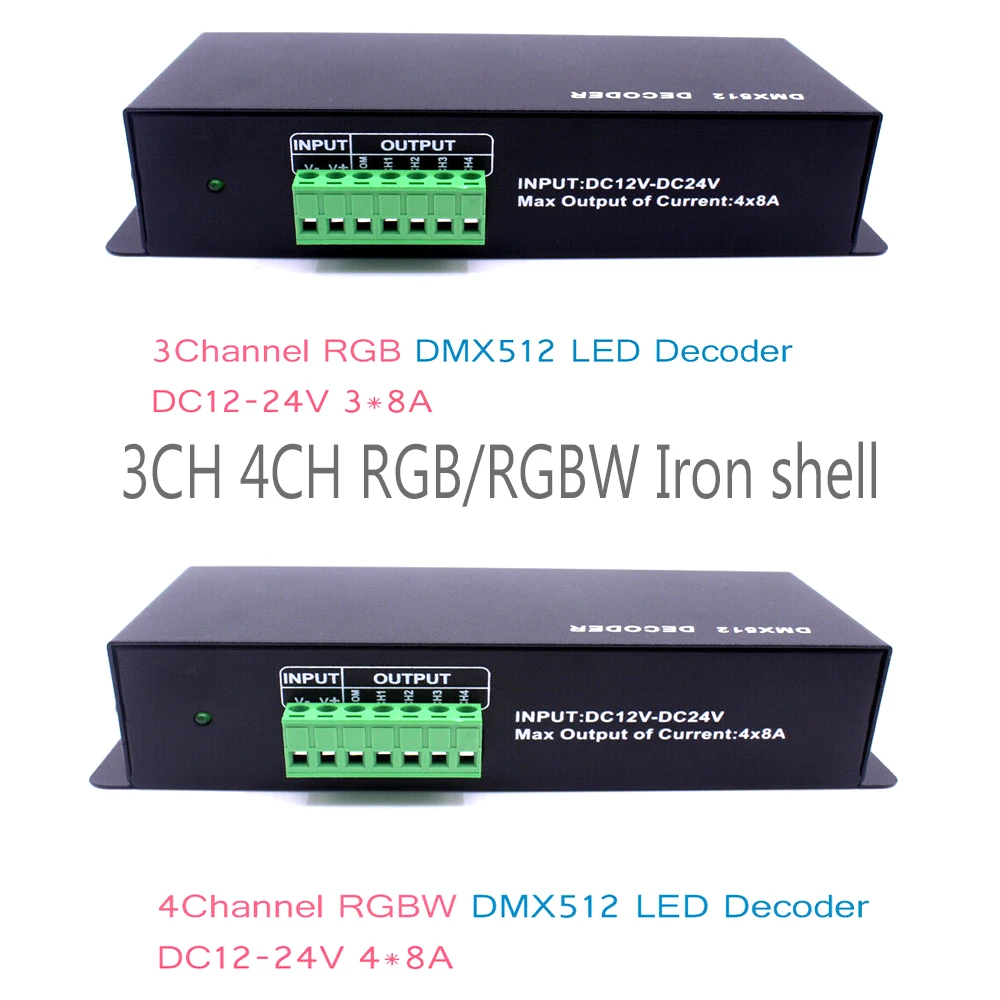

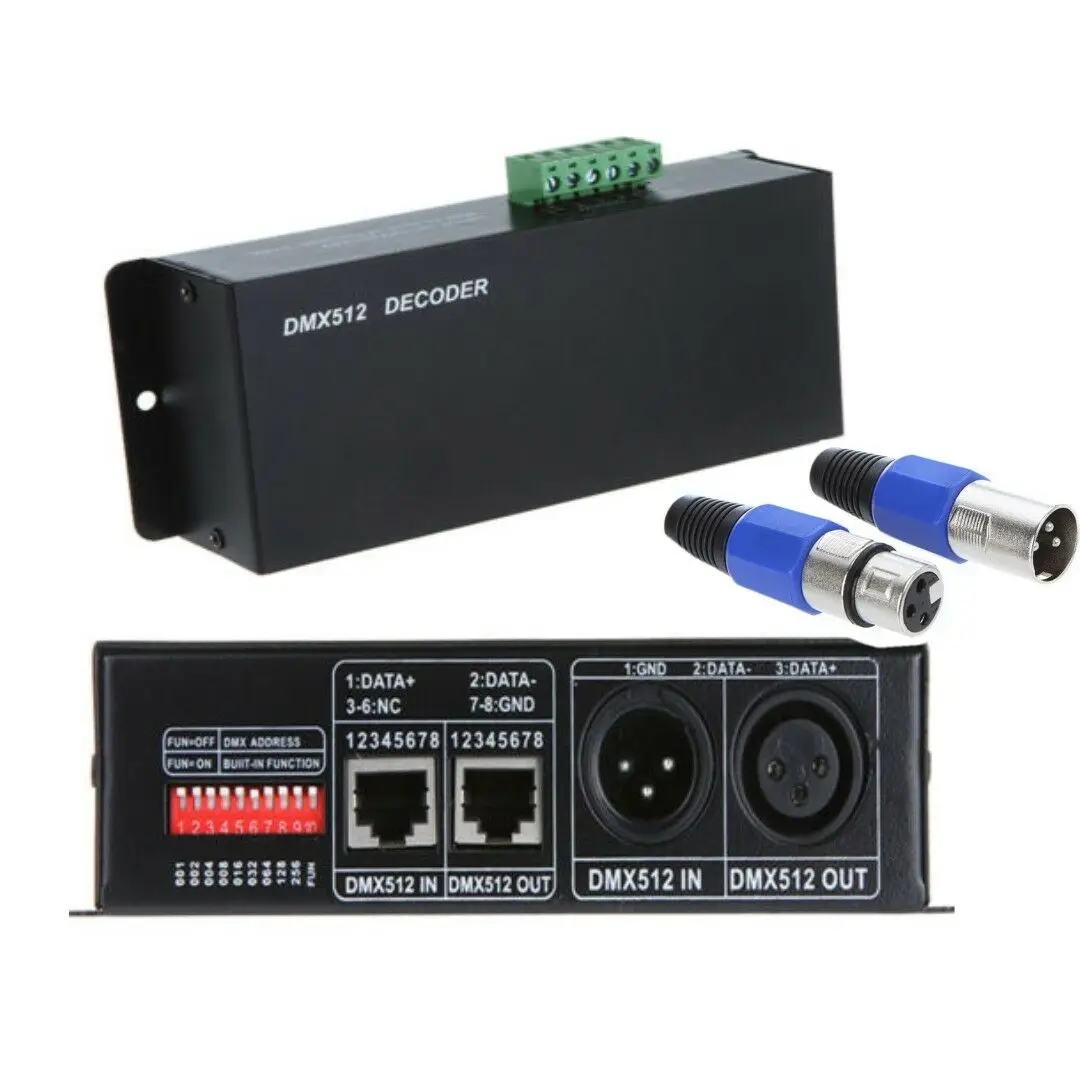

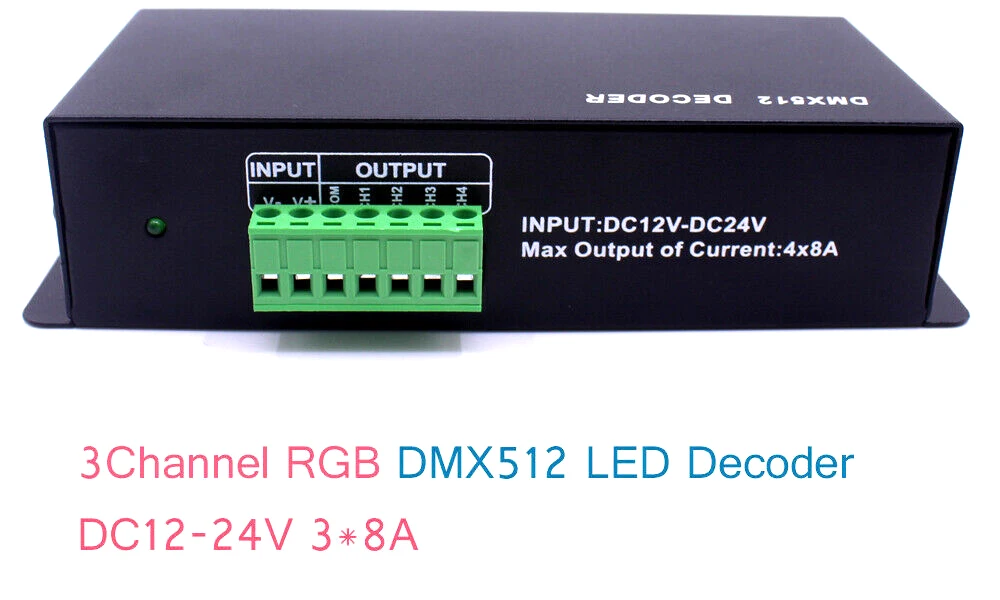

3 canales (carcasa de hierro):
Especificaciones:
1, temperatura de trabajo: -20-60℃
2, voltaje de entrada: 12V ~ 24V
3, Salida: 3 canales (R/G/B/+); 4 canales (R/G/B/W/+)
4, corriente de salida: 8A (cada canal); RGB: 24A; RGBW: 32A
5, modo de conexión ánodo común
6, Dimensión externa: L164*W65*H40 mm
7, tamaño del embalaje: L183*W82*H60 mm
8, peso neto: 360g
9, peso bruto: 410 g
10, salida RGB gris cada 256 niveles
El paquete incluye:
1x RGB 3 canales DMX 512ConstanteDecodificador
1x Manual de usuario

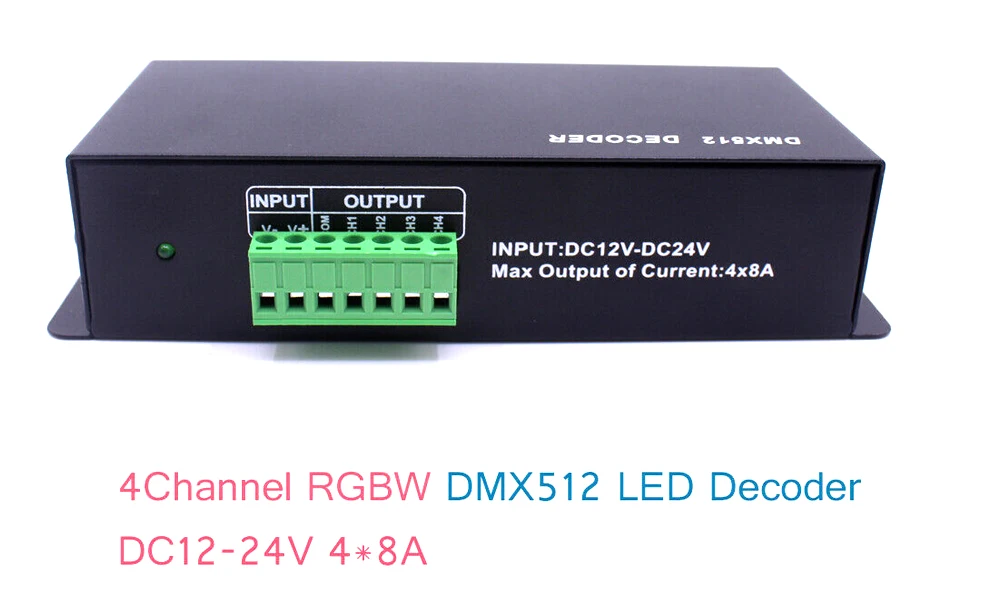

4 canales (carcasa de hierro):
Especificaciones:
1, temperatura de trabajo: -20-60℃
2, voltaje de entrada: 12V ~ 24V
3, Salida: 4 canales (R/G/B/W/+)
4, corriente de salida: 8A (cada canal); RGB: 24A; RGBW: 32A
5, modo de conexión ánodo común
6, Dimensión externa: L164*W65*H40 mm
7, tamaño del embalaje: L183*W82*H60 mm
8, peso neto: 360g
9, peso bruto: 410 g
10, salida RGB gris cada 256 niveles
El paquete incluye:
1x RGBW 4 canales DMX 512ConstanteDecodificador
1x Manual de usuario

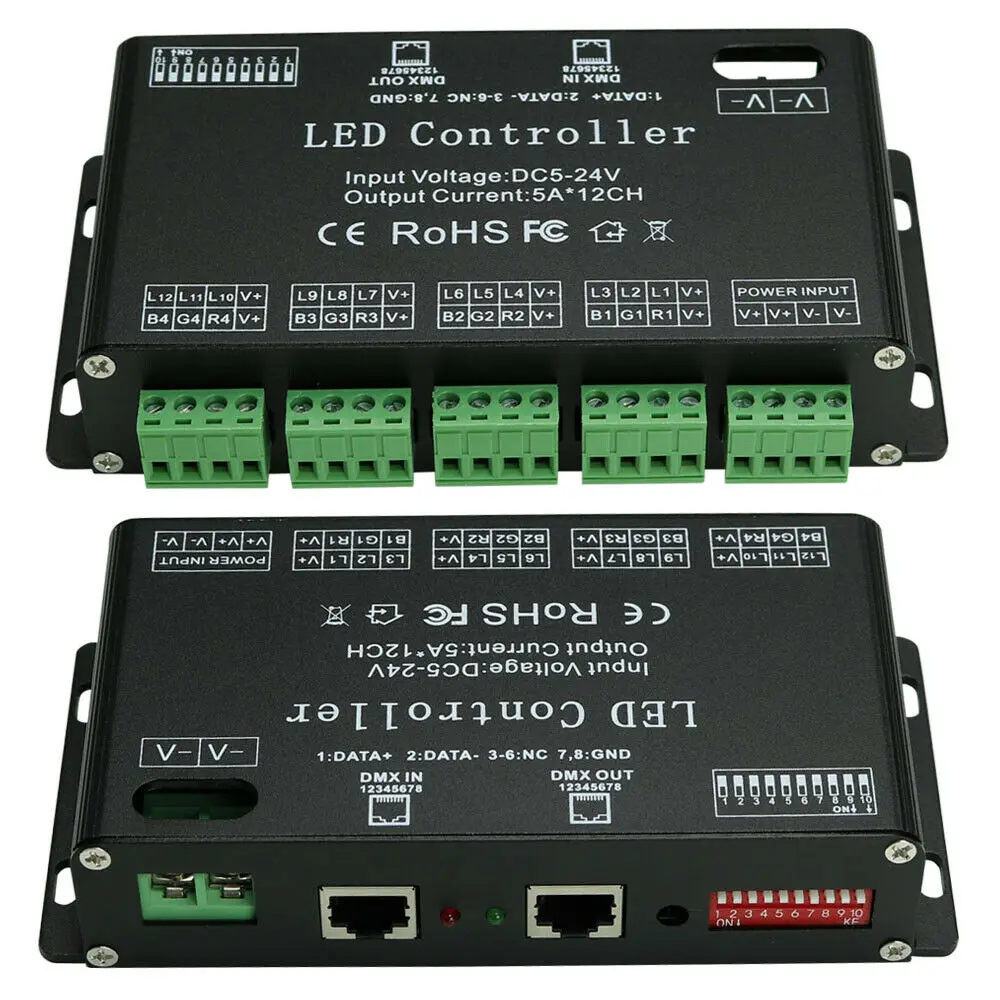

12 canales (carcasa de hierro):
Rendimiento de los productos:
Potencia de entrada: DC5V~DC24V
Corriente de carga máxima: 5A/CH×12
Carga de potencia máxima: 300W (12V) 720W (24V) 1440W (24V)
Nivel de gris de salida: 256
Señal de entrada: DMX512/1990
Señal de salida: 12 canales PWM constante
Salida DMX: 12 canales
Zócalo DMX512 estándar RJ45
Tamaño: L155*W88*H32
Medición del paquete: L173MM*W700MM*H50MM
Peso neto: 290 g
Peso bruto: 330 g

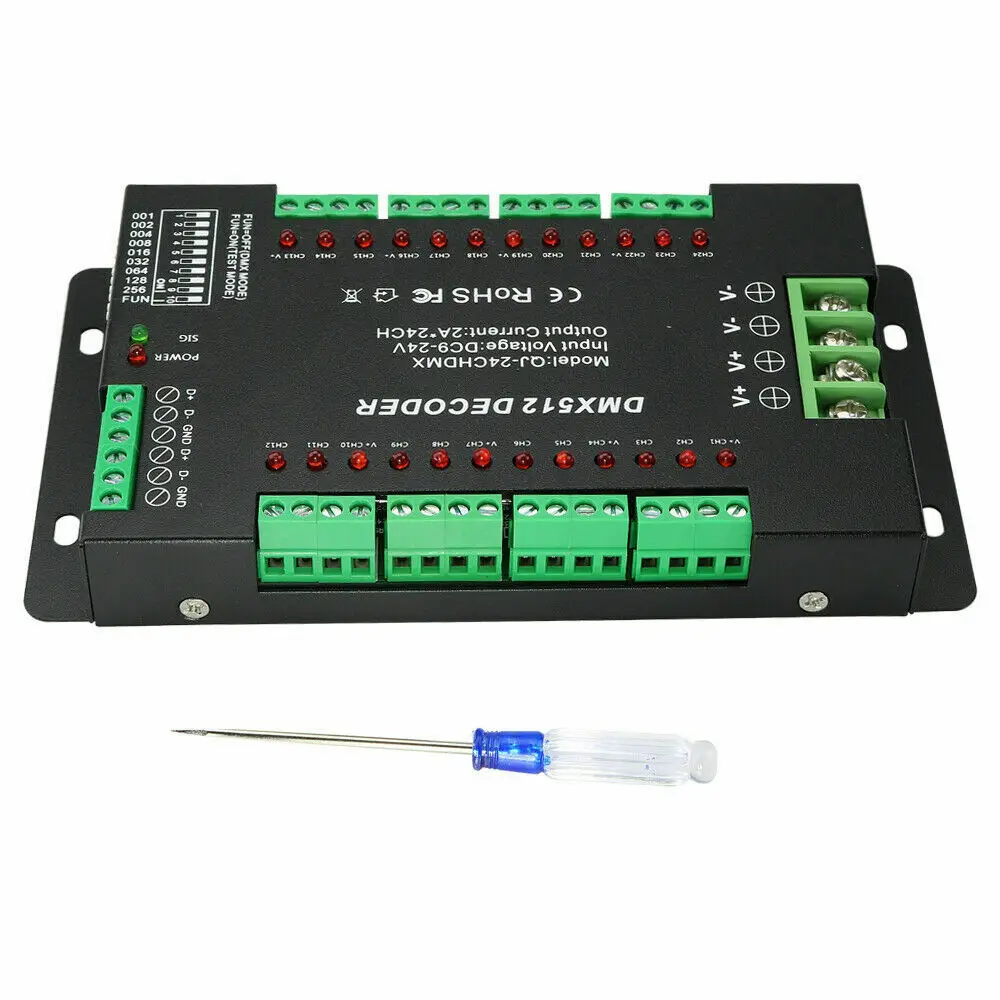

24 canales (carcasa de hierro):
Rendimiento de los productos:
Potencia de entrada: DC9V-DC24V
Corriente de carga máxima: 2A/CH×24
Carga máxima de potencia: 576W (12V) 1152W (24V)
Nivel de gris de salida: 256
Señal de entrada: DMX512/1990
Señal de salida: 24 canales PWM constante
RB estándar
Salida DMX: 24 canales
Tamaño: L172*W96*H23

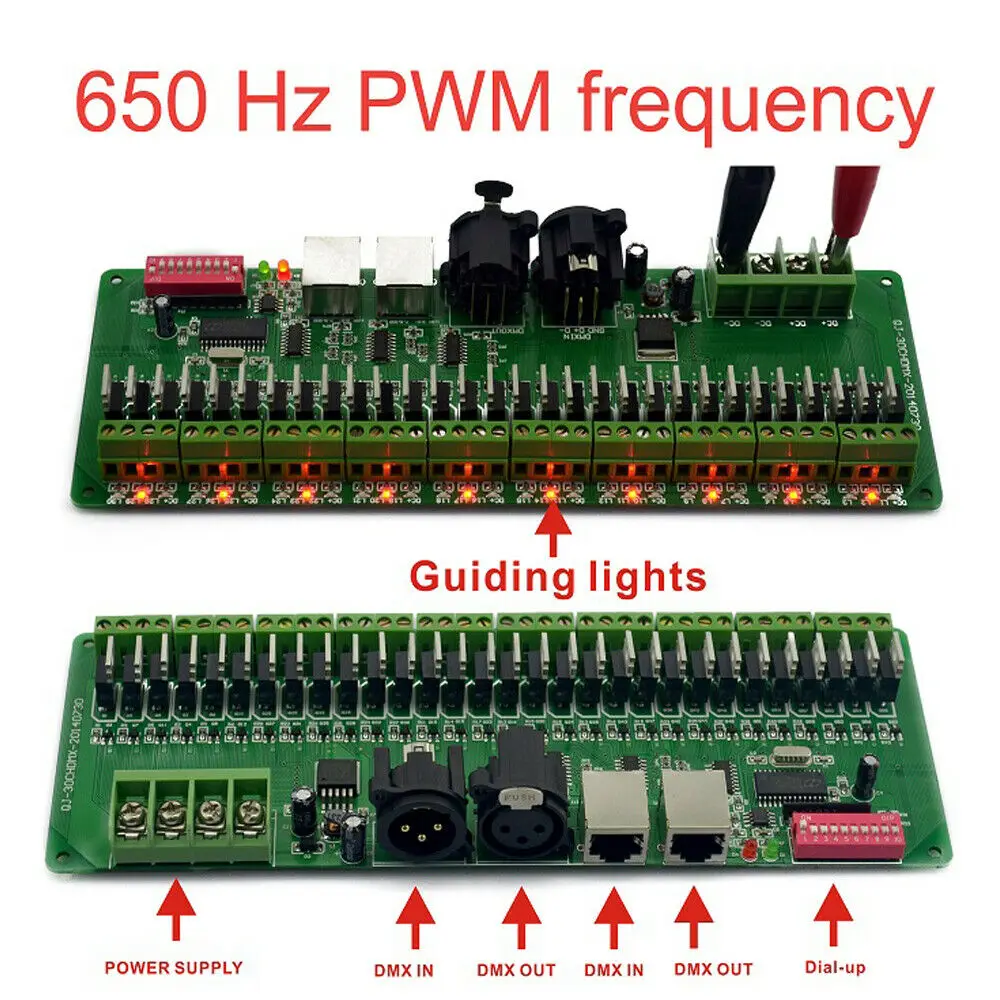

30 canales (tablero desnudo):
Rendimiento de los productos:
Alimentación de entrada: DC9V-DC24V (si desea conectarse a una luz de 5V, debe usar dos fuentes de alimentación).
Corriente de carga máxima: 2A/CH×30
Carga máxima de potencia: 360W (12V) 720W (24V)
Nivel de gris de salida: 256
Señal de entrada: DMX512/1990
Señal de salida: 30 canales PWM constante
Salida DMX: 30 canales
Enchufe caron XLR-3 estándar,
Peso bruto: 700 g
El paquete incluye:
1 decodificador constante DMX 512 de 30 canales
1 manual de usuario.

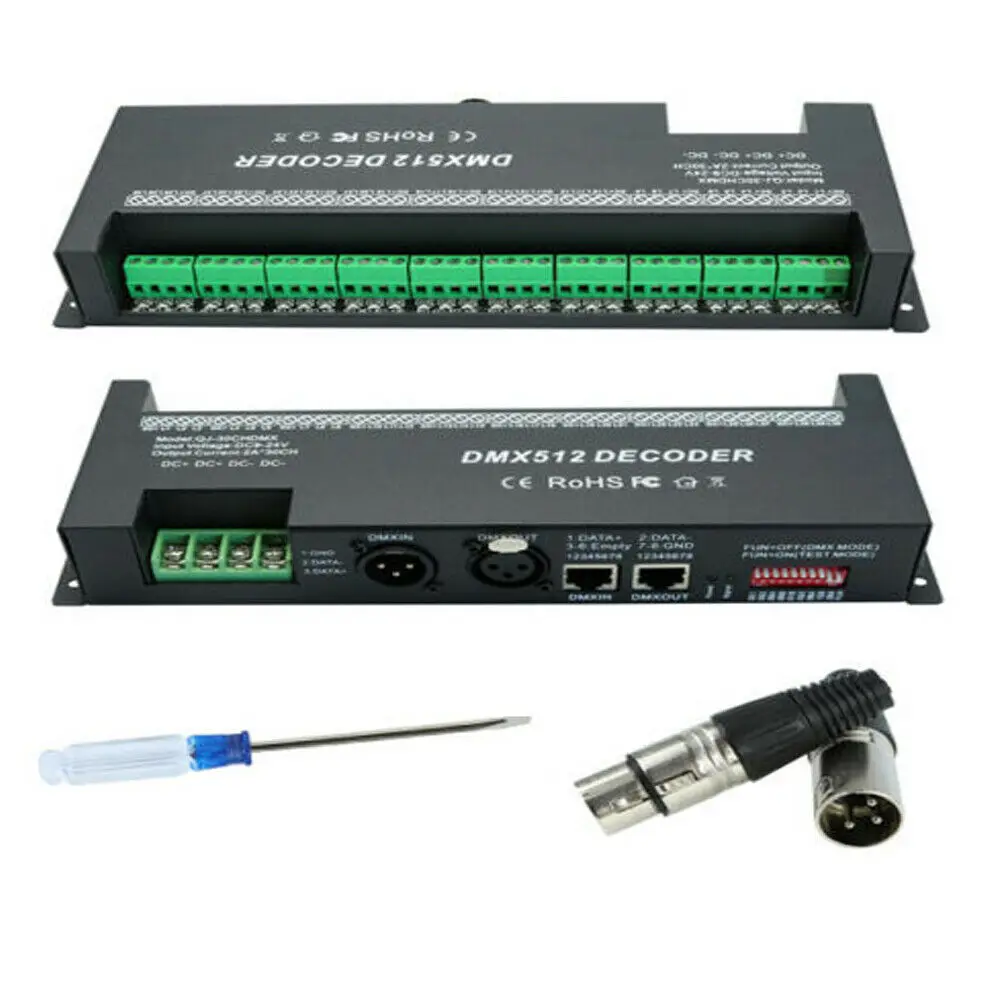

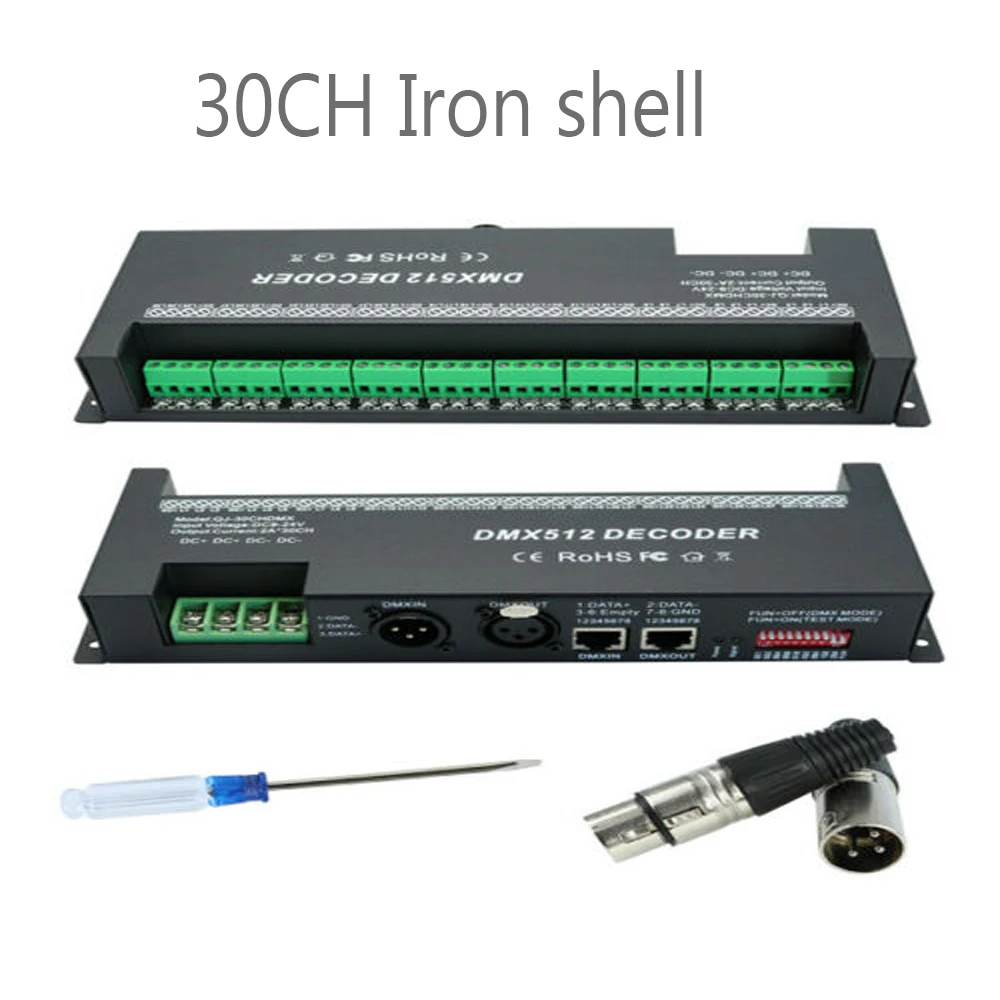

30 canales (carcasa de hierro):
Potencia de entrada: DC9V~DC24V
Corriente de carga máxima: 2A/CH×30
Carga máxima de potencia: 720W (12V) 1440W (24V)
Nivel de gris de salida: 256
Señal de entrada: DMX512/1990
Señal de salida: 30 canales PWM constante
Salida DMX: 30 canales
Conector caron XLR-3 estándar, RJ45
Tamaño: L255*W82*H42MM
Peso bruto: 338 g
El paquete incluye:
1 decodificador DMX de 30 canales.
1 manual de usuario.

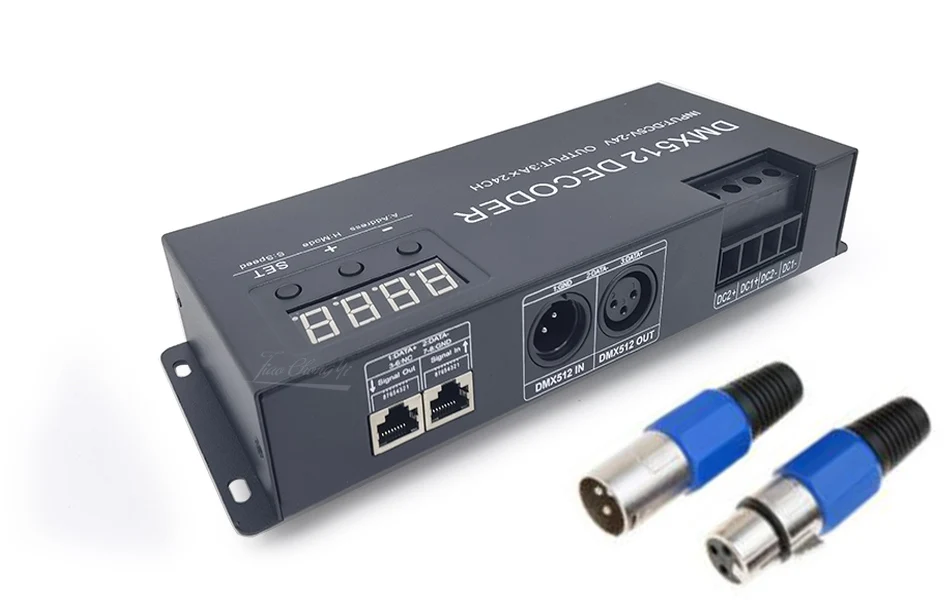

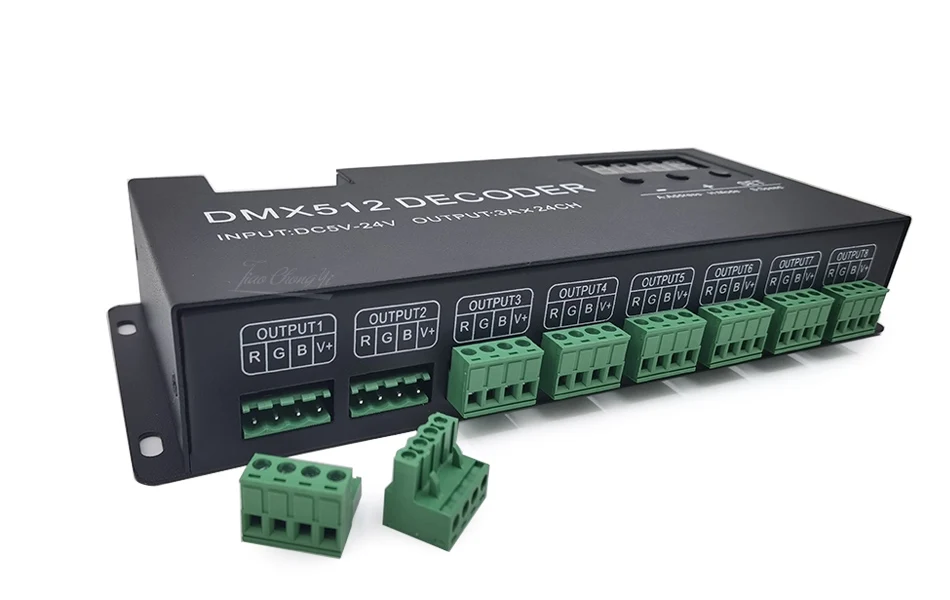

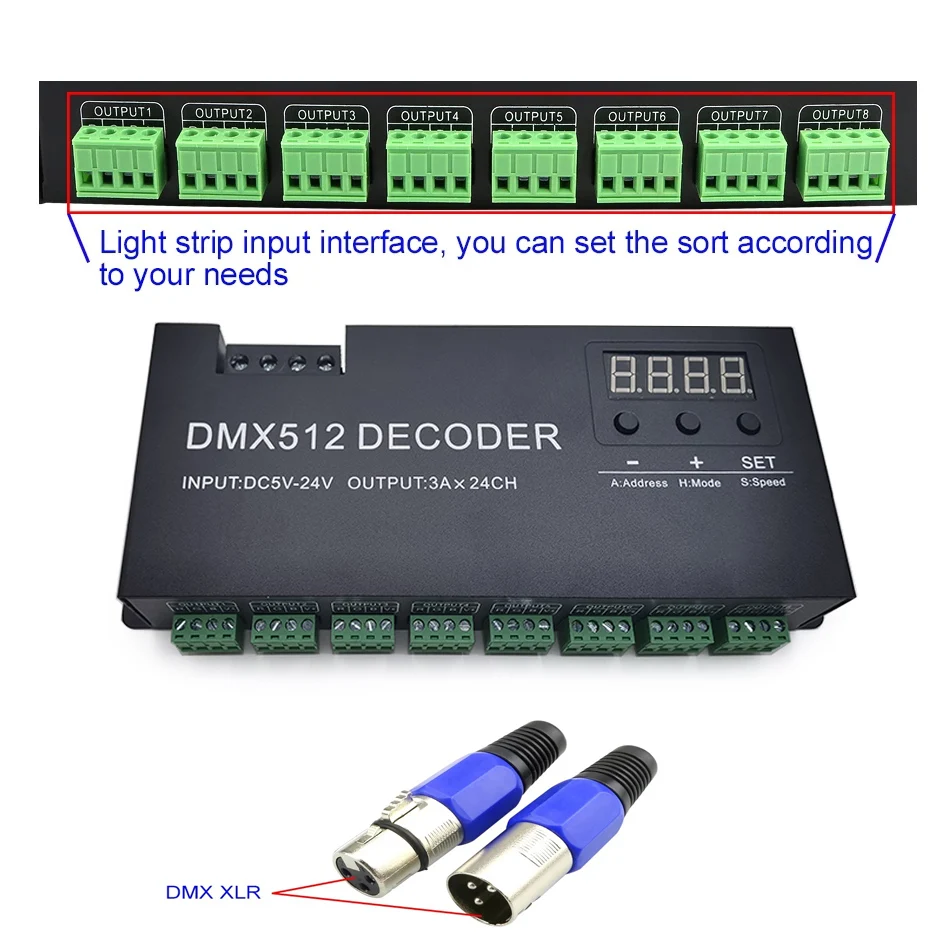

Canales 24CH 3A (carcasa de hierro):
El controlador de decodificación DMX RGB de 24 canales funciona para convertir universal Señal digital DMX512/1990 a señal PWM, controlada por DMX512 Consola, con salida de escala de grises de 4096 niveles por canal.Adoptando, Tecnología de programación única, creación de desvanecimiento de color perfecto y exclamatorio. efecto suave, permite que el color del LED sea más rico simultáneamente
Especificaciones:
Voltaje de entrada: DC5V-24V
Corriente de carga máxima: 3A/CHtimes24
Potencia de salida: 360W(5V)860W/1720W(12V/24V)
Nivel de escala de salida: 4096 niveles
Señal de entrada: DMX512/1990
Canal DMX de salida: 24 canales CV PWM
Dimensión: L260 vecesW110timesH43(mm)
Tamaño del paquete: L270 veces W130 veces H53 (mm)
Peso (G.W): 920 g
Características básicas:
1.Protocolo de entrada DMX512 estándar universal; La pantalla digital de 3 muestra el código de dirección DMX.
2.Voltaje de funcionamiento de DC5V-24V
3.24 canales de salida, 4096 pasos de gris por canal.
4.Múltiples modos de cambio automático, 10 niveles de velocidad.
1 * decodificador DMX
2 * enchufe de señal DMX
1 * Manual de usuario
Dirección de uso

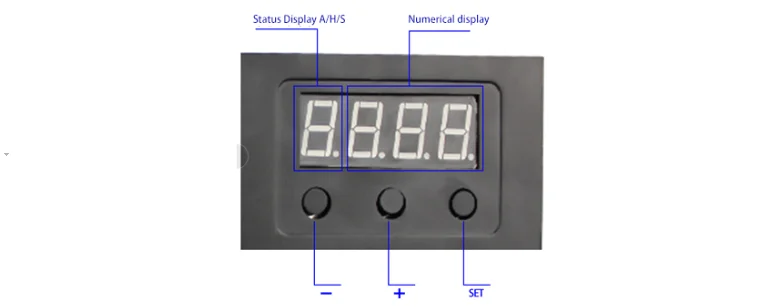

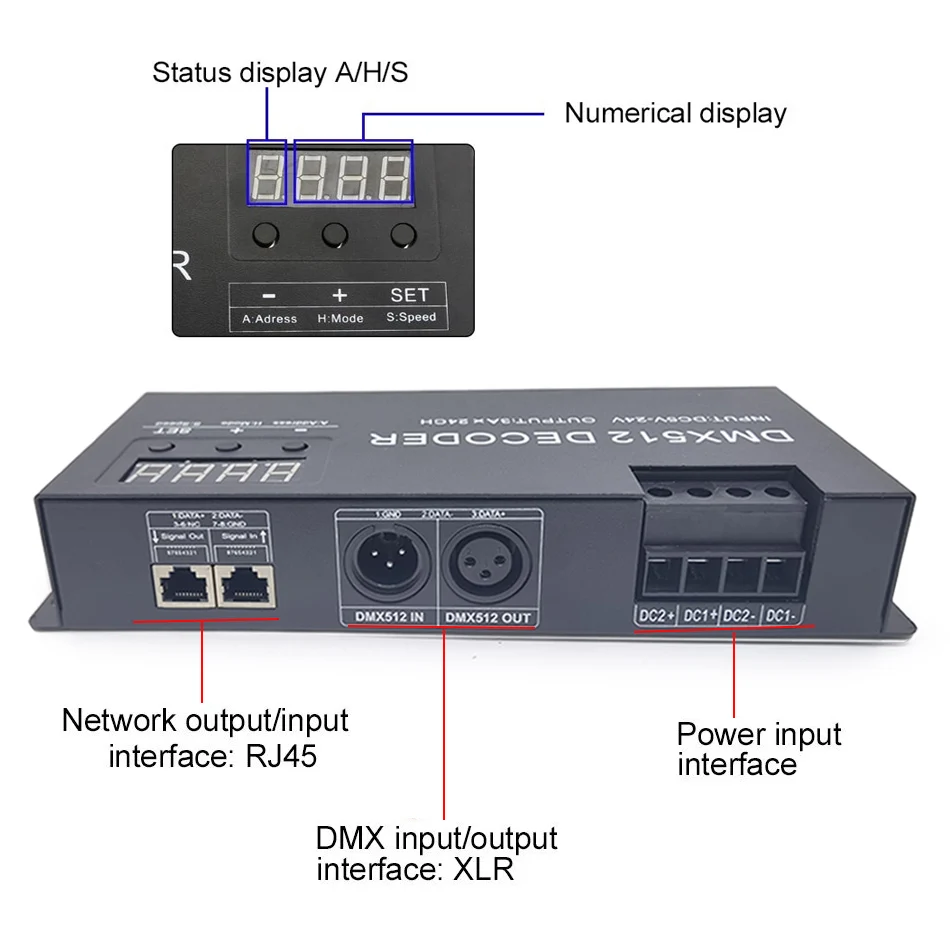

● Especificación de pantalla digital:
Adoptar el tubo digital de 512 números y con tres botones para configurar el Código de dirección. Cada decodificador ocupa 24 códigos de dirección. El primer número en el El tubo digital muestra el símbolo de la función, tiene la letra A, H o S. opcional, y los últimos tres números es mostrar la fecha árabe desde 001-512.
Cuando La primera letra muestra "A", está en el estado DMX512, significa que esto El decodificador está bajo el estado de control de señal DMX512, conectar en este momento El decodificador a la consola DMX con cable de red, se puede controlar por la consola DMX. Si el tubo digital muestra "A001", significa que el primero del código de dirección es 001 y los otros 23 canales son correspondientes a 002,003....023,024.Si está conectado este decodificador con el otro Decodificador, luego el primer código de dirección del otro decodificador es 025, y el otros 24 canales son 026,027....047,048. Se puede conectar con números de decodificador y se pueden controlar solo.
Si dos o varios El código de dirección del decodificador es el mismo, significa que esta misma dirección Los decodificadores de códigos cambian con el mismo efecto y se pueden realizar Efecto controlado sincrónico.
1)Cuando se muestra la primera letra "H", estará en la función de modo incorporada, significa que este decodificador Trabajará en el programa incorporado. Los modelos integrados son como a continuación:
2)Cuando la primera letra que se muestra "S", estará en la configuración de velocidad incorporada Función de estado, en este estado solo el H-08 y el H-09 son válidos, presione el botón SET ligeramente para ingresar al estado de velocidad ajustable, luego presione El botón +/- puede realizar la opción de velocidad de 11 niveles.Otros Las funciones no son efectivas.
● Especificación de la función clave:
Hay tres botones (Botón 1: SET, Botón 2:- Botón 3:+) en el decodificador, sus funciones son las siguientes:
● Conjunto de botones: tecla de cambio de modo, presione esta tecla durante aproximadamente 2 segundos, puede cambiará de la función A a la función H (función H a la función A), presione ligeramente el botón SET para cambiar de la función H a la función S (función S a función H)
● Botón +: aumentar el botón, el último Se incrementarán tres números del tubo digital al presionar + Tecla cada vez. Si desea que el código de dirección aumente rápidamente, solo simplemente hay que presionar esta tecla por un tiempo.(Observaciones: el máximo El código de dirección es 512, si aparece 512 y aún presiona la tecla +, será regresar a 001) ;
● Botón - : botón de disminución, los últimos tres El número del tubo digital disminuirá uno cuando presione la tecla - cada vez. Si desea que el código de dirección disminuya rápidamente, simplemente Es necesario presionar esta tecla por un tiempo.
