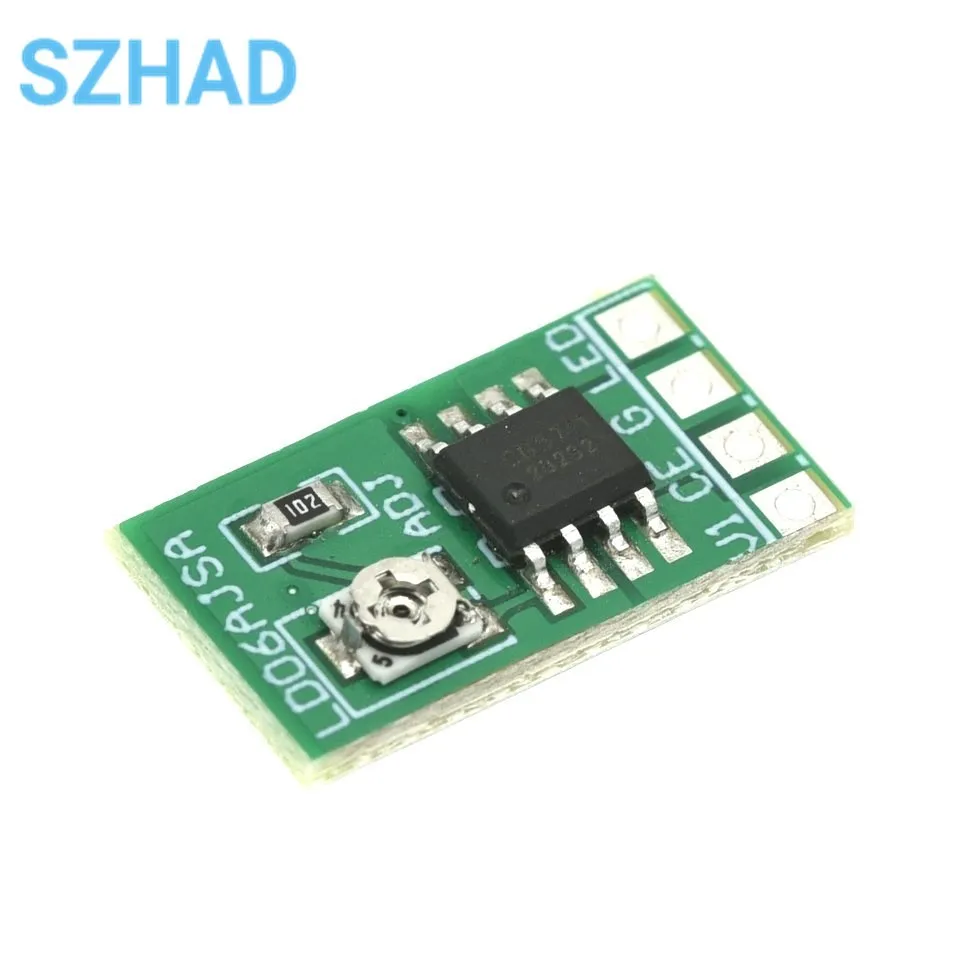

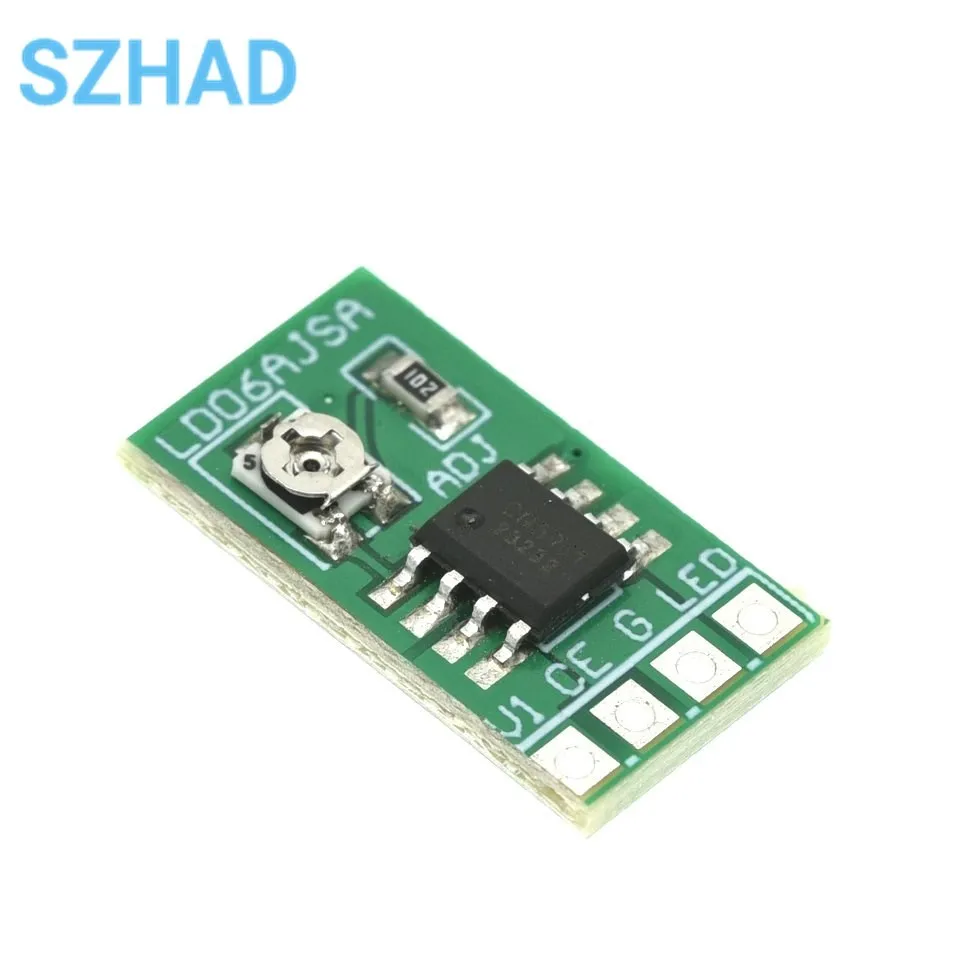

Parámetros del producto
1. Voltaje de funcionamiento: CC 2,8-6V (para controlador LED de 3V 3,3 V 3,7 V 4,5 V 5V 6V)
2. Corriente de salida: 30-1500MA
3. Potencia máxima de salida: 9W
Puede conducir 1-16 LEDs de 2,8-6V
(La corriente máxima no supera 1,5 A)
4. de la corriente Regulación: 1 a través de la resistencia ajustable; 2 Regulación de la temperatura del chip de control a través de la señal PWM
Protección contra sobrecorriente LED
Rango de temperatura de funcionamiento

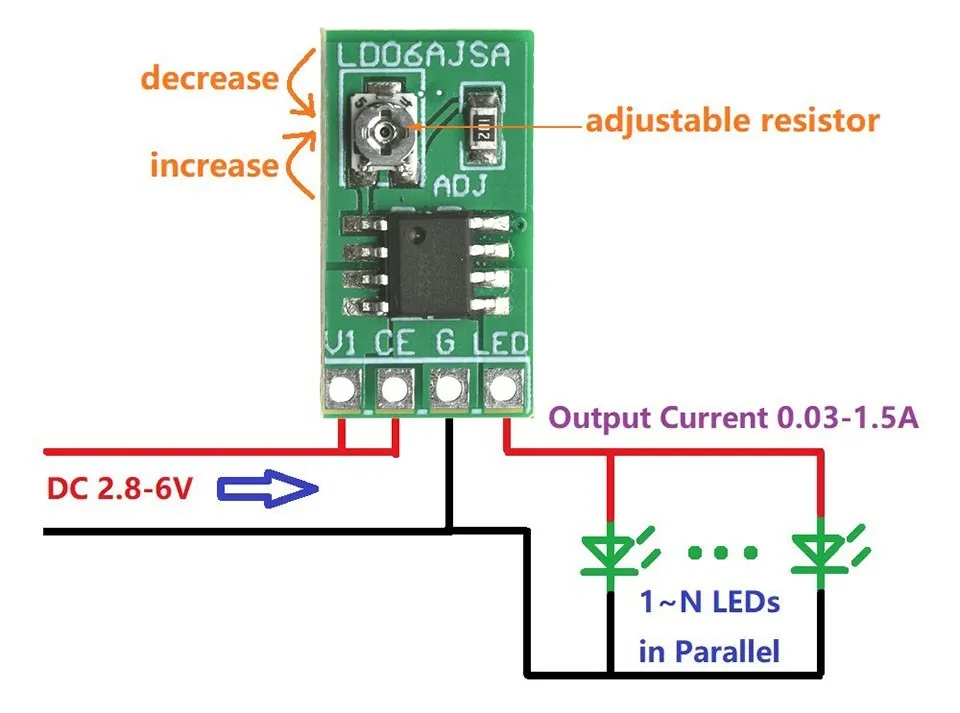

Aplicación 1:
Cableado de acuerdo con la siguiente figura, use un destornillador adecuado suavemente y Gire lentamente la resistencia ajustable.

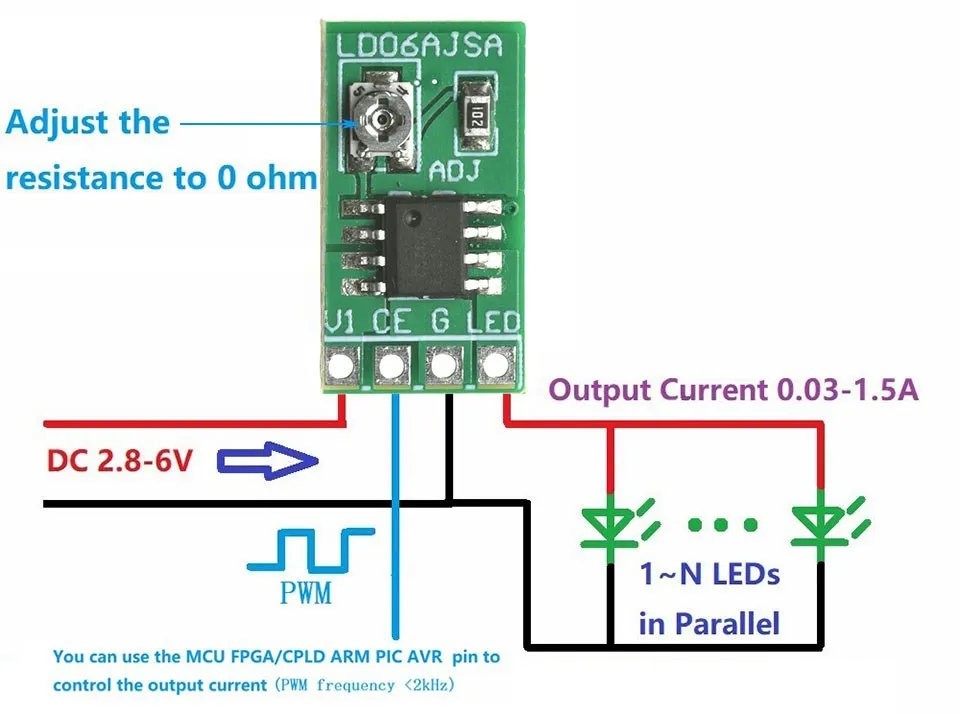

Aplicación 2:
Ajuste la resistencia ajustable a 0 ohmios (o maximice la corriente de acuerdo con la aplicación 1) y luego use la señal PWM de salida MCU para controlar la corriente de salida LED
La frecuencia de la señal PWM debe ser inferior a 2KHz

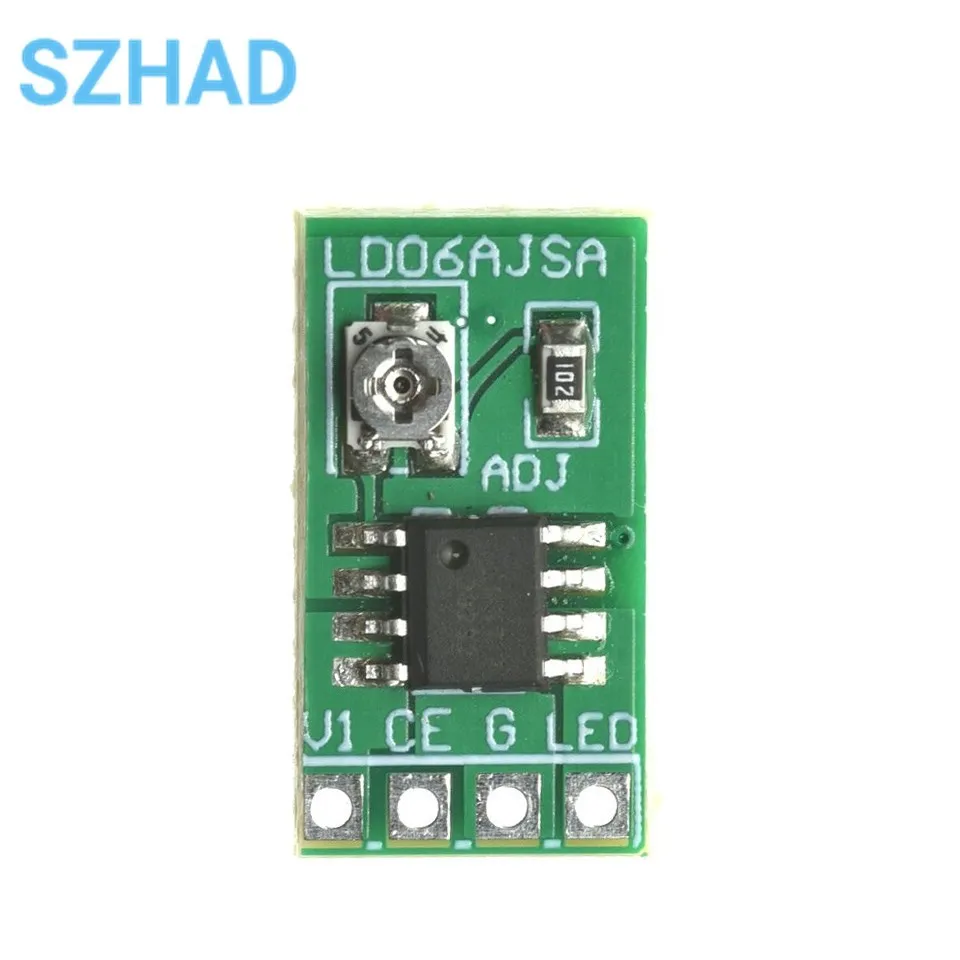

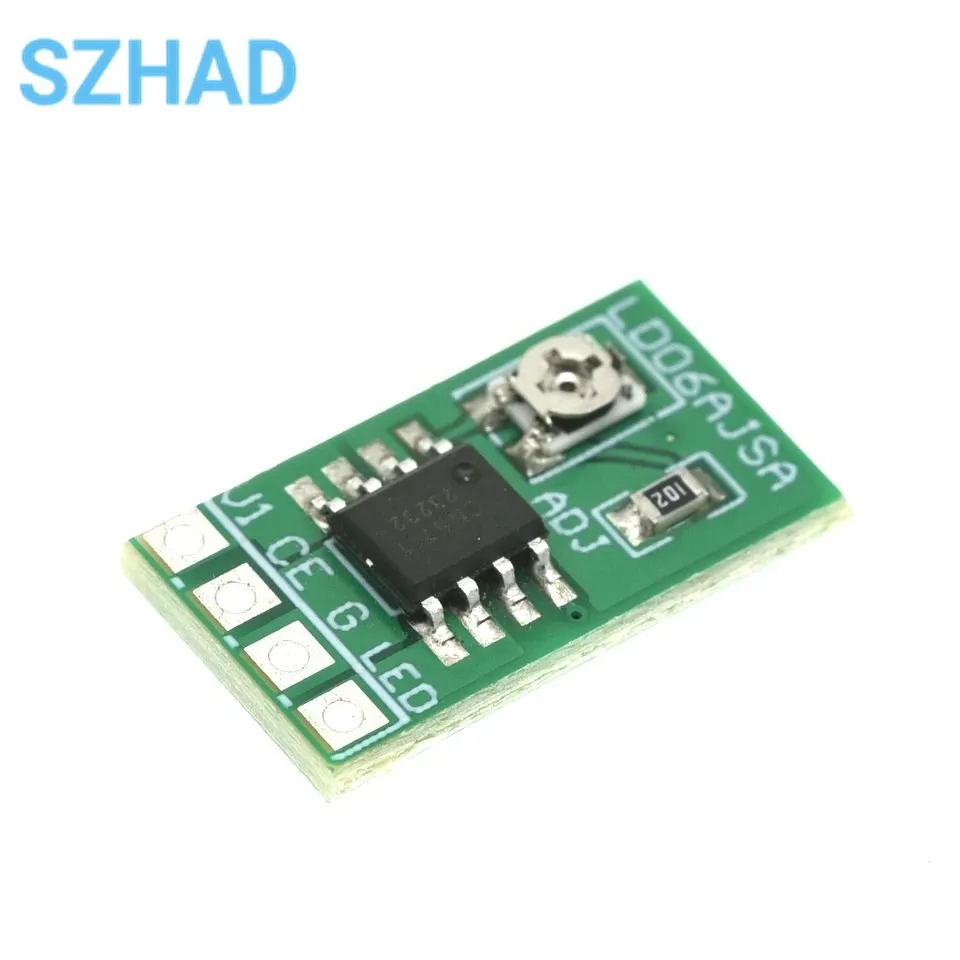

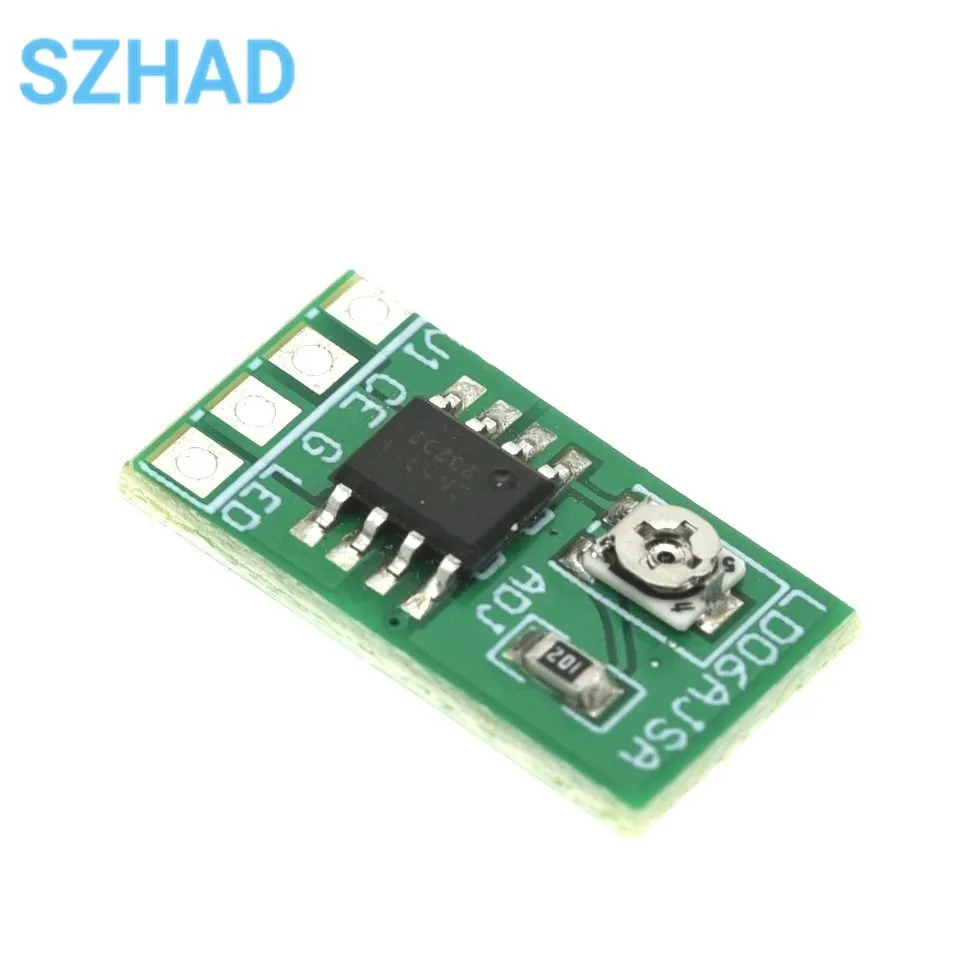

Descripción del producto:
LD06AJSA/B es un circuito integrado de regulación de corriente que funciona desde un voltaje de entrada de 2,8 V a 6V, la constante
La corriente de salida se puede configurar hasta 1,5 A con una resistencia externa. El LD06AJSA/B consiste en una referencia de alta precisión
Voltaje, amplificador, espejo de corriente, etc. El transistor de potencia en el chip y el bloque de detección de corriente reducen en gran medida el
Recuento de componentes externos, lo que hace que el LD06AJSA/B sea ideal para el controlador LED.
Cuando el PIN CE es alto, el voltaje de entrada es superior a 2,8 V y es mayor que el voltaje de avance del LED Plus.
La caída de voltaje requerida, LD06AJSA/B funciona normalmente para entregar corriente constante desde el PIN LED.
El LD06AJSA/B adopta la regulación de temperatura en lugar de la función de protección de temperatura, la temperatura
La regulación puede hacer que el LED se encienda continuamente en caso de alta temperatura ambiente o alto voltaje
Caída. Cuando la temperatura de la Unión LD06AJSA/B alcanza aproximadamente 135 ° C, el bloque de regulación de temperatura interna
Reduce la corriente LED para que la temperatura de la Unión no aumente más. Esta característica permite a los usuarios
Maximice el uso de la capacidad de manejo de energía del chip, no se preocupe por el sobrecalentamiento del chip y
Daños en el chip o componentes externos.
El LD06AJSA/B también tiene la función de habilitación de CHIP, que puede apagar todo el chip para limitar la corriente
Consumo dentro de 1uA.
El LD06AJSA/B también adopta el bloque de protección contra sobrecorriente. Cuando la corriente del LED se aproxima a 1,9A (típica), el
El bloque de protección contra sobrecorriente comienza a funcionar para evitar que la corriente LED aumente aún más.
