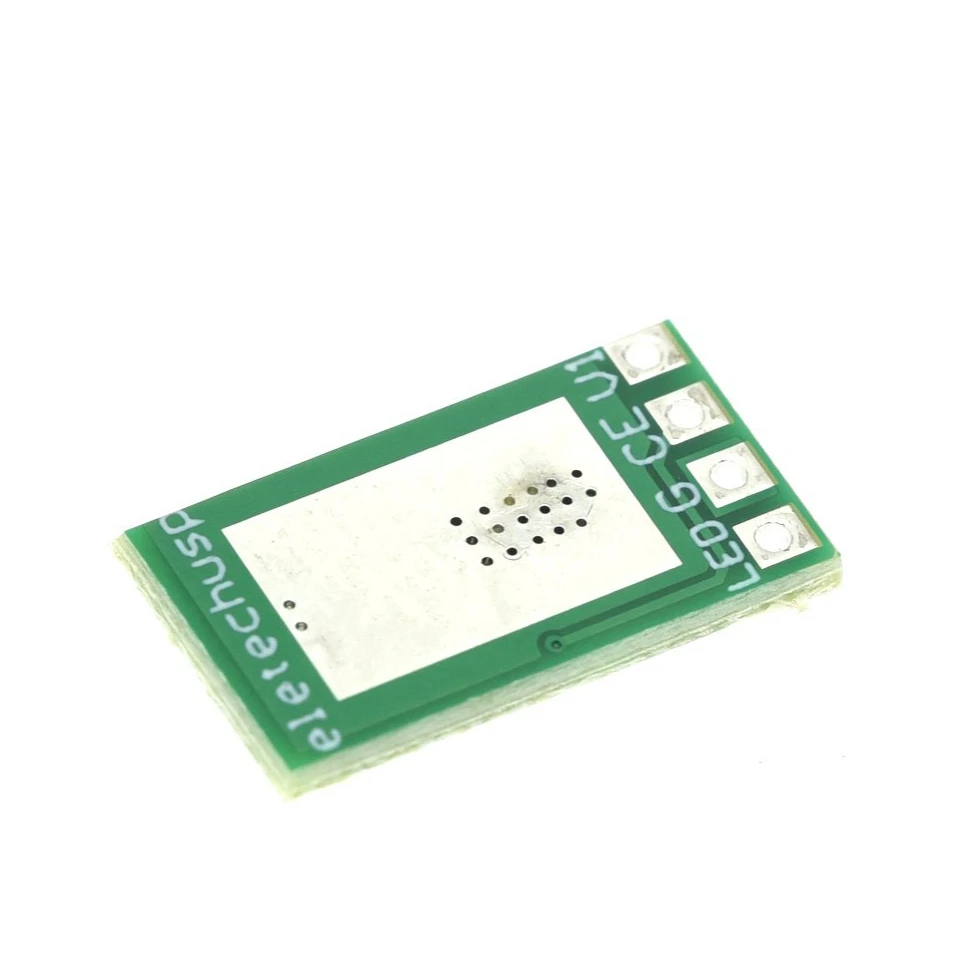

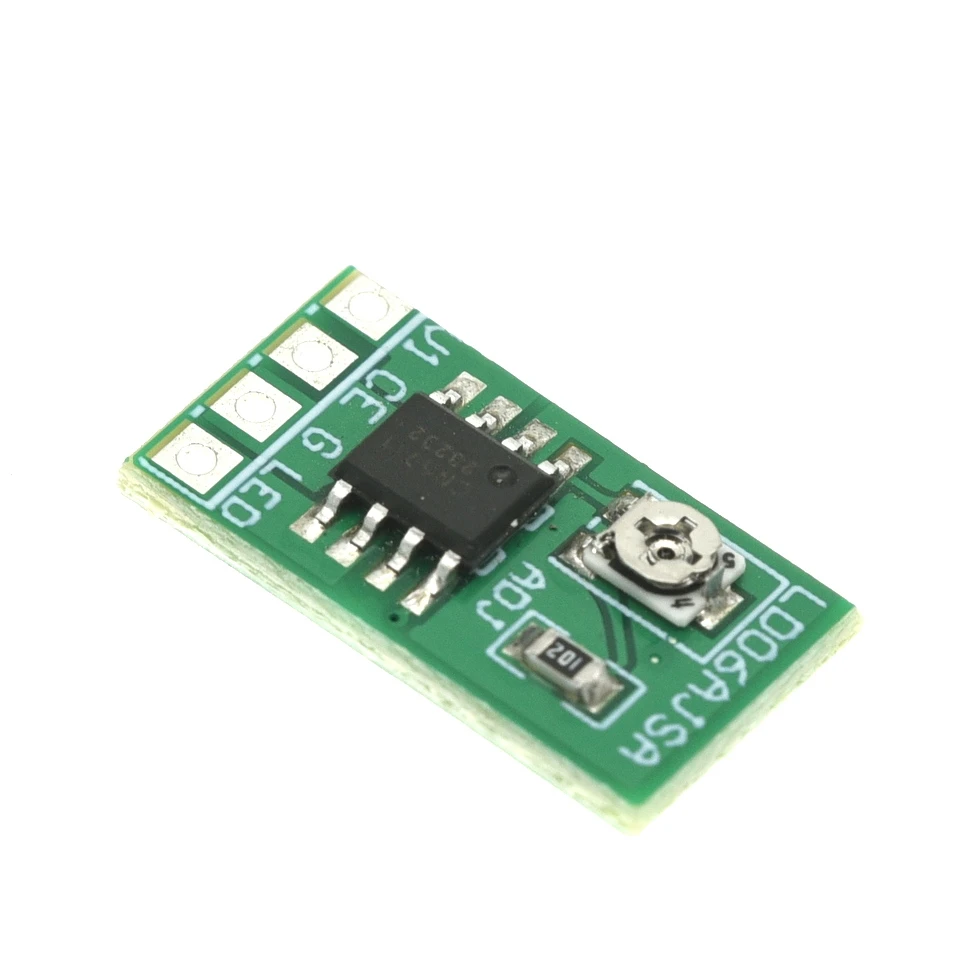

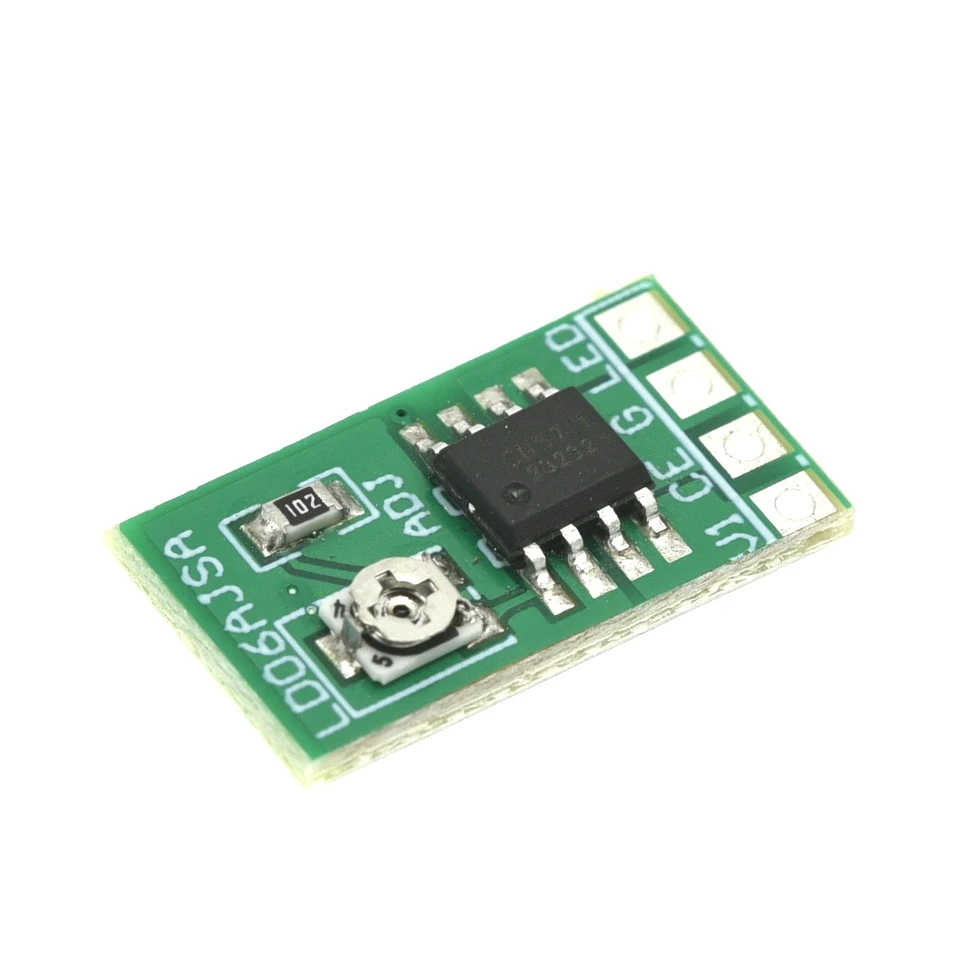

Descripción
Parámetros del producto:
1.Voltaje de funcionamiento: CC 2,8-6 V (para controlador LED 3 V 3,3 V 4,7 V 4,5 V 5 V 6 V)
2.Corriente de salida: 30-1500MA
3.Potencia máxima de salida: 9W
Puede controlar 1-16 LED de 2,8-6 V
(La corriente máxima no supera los 1,5 A)
4.Regulación de corriente: 1 mediante resistencia ajustable; 2 Control de regulación de temperatura del chip a través de señal PWM
Protección contra sobrecorriente LED
Rango de temperatura de funcionamiento
Aplicación 1:
Cableando de acuerdo con la siguiente figura, utilice suavemente un destornillador adecuado y gire lentamente la resistencia ajustable.

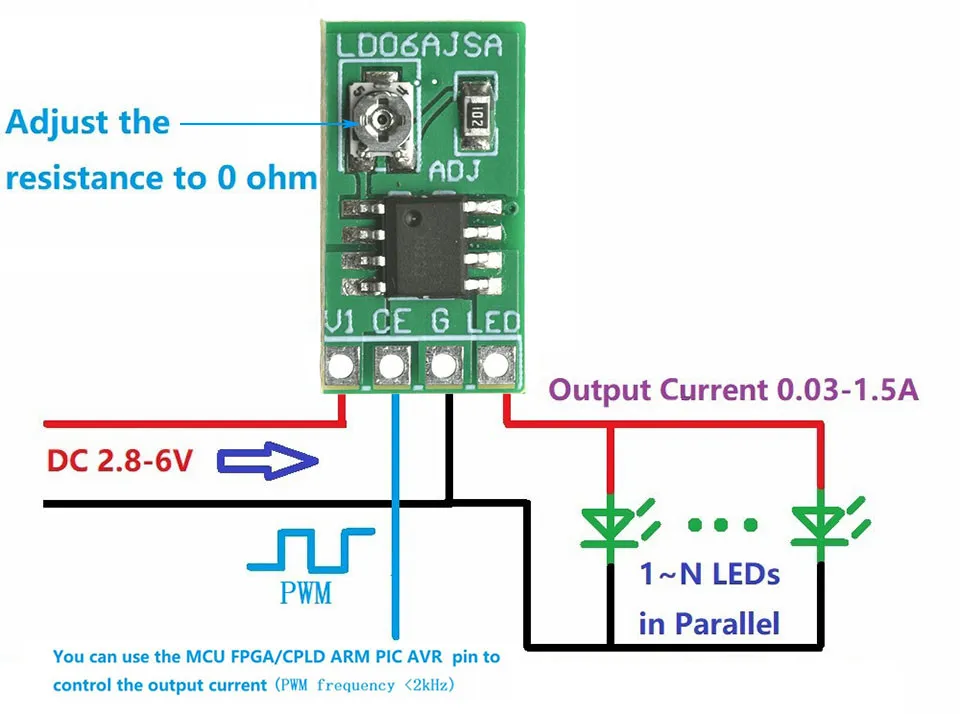

Aplicación 2:
Ajuste la resistencia ajustable a 0 ohmios (o maximice la corriente según la aplicación 1) y luego use la señal PWM de salida de MCU para controlar la corriente de salida del LED
la frecuencia de la señal PWM debe ser inferior a 2 KHz
Descripción del producto:

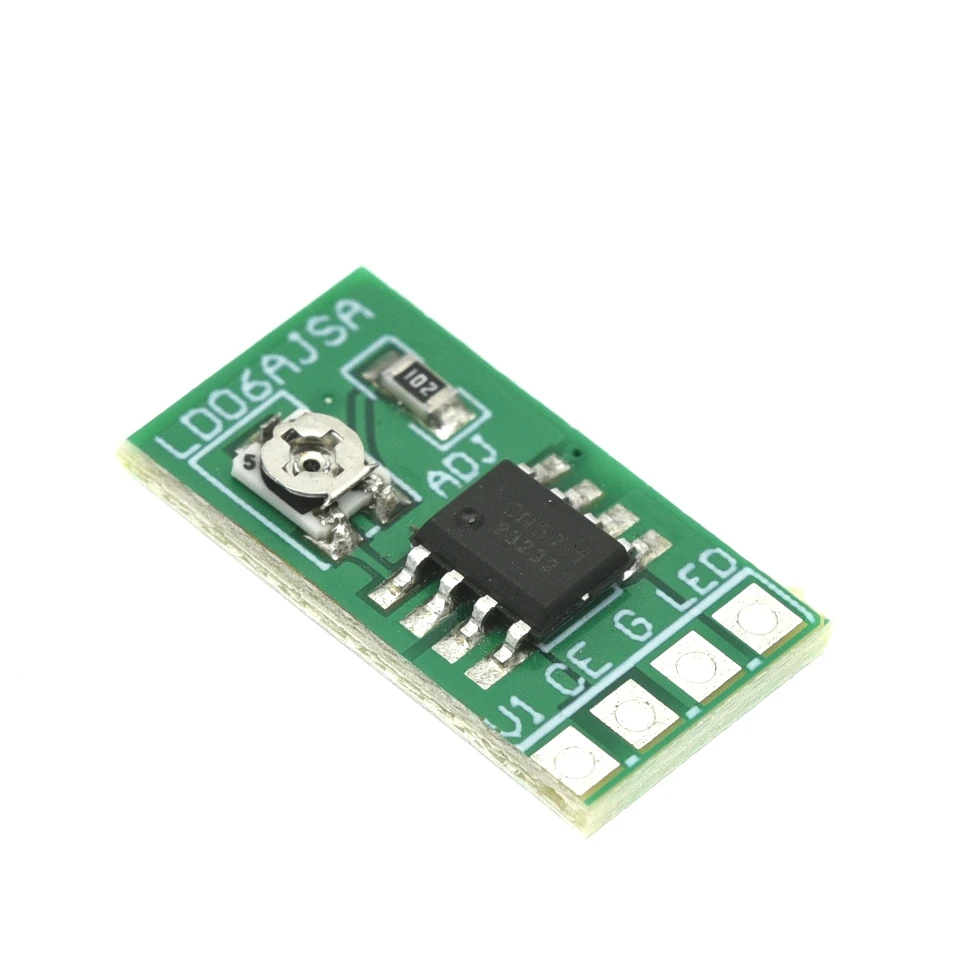

LD06AJSA/B es un circuito integrado de regulación de corriente que funciona desde un voltaje de entrada de 2,8 V a 6 V, la constante
La corriente de salida se puede configurar hasta 1,5 A con una resistencia externa.El LD06AJSA/B consta de una referencia de alta precisión.
voltaje, amplificador, espejo de corriente, etc.El transistor de potencia en chip y el bloque de detección de corriente reducen en gran medida la
Recuento de componentes externos, lo que hace que el LD06AJSA/B sea ideal para controladores LED.
Cuando el pin CE es alto, el voltaje de entrada es superior a 2,8 V y es mayor que el voltaje directo del LED más
la caída de voltaje requerida, LD06AJSA/B funciona normalmente para suministrar corriente constante desde el pin del LED.
El LD06AJSA/B adopta la regulación de temperatura en lugar de la función de protección de temperatura, la temperatura
La regulación puede hacer que el LED se encienda continuamente en caso de alta temperatura ambiente o alto voltaje.
caer.Cuando la temperatura de unión LD06AJSA/B alcanza unos 135° C, el bloque de regulación de temperatura interna
Reduce la corriente del LED para que la temperatura de la unión ya no aumente.Esta característica permite a los usuarios
Maximice el uso de la capacidad de manejo de energía del chip, no se preocupe por el sobrecalentamiento del chip y
Daños al chip o componentes externos.
El LD06AJSA/B también tiene la función de habilitación de chip, que puede apagar todo el chip para limitar la corriente.
consumo dentro de 1uA.
El LD06AJSA/B también adopta el bloque de protección contra sobrecorriente.Cuando la corriente del LED se acerca a 1,9 A (típica), el
El bloque de protección contra sobrecorriente comienza a funcionar para evitar que la corriente del LED aumente aún más.
