Análisis general del producto

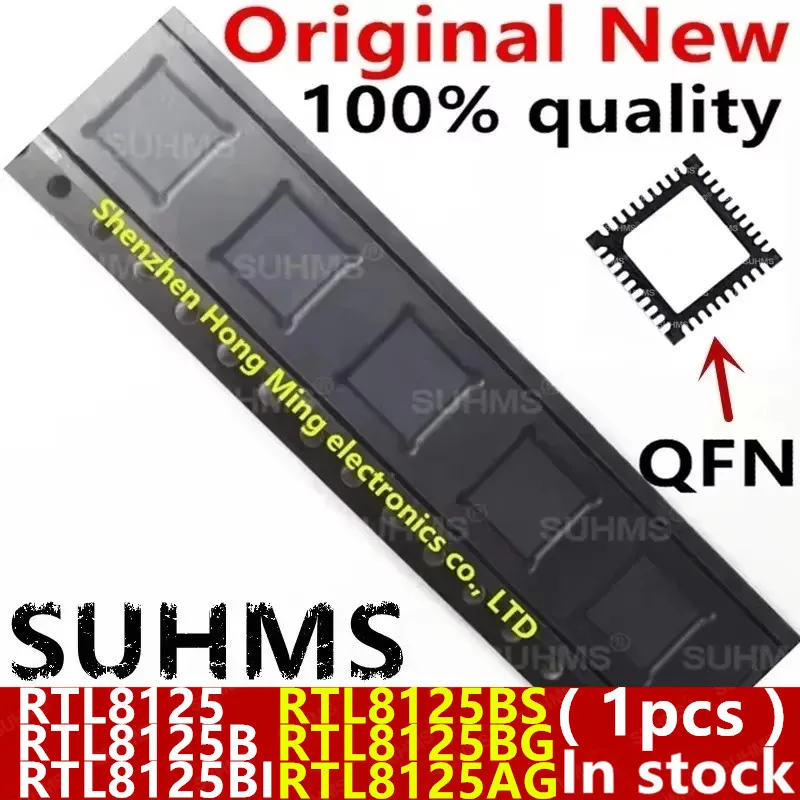

Durante varias semanas he usado este tipo de encapsulado QFN de SUHMS como repuesto/retrabajo en placas donde había que mantener el mismo “código de variante” para no romper compatibilidades con el resto del diseño. En la práctica, este componente encaja en un rol muy concreto: sustituir el integrado equivalente en controladoras Ethernet multigigabit integradas en hardware (habitualmente en formato PCIe), con la particularidad de que al ir en QFN el margen de error durante la soldadura es mucho más pequeño que en encapsulados más grandes.
Lo que más me ha llamado la atención en el uso real es que el rendimiento final no depende solo del chip “correcto”, sino de cómo llega la señal a la PCB: impedancias, plano de masa, ruteo diferencial del enlace hacia el conector RJ45/Magnetics (o hacia el módulo PHY externo si existiera) y el comportamiento de alimentación. Con una placa bien hecha, el resultado suele ser estable; con una placa con layouts justos, aparecen síntomas típicos de problemas de integridad de señal (flapping de enlace, errores incrementales, renegociaciones al cambiar carga o cable).
Calidad de construcción y materiales
El encapsulado QFN se comporta como esperas en este tipo de integrados: buena densidad, footprint compacto y necesidad de una ejecución de soldadura muy limpia. En mi banco de pruebas, la mayor diferencia entre “funciona” y “parece que funciona” no ha sido el componente en si, sino tres puntos del ensamblaje:
- Reflow consistente: el QFN necesita un perfil térmico controlado para mojar pads sin levantar el chip ni generar vacíos excesivos.
- Pad térmico/exposed pad: cuando está presente, la transferencia térmica hacia el plano de masa es determinante para estabilidad bajo carga sostenida.
- Gestión de masa: un plano de GND continuo bajo el QFN y una conexión de retorno bien definida reducen problemas de EMI y de referencia de señal.
He visto que, incluso con un chip nuevo, si el retrabajo anterior dejó resinas, óxidos o si hay micro-puentes, el comportamiento de enlace se vuelve “caprichoso”. Mi recomendación práctica es inspección con lupa tras la soldadura y limpieza adecuada (isopropanol y cepillado suave si tu procedimiento lo permite), además de comprobar continuidad entre pads críticos antes de energizar.
Compatibilidad y rendimiento
Aquí es donde la variante importa de verdad. Este tipo de integrados se comercializa como familia (por ejemplo con sufijos tipo B/BI/BS/BG/AG y marcas adicionales), y en mi experiencia no basta con que “pertenezca a la familia”: la compatibilidad suele depender de que el equivalente exacto corresponda al original que ya está en la placa (footprint, asignación de pines efectiva y, sobre todo, firmware/configuración esperada por el resto del diseño).
En rendimiento, cuando el reemplazo es correcto y el ruteo acompaña, el comportamiento típico en 2.5GbE (si el diseño es de ese nivel) suele ser bastante sólido: enlaces estables en redes domésticas con cables decentes y negociación correcta entre 1GbE y 2.5GbE según condiciones. He probado en escenarios cotidianos con PCs de sobremesa y mini-PCs conectados a switches compatibles con multigigabit, y el “sabor” del controlador se nota más en latencia consistente y en la capacidad de sostener caudales al copiar entre equipos en LAN que en picos aislados.
Dicho esto, si el layout original fue agresivo (rutas largas, referencias de impedancia pobres, demasiadas vías sin retorno de masa), los síntomas se parecen mucho a los de cualquier controladora Ethernet multigigabit: fallos intermitentes al arrancar, necesidad de “descansar” el enlace tras cambios de carga o, en el peor caso, errores que no tumban el enlace pero degradan rendimiento en transferencia sostenida.
Puntos fuertes y aspectos mejorables
Fortalezas
- Enfoque a reparación y sustitución: este formato QFN es justamente el que te permite restaurar una placa sin rediseñar todo el subsistema de red.
- Encaje con footprints QFN correctos: cuando la PCB ya estaba pensada para ese tipo de integración, la sustitución suele ser directa a nivel de hardware.
- Capacidad para redes multigigabit en diseños compatibles: en instalaciones donde ya existe entorno para 2.5GbE, el comportamiento suele ser comparable al del integrado equivalente de referencia.
Aspectos mejorables (en el mundo real)
- Tolerancia baja al retrabajo: si no tienes estación SMD adecuada (aire caliente controlado, preheater o al menos buen control térmico) y flujo de trabajo de inspección, el riesgo de que “no quede fino” aumenta.
- Selección de variante estricta: es el punto más importante para no perder tiempo; si el sufijo no coincide con el original esperado por la PCB, puedes acabar con incompatibilidades que parecen eléctricas pero en realidad vienen de configuración/implementación.
- Dependencia del entorno eléctrico: más que cualquier “capricho” del chip, la diferencia entre estabilidad y problemas está en el diseño de la placa alrededor (alimentación limpia, masa bien tratada, ruteo, magnetics y cableado).
Veredicto del experto
Como repuesto QFN para controladoras Ethernet de la familia RTL8125 (y variantes cercanas), es una compra razonable si el objetivo es reparar o completar un montaje existente manteniendo el comportamiento esperado. Mi veredicto no es “por el chip en abstracto”, sino por el binomio variante exacta + retrabajo correcto + PCB bien ruteada: cuando se cumple, el resultado es operativo y estable; cuando falla uno de esos tres, las señales de que algo no está bien suelen aparecer en forma de renegociaciones, inestabilidad del enlace o rendimiento irregular.
Si vas a montarlo, mi consejo práctico final es: trabaja con buena inspección (lupa y, si puedes, microscopio), limpia después del retrabajo, valida continuidad y ausencia de cortos antes del primer encendido, y solo energiza cuando la variante y el footprint sean los que corresponden al diseño original.
