Descripción

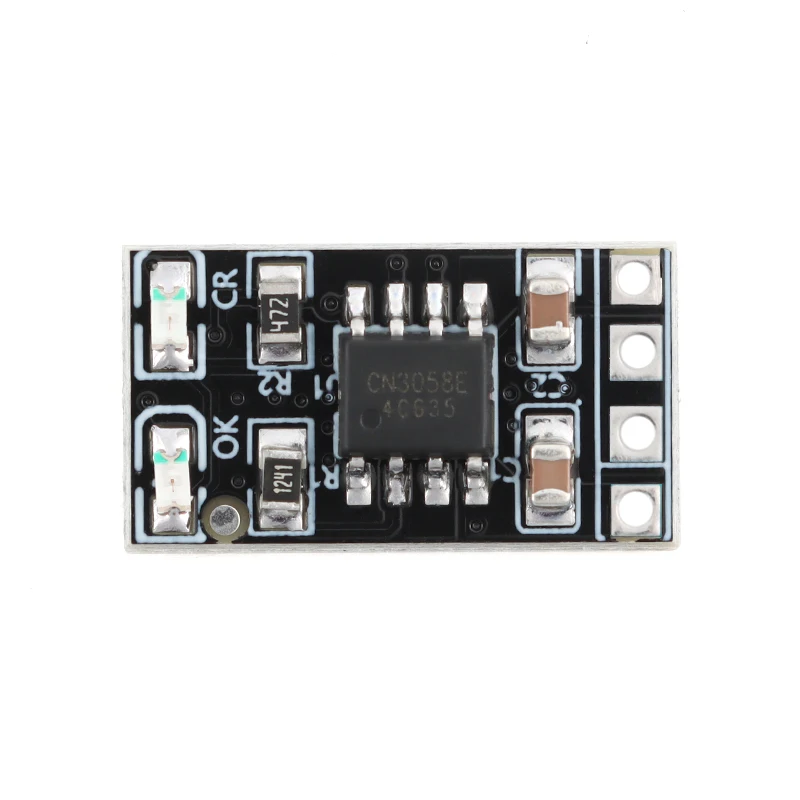

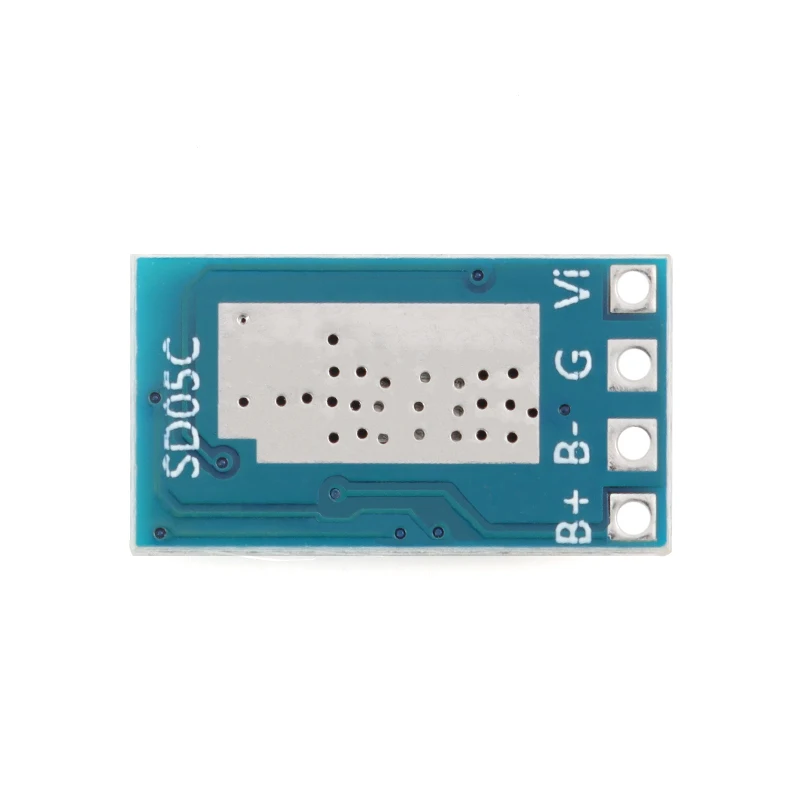

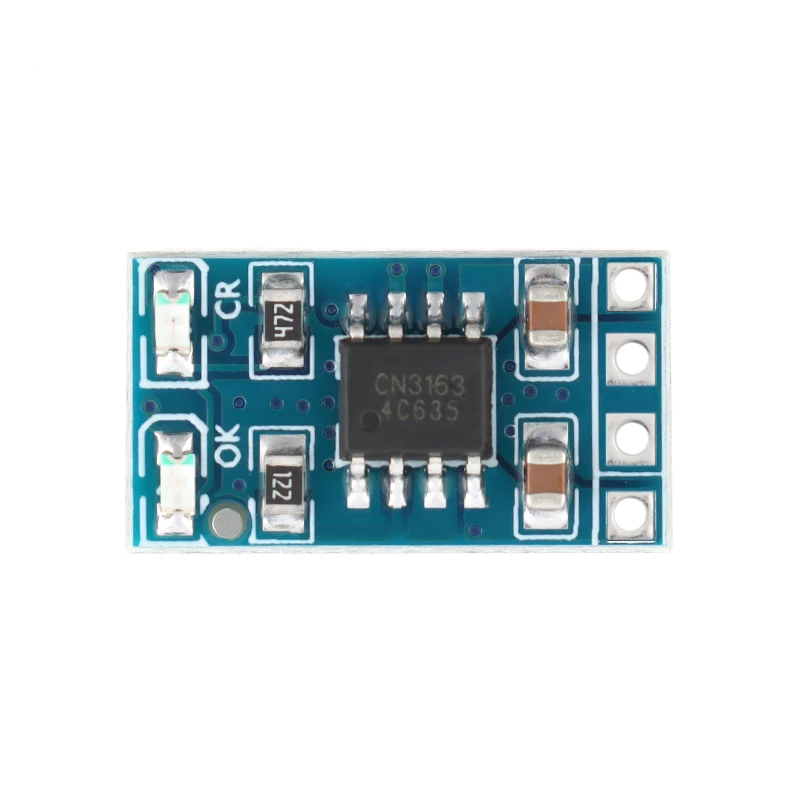

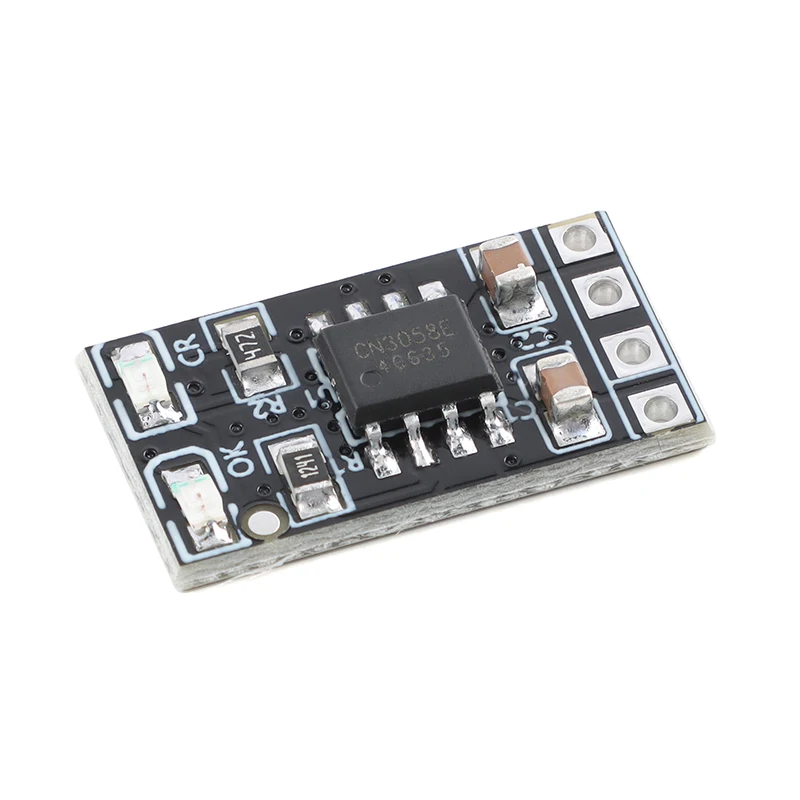

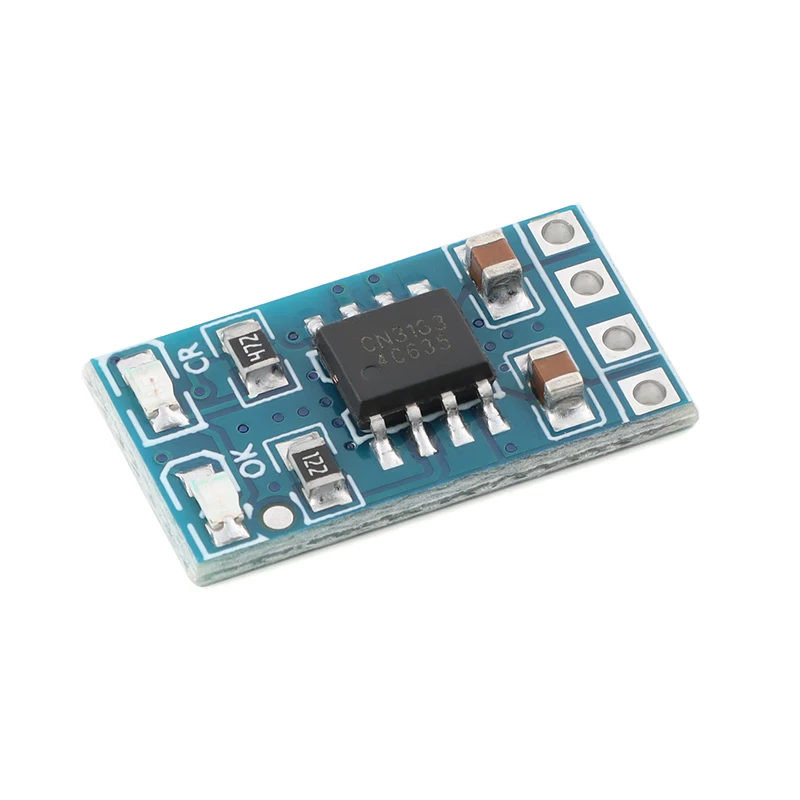

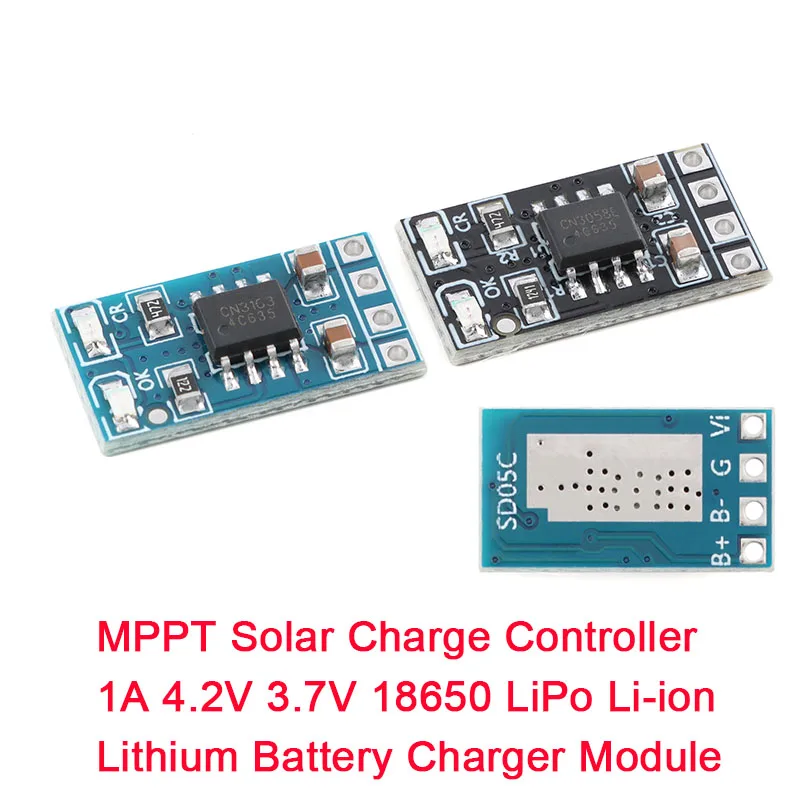

Este es un módulo controlador solar MPPT, diseñado principalmente para dos versiones: baterías de iones de litio y polímero de litio de 3,7 V/4,2 V y baterías de fosfato de hierro de 3,2 V/3,6 V.Integra carga adaptativa, modo de carga de varias etapas, regulación térmica para evitar el sobrecalentamiento, suspensión de bajo consumo y otras protecciones funcionales.Puede ajustar dinámicamente la corriente de carga de acuerdo con la capacidad de salida de la fuente de alimentación de entrada y es adecuado para cargar baterías de juguetes, cargar células solares, dispositivos portátiles, dispositivos de iluminación, dispositivos portátiles y varios dispositivos de carga.
Carga solar MPPT1A
Placa/3,7 V/3,2 V
Versión con batería de litio HW-923A de 3,7 V
Voltaje de entrada: CC 4,4 ~ 6 V también nominal 5 V
Fuente de alimentación de la placa Yangneng
Salida de carga: CC 4,2 V
Tensión de corte de carga: 4,2 V ± 1%
Corriente máxima de carga: 1A
Batería adecuada: batería de litio de 3,7 V/4,2 V con carga completa
Batería de polímero de litio para piscina 18650, 26650,
Piscina.
Voltaje de entrada: fuente de alimentación de panel solar nominal de 5 V CC 3,8 V ~ 6 V
Salida de carga: CC 3,6 V
Tensión de corte de carga: 3,5 V ± 1%
Corriente de carga máxima: 1A
Baterías aplicables: Baterías de fosfato de hierro y litio con un voltaje nominal de 3,2 V/completamente cargadas 3,6 V o 3,65 V.
Función de protección: protección contra sobretensión de la batería, modo de suspensión automático de bajo consumo en caso de corte de energía de entrada.
Regulación de corriente: la corriente de carga se puede ajustar reemplazando la resistencia del chip R1; Sugerir embalaje 0805 con una precisión del 1%
Versión con batería de litio de 3,7 V:
Fórmula de corriente de carga de referencia: Ich=1188V/R1 o R1=1188V/1A=1.188K
Versión de fosfato de hierro y litio de 3,2 V:
Fórmula de corriente de carga de referencia: Ich=1218V/R1 o R1=1218V/1A=1.218K
