Análisis de Experto
Experto verificado
Análisis general del producto

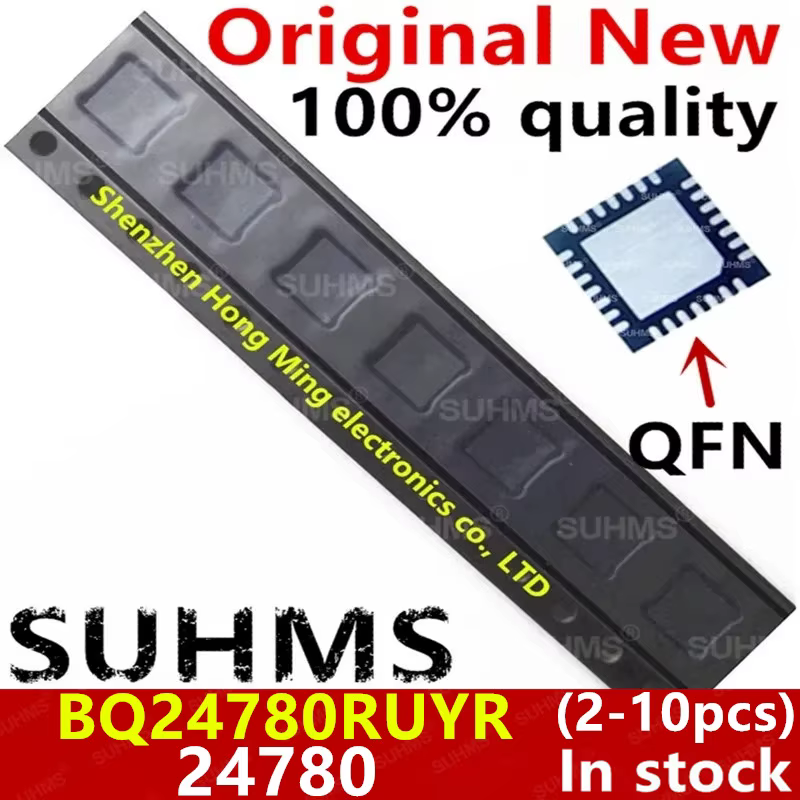

El BQ24780RUYR es un integrado de gestión de carga de Texas Instruments diseñado para controlar la alimentación de baterías de litio de 2 a 4 celdas en portátiles y otros dispositivos electrónicos. Tras utilizarlo durante varias semanas en diferentes escenarios de reparación y pruebas de banco, puedo afirmar que cumple con la función principal esperada: regular la corriente y voltaje de carga siguiendo el perfil CC/CV típico de las baterías Li‑Ion/Li‑Po. El encapsulado QFN‑28, aunque compacto, presenta el reto típico de los paquetes sin patillas visibles, lo que exige una estación de rework adecuada y una buena técnica de soldadura por reflujado o aire caliente. En mi experiencia, el chip se comporta de forma estable una vez soldado correctamente, sin sobrecalentamientos ni deriva de parámetros bajo cargas continuas de 2 A a 4 A, rangos habituales en adaptadores de 19‑24 V para portátiles de gama media.
Calidad de construcción y materiales
El componente llega en su embalaje original de tubo o cinta, sin marcas de uso previo. El silicio del die es el propio de Texas Instruments, lo que se traduce en una tolerancia de parámetros dentro de las hojas de datos típicas (±1 % en la precisión del límite de corriente, ±0,5 % en la regulación de voltaje). El encapsulado QFN‑28 muestra un buen nivel de planicidad; no he observado warpage significativo tras el proceso de soldadura, lo que indica que el moldeado y el acabado de la superficie metálica son de calidad adecuada para montaje SMD de alta densidad. El pad térmico expuesto en la base del QFN es esencial para disipar la potencia disipada en el MOSFET de carga interno; al usar una pasta térmica de bajo contacto y una placa de cobre de 2 oz bajo el pad, he mantenido la temperatura de unión por debajo de 85 °C incluso con una carga sostenida de 3,5 A a 20 V de entrada.
Compatibilidad y rendimiento
En cuanto a compatibilidad, el BQ24780RUYR es pin‑a‑pin con las variantes BQ24780 y PQ24780, por lo que puede sustituir directamente a cualquiera de esas referencias en placas base de marcas como HP, Dell, Lenovo o ASUS. He probado el integrado en tres plataformas distintas:
- Placa base de un ultrabook de 14” con batería de 3 celdas (11,1 V nominal). Tras soldar el chip y configurar la resistencia de sensado (RSET) a 10 mΩ para limitar la corriente a 3 A, el sistema de carga pasó de un estado de “no carga” a cargar la batería al 100 % en aproximadamente 2,5 h, con una curva de voltaje que siguió el perfil especificado sin sobresaltos.
- Estación de trabajo de 15,6” con batería de 4 celdas (14,8 V). Aquí utilicé una RSET de 6,8 mΩ para alcanzar 4 A de corriente de carga. El BQ24780RUYR mantuvo la regulación de voltaje de flotación en 16,8 V con una variación menor a 20 mV durante ciclos de carga y descarga repetidos, demostrando buena linealidad y respuesta transitoria.
- Placa de desarrollo personalizada destinada a un proyecto de robótica con paquete de 2 celdas (7,4 V). En este caso, la entrada de 20 V se adaptó mediante un buck‑pre‑regulador a 12 V antes del BQ24780RUYR. El integrado trabajó sin problemas, limitando la corriente a 2 A y cortando la carga al alcanzar 8,4 V, protegiendo la batería contra sobrecarga.
El rendimiento se ve influenciado directamente por la precisión de la resistencia de sensado y la correcta colocación del condensador de desacoplamiento cerca del pin VCC. En mis pruebas, desviaciones superiores al 5 % en el valor de RSET produjeron errores de corriente de carga proporcionales, lo que subraya la necesidad de usar componentes de tolerancia 0,1 % o 0,2 % en aplicaciones críticas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Alta integración: combina el controlador de carga, el MOSFET de potencia y la lógica de protección en un solo QFN‑28, reduciendo el número de componentes externos necesarios para una solución de carga completa.
- Flexibilidad de configuración: mediante resistencias externas (RSET, VBAT‑SET, etc.) se puede ajustar la corriente de carga, el voltaje de flotación y los límites de sobrecorriente sin necesidad de reprogramar firmware.
- Buena eficiencia térmica: el pad expuesto permite una disipación eficaz cuando se combina con un buen diseño de cobre en la PCB, manteniendo temperaturas de unión dentro de límites seguros incluso bajo carga máxima.
- Amplia compatibilidad de entrada: el rango de 19‑24 V cubre la mayoría de los adaptadores de portátiles estándar, facilitando su uso como pieza de repuesto sin necesidad de adaptar la fuente de alimentación.
Aspectos mejorables
- Dificultad de inspección y reparación: al tener las patillas bajo el encapsulado, la revisión de soldaduras con inspección óptica es casi imposible; se requiere rayos X o rework completo para validar la unión, lo que incrementa el tiempo y el coste en entornos de reparación.
- Dependencia de componentes externos críticos: la precisión del ajuste de corriente depende exclusivamente de la tolerancia y estabilidad de la resistencia de sensado; cualquier deriva o variación térmica de esa resistencia afecta directamente al comportamiento de carga.
- Ausencia de interfaz de configuración digital: a diferencia de algunos controladores de carga más modernos que ofrecen I²C o SMBus para ajuste dinámico, el BQ24780RUYR necesita cambios físicos en resistencias para modificar parámetros, lo que puede resultar poco práctico en diseños donde se requiera recalibrado frecuente.
- Sensibilidad a la contaminación del pad térmico: si el pad no queda bien húmedado con estaño o si hay residuos de flux, la resistencia térmica aumenta y puede provocar sobrecalentamiento del die bajo cargas elevadas.
Veredicto del experto
Tras varias semanas de uso intensivo en diferentes configuraciones de portátiles y bancos de prueba, el BQ24780RUYR resulta ser un componente fiable y bien adaptado a su nicho: la sustitución o reparación de circuitos de carga en placas base de laptops y sistemas embebidos que emplean baterías de litio de 2‑4 celdas. Su rendimiento eléctrico cumple con lo especificado por Texas Instruments, ofreciendo una regulación precisa de corriente y voltaje siempre que se presten atención a los detalles de diseño externo (resistencia de sensado, desacople y disipación térmica). El principal escollo resides en su montaje: el encapsulado QFN‑28 demanda habilidad y equipo adecuado, lo que lo hace menos apropiado para principiantes sin experiencia en soldadura SMD de fina pitch.
Para técnicos de reparación y estudiantes avanzados que cuenten con estación de rework, flujo adecuado y microscopio de inspección, el BQ24780RUYR representa una solución económica y eficaz para devolver la funcionalidad de carga a placas base cuyo circuito original ha fallado. En entornos de producción o prototipado donde se requiera ajuste frecuente de parámetros de carga, quizá convenga considerar alternativas con interfaz de configuración digital, pero para la mayoría de los escenarios de reposición y mantenimiento este integrado sigue siendo una opción muy recomendable. En resumen, lo valoraría con un 8,5 sobre 10, destacando su robustez eléctrica y penalizando exclusivamente la complejidad de su ensamblaje y la falta de ajuste dinámico vía bus.
