Controlador de atenuación LED DMX512, controlador RGBW, DMX-512, 3/4 canales, controlador decodificador, atenuador para tira LED RGBW
24,39 €
Enlace proporcionado por:

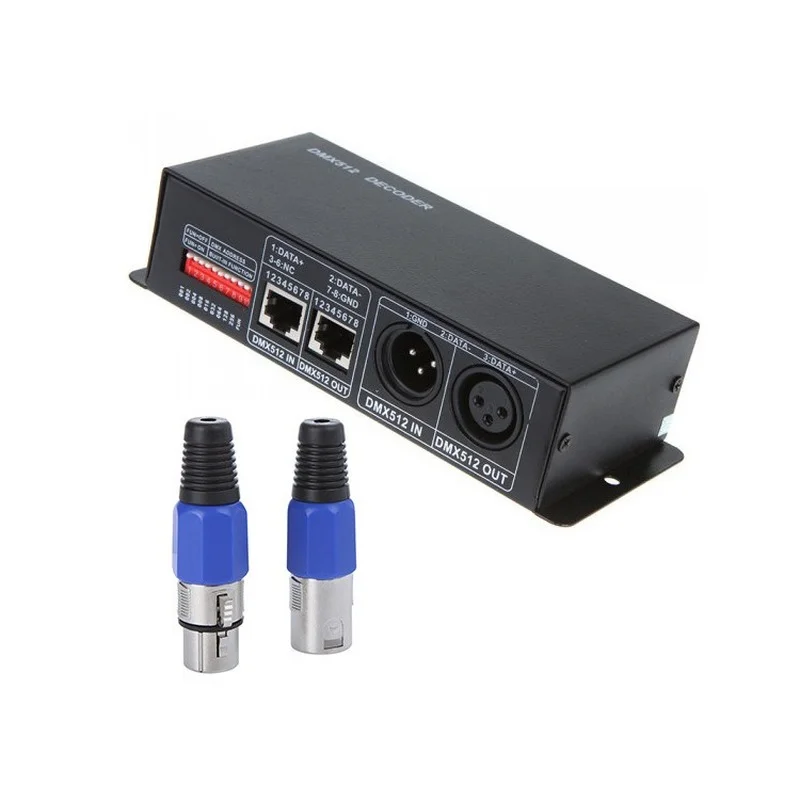

Nombre: Decodificador DMX512
El decodificador DMX adopta un chip de control de computadora avanzado para recibir la señal de control digital estándar de la ampliamente utilizada en el mundo y convertirla en señal de controlador PWM para conducir LED; Se puede conectar a la consola digital DMX, y puede aumentar El decodificador para expandir continuamente el canal de salida para lograr más atenuación o varios efectos de cambio de programa. Cuando el decodificador no está conectado a la consola DMX, la máquina se puede utilizar como un controlador de sincronización para controlar sincrónicamente múltiples decodificadores y luces LED.
Parámetro rendimiento
● Temperatura de funcionamiento: - 20-60 ℃
● Voltaje de alimentación: 12V ~ 24V
● Corriente de salida: corriente nominal de cada circuito: 4A / CH o 8A / CH (opcional);
● Potencia de salida: 4A} 12V: 192W, 24V: 384W
8A 12V: 384W, 24V: 768W
● Tamaño del controlador: l166xw67 × H41mm
● Tamaño de la caja de embalaje: L176 × W84 × H50mm
● Peso neto: 360g
● Peso bruto: 408g
● Canal: 4 canales
● DMX512 estándar: DMX512 / 1990

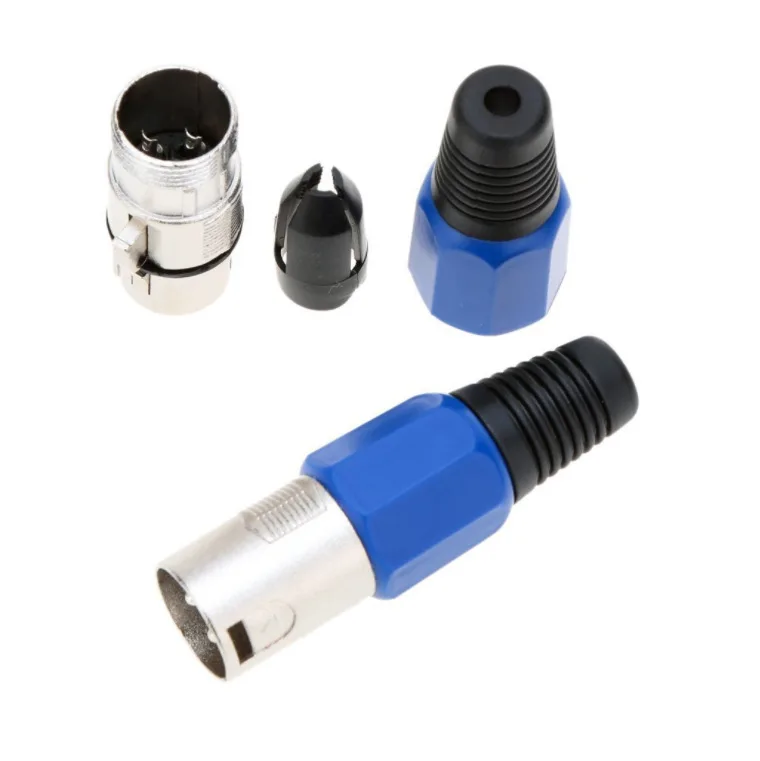

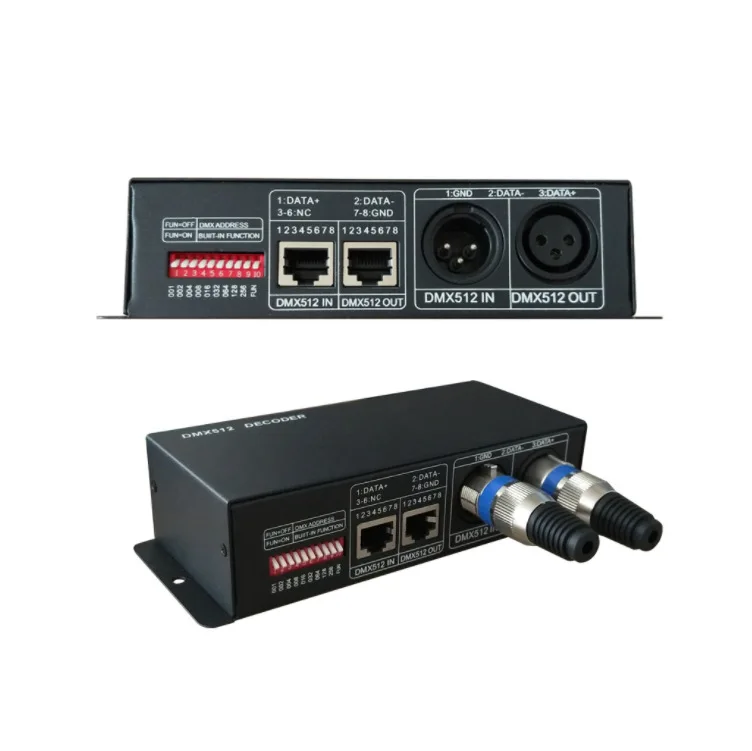

● Accesorios: un par de enchufes XLR

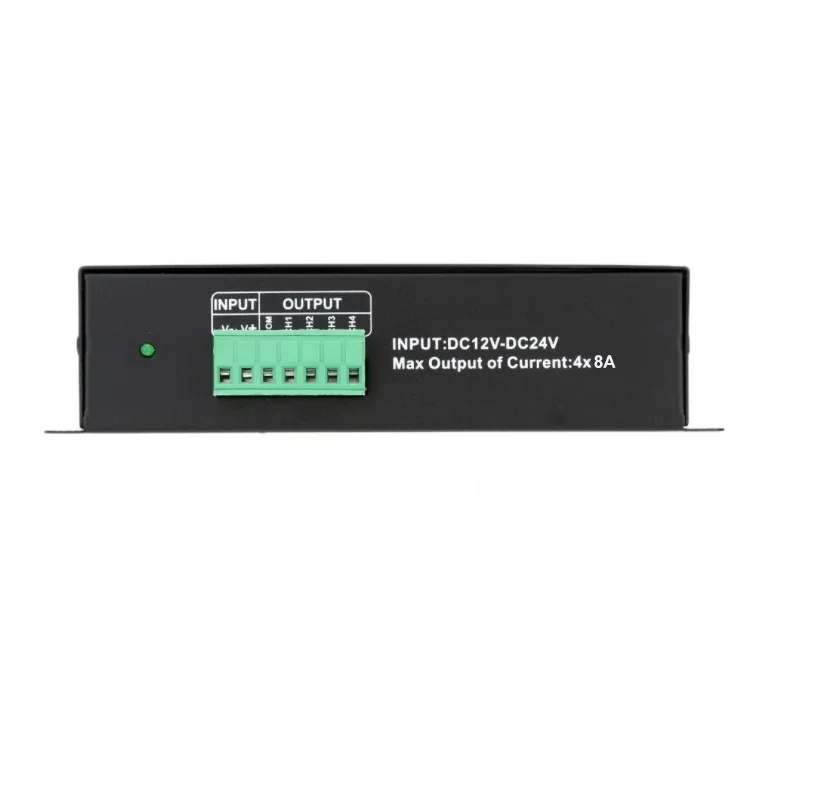

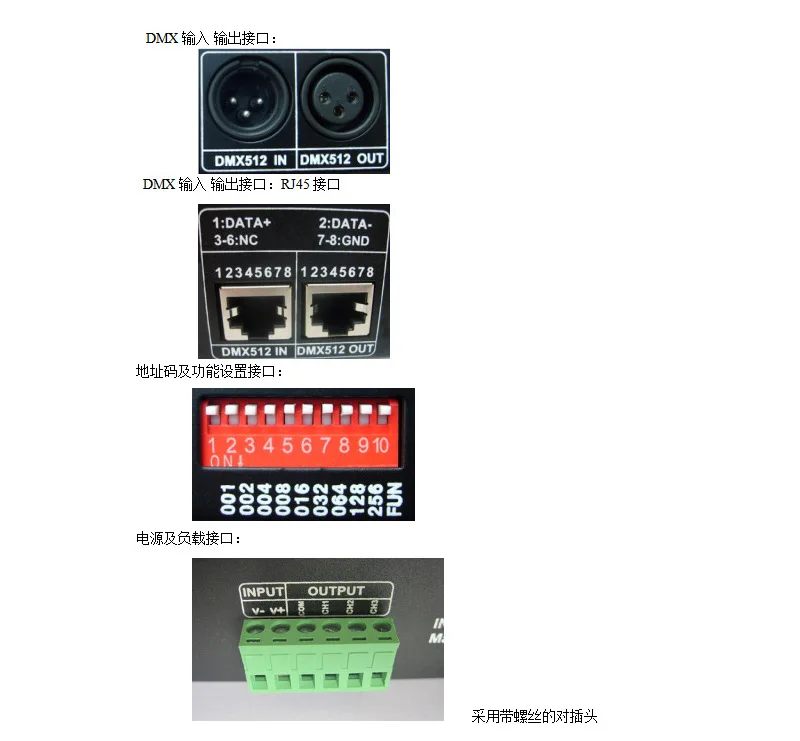

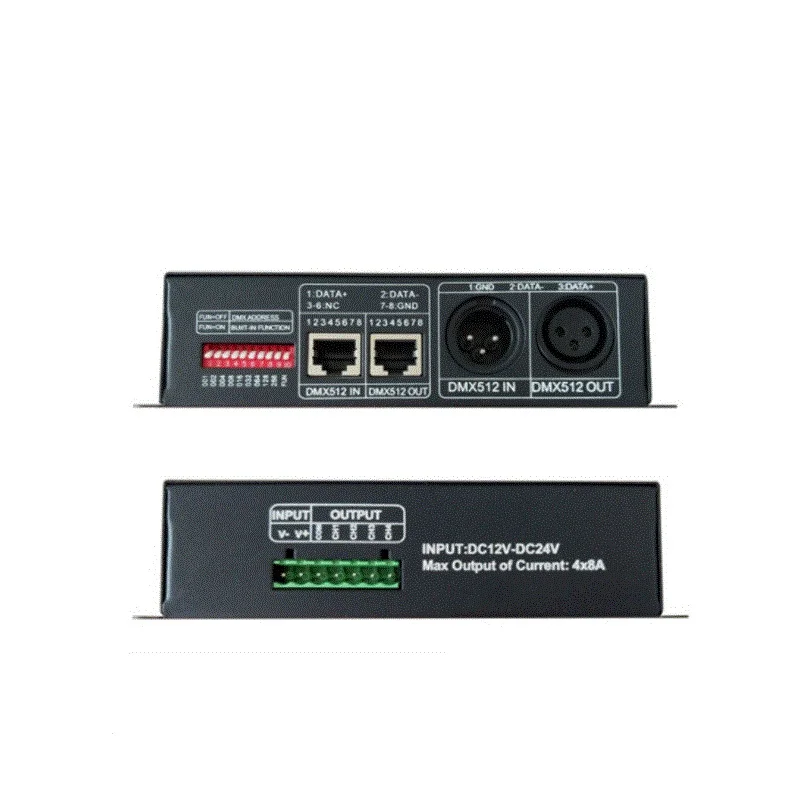

Descripción de la interfaz:
1, Configuración de la dirección del decodificador

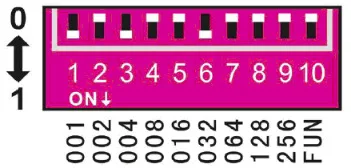

Cada decodificador ocupa 4 direcciones y utiliza el interruptor de codificación para establecer la dirección. Los bits 1-9 del interruptor de codificación son interruptores de codificación de valor binario para establecer el código de dirección inicial de DMX512. El bit 1 es el bit más bajo y el bit 9 es el bit más alto. Se puede establecer un total de 511 códigos de dirección. Código de dirección de inicio DMX512 = La suma de los valores de bit de 1-9 bits del interruptor de codificación. Baje el interruptor de codificación (encendido, ajuste a "1") para obtener el valor de bit de este bit; suba el interruptor de codificación (Ajuste a "0"), entonces el valor de bit de este bit es 0. La señal DMX512 solo se puede recibir cuando el interruptor de codificación Fun = OFF (ajustado a "0"). En correspondencia con la siguiente tabla, puede seleccionar la posición de marcación de código y seleccionar el canal a través del interruptor de marcación de código:

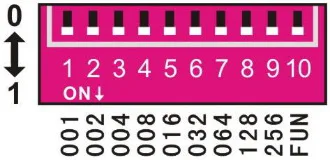

位数
1
2
3
4
5
6
7
8
9
10
权数
1
2
4
8
16
32
64
128
256
DIVERSIÓN
1. Ejemplo 1:
Como se muestra en la Figura 1, configure el código de dirección de inicio DMX512 en 37, establezca las posiciones 6, 3 y 1 del interruptor de codificación en "1", y las otras posiciones a "0". En este momento, la suma de los valores de bits de los bits 1-9 del conmutador de codificación es 32 + 4 + 1, es decir, el Código de dirección de inicio DMX512 37. Los siguientes tres canales son 38, 39 y 40 respectivamente.
2. Ejemplo 2:

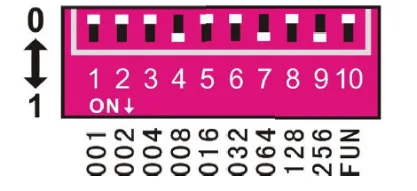

Como se muestra en la Figura 2, configure el código de dirección de inicio DMX512 en 328, establezca las posiciones 9, 7 y 4 del interruptor de codificación en "1", y las otras posiciones a "0". En este momento, la suma de los valores de bits de los bits 1-9 del conmutador de codificación es 256 + 64 + 8, es decir, el Código de dirección de inicio DMX512 328. Los siguientes tres canales son 329330 y 331 respectivamente.
2, Instrucciones para otras funciones
1. Función de prueba:

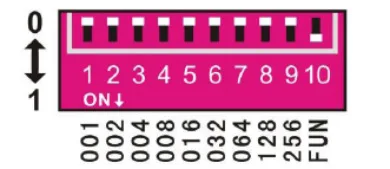

El 10 ° bit del interruptor de marcación es "divertido", que es una tecla de función. Cuando Fun = OFF, es la función del decodificador DMX512 y recibe la señal DMX512.
Cuando Fun = On, la función de prueba del decodificador se muestra en la Figura 3 (el canal 1 está conectado con luz roja, el Canal 2 está conectado con luz verde y el canal 3 está conectado con luz azul).:
Apagado 1-9: negro
Interruptor 1 = encendido: rojo
Interruptor 2 = encendido: verde
Interruptor 3 = encendido: azul
Interruptor 4 = encendido: amarillo
Interruptor 5 = encendido: púrpura
Interruptor 6 = encendido: cian
Interruptor 7 = encendido: blanco
Interruptor 8 = encendido: Salto colorido (selección de 8 velocidades)
Interruptor 9 = encendido: gradiente a todo color (selección de 8 velocidades)
2. Selección de velocidad del efecto de salto y gradiente cuando el decodificador prueba la función, cuando el interruptor 8 = encendido, es un efecto de salto de siete colores, y cuando el interruptor 9 = encendido, es un efecto degradado a todo color. Cada efecto tiene 8 velocidades:
1-7 interruptor = apagado: Velocidad del engranaje 0
Interruptor 1 = encendido: 1ª velocidad
Interruptor 2 = encendido: 2ª velocidad
Interruptor 3 = encendido: tercera velocidad
Interruptor 4 = encendido: 4ª velocidad
Interruptor 5 = encendido: 5ª velocidad de marcha
Interruptor 6 = encendido: Sexta velocidad
Interruptor 7 = encendido: 7. ª velocidad (la más lenta)
Como se muestra en la Figura 4, cuando varios interruptores están encendidos al mismo tiempo, prevalecerá el interruptor con gran valor. Leyenda: cuando todos los interruptores de marcación están encendidos, el decodificador prueba el efecto de gradiente de la función y la velocidad de cambio es 7 (velocidad más lenta)
Como se muestra en la Figura 4, cuando varios interruptores están encendidos al mismo tiempo, prevalecerá el interruptor con gran valor. Leyenda cuando todos los interruptores de marcación = On, el estado del decodificador es: prueba el efecto de gradiente de la función y la velocidad de cambio es 7. Además, cuando la luz indicadora de señal (luz verde) parpadea lentamente, es el cambio de efecto incorporado del decodificador. Cuando el controlador DMX512 está activado, la luz indicadora de señal parpadea rápidamente.

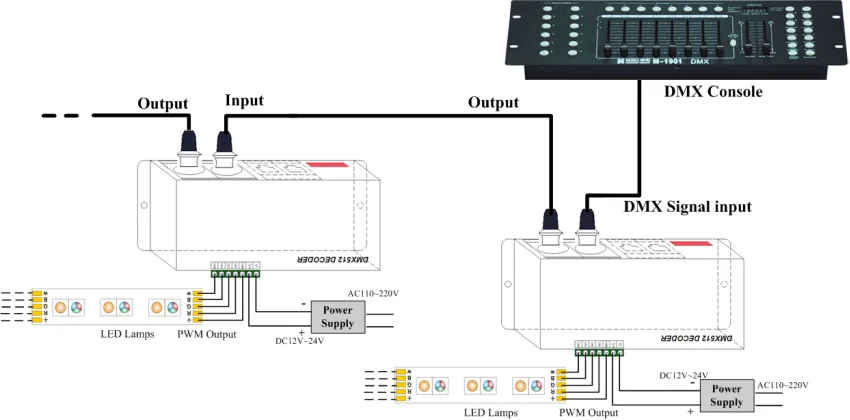

Instrucciones de Cableado:
Asuntos que requieren atención
(Solo para uso en interiores y aplicable a equipos de iluminación)
1. El voltaje de entrada del controlador es de, que debe usarse con el adaptador de corriente. No Introduzca directamente a alto voltaje u otros voltajes. Preste atención a la seguridad al conectarse.
2. Conecte la fuente de alimentación, el controlador y la lámpara en el estado de apagado y luego enciéndalo después de la conexión. No conecte los polos positivo y negativo de entrada y salida a la inversa.
3. No sobrecargue el uso, de lo contrario el equipo se dañará o la vida útil se verá afectada.
4. No lo use en el ambiente con mucho polvo y alta temperatura. Si no se usa durante mucho tiempo, apague la alimentación.
5. Los ingenieros no profesionales no deben desmontar, desmontar o reemplazar las piezas por sí mismos para evitar daños en el equipo.
