Descripción

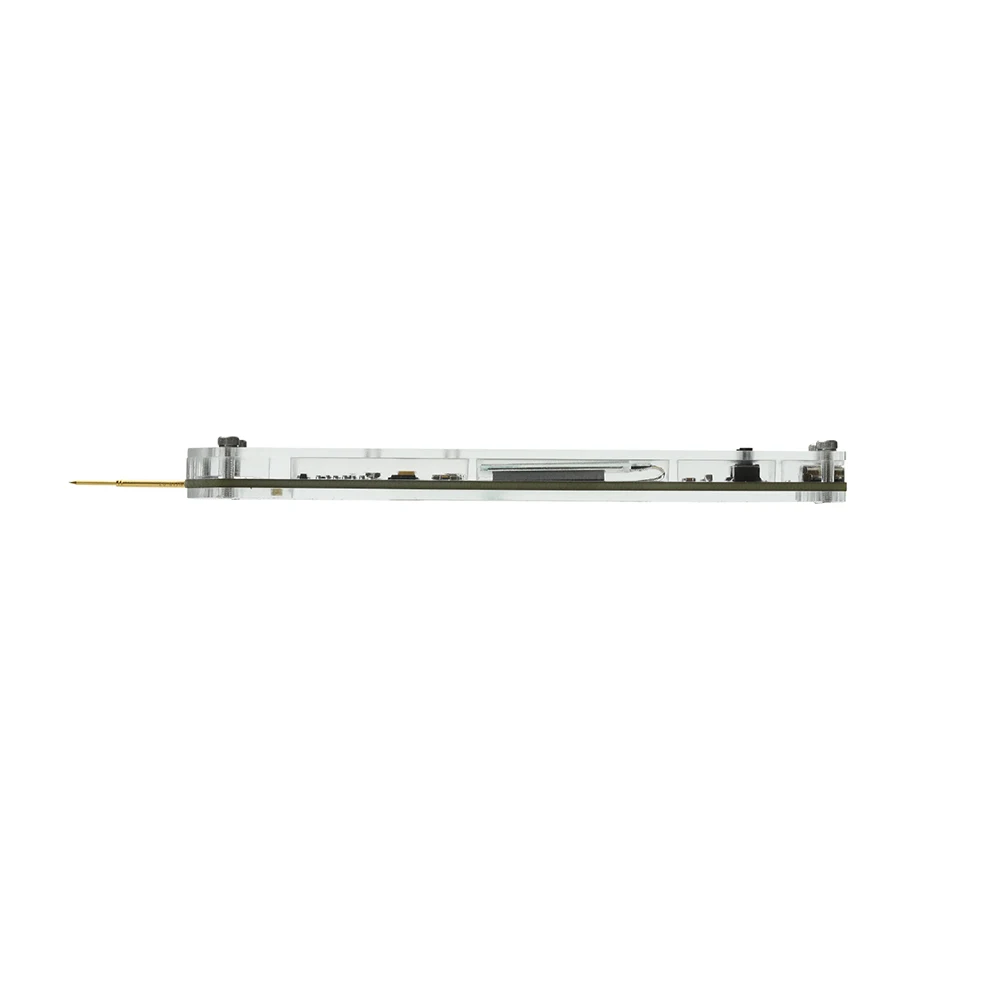

Medidor de frecuencia estilo bolígrafo de 200Hz-100MHz, pantalla OLED, contador de frecuencia de alta precisión para medición RF, transceptor de Radioaficionado
Características:
1.El chip SJ8K24P-T dedicado ofrece precisión de medición de hasta 10 Hz/1 Hz con un rendimiento estable y confiable
2.Equipado con oscilador de cristal con compensación de temperatura (TCXO) de ±2,5 ppm para estabilidad de alta frecuencia, ideal para mediciones de frecuencia de precisión
3.La pantalla OLED azul de 0,91 pulgadas proporciona una visibilidad clara para lecturas de frecuencia en tiempo real
4.La pantalla conmutable de la unidad MHz/KHz/Hz permite una rápida identificación de frecuencia y un funcionamiento fácil de usar

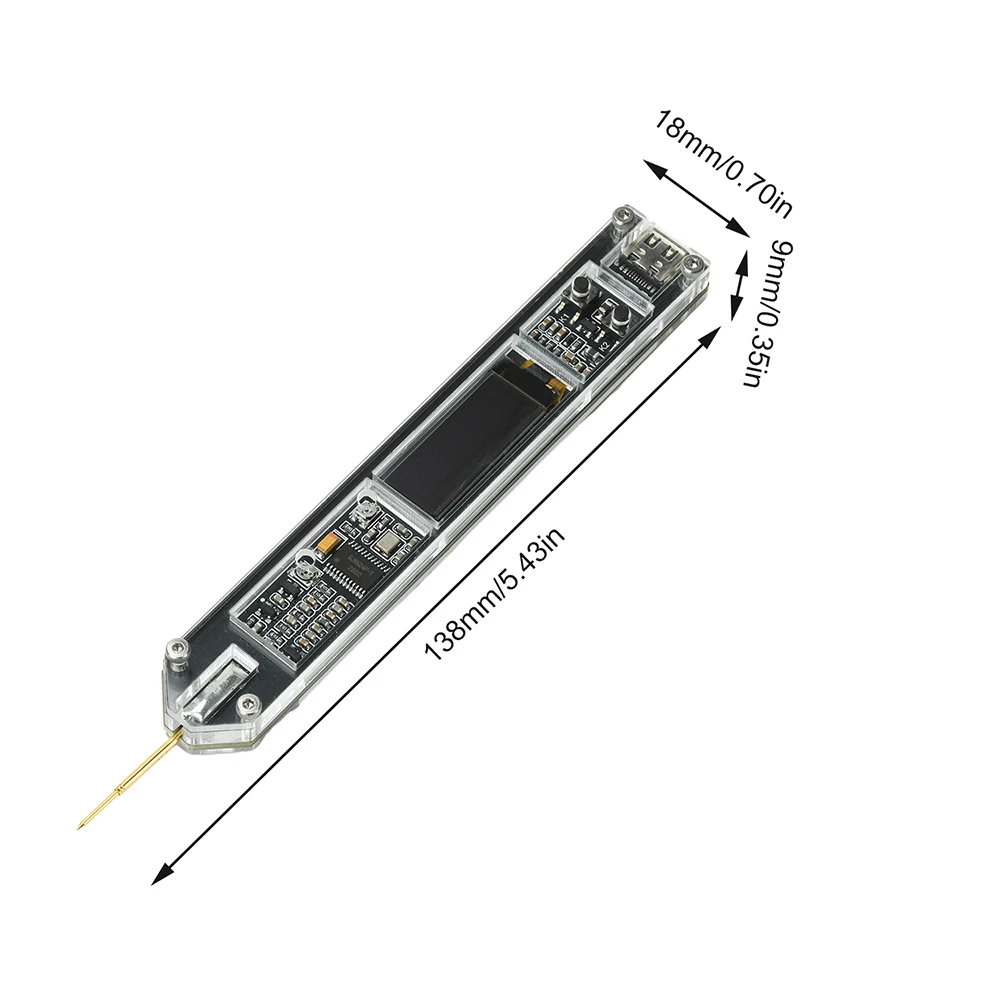

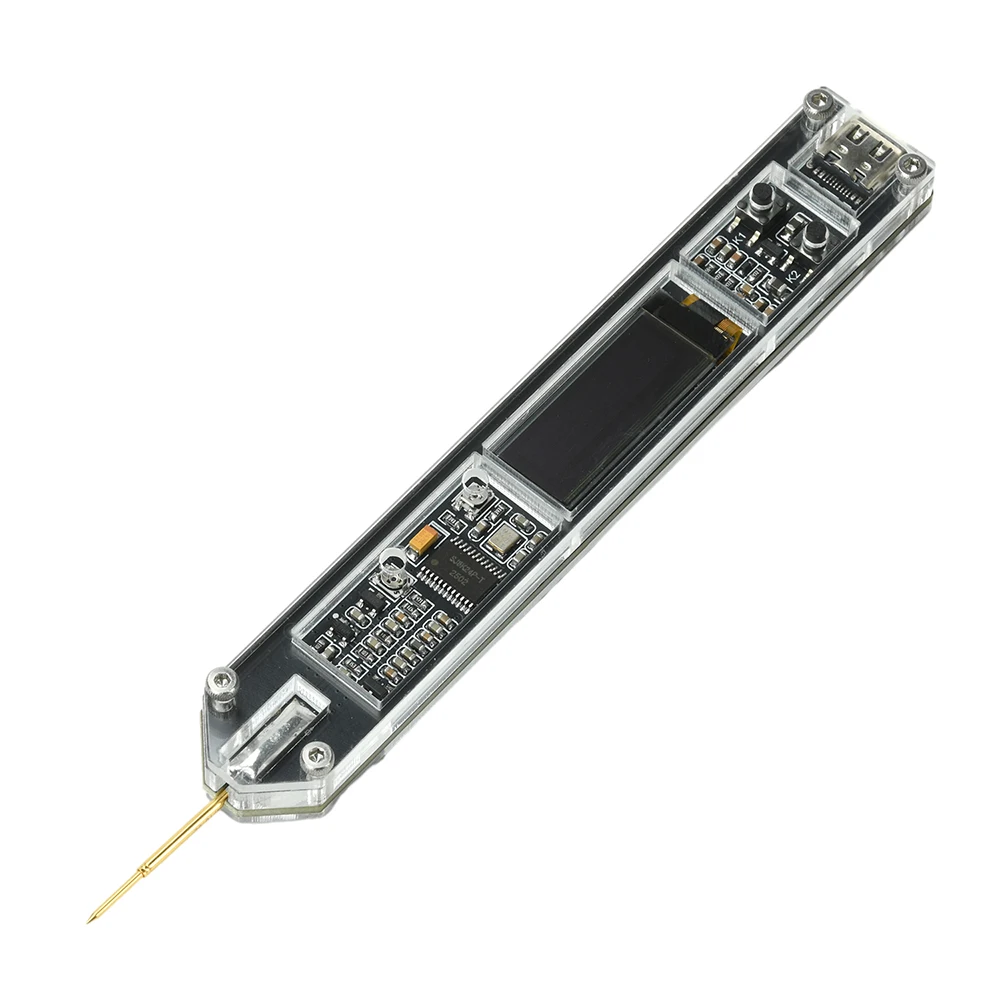

5.La carcasa acrílica compacta garantiza portabilidad y alta sensibilidad de señal, adecuada para pruebas de alta frecuencia en el sitio
Nombre del producto: Pluma de prueba de frecuencia
Fuente de alimentación: CC 4,5,5,5 V (se recomienda 5 V)
Corriente de funcionamiento: Aprox.30 mA (a CC 5 V)
Estabilidad de frecuencia: ±2,5 ppm
Tiempo de puerta: 0,1/1,0 segundos
Precisión de medición: 10/1Hz
Rango de medición: 200 Hz ~ 100 MHz

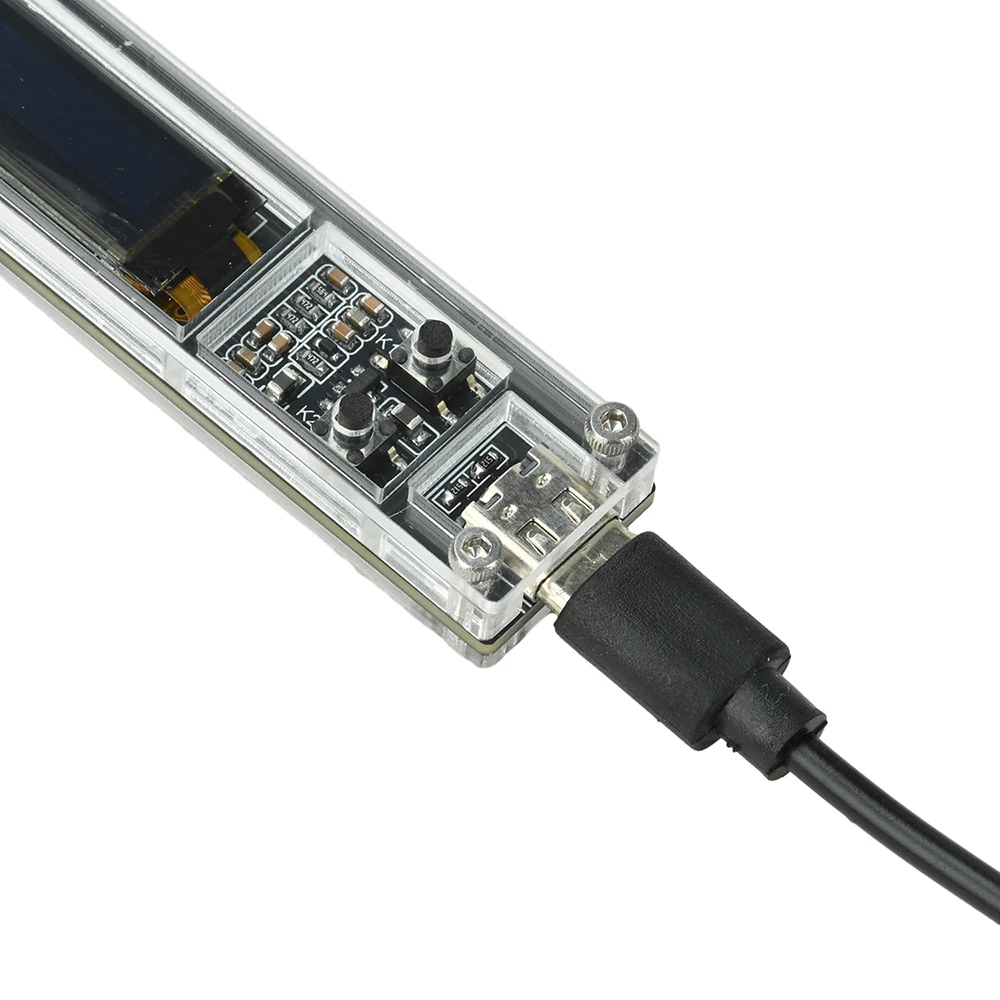

Interfaz: conector tipo C
Pantalla: pantalla OLED de 0,91 pulgadas
Memoria automática: configuración se guarda automáticamente al apagar y se recupera al inicio.
Función del producto: Contador de frecuencia RF estilo bolígrafo de alta precisión con visualización de frecuencia en tiempo real

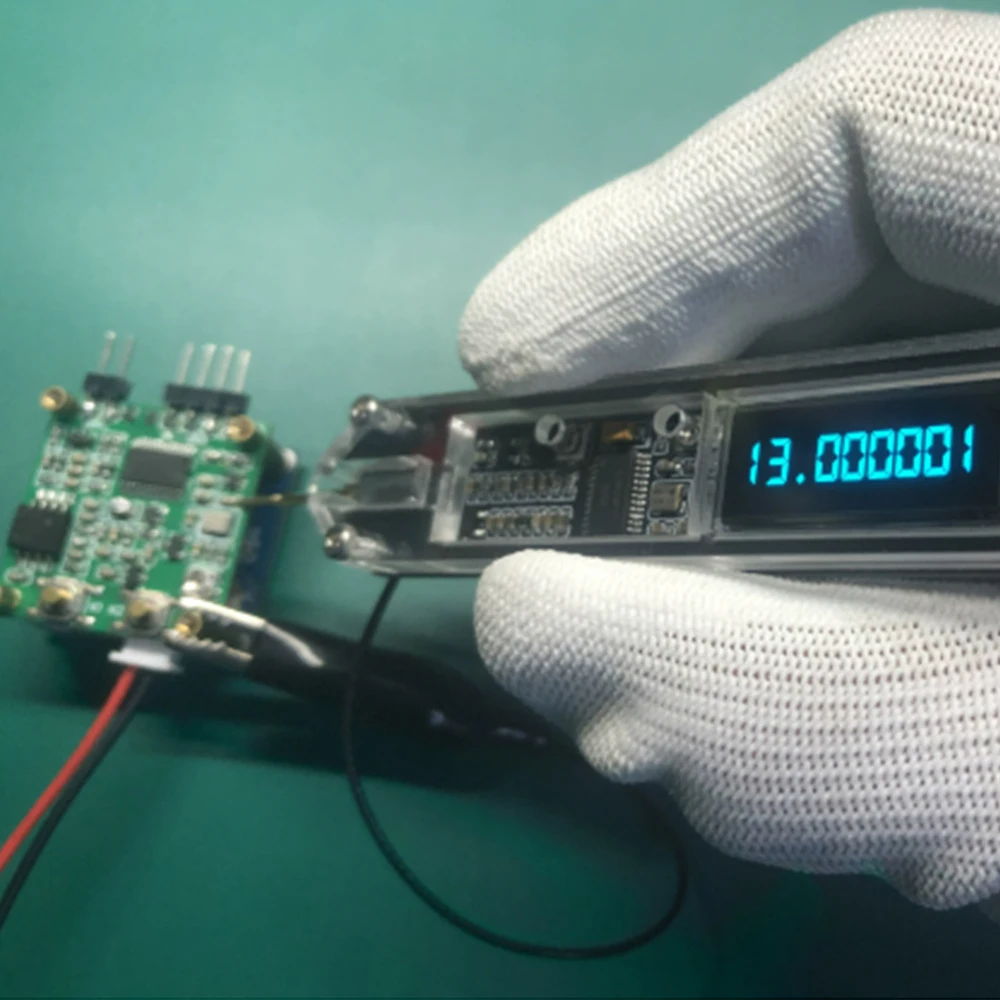

Escenarios de aplicación: verificación de calibración del oscilador MCU, prueba de dispositivos de comunicación inalámbrica, calibración del generador de frecuencia, etc.
El PLJ-091OLED-L1 es un contador de frecuencia tipo bolígrafo con pantalla OLED rentable que presenta un diseño compacto y portátil.Este producto está diseñado para medir señales que requieren precisión de alta frecuencia, como evaluar la precisión de los osciladores de cristal del sistema microcontrolador o evaluar la confiabilidad del tiempo de salida del puerto de comunicación.

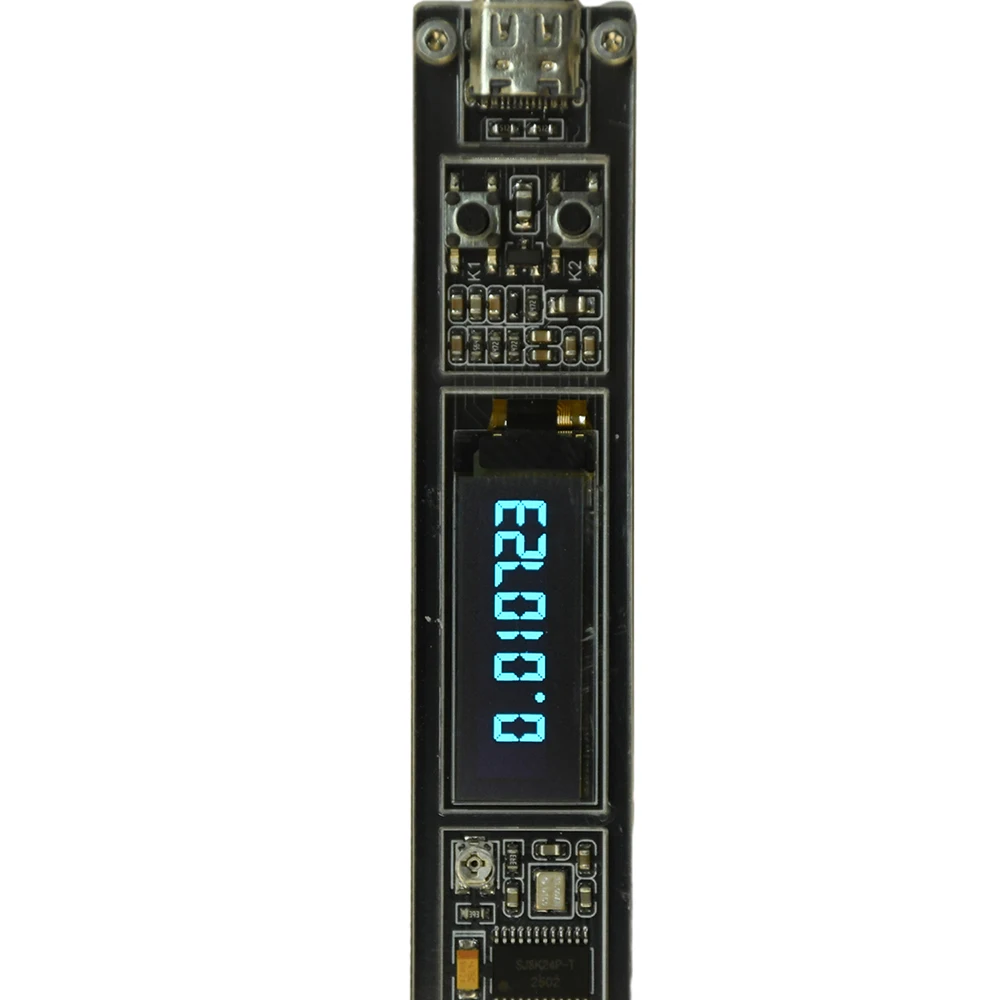

La pantalla OLED de 0,91 pulgadas admite hasta 8 dígitos.Para señales que superan los 100 MHz en modo de visualización MHz o KHz, no se muestra el dígito (1) más significativo.Para mostrar el valor total, presione la tecla K2 para cambiar la unidad a Hz.
1.Para conexiones de tierra de señal, utilice únicamente la capa protectora del cable blindado; No utilice el conductor interno.
2.No utilice cargadores con capacidades de carga rápida, ya que pueden generar voltajes superiores a 5 V.
1.¿Por qué la visualización del valor de frecuencia fluctúa?
Respuesta: Primero, asegúrese de la calidad de la señal de entrada (fuerza, estabilidad, etc.)Cumple con los requisitos mínimos del probador de frecuencia.Además, verifique la calidad de la fuente de alimentación: los avisos no deben ser excesivos.Alternativamente, ajuste la sensibilidad ajustando la resistencia.
2.¿Por qué la lectura fluctúa de manera irregular cuando no hay señal de medición conectada?
Respuesta: Este producto presenta alta sensibilidad y detecta fácilmente interferencias ambientales.Primero, compruebe si la fuente de alimentación que proporciona electricidad al probador de frecuencia tiene una ondulación excesiva.En segundo lugar, inspeccione las fuentes de radiación de señales fuertes cerca del probador de frecuencia, como computadoras, luces fluorescentes o fuentes de alimentación conmutadas.En ausencia de fuentes de interferencia de señal fuerte, la pantalla debe leer cero.

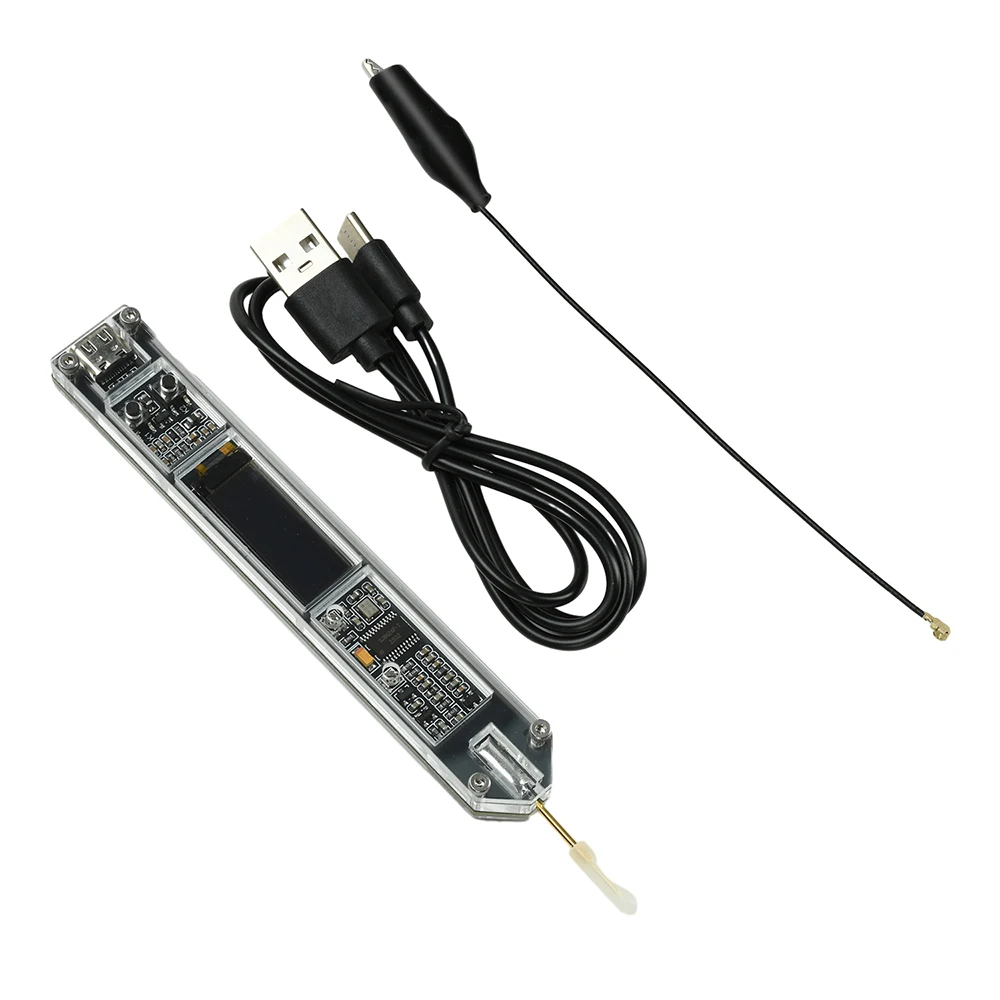

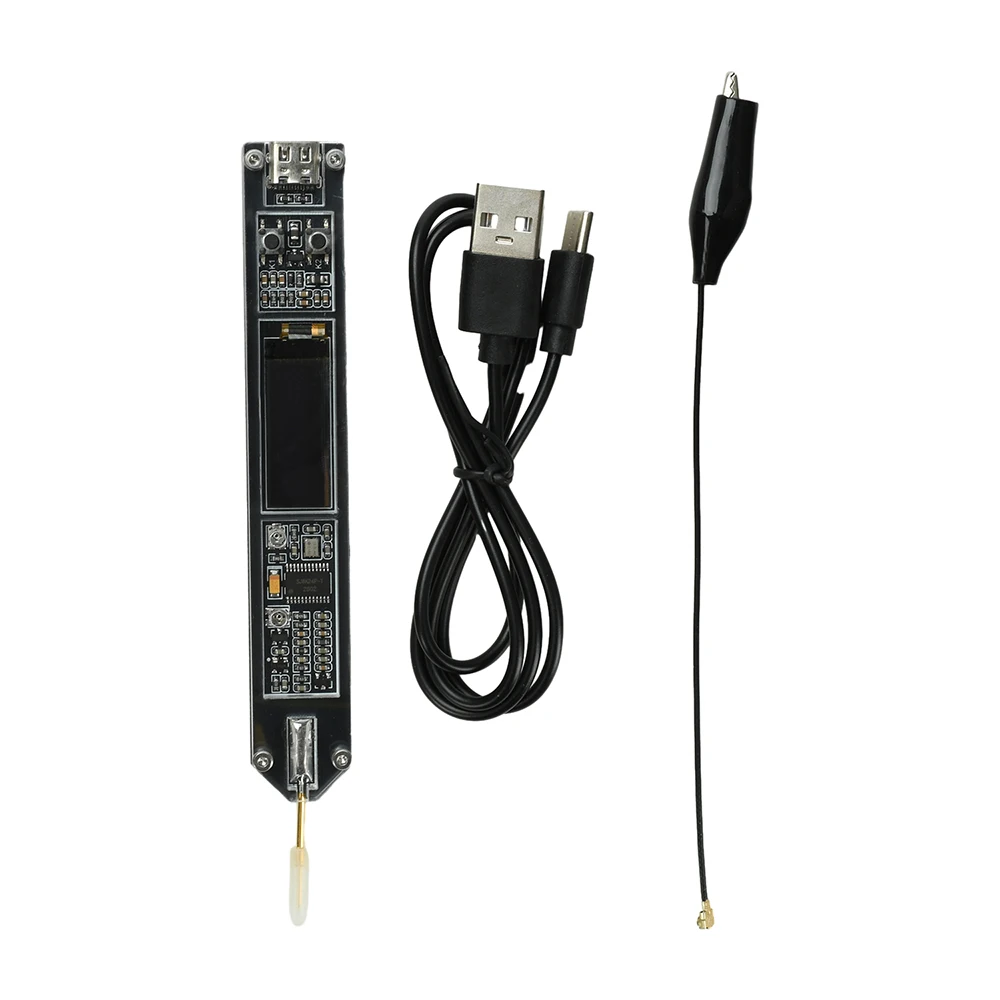

Contador de frecuencia x1
Cable de conexión de alimentación x1
Cable de conexión a tierra de señal x1
