Color
Descripción

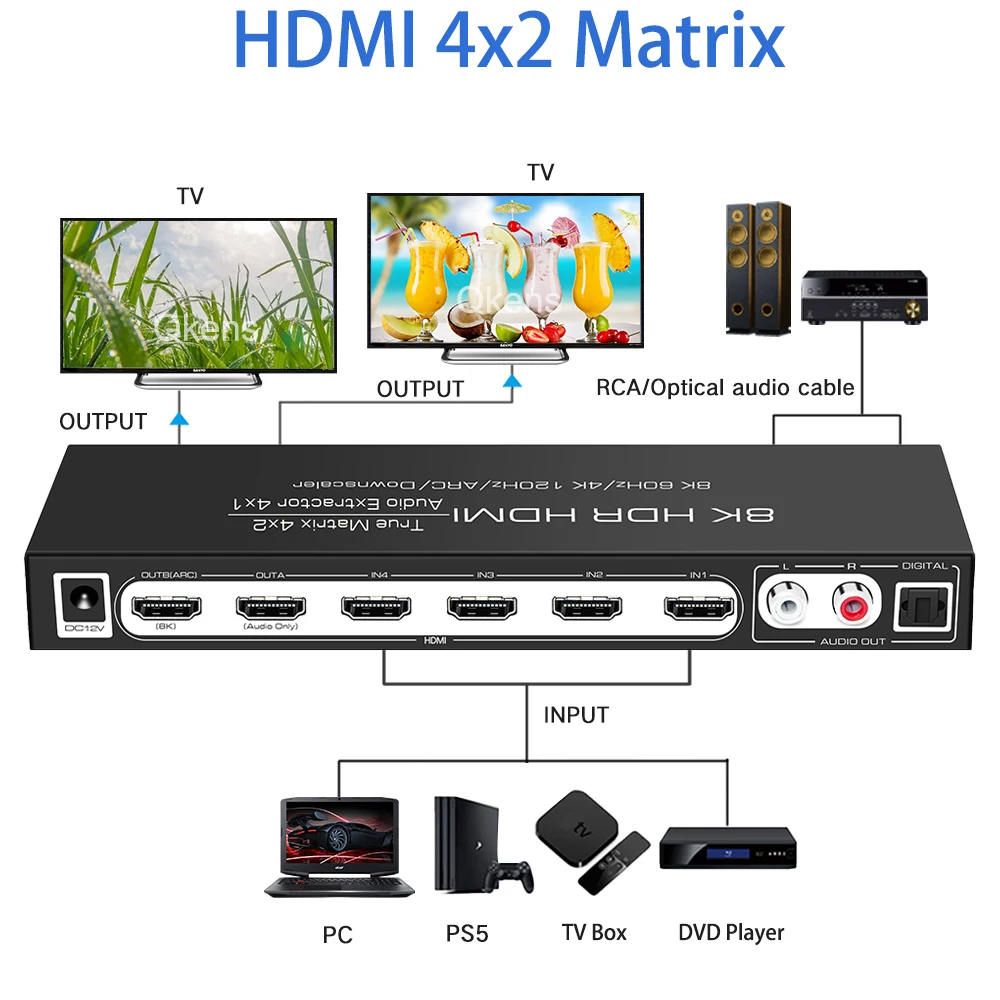

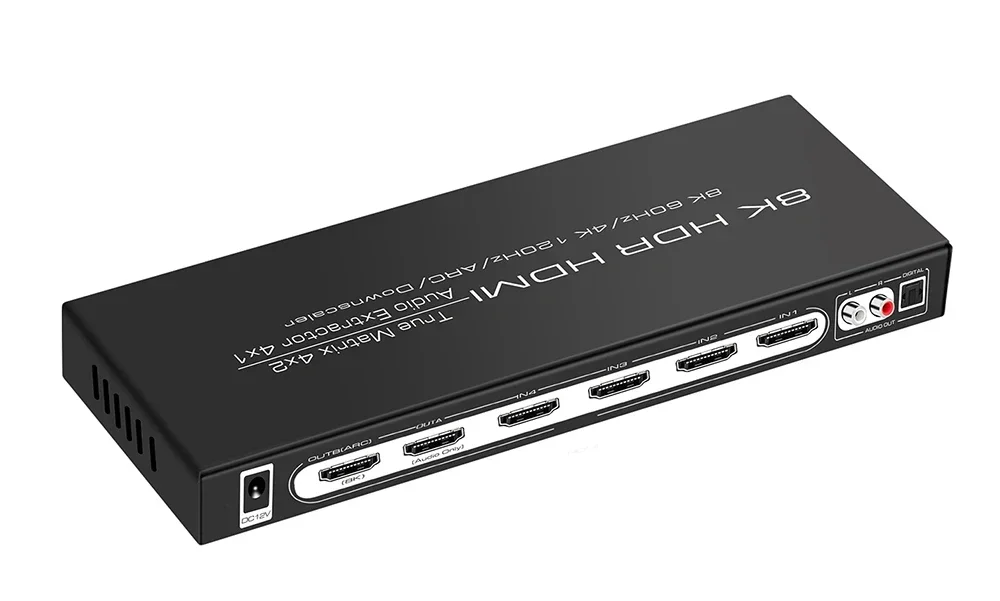

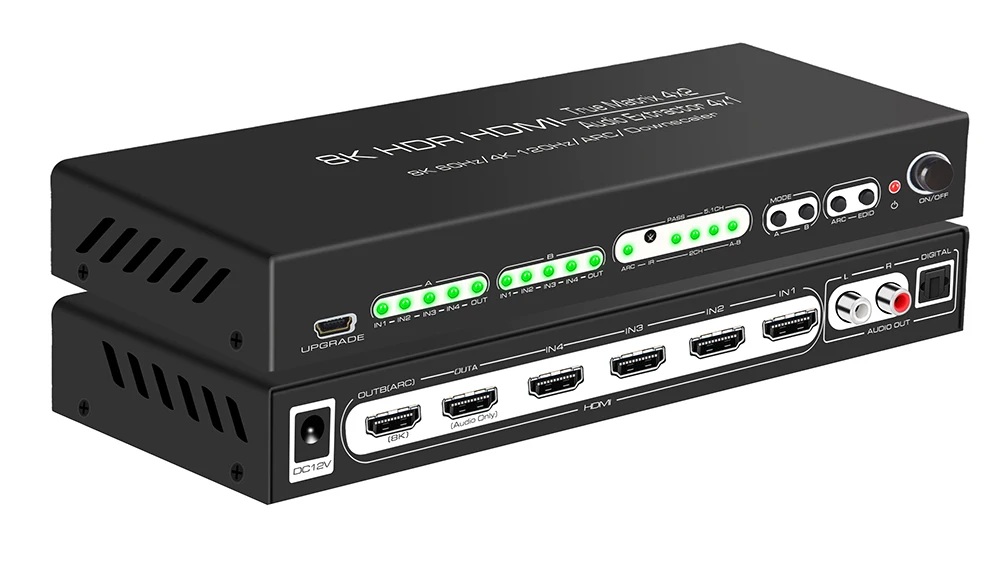

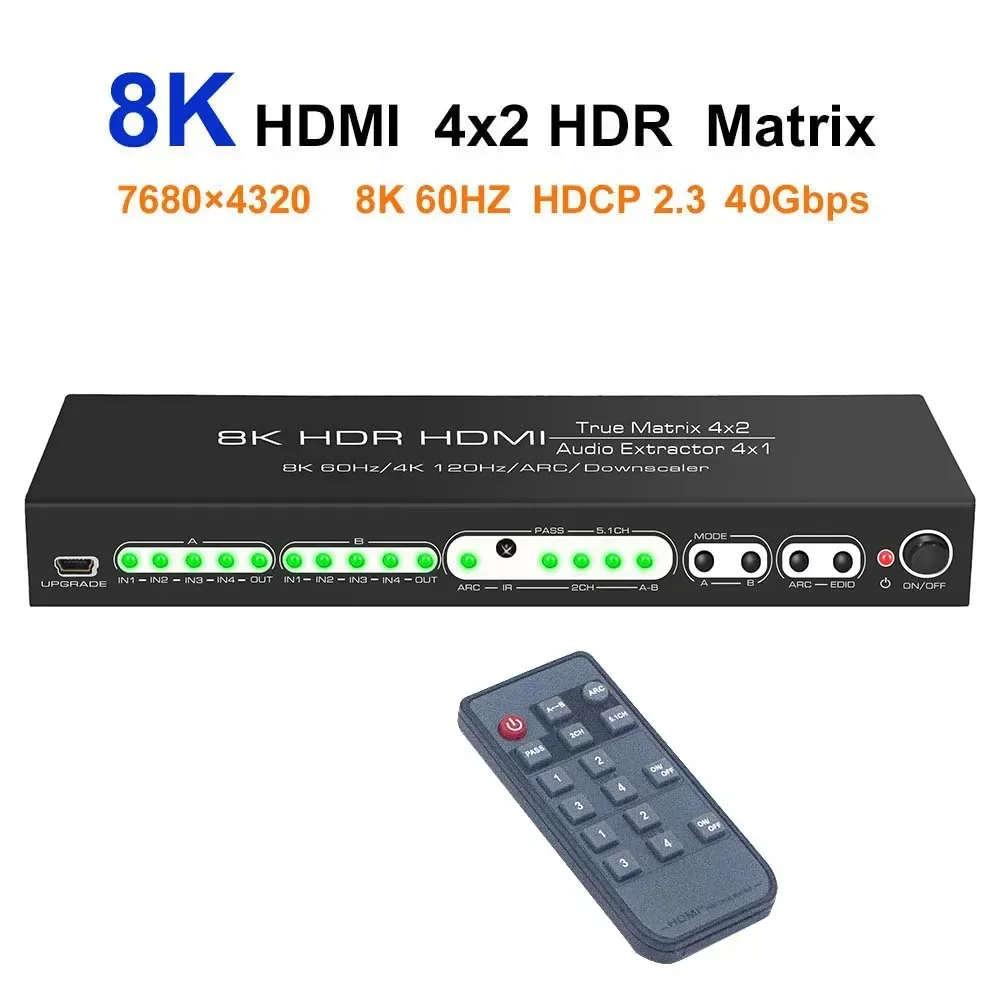

8K HDR HDMI True Matrix 4x2
ActualizaciónCon extractor de audio 4x1

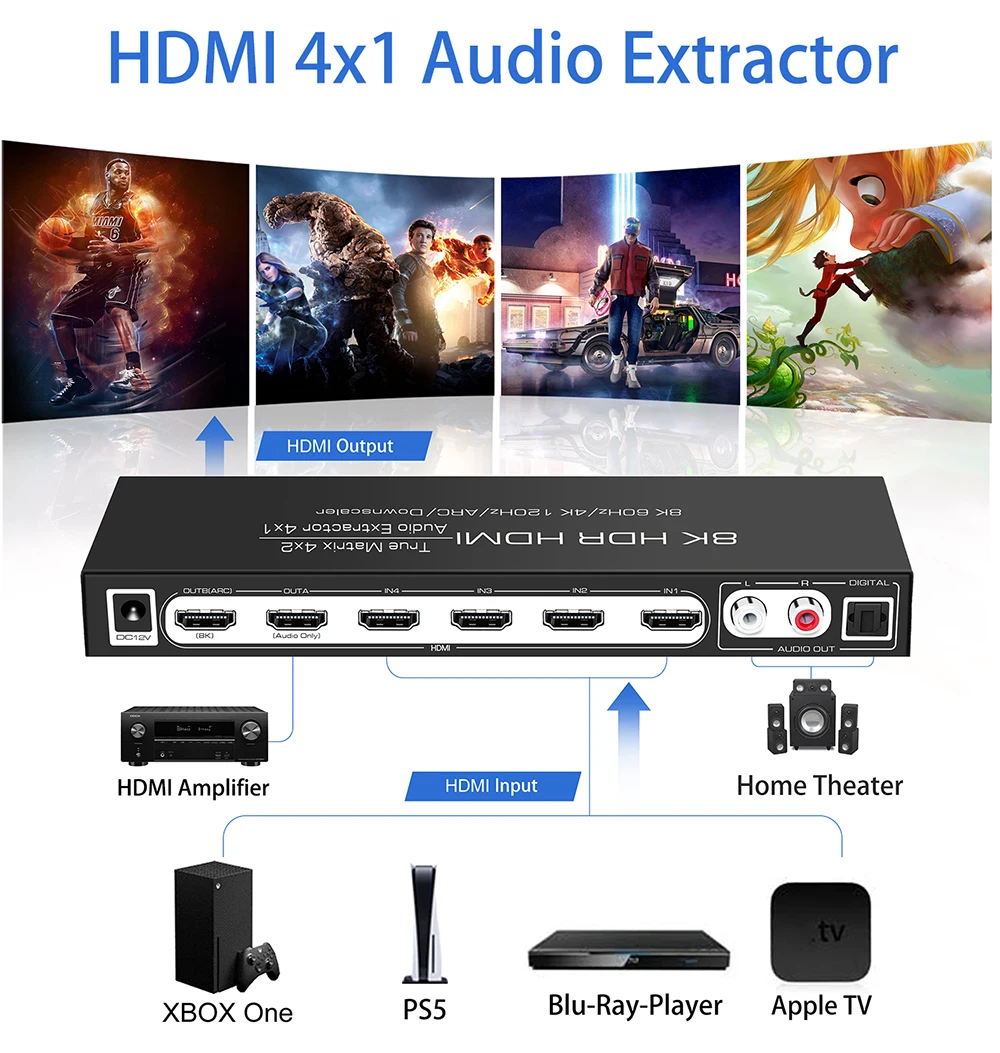

Nota: Modo de extracción de audio 4X1 (Mantenga presionada la tecla MODE (tecla A), y el producto puede cambiar entre los modos de extracción de audio 4X2 Matrix y 4X1. Cuando esté en modo de extracción de audio 4X1, se encenderán los cuatro indicadores de canal de entrada que se muestran en la parte de arriba. Al mismo tiempo,
El puerto de salida A solo emite señales de audio. Cuando un dispositivo de audio profesional (como un amplificador de potencia/pared de eco, etc.) debe estar conectado, se recomienda conectar el equipo de audio al puerto OUT A y cambiar al modo de extracción de audio 4X1 para
Obtener la mejor compatibilidad y calidad de sonido.
ESPECIFICACIONES:
Nuevo y de alta calidad, actualizado con el extractor de audio 4x1, ha resuelto el problema de audio
Puertos de entrada HDMI x 4
Puertos de salida HDM x 2,RCAX2,Optical X1
Formato de vídeo 480P/720P/1080P/2160P @ 24/25/30/50/60/100/120Hz
Hasta 4320P @ 50/60Hz(YCC420), compatible con HDR/Dolby Vision
Color profundo 8/10/12/16Bit @ 2160P 8/10bit @ 4320P
Formato de audio Dolby HD/DTS HD/Dolby Atoms/Dolby AC3/DTS/LPCM, etc.
Ancho de banda de transmisión: 1GHz máx.
Velocidad de transmisión: 40Gbps máx.
Distancia IR ≤ 5M
Longitud del cable de entrada 4320P/AWG 26 ≤ 3m;2160P/AWG 26 ≤ 5m;1080P/AWG 26 ≤ 10M
Longitud del cable de salida 4320P/AWG 26 ≤ 3m;2160P/AWG 26 ≤ 5m;1080P/AWG 26 ≤ 12m
Especificación del adaptador de corriente AC 100 ~ 240V/ DC 12V/1A
Corriente máxima de trabajo 300mA
Rango de temperatura de trabajo-5 ~ + 40 ℃
Rango de humedad DE TRABAJO 5 a 85% RH (sin condensación)
Temperatura de almacenamiento-15 a 55 ℃
Humedad de almacenamiento 5 ~ 95% RH (sin condensación)
Tamaño aprox. 205x75x30 (mm)

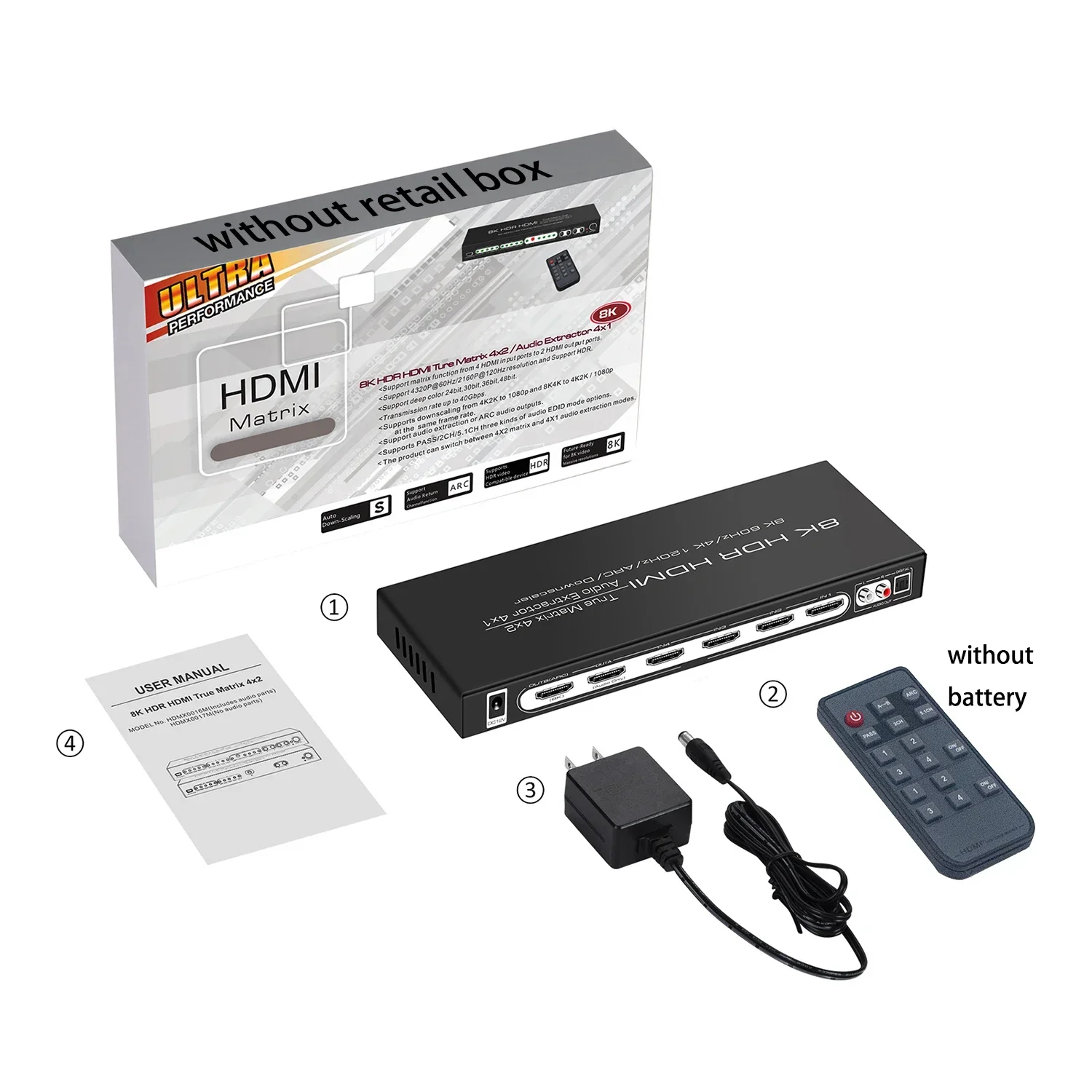

Contenido del paquete
Matriz HDMI 4x2 1/8K de 1/2"
Manual de 1 piezas
1 mando a distancia sin batería de 1 piezas
1 Adaptador de corriente de la red,
Sin caja de venta al por menor y otros accesorios, si lo necesita, contáctenos antes de comprar.
Asuntos que requieren atención
1. Utilice un cable HDMI estándar y conecte el cable antes de alimentar el equipo.

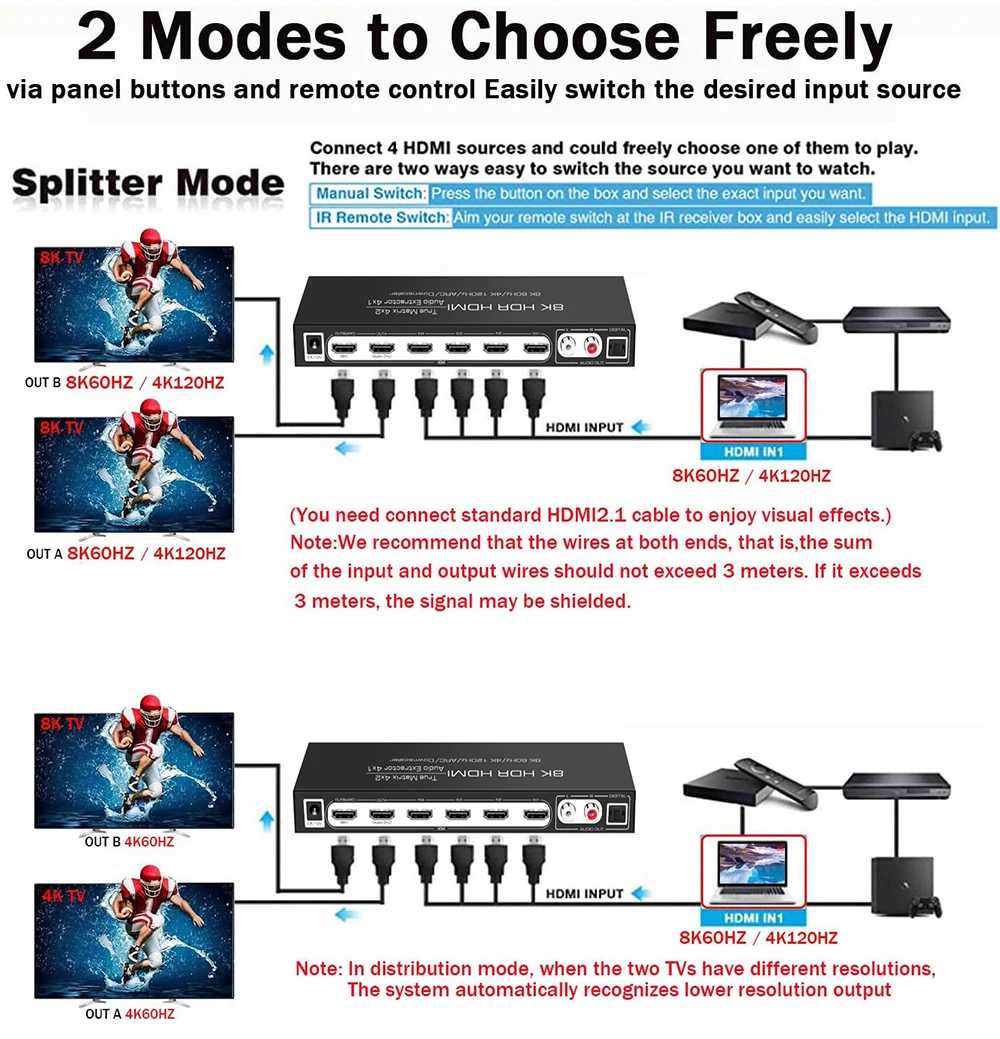

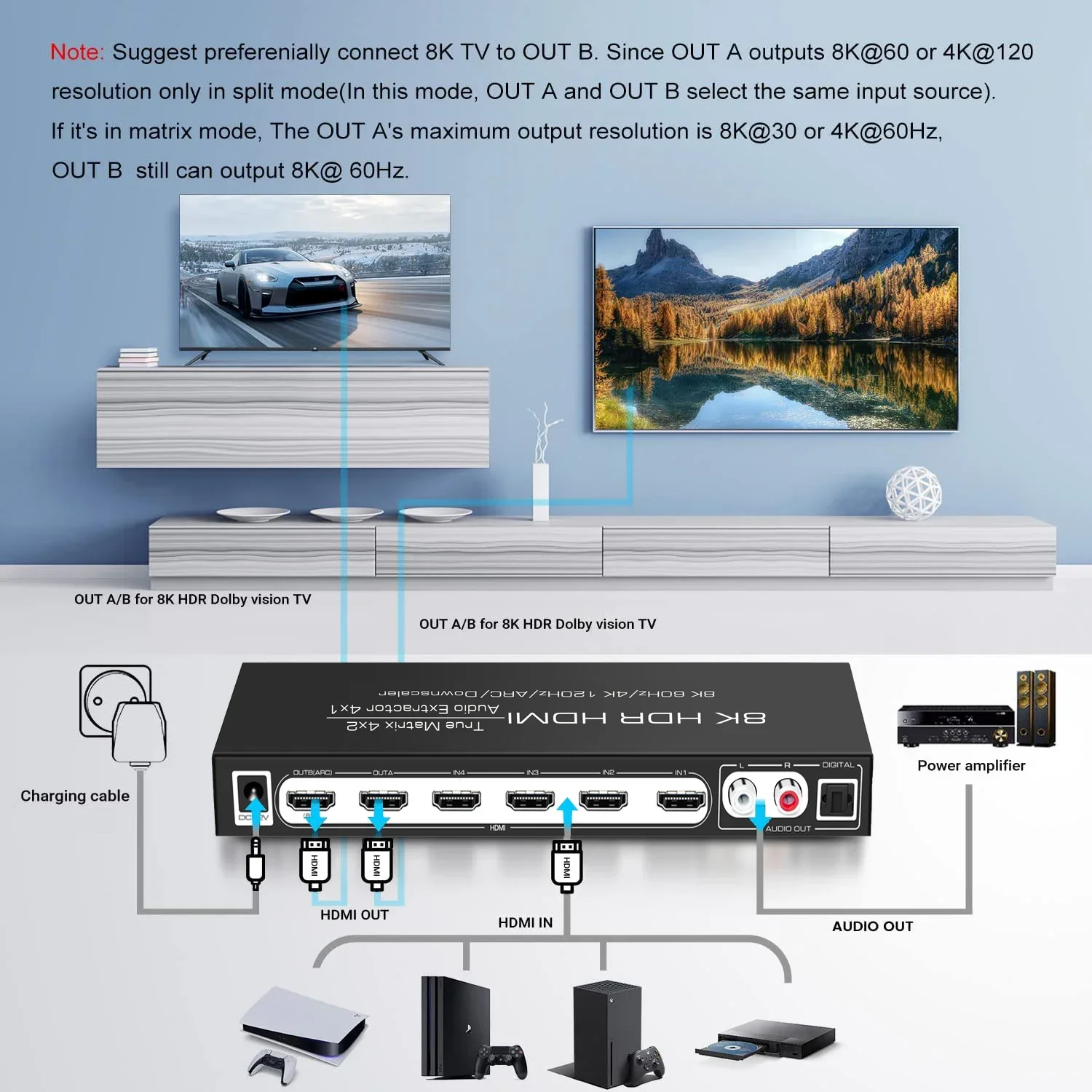

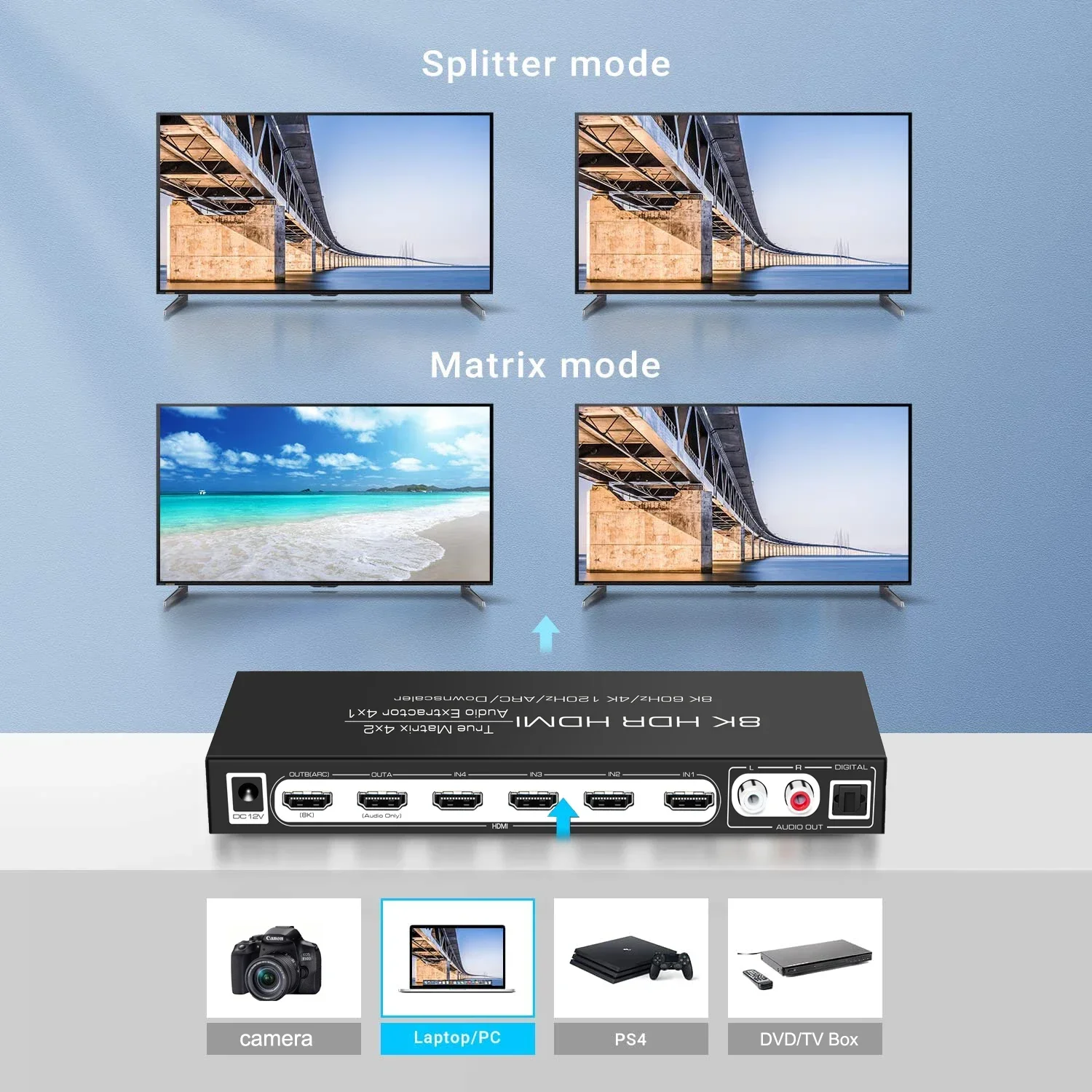

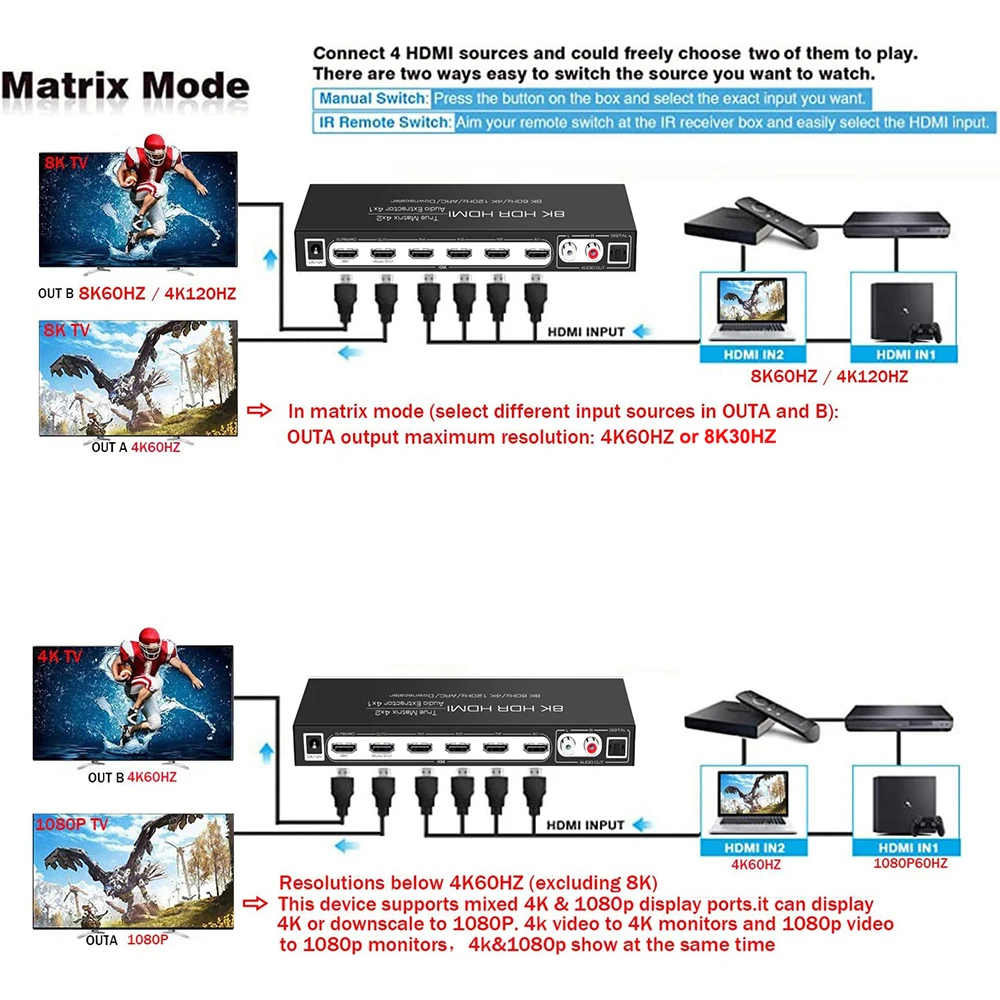

2. Conecta preferentemente el televisor 8K a OUTB. Salida OUTA de resolución 8K @ 60 o 4K @ 120 solo en modo dividido
(En este modo, OUTA y OUTB seleccionan la misma fuente de entrada). La resolución máxima de salida es 8K @ 30 o
4K @ 60 en otros modos.
3. El producto tiene función de memoria de apagado. El estado de configuración del canal de salida se graba y guarda.
Después de apagarse, los datos guardados se recuperarán automáticamente para su configuración.
4. La salida de audio es un conjunto de puertos multiplexados que le permiten seleccionar sonidos HDMI OUTA/B usando la tecla "".
5. La selección del modo EDID de audio también está disponible para multiplexado. Cuando la fuente de audio selecciona el canal A,
El modo EDID de audio es válido para el canal A. Entonces, cuando la fuente de audio selecciona el canal B, el modo EDID de audio es
Válido para el canal B.

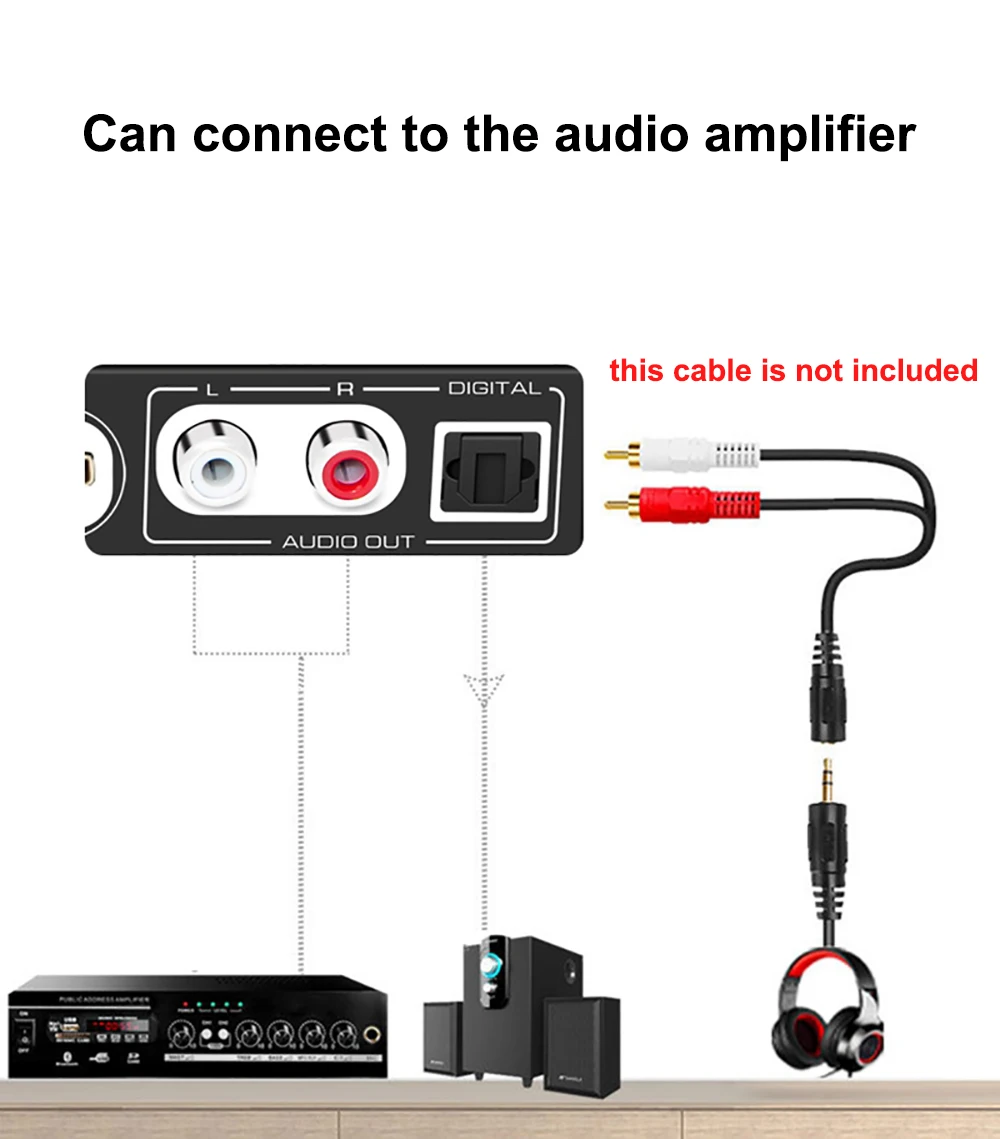

6. El audio analógico solo se puede emitir cuando el formato de audio es LPCM, por lo que se recomienda elegir el
Modo EDID en modo 2CH cuando se utiliza la salida de audio analógica.
7. Si desea utilizar ARC o CEC, debe conectar el televisor al puerto OUTA. Antes de usar ARC,
Asegúrese de que el puerto HDMI DE SU TV sea compatible con ARC y que ARC se haya encendido.
8. Descripción general del reductor simple
Este producto está equipado con un reductor de escala que convierte de 4K2K (24/25/30148150160/100/120Hz) a
1080p y 8K4K(24/25/30Hz) a 4K2K/1080p a la misma velocidad de fotogramas y un formato de imagen según sea necesario.
Por ejemplo, cuando se utiliza la fuente de la entrada de señal 4K, un puerto de salida está conectado a un televisor 4K y la otra salida
El puerto está conectado a un televisor Full HD. En este momento, la función de reducción de escala permitirá que un puerto emita señales 4K
Y otro puerto para reducir automáticamente la resolución a 1080P. Esta función está activada de forma predeterminada.
Y ambos puertos de salida admiten reducción de escala.
