Introducción:
Esta matriz SDI 2×8 tiene múltiples modos de trabajo, puede dividir 1 señal SDI a 8 señales SDI (SD/HD/3G-SDI), además, también se puede utilizar como 2 grupos de divisor SDI 1*4. La transmisión sin ninguna pérdida.

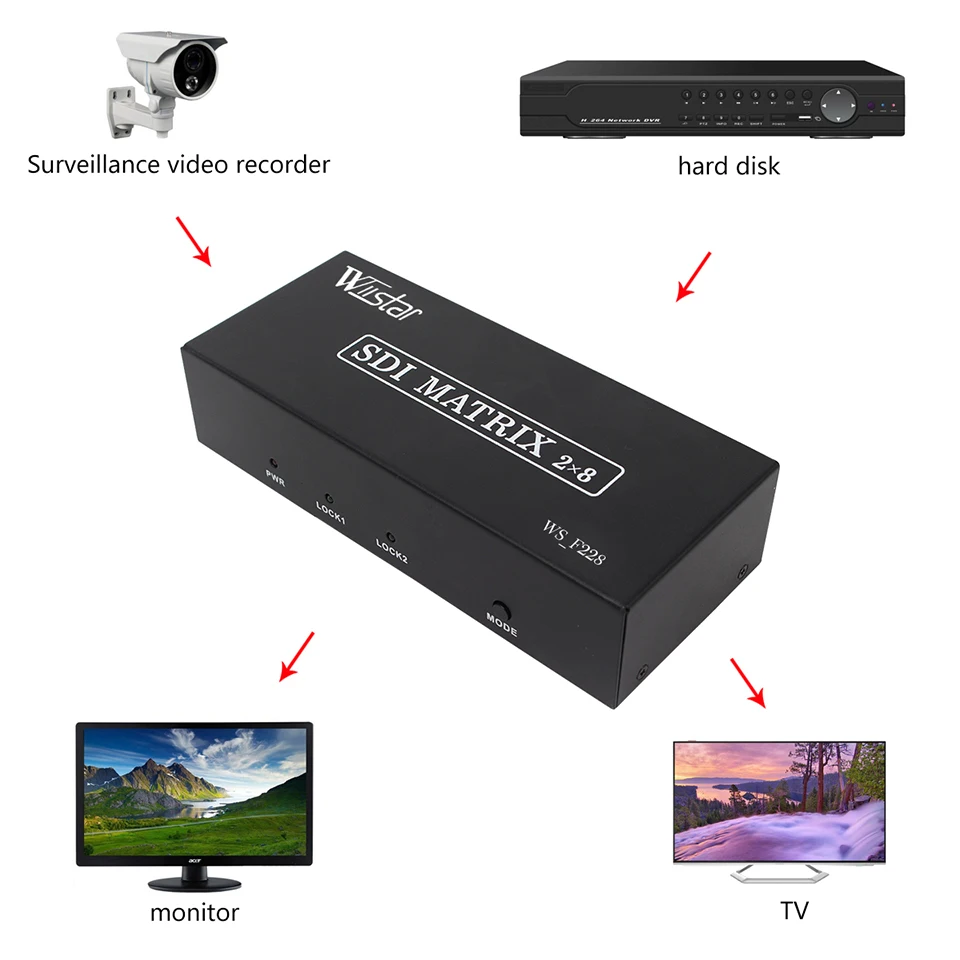

Esta matriz SDI puede ser ampliamente utilizada en video publicidad, vigilancia, sistemas de seguridad, sistemas de enseñanza multimedia, bancos, etc.
Características:
1. Múltiples modos de trabajo:los usuarios pueden cambiar el modo de trabajo presionando el botón “MODE”.
(1).1 Señal de entrada SDI dividida en 8 señales de salida SDI
(2). Dos grupos de 1 señal de entrada SDI dividida en 4 señales de salida SDI.
Modo 1: Luz de encendido siempre encendida. Seleccione ENTRADA 1 como fuente de entrada de los 8 canales del divisor.
Modo 2: la luz de encendido siempre está apagada. Seleccione ENTRADA 2 como fuente de entrada para el divisor de 8 canales.
Modo 3: la luz de encendido parpadea. Seleccione ENTRADA 1 como fuente de entrada para OUT1 OUT2 OUT3 OUT4 y seleccione ENTRADA 2 como fuente de entrada para OUT5 OUT6 OUT7 OUT8.
2. Función de bloqueo de señal:

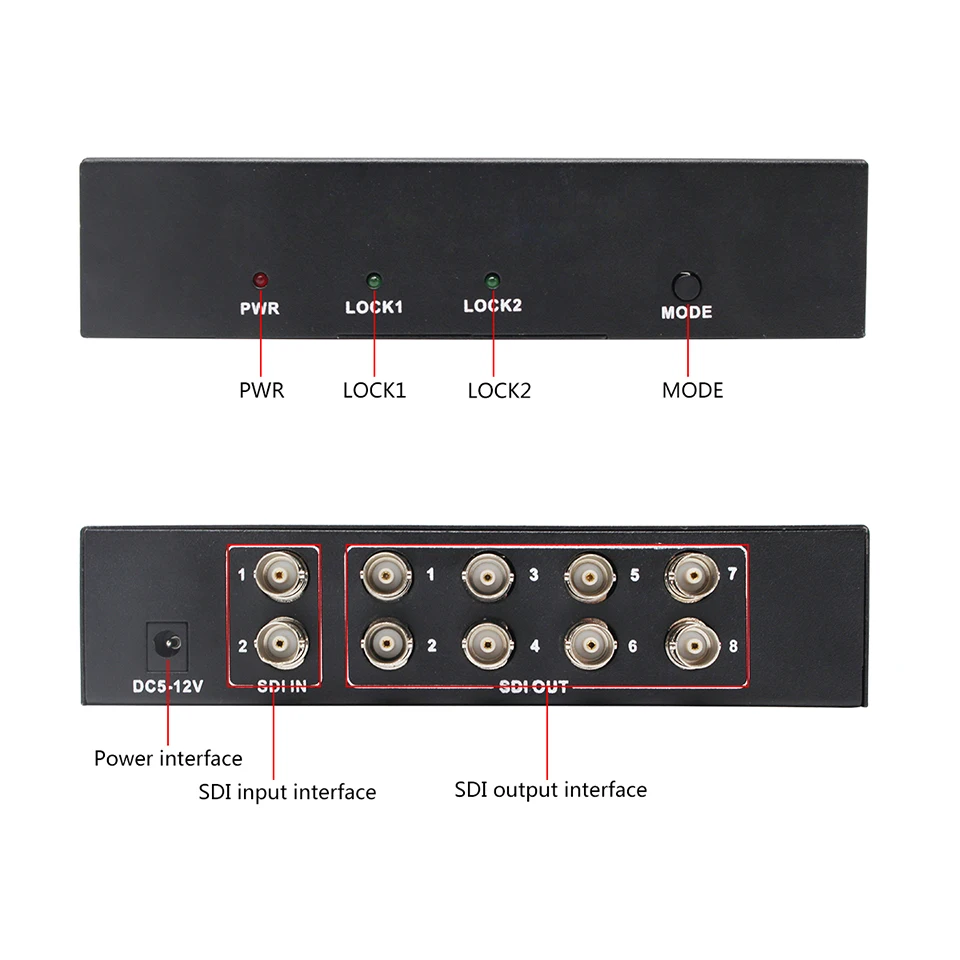

El dispositivo indicará la señal de entrada a través de las lámparas LOCK1 y LOCK2
LOCK1 siempre encendido indica que la señal del canal de entrada sdi 1 es estable.
LOCK2 siempre encendido indica que la señal del canal de entrada sdi 2 es estable.
3.Admite entrada de voltaje amplio de 5-12 V.
4.El dispositivo recordará el estado de funcionamiento antes de apagarlo.
5. Admite resoluciones de hasta 1920x1080@60Hz.
6. Detecta diferentes señales SDI automáticamente.
Especificación:
Voltaje de alimentación: CC 5 V ~ 12 V.
Puerto de entrada: 2 * puertos SDI.
Puerto de salida: 8 * puertos SDI.
Formatos de vídeo: Admite formatos de vídeo SD-SDI (270 Mb/s), HD-SDI (1.485 Gb/s), 3G-SDI (2,97 Gb/s).
Distancias de transmisión SDI: SD-SDI: hasta 300 m, HD-SDI: hasta 200 m, 3G-SDI: hasta 100 m.
Dimensión (mm): 175 (largo) × 75 (ancho) × 40 (alto).
Contenido del paquete:
1 * matriz SDI 2×8.
1 * adaptador de corriente (enchufe de EE. UU./REINO UNIDO/UE/AU).
1 * Manual de usuario.
