Descripción

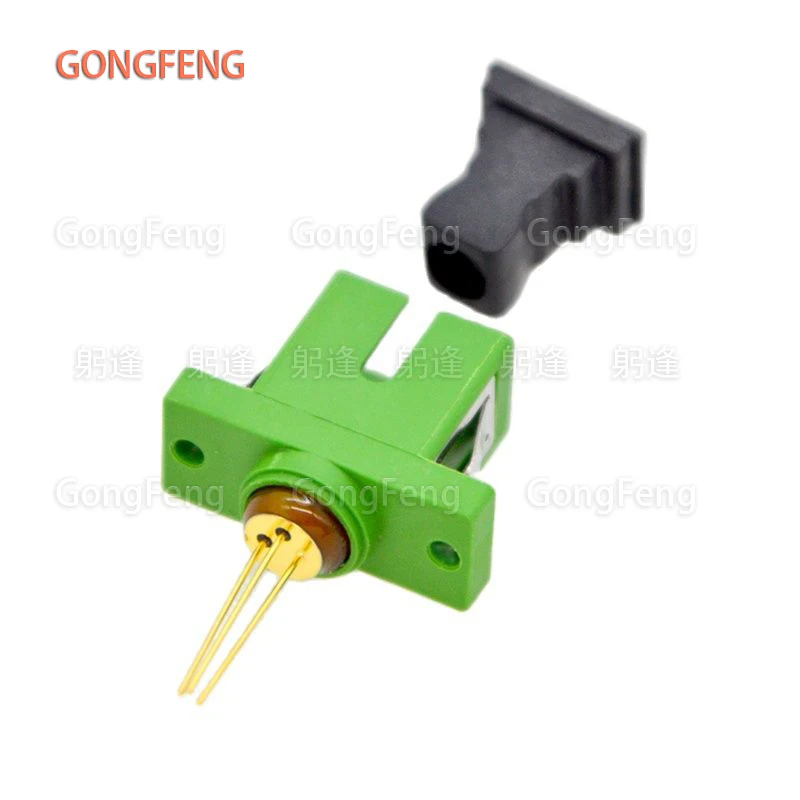

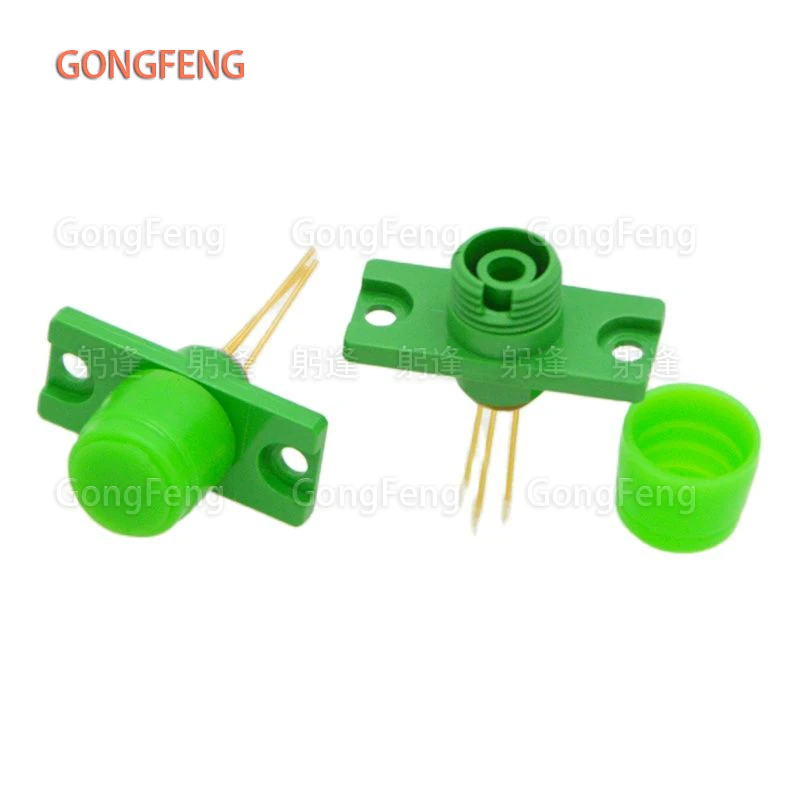

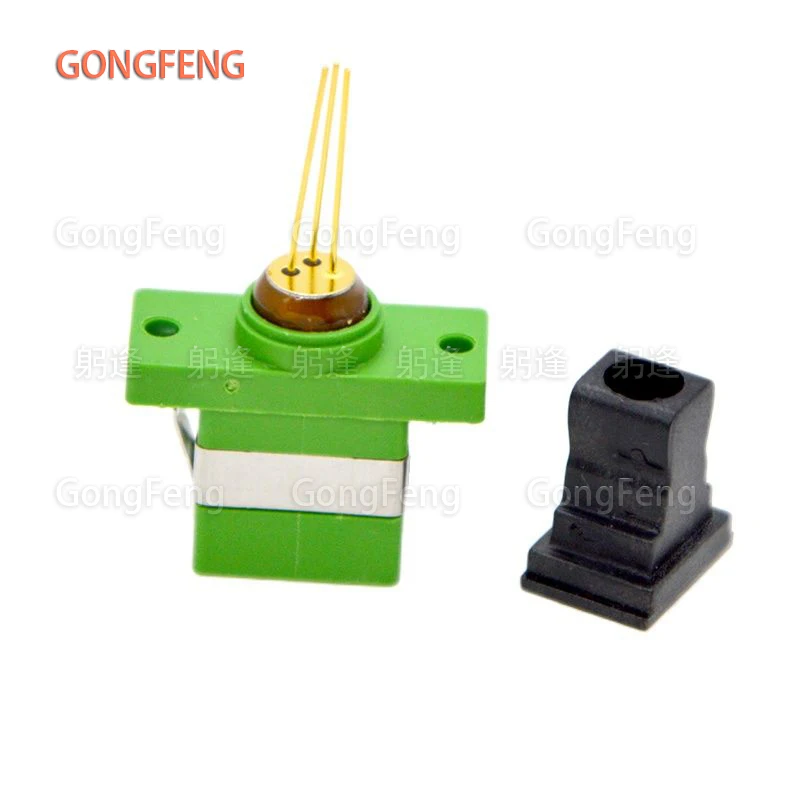

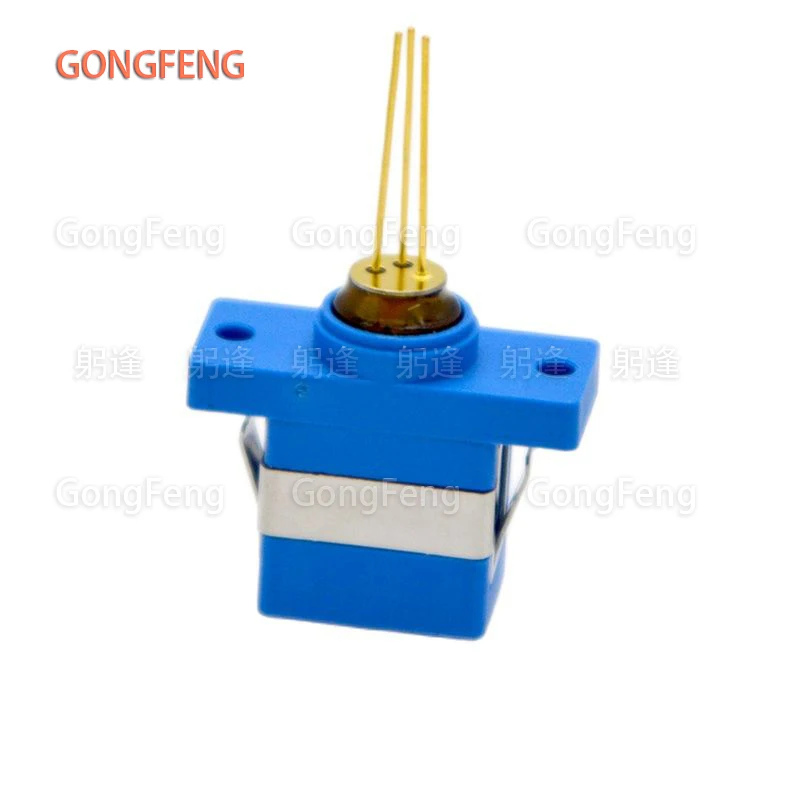

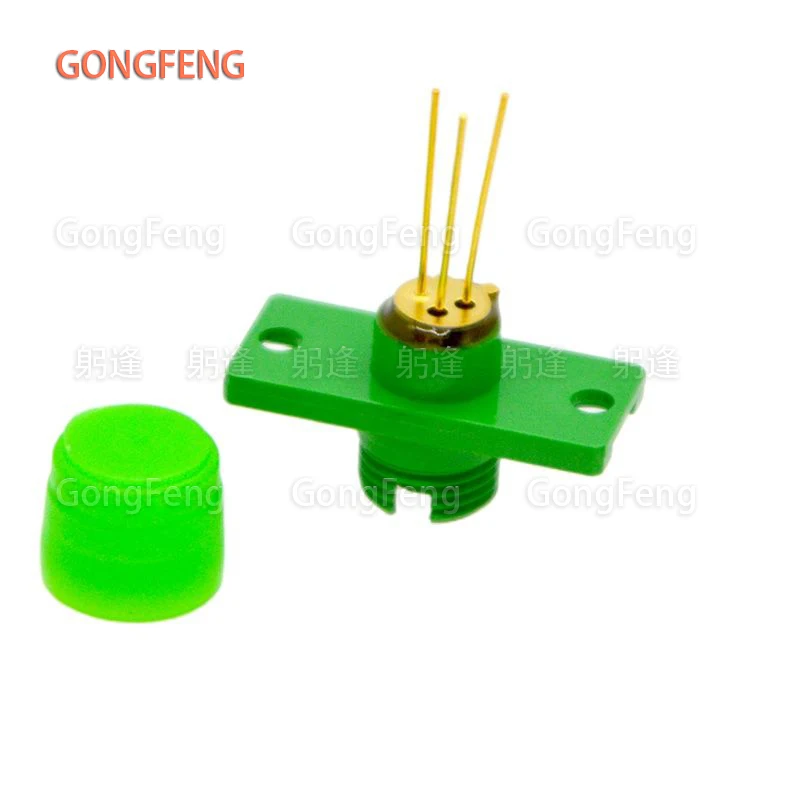

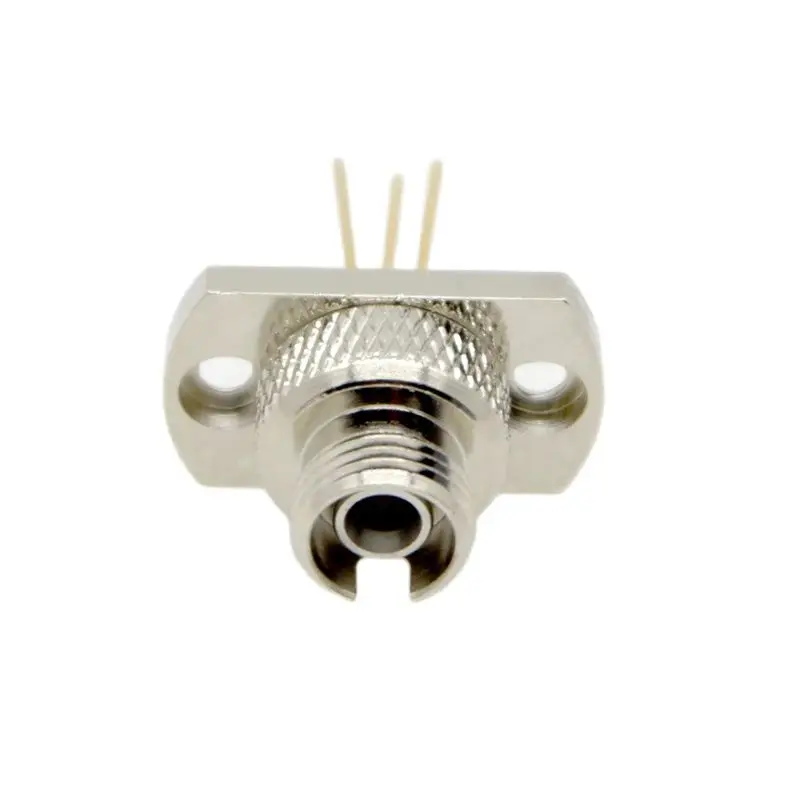

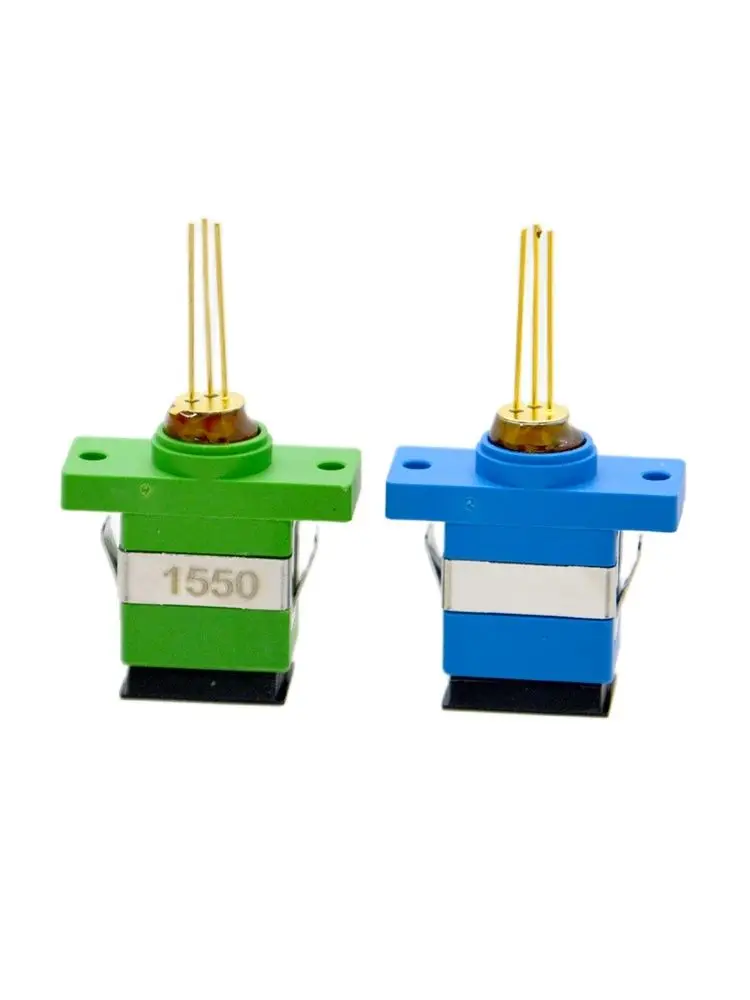

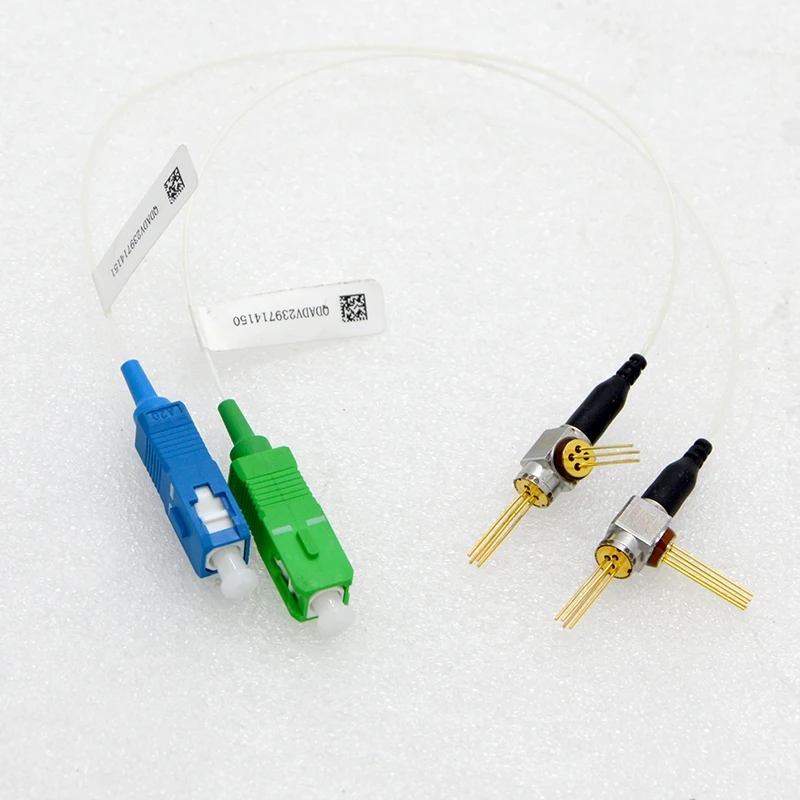

Fotodiodo PD enchufable SC/UPC/APC/FC, conjunto de receptor óptico, fotodetector de nueva producción, 10
Características del producto
1. Baja corriente oscura
2. Alta linealidad
3. Alta fiabilidad
4. El producto cumple con los estándares RoHS
Aplicación del producto
1. Aplicado a varios sistemas de transmisión de fibra óptica digitales y analógicos
2. Se puede utilizar para fibra ópticaReceptores CATV
Parámetros de límite nominal
Símbolo de proyecto Min Max Unit
Potencia de saturación 2 nW
Corriente delantera If 10 mA
Voltaje inverso Vr 20 V
Temperatura DE TRABAJO Top -40 + 85 ℃
Temperatura de almacenamiento Tstg -40 + 120 ℃
Temperatura de soldadura Ts 260 ℃
Tiempo de soldadura 10 s
Principales indicadores fotoeléctricos del producto
Símbolo de parámetro Condiciones de prueba Min Valor típico Unidad máxima
Rango de longitud de onda ópticaA 1100 1650 nm
Respuesta espectral R Vr=5V
\ Lambda=1310nm 0,85 0,88 A/W
Vr=5V
A=1550nm 0,9 0,95 A/W
Pérdida de retorno RL \ Lambda=1310nm 45 dB
A=1550nm 40 dB
Corriente oscura Id Vr=5V 25 ℃ 1 nA
Capacitancia C Vr=5V
F=1MHz 0,5 0,7 pF
-3dB de ancho de banda BW R1=50Ω 2 GHz
Voltaje de ruptura inversa VBR Ir=10μA 35 V
Ganancia plana F1 47 ~ 862MHz ± 0,5 dB
Distorsión intermodulación de segundo ordenIMD2 1 -70 dBc
Distorsión de intermodulación de tercer ordenI MD3 2-80 dBc
ESD 300 V
Notel: tono dual FP=135MHz, FQ=189,25 MHz, Pp mW=0,5, Pq=0,5 mW, el punto de prueba es FP + FQ=324,25 MHz
Nota 2: Tono triple FQ=326,25 MHz, FQ=333,25 MHz, fr=335,25 MHz, PP=0,33 mW, Pq=0,33 M %, Pr=0,33 mW, el punto de prueba es fP + fQ-fR=324,25 MHz
