Análisis de Experto
Experto verificado
Análisis general del producto
He probado este juego de conectores hembra de doble fila durante varias semanas en proyectos de iluminación y automatización. Su premisa es simple y útil: ofrecer una solución de conexión desmontable, compacta y relativamente densa para instalaciones donde el espacio es crítico. La combinación de una carcasa de nailon reforzado y terminales macho en configuraciones que van de 2P a 24P (con paso de 3,0 mm) permite cubrir desde tiras de LED de alta densidad hasta módulos de fuentes de alimentación y paneles de control. En la práctica, la experiencia de uso debe equilibrar la facilidad de montaje, la fiabilidad de la conexión y la durabilidad en entornos de trabajo, sin asumir certificaciones que no se mencionan (IP, por ejemplo).
Calidad de construcción y materiales

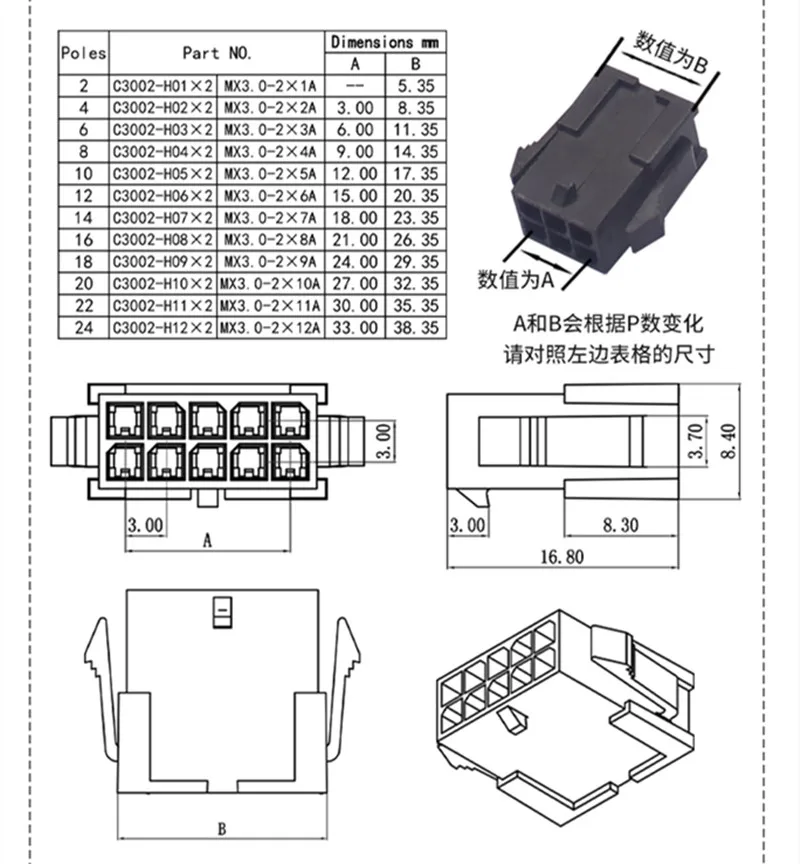

La carcasa está fabricada en nailon reforzado, con un rango de temperatura declarado de –40 °C a +105 °C. Este rango amplía las posibilidades de uso en entornos industriales o exteriores protegidos donde hay variaciones térmicas importantes. El material ofrece buena resistencia a impactos y a la deformación bajo cargas moderadas, lo que ayuda a mantener la alineación de pines en montajes repetidos.

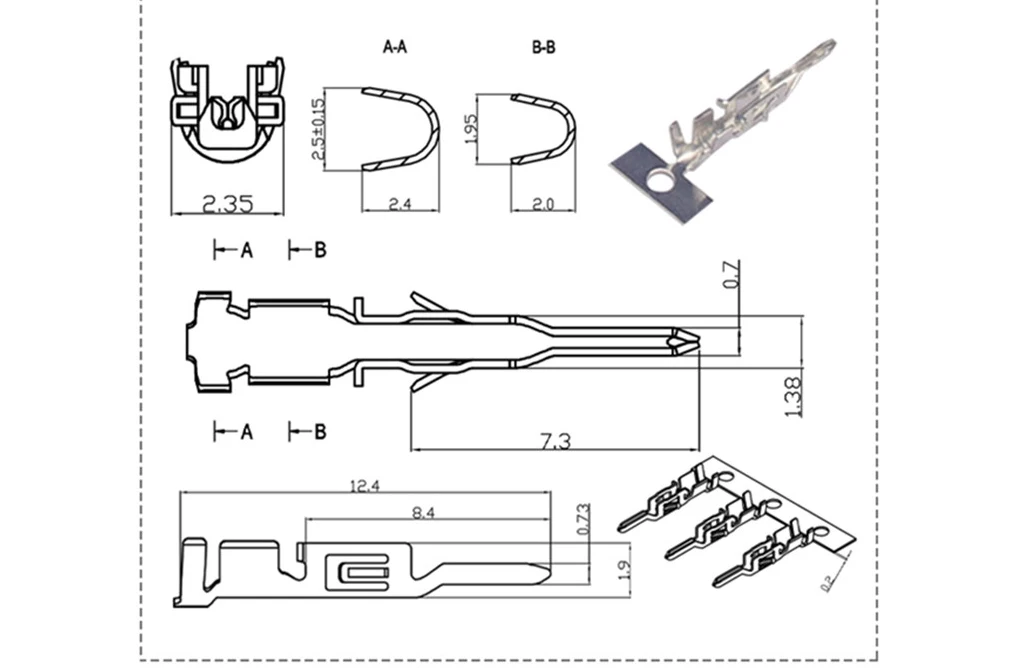

Los terminales macho son de latón estañado, lo que suele traducirse en baja resistencia de contacto y buena conductividad eléctrica, además de una mayor resistencia a la corrosión superficial frente a entornos moderadamente agresivos. En la práctica, esto se traduce en una tensión de contacto estable a lo largo del tiempo siempre que las condiciones mecánicas sean adecuadas (evitar vibraciones excesivas, asegurar un crimpado correcto).
La disposición de doble fila aporta mayor densidad de pines en un mismo espacio, pero exige un diseño cuidadoso del paso y la geometría para evitar inserciones incorrectas. En este caso, la polarización está prevista para prevenir errores, lo que facilita la instalación en tableros de distribución o MDP sin necesidad de pruebas repetidas.
El conjunto no incluye certificación IP, por lo que su uso en entornos húmedos o polvorientos debe abordarse con soluciones complementarias (sellado, termorretratable, o una caja protectora externa). Tampoco se incluye la herramienta de crimpado, requisito que encaja con su enfoque modular pero que añade un costo y una curva de aprendizaje si no se dispone ya de una pinza adecuada para conectores de 3,0 mm.
Compatibilidad y rendimiento
Este juego está diseñado específicamente para Micro‑Fit 3.0 (Serie 5559) y Mini‑43020. Esa especificidad es una virtud cuando se busca interoperabilidad con componentes estándar de la industria; sin embargo, limita la compatibilidad a marcas y series con geometría y paso idénticos. En la vida real, he encontrado que la compatibilidad con conectores de otras marcas depende estrictamente de que el paso y la forma de la cavidad de inserción coincidan exactamente. En diseños de paneles o fuentes de alimentación, esto facilita reemplazos o reparaciones sin necesidad de rehacer el cableado, siempre que se mantengan las dimensiones críticas.
En términos de rendimiento eléctrico por contacto, el hecho de que todos los pines compartan el mismo paso no implica diferencias de rendimiento entre 2P y 24P; la diferencia radica en la capacidad de gestionar múltiples circuitos de forma concurrente. En tiras de LED o módulos de fuente, la densidad y la proximidad entre contactos pueden aumentar la resistencia parásita de las trazas y, por tanto, conviene verificar disipación y posibles acoplamientos inductivos en instalaciones de alta frecuencia o con señales sensibles.
La instalación descrita –desnudar el cable, crimpado del conductor en el terminal macho y deslizamiento en la carcasa– es típica de este tipo de conectores y funciona bien con cables de 0,5 mm² a 1,5 mm² de cobre, siempre que se use una crimpadora adecuada. En mi experiencia, un crimpado correcto es crucial: un contacto mal fijado genera microinterrupciones y aumentos de resistencia que pueden volverse fallos intermitentes, especialmente en instalaciones con vibraciones o temperatura fluctuante.
Puntos fuertes y aspectos mejorables
- Puntos fuertes:
- Compatibilidad con Micro‑Fit 3.0 y Mini‑43020, lo que facilita la sustitución y la ampliación en sistemas existentes.
- Carcasa de nailon reforzado con rango térmico amplio, adecuada para entornos variables.
- Terminales latón estañado, con buena conductividad y resistencia a la corrosión superficial.
- Disposición de doble fila que incrementa la densidad de conexiones en espacios reducidos, útil en quioscos, paneles de control y tiras de LED de alta densidad.
- Diseño de polarización que reduce errores de inserción durante el montaje.
- Aspectos a mejorar:
- Falta de certificación IP; para instalaciones expuestas convendría considerar soluciones de sellado o una carcasa externa protectora.
- No incluye herramienta de crimpado; esto implica un coste adicional y una curva de aprendizaje para usuarios sin crimpadora compatible.
- No se especifica un rating de corriente por pin ni una cifra de caída de tensión; sería útil para dimensionar adecuadamente en proyectos de potencia.
- Reutilización de terminales: están diseñados para un único crimpado; en aplicaciones que requieran mantenimiento frecuente, convendría planificar reemplazos y verificación de rendimiento después de desoldar e instalar nuevamente.
- En ambientes con polvo o humedad, conviene incorporar prácticas de sellado (p. ej., termorretratable) para preservar la integridad de contacto a lo largo del tiempo.
Consejos prácticos de uso:
- Verifica el diámetro del conductor y la sección del cable (0,5–1,5 mm²) antes de crimpar; usa una crimpadora adecuada para 3,0 mm y realiza pruebas de tracción para confirmar que el contacto queda firme.
- Si el entorno es húmedo o polvoriento, añade un sello externo o una funda protectora para evitar infiltraciones que alteren la conductividad.
- Implementa una inspección visual y, si es posible, una prueba de continuidad inicial después de la instalación para confirmar que no hay pines sueltos.
- Mantén un stock de terminales de repuesto y considera la posibilidad de que, al desoldar, algunos terminales pierdan rendimiento; planifica reemplazos en mantenimientos programados.
Veredicto del experto
Este juego de conectores hembra de doble fila ofrece una solución práctica y densamente empaquetada para proyectos de iluminación, automatización y reparación eléctrica donde se valore la desconexión rápida sin herramientas. Su construcción robusta y la elección de materiales proporcionan una fiabilidad razonable en condiciones de uso moderadas, siempre que se acompañe de prácticas adecuadas de protección ambiental y crimpado correcto. Es especialmente adecuado cuando se necesita una solución estandarizada y fácil de reemplazar dentro de un ecosistema Micro‑Fit 3.0/Mini‑43020, sin gastar en soluciones propietarias más costosas.
Aun así, no es la opción ideal para entornos expuestos a humedad extrema o polvo sin protección adicional, y el hecho de que no venga con crimpadora ni con certificación IP debe ser considerado en la fase de diseño. En resumen, es una opción sólida para densidad de pines y mantenimiento razonable en ambientes controlados, siempre que se disponga del accesorio de crimpado adecuado y se añadan medidas de protección cuando la instalación lo requiera.
