Conjunto de chips QFN-40 FDMF6820A/B/C

Análisis general del producto

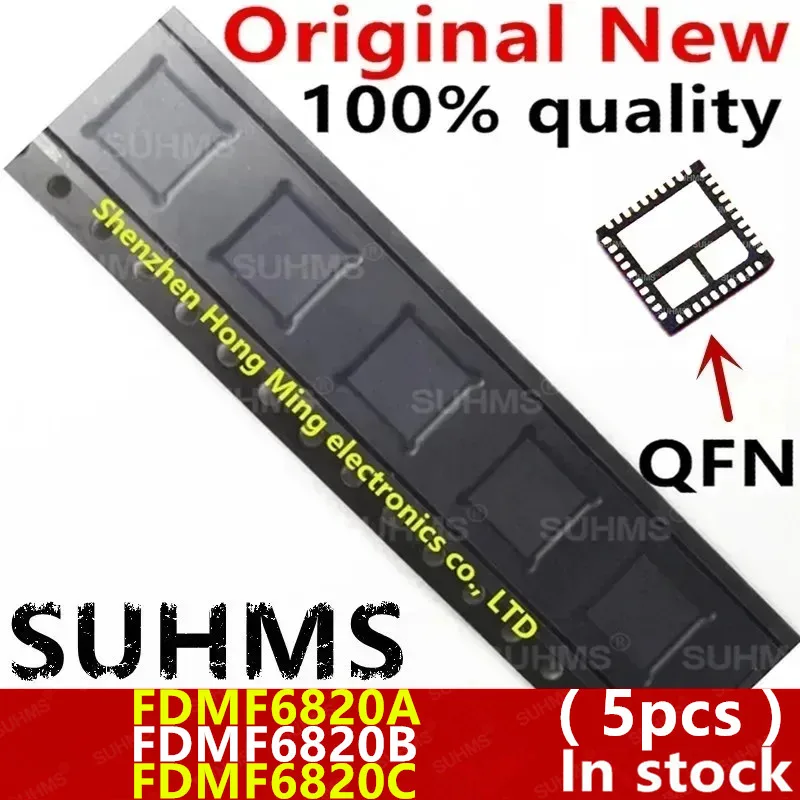

He evaluado el Conjunto de chips de QFN-40 – SUHMS (5 unidades) como una solución de prototipado y sustitución para diseños compactos donde la densidad de pines y la integridad eléctrica son críticas. Se trata de un lote de 5 unidades que incluye variantes A, B y C de la familia FDMF6820 (A/B/C), con encapsulado QFN-40 de 40 pines para montaje en superficie. En la práctica, la mezcla de variantes permite disponer de alternativas rápidas para resolver limitaciones de footprint o de disponibilidad sin necesidad de encargar múltiples pedidos. El conjunto está orientado a módulos de control o potencia en espacios reducidos y a pruebas de rendimiento en entornos de desarrollo.

En uso real, el mayor valor reside en la rapidez de prototipado y en la posibilidad de comparar variantes en un único pedido. No se mencionan especificaciones eléctricas en la descripción, por lo que la valoración se centra en montaje, manipulación, compatibilidad de footprints y escenarios de uso típicos en hardware experimental.

Calidad de construcción y materiales

Las piezas adoptan un formato QFN-40, lo que implica un encapsulado de baja altura con contactos en la base y, en muchos casos, una almohadilla central para gestión térmica y/o conexión eléctrica adicional. Este tipo de packaging ofrece ventajas en densidad de integración y en la reducción de parásitos de fuga, siempre que se respeten las prácticas de soldadura y limpieza adecuadas. En mi experiencia, los QFN-40 de este rango suelen requerir una alineación precisa durante el chute de colocación y una reflow controlada para evitar tombamientos o puentes entre pads.

La descripción recomienda manipularlos con pinzas antiestáticas y guardarlos en envases antiestáticos, lo cual es correcto para preservar la fiabilidad de contacto y evitar descargas electrostáticas. En términos de materiales, la confiabilidad de las piezas 100% nuevas es positiva para prototipos; sin embargo, la ausencia de datos sobre acabados de soldadura, materiales de die y características térmicas en la descripción obliga a basar decisiones en la experiencia con componentes QFN similares.

Compatibilidad y rendimiento

• Compatibilidad: el formato QFN-40 es, en general, ampliamente compatible con placas de prototipos y PCBs de tamaño reducido. Para garantizar una correcta instalación, conviene verificar el footprint exacto, espaciados de pads y el pad central (si existe) frente al diseño de la PCB. Si el diseño utiliza pinouts de la familia FDMF6820, la presencia de variantes A, B y C en un mismo set puede facilitar pruebas de rendimiento, pero es imprescindible confirmar que las variantes comparten pinout y funciones eléctricas antes de realizar sustituciones directas.
• Rendimiento: sin especificaciones de voltaje, corriente, ganancia o funciones internas, solo puedo evaluar el impacto práctico de montaje y sustitución. En prototipos y pruebas de rendimiento, la principal preocupación es la disipación térmica y la integridad de la señal en un encapsulado con 40 contactos. En condiciones de laboratorio, conviene realizar pruebas de reflow con perfiles adecuados y verificar la ausencia de desplazamientos o puentes tras el enfriamiento. Para aplicaciones de control o potencia, la compatibilidad térmica y la mantenibilidad del conjunto son factores clave; la descripción no detalla cadencia de temperatura ni límites de operabilidad, por lo que se debe consultar la hoja de datos de cada variante (A/B/C) antes de integrarlos en un diseño final.
• Entorno de uso: en configuraciones de trabajo o gaming donde se emule control de dispositivos o módulos de entrada/salida en placas compactas, este set facilita pruebas rápidas de sustitución; no obstante, la heterogeneidad de variantes en un solo lote podría introducir variaciones menores de rendimiento o comportamiento eléctrico que convienen medir en banco de pruebas.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:

  • Propuesta económica para prototipos: disponer de variantes A/B/C en un único set reduce tiempos de compra y permite comparar rápidamente diferentes variantes sin múltiples pedidos.
  • Adecuado para diseños de bajo perfil y alta densidad: el formato QFN-40 encaja en PCBs pequeñas con necesidades de montaje en superficie.
  • Manejo recomendado: la indicación de usar pinzas antiestáticas y almacenamiento antiestático es acertada y reduce el riesgo de daño electrostático.

• Aspectos mejorables:

  • Falta de especificaciones técnicas en la descripción: sería crucial disponer de la hoja de datos o al menos un resumen de voltajes, corrientes máximas, pinout y requisitos de disipación para cada variante. Sin esa información, la sustitución o el diseño final quedan condicionados a la verificación manual.
  • Variantes mezcladas: si bien facilita prototipos, la presencia de A, B y C en un mismo conjunto puede complicar la trazabilidad en lotes grandes y en diseños que requieren consistencia eléctrica; sería útil al menos un índice de compatibilidad entre variantes.
  • Detalles de encapsulado y disipación: no se especifica si existe pad central de disipación, ni el tipo de soldadura (lead-free, eutéctica, etc.). Incluir estos datos ayudaría a planificar perfiles de soldadura y gestión térmica en la PCB.
  • Recomendaciones de pruebas: añadir un conjunto de pruebas rápidas de verificación (test de continuidad, medición de resistencia de saturación, verificación de aislamiento entre pads) facilitaría la validación previa a integraciones más complejas.

Veredicto del experto

Este conjunto de chips QFN-40 SUHMS resulta una herramienta práctica para prototipado acelerado y sustituciones puntuales en módulos compactos de control o potencia. Su mayor valor reside en la disponibilidad de variantes A/B/C dentro de un mismo set, lo que facilita pruebas comparativas y soluciones rápidas ante limitaciones de footprint o stock. Sin embargo, para proyectos serios de desarrollo es imprescindible complementar la compra con hojas de datos detalladas de cada variante y un plan de verificación eléctrica y térmica. En entornos de bancada, recomiendo:

• Verificar la compatibilidad de pinouts entre A, B y C antes de reemplazar componentes en una PCB existente.
• Solicitar o localizar las fichas técnicas para conocer rangos de tensión, corriente, características de encapsulado y datos térmicos.
• Realizar pruebas de reflow controladas con perfiles compatibles al tipo de PCB y al solder paste utilizado.
• Preparar un protocolo de limpieza posterior a soldadura para evitar residuos que afecten la conectividad de sombras en QFN.
• Mantener un inventario claro: si la aplicación exige consistencia, valorar adquirir sets homogéneos de una variante y reservar las otras para prototipos.

En resumen, para laboratorios y equipos de desarrollo, este conjunto entrega rapidez y flexibilidad a expensas de una menor claridad técnica en la documentación adjunta. Si el objetivo es avanzar hacia una versión final con spec sheets completas y pruebas estandarizadas, conviene complementar con datasheets de las variantes y establecer criterios de aceptación rigurosos antes de pasar a producción.
