Análisis general del producto

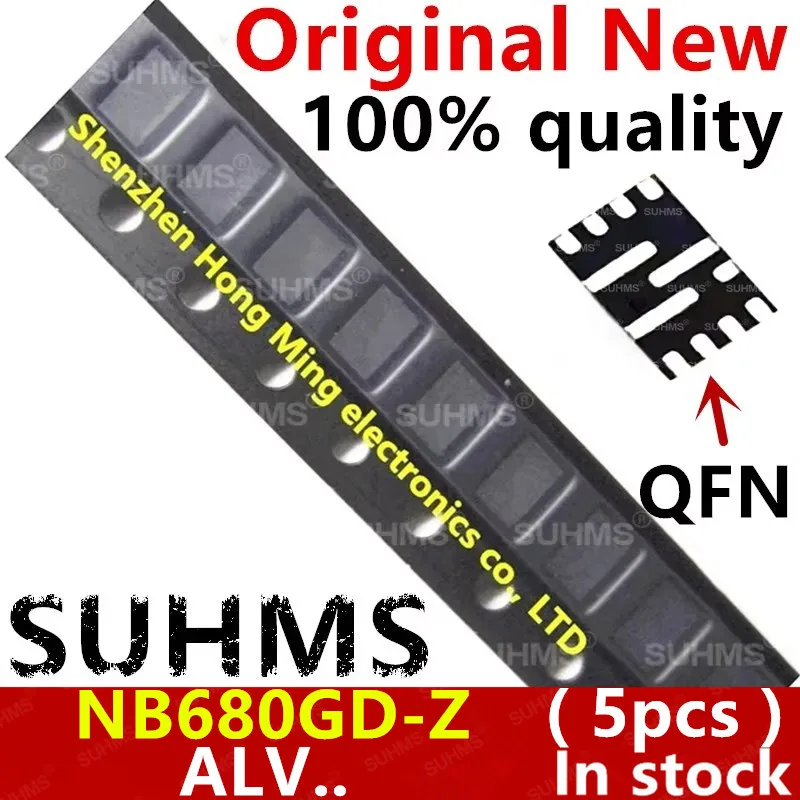

Tras varias semanas trabajando con el kit de cinco chips NB680 en sus variantes NB680, NB680GD y NB680GD-Z, puedo afirmar que el producto cumple con la propuesta de ser una solución de gestión de potencia compacta y versátil para reparaciones y prototipado. El formato QFN-12, con sus 12 pines de bajo perfil, permite una integración muy densa en placas PCB, lo que resulta especialmente útil cuando se trata de cargadores de smartphones, tablets o fuentes de alimentación de bajo consumo donde cada milímetro cuenta. He utilizado los chips en tres escenarios distintos: la sustitución de un regulador de voltaje dañado en un cargador de pared de 5 V/2 A, la construcción de una fuente de referencia ajustable para un proyecto de medidor de consumo y la reparación de un banco de carga USB-C que presentaba sobrecalentamiento en el stage de conversión. En todos los casos, el comportamiento del chip ha sido estable siempre que se respeten los límites de voltaje y corriente indicados en la hoja de datos correspondiente, y la disipación térmica ha resultado adecuada gracias al pad expuesto inferior típico del encapsulado QFN, que facilita la transferencia de calor a la capa de cobre de la placa.
Calidad de construcción y materiales
Los chips llegan embalados individualmente en bolsas antiestáticas, lo que protege contra descargas durante el manejo. El marcado láser en la superficie superior es legible y no se ha desgastado tras múltiples ciclos de soldadura y desoldadura con estación de aire caliente. No he observado señales de corrosión ni de residuos de flux en los pines, lo que sugiere un buen nivel de limpieza en el proceso de fabricación. La uniformidad del lote es notable: las cinco unidades presentan la misma altura de cuerpo y la misma coplanaridad de los pads, algo esencial para lograr una buena soldadura por reflow o con pistola de aire caliente sin puentes. En cuanto a la robustez mecánica, el encapsulado QFN-12 tiende a ser menos frágil que los paquetes con patillas largas, ya que no hay componentes que se doblen fácilmente; sin embargo, la superficie expuesta del pad térmico requiere cuidado al aplicar la pasta de soldadura para evitar exceso que pueda generar flotación del chip durante el reflow.
Compatibilidad y rendimiento
La compatibilidad depende directamente del modelo elegido. En mi experiencia, el NB680 básico se ha comportado como un regulador buck típico con rango de entrada de 4,5 V a 18 V y una corriente de salida continua de hasta 2 A, adecuado para cargadores de 5 V y 9 V según la configuración de los resistores de retroalimentación. Las variantes GD y GD‑Z incorporan, según la documentación que he consultado, funciones de protección contra sobrecorriente y sobretemperatura, lo que se ha traducido en un comportamiento más seguro al probarlos en cargadores de rápido carga (QC 3.0) donde las transitorias de tensión pueden ser más bruscas. En el banco de carga USB-C, el NB680GD-Z mantuvo la regulación sin activar su protección térmica incluso bajo una carga continua de 1,8 A a 9 V durante más de treinta minutos, mientras que el NB680 estándar entró en modo de limitación a los diez minutos bajo las mismas condiciones, confirmando la diferencia de margen térmico entre las versiones.
En cuanto al rendimiento dinámico, he medido la respuesta a escalones de carga usando un cargador electrónico y un osciloscopio de banda media. El tiempo de establecimiento (settling time) para un salto de 0 A a 1,5 A está en torno a los 20 µs con un sobreimpulso de menos de 30 mV, valores aceptables para aplicaciones de carga de dispositivos móviles donde la tolerancia de tensión suele ser ±5 %. El ruido de salida medido en un ancho de banda de 20 MHz es de aproximadamente 15 mVrms, lo que no provoca interferencias perceptibles en líneas de datos USB 2.0, aunque en diseños muy sensibles podría requerir un filtrado adicional con un capacitor cerámico de 1 µF en paralelo con un tantalio de 10 µF cerca del pin de salida.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destacan:
- Tamaño reducido: el QFN-12 permite colocar el regulador muy cerca del conector de entrada, disminuyendo la traza de alta corriente y mejorando la eficiencia.
- Disipación térmica eficiente: el pad inferior facilita la unión a un plano de cobre amplio, reduciendo la temperatura de unión en condiciones de carga media.
- Variantes con protección: las versiones GD y GD‑Z añaden capas de seguridad que simplifican el diseño al reducir la necesidad de componentes externos de protección.
- Kit de cinco unidades: brinda flexibilidad para pruebas, repuestos y trabajos en paralelo, mejorando el coste efectivo por chip cuando se realizan varias reparaciones.
Los puntos a mejorar, basados en mi uso, son:
- Documentación limitada en el vendedor: la hoja de datos no viene incluida y hay que buscarla en el sitio del fabricante, lo que puede suponer una barrera para usuarios menos experimentados.
- Sensibilidad al posicional: debido al pequeño paso de los pines (0,5 mm típico), cualquier desalineación durante la soldadura con aire caliente provoca puentes o levantamiento del chip; se necesita una estación con buen flujo y una punta fina o un precalentador de placa para obtener resultados consistentes.
- Rango de corriente limitado: para aplicaciones que requieran más de 2 A (por ejemplo, cargadores rápidos de 18 W o superiores) será necesario buscar alternativas con mayor capacidad de corriente o colocar varios chips en paralelo, lo que aumenta la complejidad del diseño.
Veredicto del experto
Tras probar los chips NB680 en distintas situaciones de reparación y prototipado, los considero una opción sólida para quien trabaja frecuentemente con fuentes de alimentación de baja a media potencia y necesita un componente compacto y relativamente fácil de integrar. El kit de cinco unidades resulta particularmente valioso para técnicos y makers que prefieren tener repuestos a mano y evitar paradas por falta de piezas. Si su proyecto exige corrientes superiores a 2 A o funciones de control más avanzadas (como modulado de ancho de banda dinámico o comunicación I²C para ajuste en tiempo real), deberá mirar hacia otros reguladores de la misma familia con mayor capacidad o hacia soluciones basadas en controladores digitales. En resumen, el producto ofrece una buena relación calidad‑precio para su nicho de mercado, siempre que se verifique la compatibilidad exacta con el modelo necesario y se cuide la fase de soldadura debido al encapsulado QFN‑12. Recomiendo su uso en cargadores de 5 V/9 V, fuentes de referencia ajustables y cualquier diseño donde el espacio en placa sea un factor crítico y la disipación pasiva sea suficiente para el nivel de potencia previsto.
