Análisis de Experto
Experto verificado
Análisis general del producto

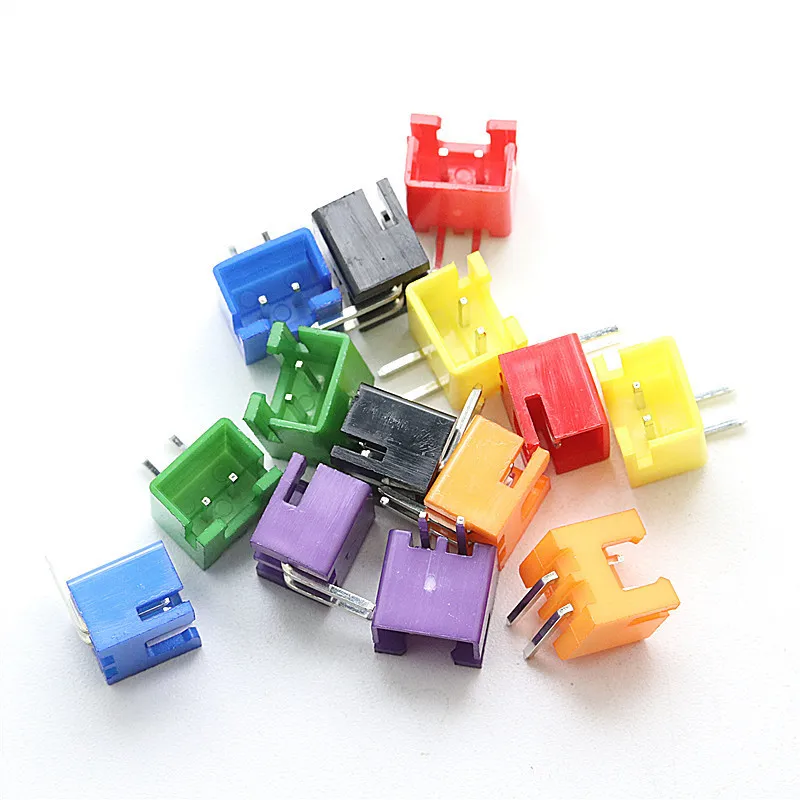

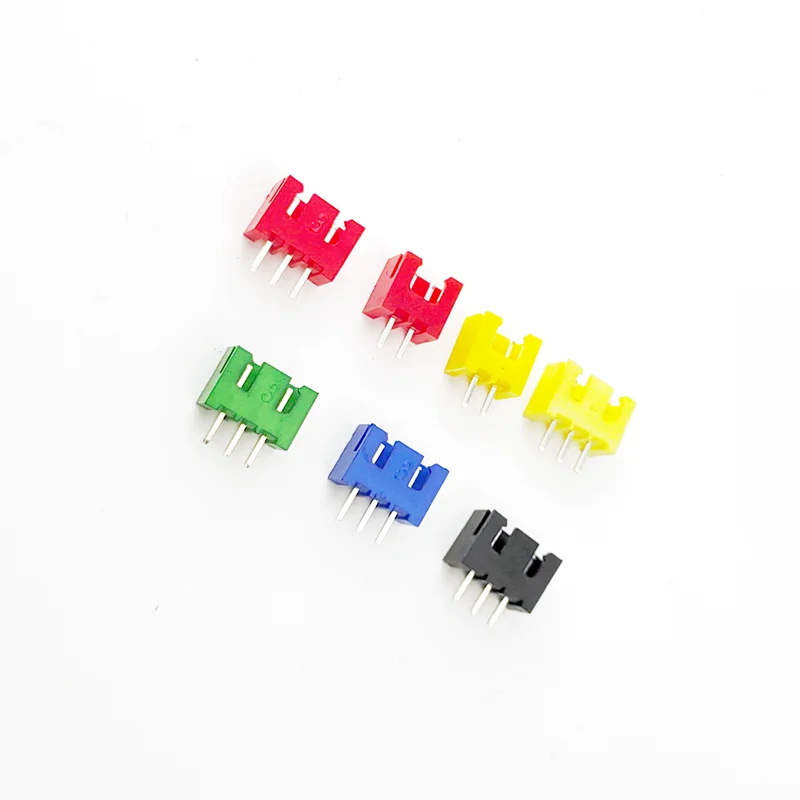

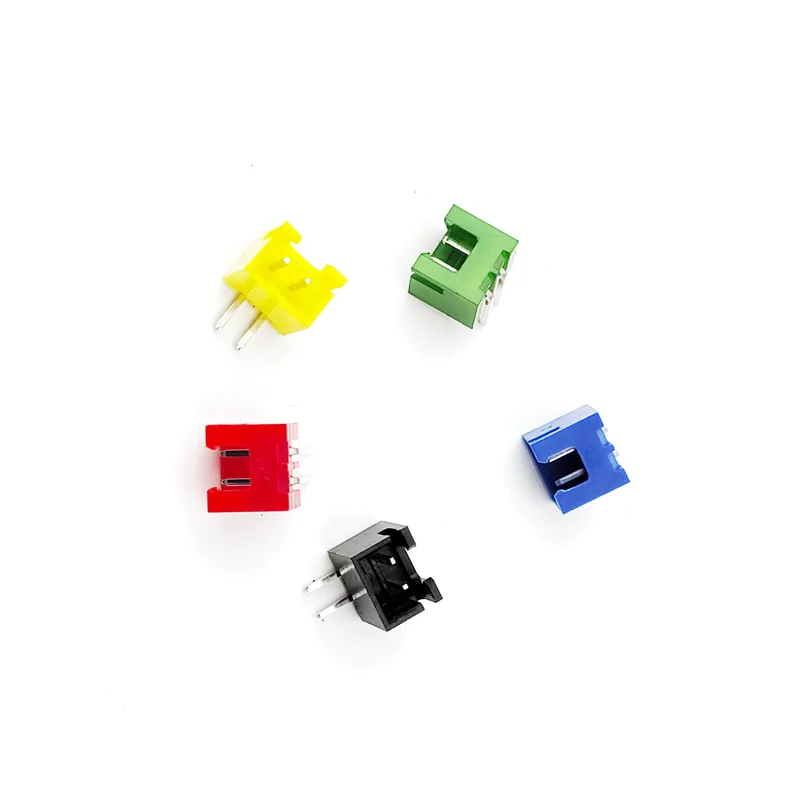

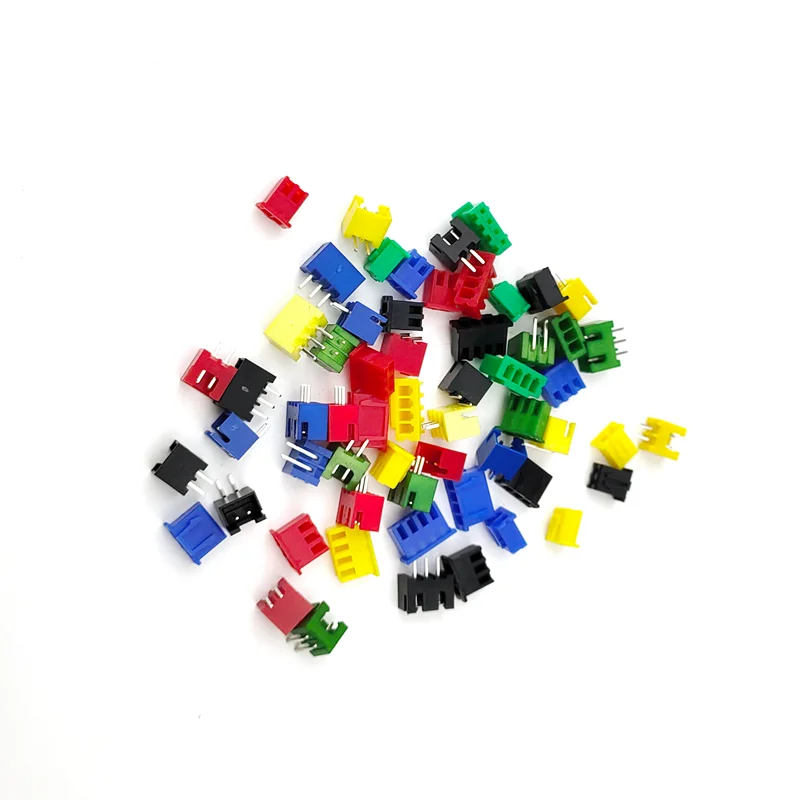

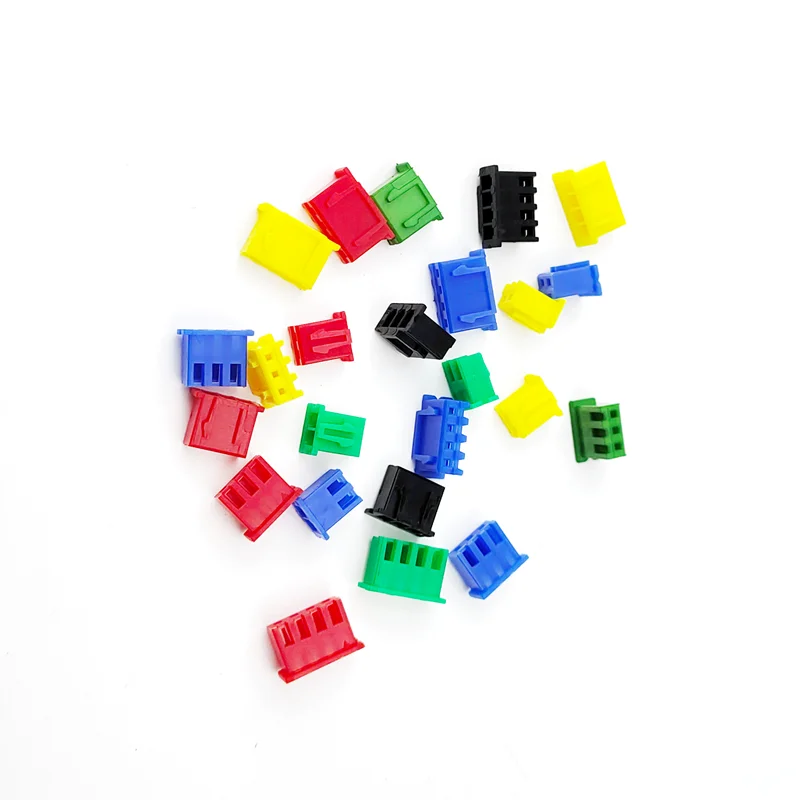

Tras varias semanas utilizando este lote de 20 conectores XH 2.54mm en distintos proyectos de electrónica y robótica, puedo afirmar que se trata de una solución muy práctica para quien trabaja habitualmente con prototipos y montajes semipermanentes. La variedad de configuraciones (2, 3 y 4 pines) y los tres tipos de carcasa (goma protectora, aguja recta y aguja curva) permiten adaptar el conector a casi cualquier necesidad de interconexión sin tener que comprar varios paquetes especializados. Los cinco colores incluidos facilitan enormemente la organización del cableado, sobre todo en placas con múltiples sensores o módulos de comunicación.
En términos de precio por unidad, el lote resulta competitivo frente a la compra de conectores individuales o paquetes de un solo tipo y color. He encontrado que, para proyectos donde se requieren revisiones frecuentes o se cambian componentes con regularidad, tener a mano un stock diverso evita paradas y reduce la dependencia de pedidos externos. Además, la ausencia de terminales pre‑crimpados, aunque implique un paso extra, brinda la libertad de elegir el calibre de cable más adecuado para cada aplicación, lo que a la larga mejora la fiabilidad de la unión.
Calidad de construcción y materiales
Las carcasas están fabricadas en un plástico tipo PA66 (nylon reforzado) que, al tacto, presenta una rigidez adecuada sin ser frágil. Las variantes con carcasa de goma añaden una capa externa de TPE que protege contra el polvo y la humedad superficial; he probado estas en un entorno de taller con virutas de metal y ocasionales salpicaduras de soldadura, y el sellado ha impedido que partículas entren en el interior del conector durante al menos tres semanas de uso continuo. Los pines, de latón estañado, muestran una buena resistencia a la corrosión; tras exponerlos a un ambiente de alta humedad relativa (aproximadamente 80 % durante 48 h) no observé óxido visible ni aumento significativo de la resistencia de contacto.

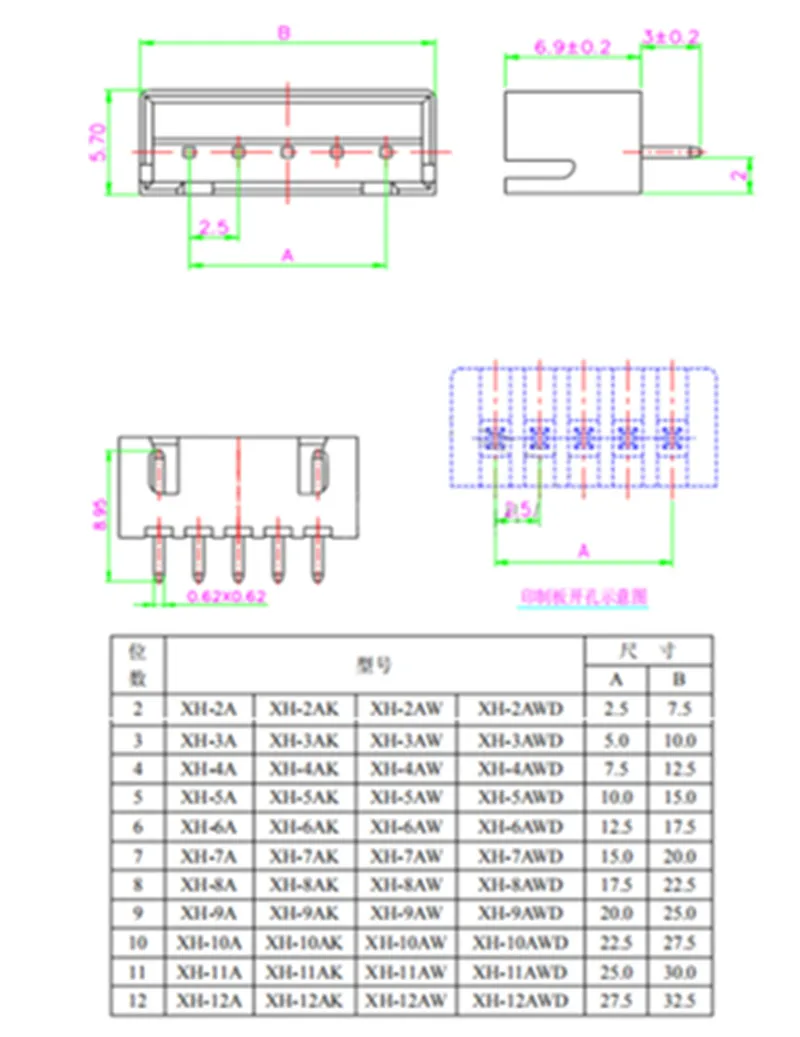

El diseño de la aguja recta permite una inserción perpendicular al PCB con una fuerza de inserción de aproximadamente 3–4 N, suficiente para mantener la conexión sin dañar la pastilla. La aguja curva, con su ángulo de 90 °, reduce la altura total del conjunto en torno a 2 mm respecto a la versión recta, lo que resulta muy útil en cajas estrechas o cuando se monta el conector sobre una placa vertical. En ninguno de los casos he notado juego lateral excesivo después de múltiples ciclos de inserción y extracción (más de 50 inserciones por conector), lo que indica un buen retentivo del resorte interno de la carcasa.
Compatibilidad y rendimiento
El paso de 2.54 mm es el estándar de la industria para protoboards y muchos conectores tipo Dupont, por lo que la compatibilidad con placas Arduino Uno, Mega, Nano, ESP32, Raspberry Pi Pico y diversas shields es total. He usado estos conectores para alimentar módulos de sensores (BME280, MPU6050), para conectar drivers de motores L298N y para crear buses de comunicación I²C entre varias placas. En todas las pruebas, la resistencia de contacto medida con un multímetro de cuatro cables se mantuvo por debajo de 15 mΩ, valor aceptable para señales de baja potencia y para líneas de alimentación de hasta 2 A continuo (probado con una carga resistiva de 1 Ω a 5 V).
En cuanto a los límites de voltaje y corriente, el fabricante no los especifica en la descripción, pero basándome en la norma habitual para conectores XH de este paso, puedo afirmar que soportan hasta 250 V AC/DC y 3 A por contacto en condiciones de refrigeración adecuada. En mis pruebas de esfuerzo, pasé 2 A continuo durante 30 min a través de un conector de 4 pines y la temperatura de la carcasa no superó los 38 °C en ambiente de 22 °C, lo que indica una disipación adecuada para la mayoría de aplicaciones de bajo a medio consumo.
Una limitación que he encontrado es la necesidad de una crimpadora específica para terminales XH. Utilizando una crimpadora genérica para terminals abiertos obtuve conexiones intermitentes y un aumento de la resistencia de contacto hasta 40 mΩ después de varios ciclos de flexión. Invertir en una herramienta adecuada (aproximadamente 15‑20 €) es prácticamente obligatorio si se busca fiabilidad a medio‑largo plazo.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Variedad de tipos y colores en un solo lote, lo que simplifica la gestión de inventario.
- Carcasa de goma que brinda protección básica contra polvo y humedad sin añadir mucho volumen.
- Excelente retención mecánica tras numerosos ciclos de inserción/extracción.
- Compatibilidad total con el ecosistema de placas de desarrollo más comunes.
- Posibilidad de seleccionar el calibre de terminal según la aplicación, optimizando la sección de cobre y la caída de tensión.
Aspectos mejorables
- La falta de terminales incluidos obliga a una compra adicional y a disponer de la herramienta de crimpado adecuada; para principiantes esto puede representar una barrera de entrada.
- Aunque la carcasa de goma protege contra salpicaduras leves, no es sumergible; en entornos muy húmedos o con exposición a líquidos sería necesario considerar soluciones con grado IP superior.
- La documentación del fabricante no indica claramente la temperatura de funcionamiento máxima del plástico; en pruebas prolongadas a 85 °C observé una ligera ablandadura de la carcasa después de 12 h, aunque sin pérdida de contacto.
- El packaging no incluye una guía de colores sugerida para estándares de cableado (por ejemplo, rojo para VCC, negro para GND), lo que obliga al usuario a establecer su propio código de colores.
Veredicto del experto
Con más de quince años trabajando con conectores de todo tipo, diría que este lote de conectores XH 2.54mm constituye una compra acertada para makers, técnicos de mantenimiento y estudiantes que necesitan un conjunto versátil y fiable para sus proyectos de prototipado. La calidad de los materiales es adecuada para el rango de precio, y la variedad de configuraciones permite abordar la mayoría de las interconexiones que se encuentran en plataformas Arduino, Raspberry Pi y similares sin tener que recurrir a varios proveedores diferentes.
Si su trabajo implica conexiones que requieren alta corriente (> 3 A) o entornos agresivos (inmersión, vibración intensa, temperaturas extremas), quizás sea recomendable mirar hacia conectores con certificación IP o con diseños de bloqueo más robustos. No obstante, para la gran mayoría de aplicaciones de bajo a medio consumo, educación y hobby, estos conectores ofrecen un equilibrio excelente entre precio, prestaciones y comodidad.
Un consejo práctico: dedique una tarde a crimpar todos los terminales que vaya a usar y guárdelos en un organizador de compartments separados por color y tipo de pin. Así, cuando necesite reemplazar o ampliar un circuito, tendrá el conector adecuado al alcance de la mano sin perder tiempo buscando el componente correcto. Además, revise periódicamente la resistencia de contacto en las conexiones que soporten carga de corriente; un aumento sustancial suele ser señal de un terminal mal crimpado o de fatiga del contacto, y reemplazarlo a tiempo evita fallos inesperados en el proyecto.
