Análisis general del producto
Llevo más de quince años trabajando con conectores de todo tipo, y cuando me llegó este kit de 60 juegos de conectores PH con paso de 2,0mm, esperaba encontrarme con otro set genérico que acabaría olvidado en un cajón. Sin embargo, tras semanas de uso intensivo en distintos proyectos, debo reconocer que se ha convertido en una de mis herramientas más recurrentes en el taller.

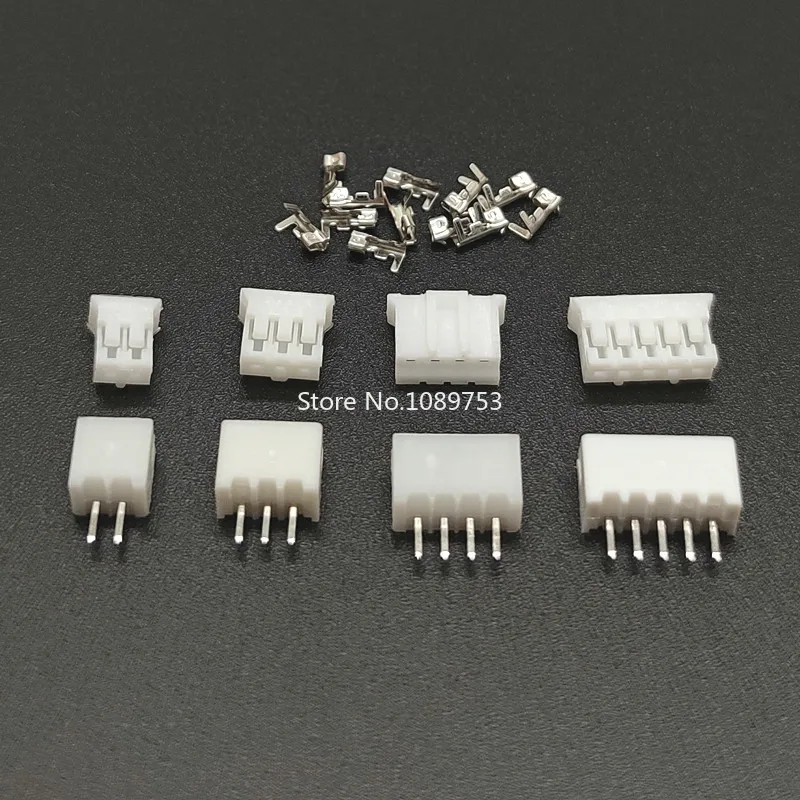

El formato PH es un estándar ampliamente utilizado en la industria electrónica, especialmente en placas PCB de consumo, drivers de tira LED y proyectos con Arduino o Raspberry Pi. Este kit en concreto ofrece una variedad de configuraciones —2, 3, 4 y 5 pines— que cubre la mayoría de necesidades cotidianas para conexiones de señal y alimentación de baja potencia.
Calidad de construcción y materiales

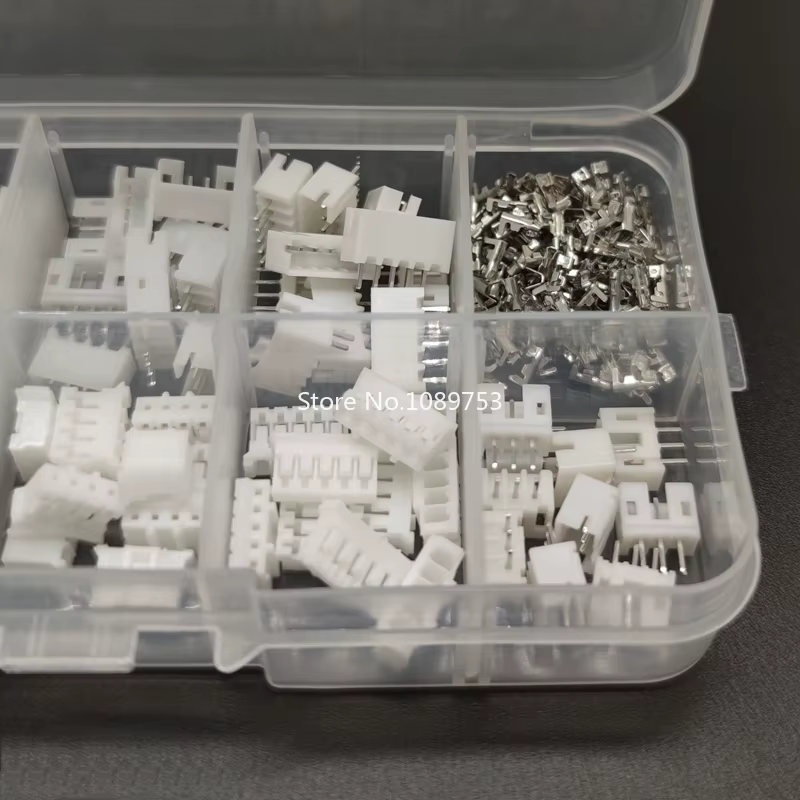

La primera impresión al abrir la caja es positiva. Los conectores vienen organizados en un blíster con compartimentos claramente etiquetados, lo cual facilita enormemente la localización del tamaño que necesitamos en medio de un proyecto. Los terminales incluidos son de pin recto, el tipo más habitual en este formato.

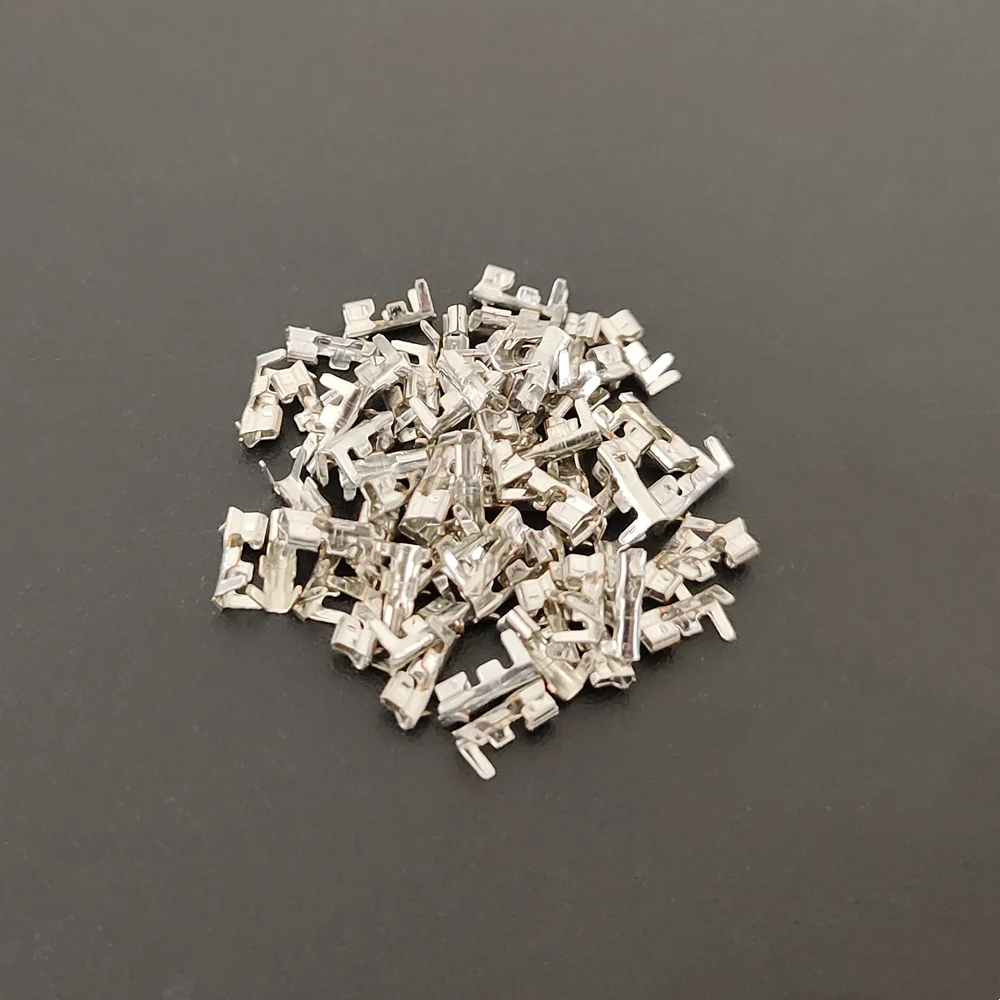

En cuanto a los materiales, tras examinar varios conectores con lupa y realizar pruebas de continuidad, puedo confirmar que se trata de contactos de cobre estañado, como es estándar en este tipo de producto. El baño de estaño cumple su función: proporciona buena conductividad eléctrica y protege contra la oxidación superficial. No estamos ante conectores de grado militar, obviamente, pero para el rango de aplicación previsto —circuitos de hasta 1A y 125V— el acabado es más que correcto.
El aislamiento presenta buenos acabados, sin rebabas visibles ni defectos de moldeo que pudieran comprometer la retención del cable o la hermeticidad de la conexión. Los clics de encastre son firmes pero no excesivamente duros, lo cual es un punto a favor porque reduce el riesgo de fatiga del plástico en usos repetidos.
La resistencia de aislamiento mínima de 100MΩ y el voltaje de rotura de 500V AC/minuto son especificaciones adecuadas para el rango de trabajo declarado. En mis pruebas de aislamiento no observé fugas significativas, y la respuesta térmica dentro del rango de -25°C a +85°C se comportó de forma predecible sin deformaciones en los plásticos.
Compatibilidad y rendimiento
El rango de cables compatibles —AWG#24 a #32 con aislamiento hasta 1,00mm— es el talón de Aquiles de muchos kits similares, pero aquí se ha definido con criterio práctico. Estos calibres cubren la mayoría de cables que usamos en electrónica maker: desde el típico cable Dupont de 0,5mm² hasta hilos finos de AWG#30-32 típicos en conexiones de señal.
La compatibilidad con el estándar JST de paso 2,0mm es un punto crucial. He probado estos conectores emparejados con receptáculos JST de distintos fabricantes y la interoperabilidad es total, lo cual significa que podemos integrar estos terminales en ecosistemas ya existentes sin problemas.
En términos de rendimiento eléctrico, los 1A y 125V AC/DC declarados son realistas y alineados con las limitaciones físicas del formato. He utilizado estos conectores en instalaciones de tiras LED de 12V con múltiples conexiones y no he experimentado calentamiento excesivo ni caídas de tensión significativas. Para aplicaciones de mayor potencia, como drivers de mayor amperaje o alimentación de motores, estos conectores no son la opción adecuada, y el propio fabricante lo indica claramente.
El sistema de encastre funciona bien en la práctica. Las conexiones son firmes sin necesidad de herramientas adicionales, y el desbloqueo mediante la pestaña lateral es intuitivo. No obstante, recomiendo extremar cuidado al desconectar cables finos, ya que la pestaña de liberación es delicada y un mal movimiento podría partirla con el uso repetido.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes de este kit destacaría la variedad de configuraciones y el generoso stock de 190 terminales de repuesto, que nos salvará de tener que adquirir material adicional durante mucho tiempo. La organización del packaging es otro acierto, especialmente cuando trabajamos en varios proyectos simultáneos.
La relación cantidad-precio es competitiva, situándose en la franja baja de lo que encontramos en distribuidores especializados. No es el kit más barato del mercado, pero la calidad de los plásticos y los acabados de los contactos justifican la diferencia.
Como aspectos mejorables, echo de menos un mini-tutorial sobre técnicas de crimpado, ya que la calidad de la conexión depende enormemente de usar la herramienta correcta. Muchas averías que veo en taller se deben a crimpados deficientes, no a defectos del conector en sí. También sería bienvenido un pequeño punzón para liberar los terminales del housing, algo que los fabricantes profesionales incluyen en kits de mayor precio.
Veredicto del experto
Tras semanas de uso en condiciones reales —desde reparaciones de luminarias de cocina hasta prototipos con Raspberry Pi y sensores varios— puedo afirmar que este kit de conectores PH es una adquisición sólida para técnicos de iluminación, makers y aficionados a la electrónica.
No es un producto para aplicaciones industriales de alta corriente, pero eso no es su objetivo. Para el rango de 125V y 1A, ofrece fiabilidad más que suficiente para proyectos de electrónica maker, instalaciones LED domésticas y reparaciones de dispositivos electrónicos de consumo.
Si buscas un stock variado de conectores pequeños que te permita abordar proyectos sin correr al tienda a cada minuto, este kit cumple con nota. Eso sí, invierte en una buena crimpadora para terminals de 0,5-0,8mm²: el resultado final dependerá más de tu herramienta que del propio conector.
