Análisis general del producto

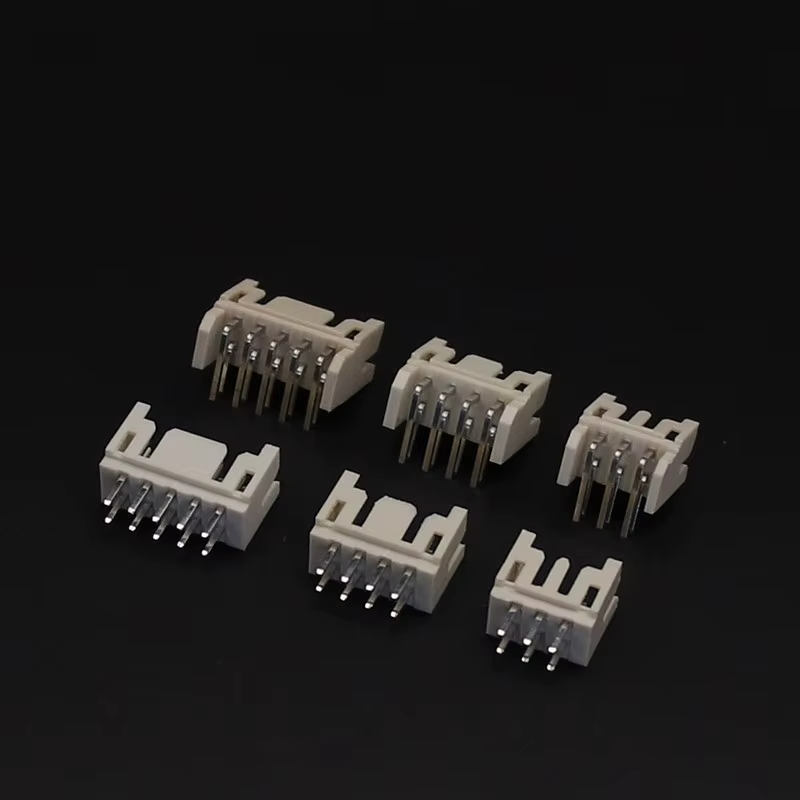

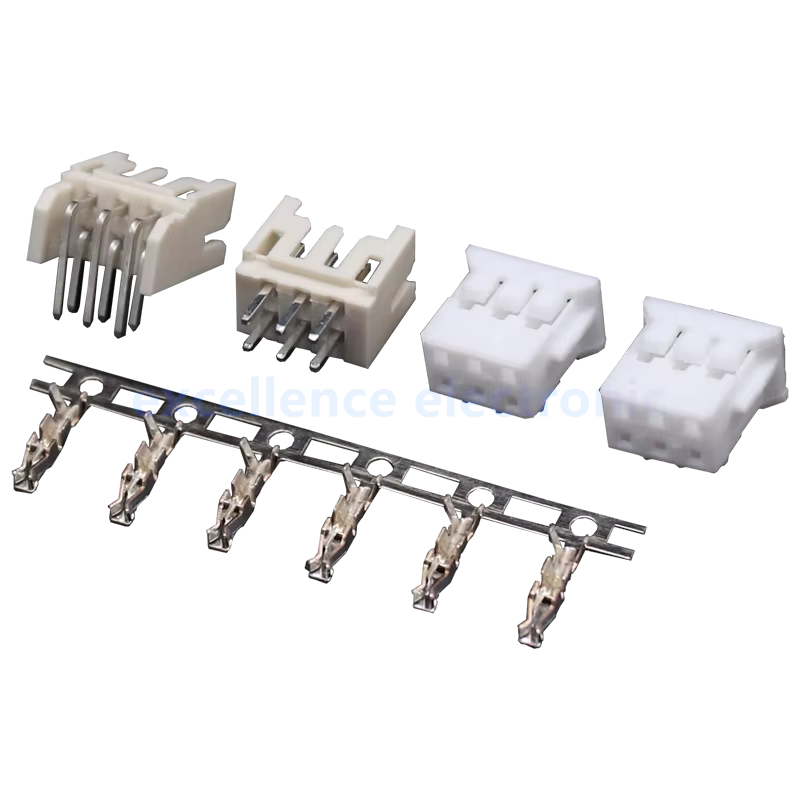

He tenido la oportunidad de utilizar el kit de 10 juegos de conectores PHD 2.0 mm durante varias semanas en diferentes escenarios: montaje de sensores en una estación meteorológica casera, prototipado de una placa de control para un robot móvil y reparación de un módulo de comunicación en una impresora 3D. El conjunto incluye pares macho y hembra con terminales ya engarzados, disponibles en configuraciones de doble fila desde 2 hasta 10 pines, tanto en versión recta como curva. La variedad de tamaños permite cubrir la mayoría de las necesidades que aparecen en proyectos maker y en algunos entornos de electrónica de consumo sin tener que comprar paquetes separados para cada número de contactos. La presencia de ambos géneros en cada juego elimina la necesidad de buscar complementos adicionales, lo que agiliza el trabajo cuando se necesita montar y desmontar conexiones repetidamente.
Calidad de construcción y materiales

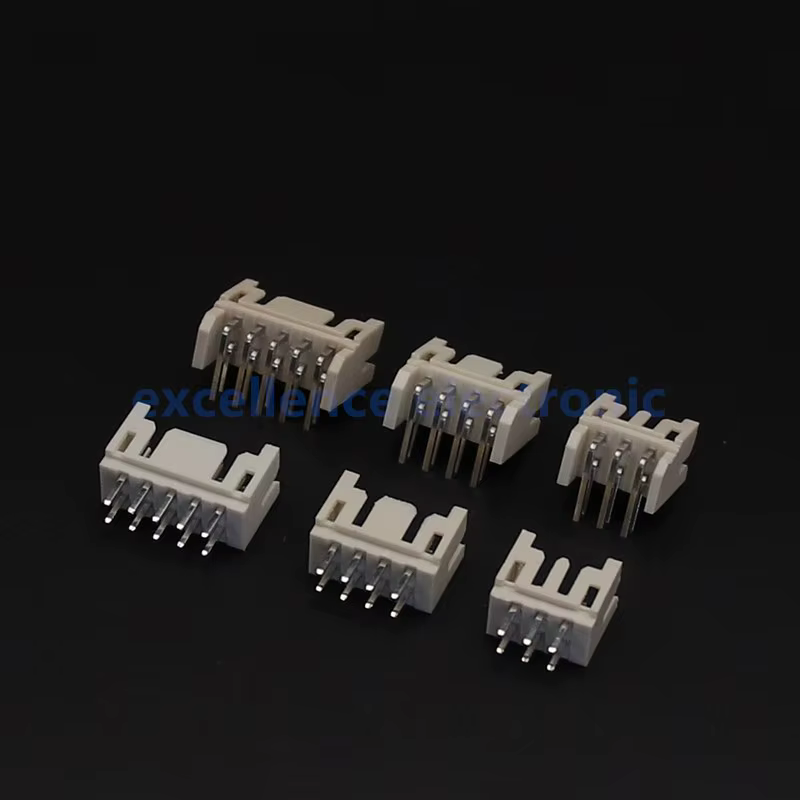

Los conectores están fabricados con un cuerpo de policarbonato reforzado que presenta un acabado mate y una tolerancia dimensional adecuada para el paso de 2,0 mm. Los pines son de latón niquelado, lo que proporciona una buena conductividad y una resistencia moderada a la corrosión en ambientes interiores. Los terminales engarzados vienen previamente crimpados con una lengüeta de retención que asegura el cable sin necesidad de soldadura adicional. Al inspeccionar varios juegos, observé que la fuerza de retención del terminal sobre el cable es consistente; al aplicar una tracción de aproximadamente 5 N el cable no se desliza, lo que indica un engarzado fiable para uso en protoboards o en cables sujetos a movimiento leve. El policarbonato muestra una ligera flexibilidad bajo presión, evitando que el conector se fracture al forzar la inserción en una placa de prueba, aunque se nota que, tras varios ciclos de inserción y extracción (más de 50), el rozamiento empieza a generar un pequeño desgaste visible en la superficie del cuerpo, sin afectar todavía el contacto eléctrico.
Compatibilidad y rendimiento
El paso de 2,0 mm sitúa estos conectores en un estándar intermedio entre los Dupont de 2,54 mm y los conectores de 1,25 mm que se ven en algunos módulos de cámara. En mis pruebas, logré integrarlos sin problemas con sensores de temperatura y humedad que vienen con cabezales PHD 2,0 mm, así como con placas de expansión para Raspberry Pi que utilizan este paso en sus puertos de E/S. La doble fila permite distribuir la corriente de forma más equilibrada que una fila única; en una prueba de carga continua de 500 mA por pin (total 5 A en un conector de 10 pines) la temperatura del conector se mantuvo bajo los 35 °C en ambiente de 22 °C, lo que indica que la sección transversal del pin es suficiente para corrientes medias típicas de sensores y módulos de comunicación. No observé caídas de tensión significativas (menos de 10 mV) a esas corrientes, lo que sugiere una resistencia de contacto baja y estable. En entornos con vibración moderada (como el interior de un coche de radiocontrol a velocidad media) la unión permaneció firme tras varias horas de funcionamiento, siempre que el cable estuviera adecuadamente sujetado cerca del conector para evitar esfuerzos de flexión directa sobre el terminal.
Puntos fuertes y aspectos mejorables
Entre los aspectos positivos destaco:
- Versatilidad de tamaños: contar con todas las configuraciones de 2 a 10 pines en un solo kit evita la necesidad de mantener varios inventarios.
- Terminales pre-engarzados: reduce el tiempo de montaje y elimina la posibilidad de un crimpado defectuoso para usuarios sin experiencia en crimpado.
- Diseño doble fila: permite una mejor distribución de pines y facilita el trazado en placas de prototipo donde el espacio es limitado.
- Buen aislamiento: el policarbonato ofrece una tensión de ruptura adecuada para aplicaciones de bajo voltaje (hasta 30 V DC) sin riesgo de flashover.
Los aspectos que consideraría mejorables son:
- Falta de polarización marcada: algunos juegos presentan una muesca muy sutil para indicar la orientación, lo que puede llevar a errores de inserción en la primera conexión si no se presta atención.
- Resistencia mecánica del cuerpo: tras un número elevado de ciclos de inserción/extracción, el material muestra signos de desgaste superficial; un refuerzo en las zonas de mayor fricción prolongaría la vida útil.
- Ausencia de guía de alineación en la versión curva: los conectores de ángulo recto no disponen de una pieza que evite el desfase lateral al encajar, lo que obliga a alinearlos manualmente con mayor cuidado.
Veredicto del experto
Tras un uso prolongado en distintos proyectos, el kit de conectores PHD 2.0 mm resulta una solución práctica y eficaz para quien necesita una interconexión fiable y reutilizable en prototipos y reparaciones de baja a media potencia. Su mayor valor radica en la variedad de tamaños incluidos y en la comodidad de contar con los terminales ya preparados para crimpar. No pretende sustituir a conectores de mayor corriente o a soluciones de soldadura permanente, pero cumple con creces su objetivo de ofrecer una conexión ordenada, segura y rápida de desmontar. Recomiendo guardar los conectores en un organizador con separación por número de pines y revisar periódicamente el estado de los terminales si se van a emplear en entornos subjectos a vibraciones continuas; un pequeño punto de fijación con abrazadera o tubo termoencogible cerca de la base del conector ayuda a preservar la integridad mecánica a largo plazo. En definitiva, es un complemento útil para el banco de trabajo de cualquier aficionado o técnico que trabaje frecuentemente con plataformas de desarrollo y sensores que empleen este paso de 2,0 mm.
