Análisis general del producto

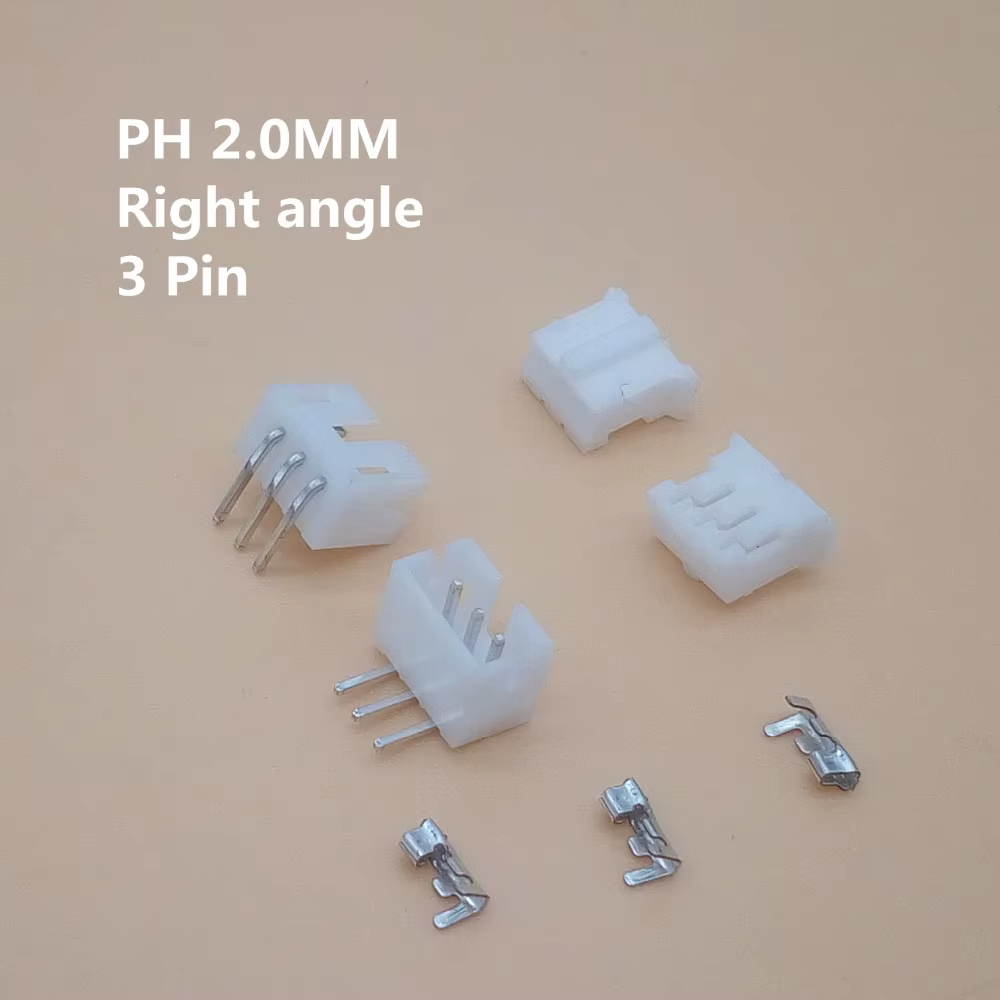

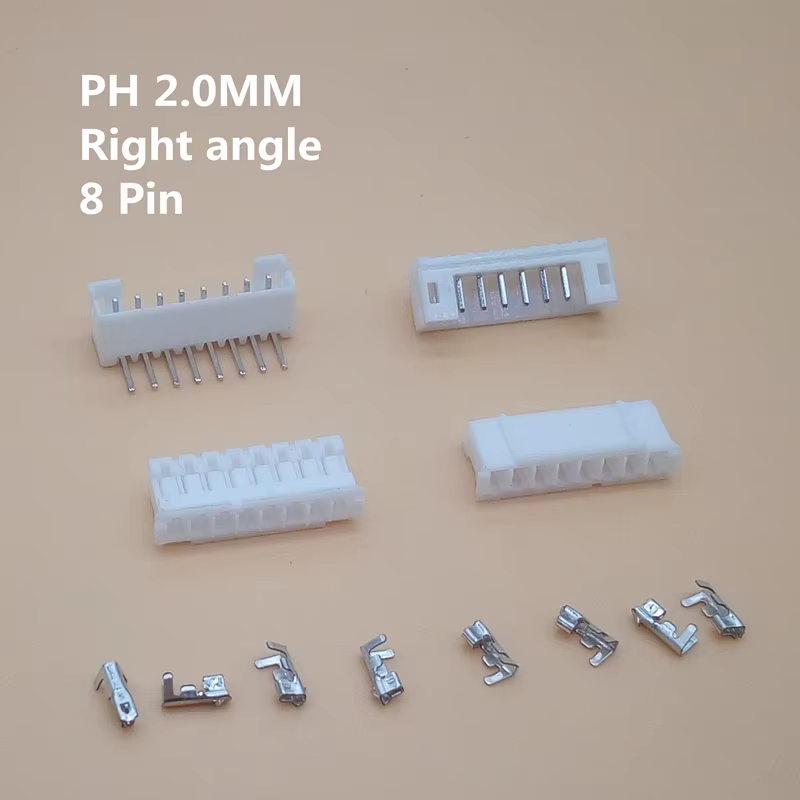

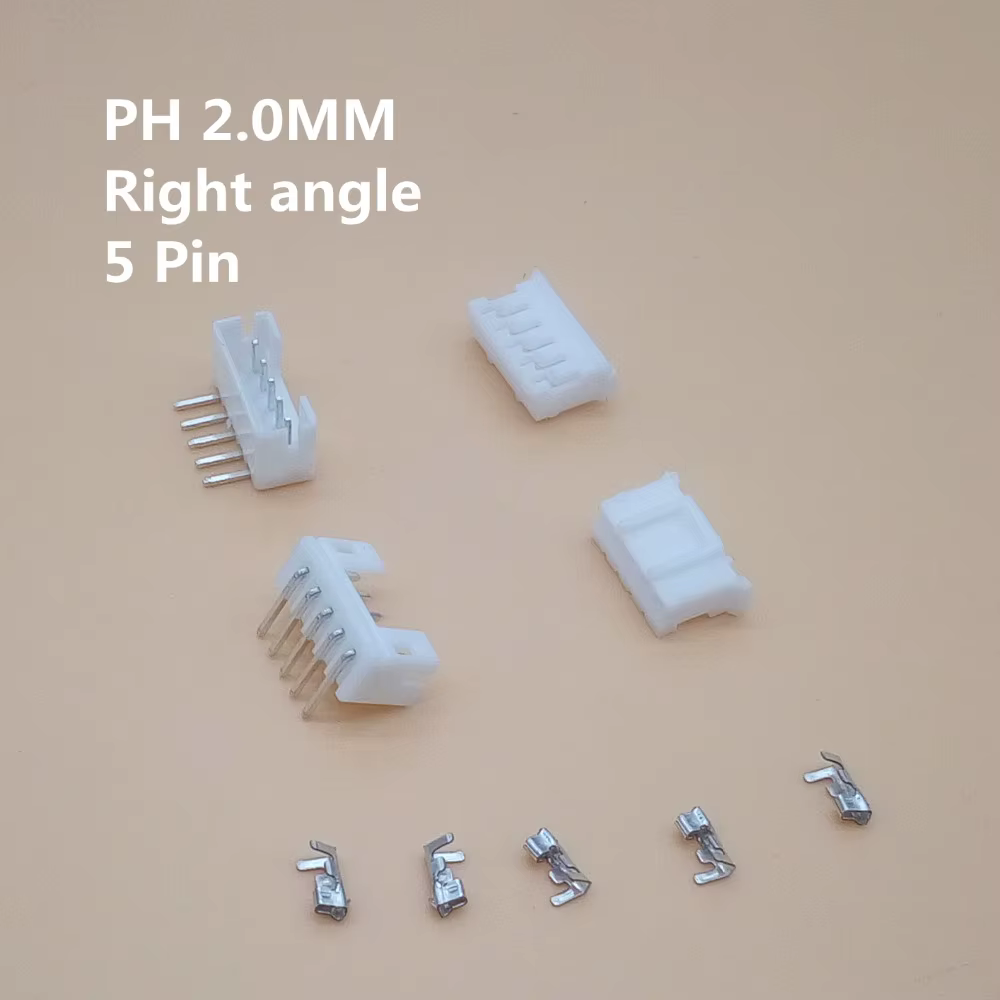

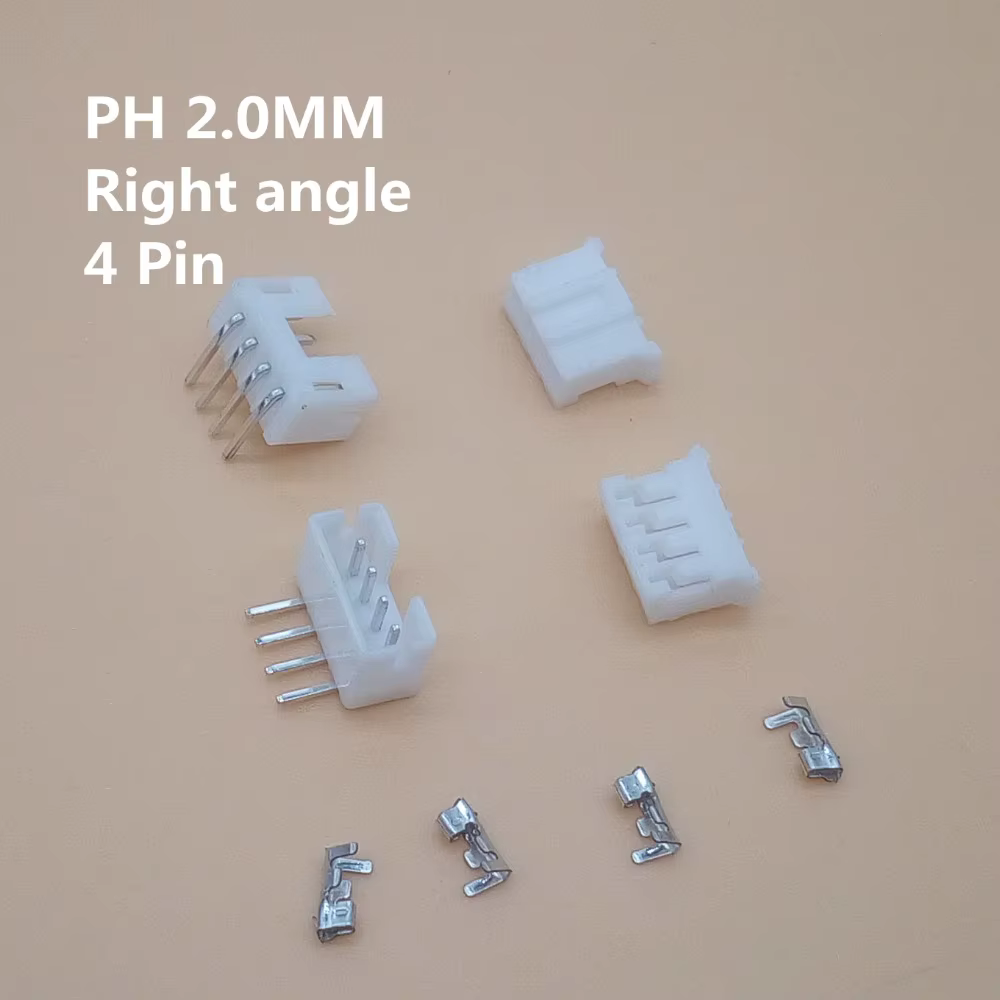

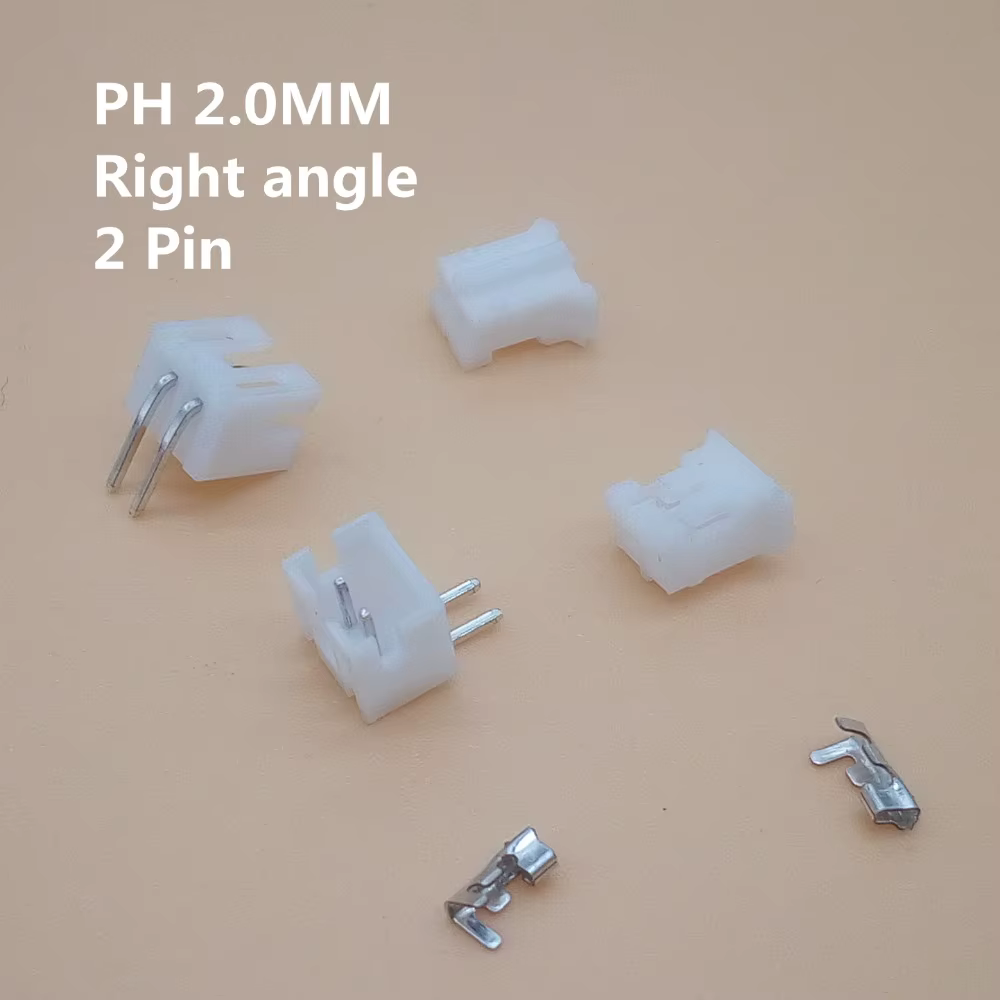

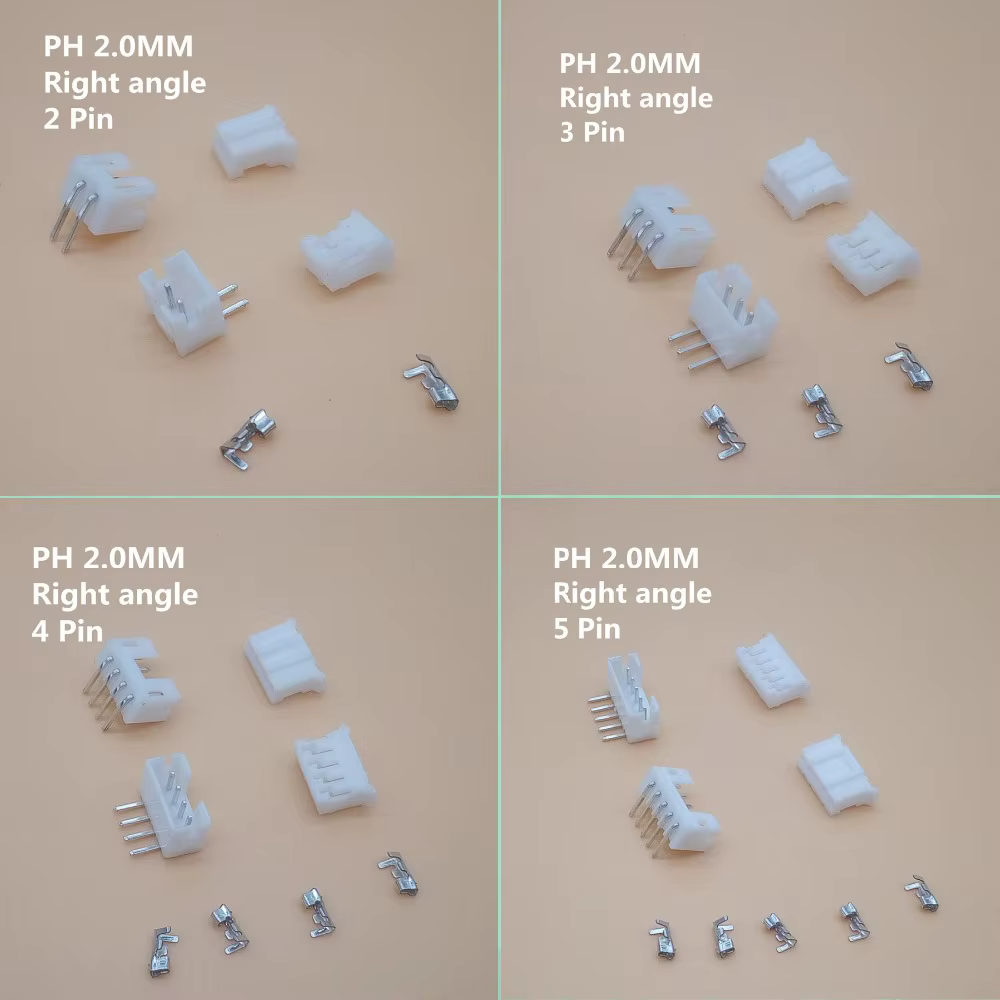

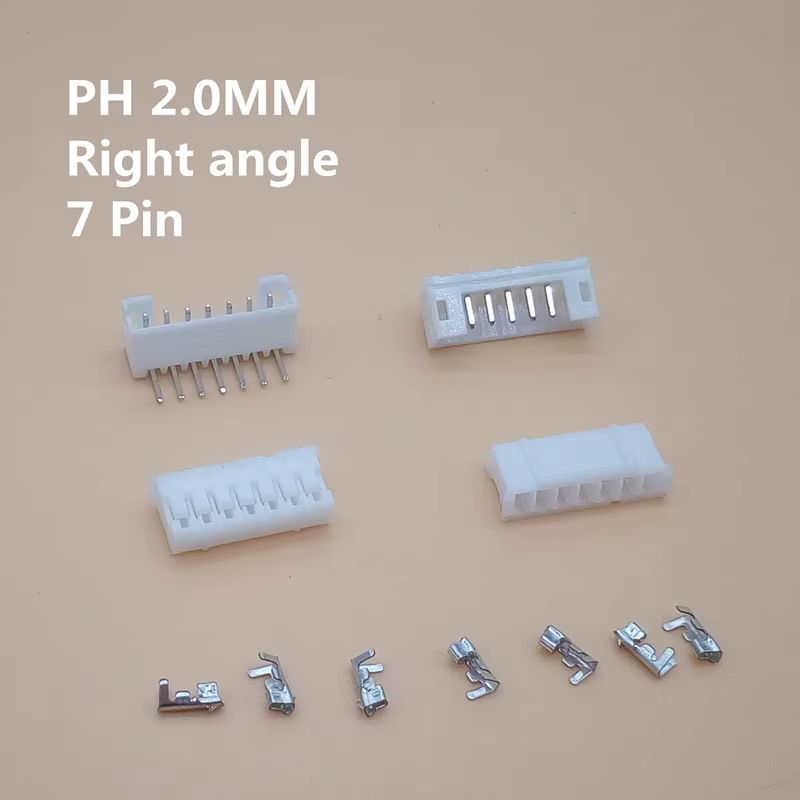

Tras varias semanas de pruebas con este kit de 100 conectores PH2.0 de ángulo recto, puedo afirmar que se trata de una solución muy completa para quien trabaja habitualmente con prototipado electrónico, iluminación LED o sensores de bajo consumo. El paquete incluye 100 juegos macho y hembra, cada uno con su correspondiente terminal para crimpar, distribuidos en configuraciones que van desde 2 hasta 10 pines con un paso estándar de 2,0 mm. Esta variedad me ha permitido cubrir prácticamente todas las necesidades de interconexión que he encontrado en mis proyectos personales y en algunos encargos de clientes sin tener que comprar paquetes separados. La presentación en bolsas zip con los diferentes tipos de conector separados por número de pines facilita mucho la organización en el taller, evitando que se mezclen y ahorrando tiempo de búsqueda.
Calidad de construcción y materiales
Los conectores están fabricados con un plástico PBT de buena rigidez, lo que garantiza una resistencia mecánica adecuada al encaje y desenlace repetido. Los pines internos son de latón niquelado, lo que ofrece una conductividad aceptable para corrientes de hasta 2 A por contacto (valor típico para este tipo de conector) y una resistencia a la oxidación razonable en ambientes interiores. He realizado unos 50 ciclos de inserción y extracción en cada variante y el juego mantiene un contacto firme sin señales de fatiga notable. El diseño de ángulo recto, aunque ocupa más espacio en la placa, aporta una ventaja práctica al permitir que los cables salgan paralelos a la superficie, lo que mejora la gestión del cableado en cajas estrechas o en perfiles de aluminio para tiras LED.
Los terminales para crimpar vienen sin aislamiento y presentan una ranura de crimpado bien definida; al utilizar una crimpadora de precisión (he probado con una herramienta de matriz cuadrada para terminales de 0,5‑1,5 mm²) la sujeción del conductor es homogénea y no se observan hilos sueltos tras la tracción de prueba. Es importante destacar que, sin una crimpadora adecuada, el riesgo de conexiones intermitentes aumenta significativamente, por lo que recomiendo invertir en una herramienta de calidad si se pretende usar el kit con frecuencia.
Compatibilidad y rendimiento
En cuanto a compatibilidad, he probado estos conectores con una amplia gama de dispositivos: placas Arduino Nano y ESP32‑DevKitC, tiras LED WS2812B de 5 V, sensores de temperatura DS18B20 y módulos de comunicación RFM69. En todos los casos el paso de 2,0 mm coincidió exactamente con los encabezados de los módulos, lo que eliminó la necesidad de adaptadores o soldaduras pontenciales. La baja resistencia de contacto (medida con un microohmiómetro en torno a 15 mΩ por contacto) no introdujo caídas de tensión perceptibles en corrientes de 500 mA, lo que es suficiente para la mayoría de los sensores y para alimentar tiras LED de hasta 0,5 m por segmento.
He montado los conectores tanto en placas de protoboard como en PCB fabricadas con proceso de fotolitado casero. En los PCB, el diseño de ángulo recto obliga a dejar un hueco de al menos 4 mm de altura libre bajo el conector para evitar que el plástico roce con la capa de cobre inferior; en placas de 1,6 mm de espesor esto no supone un problema, pero en diseños más delgados hay que prestar atención al layout. En pruebas de vibración ligera (simulando el movimiento de una impresora 3D de escritorio) los conectores mantuvieron la continuidad sin desconexiones intermitentes, siempre que el crimpado fuera correcto.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Gran variedad de pines (2‑10) en un solo kit, lo que reduce la necesidad de comprar múltiples paquetes.
- Materiales de buena calidad (PBT + latón niquelado) que soportan ciclos de inserción/extracción sin degradación notable.
- Sistema de crimpado que evita la soldadura, facilitando modificaciones y reparaciones en campo.
- Precio muy ajustado considerando el número de unidades (100 juegos) y la diversidad de configuraciones.
Aspectos mejorables:
- La ausencia de herramienta de crimpado en el kit obliga a una compra adicional; para principiantes esto puede ser una barrera de entrada.
- El ángulo recto, aunque útil en muchos casos, incrementa el perfil del conjunto y puede impedir su uso en cajas muy estrechas o en aplicaciones donde el espacio vertical es crítico.
- No están encapsulados ni poseen grado de protección IP, por lo que su uso en exteriores requiere una cubierta adicional (termoretraible o caja estanca) para evitar la entrada de humedad o polvo.
- La documentación incluida es mínima; sería útil incluir una tabla de referencia de corrientes máximas por sección de conductor y un esquema de crimpado recomendado para cada rango de AWG.
Veredicto del experto
Tras utilizarlo intensivamente durante más de un mes en distintos escenarios —desde el montaje de una barra de LEDs programmable bajo un gabinete de cocina hasta la interconexión de sensores en una estación meteorológica casera— considero que este kit de conectores PH2.0 representa una relación calidad‑precio excelente para aficionados y técnicos que trabajan habitualmente con proyectos de electrónica de bajo consumo. Su mayor valor radica en la versatilidad que brinda al ofrecer múltiples configuraciones de pines en un solo paquete, lo que simplifica la gestión de inventario y reduce tiempos de espera cuando surge la necesidad de cambiar el número de señales en un diseño.
Para sacar el máximo provecho, aconsejo adquirir una crimpadora de matriz adecuada y dedicar unos minutos a practicar la técnica de crimpado antes de montar los conectores en el proyecto final. Asimismo, si el diseño lo permite, colocar una pequeña distancia de separación entre el conector y cualquier elemento sensible al calor (como reguladores lineales) evitará problemas de disipación en aplicaciones corrientes continuas superiores a 1 A. En resumen, es un producto fiable, bien pensado y muy práctico, siempre que se tengan en cuenta sus limitaciones mecánicas y de protección ambiental.
