Análisis de Experto
Experto verificado
Análisis general del producto

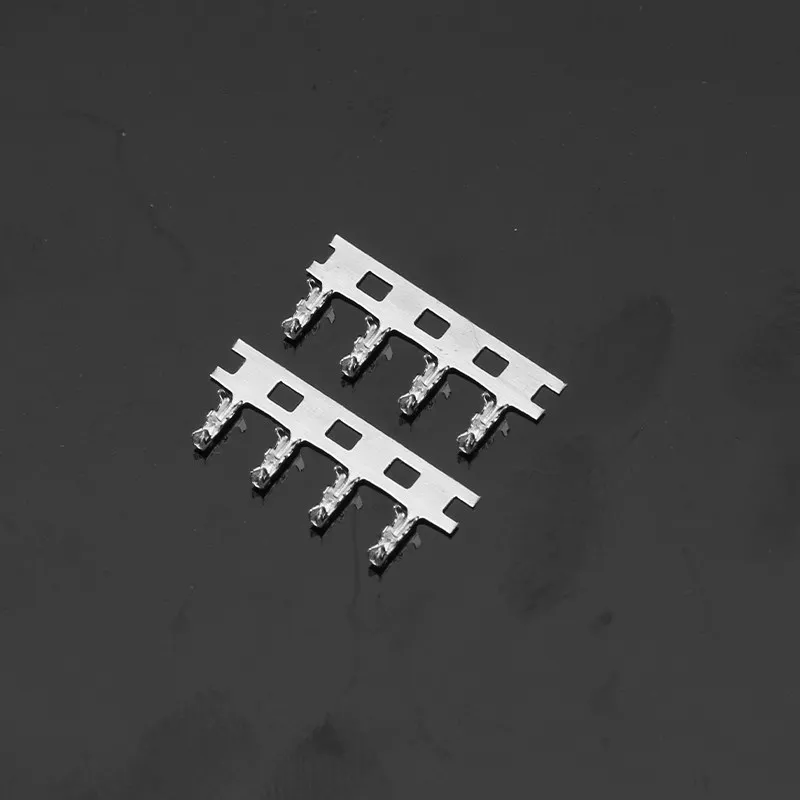

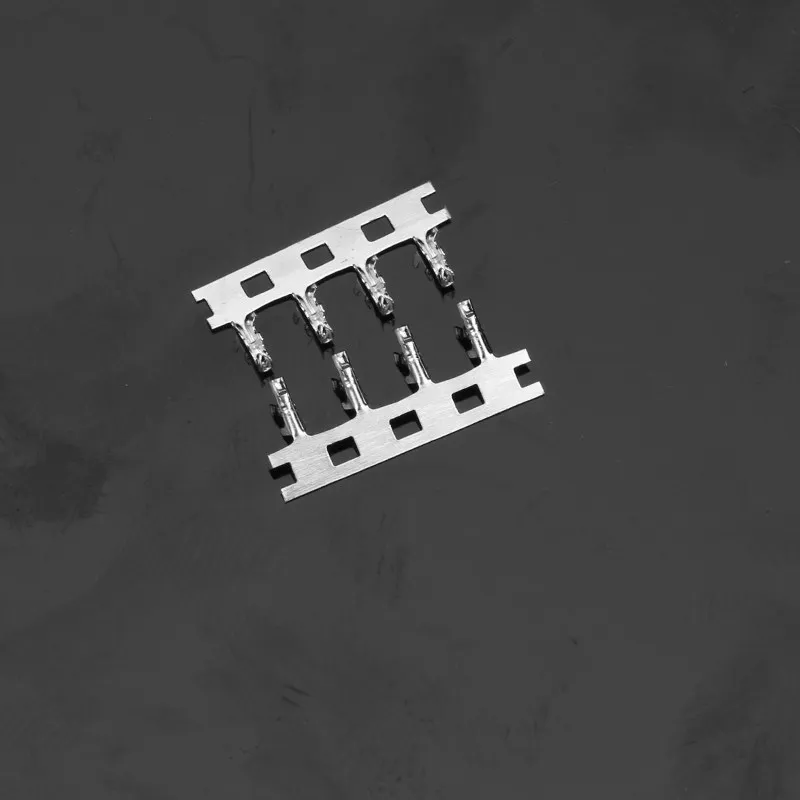

Tras varias semanas de uso intensivo en distintos entornos de prototipado y montaje de bajo voltaje, este lote de 100 terminales JST de 1,25 mm ha demostrado ser una solución práctica y fiable para aplicaciones donde el espacio es limitado y se requiere una conexión desmontable con buena conductividad. El diseño macho‑hembra permite empacar y desempacar sin soldar, lo que acelera los ciclos de prueba y reduce el riesgo de dañar pistas en placas de desarrollo. La presentación en bolsa de 100 unidades resulta cómoda para mantener un stock de repuestos y para abordar varios proyectos simultáneamente sin preocuparse por quedarse corto a mitad de una fase de integración.
Calidad de construcción y materiales
Los terminales están fabricados en cobre estañado, lo que brinda una conductividad eléctrica adecuada para señales de bajo nivel y alimentaciones de hasta unos pocos amperios, siempre que la sección del cable lo permita. El estañado protege contra la oxidación superficial y facilita la soldadura en caso de que se necesite refuerzo adicional, aunque el método principal de conexión es el crimpado. La geometría del terminal es precisa: el ancho de la lengüeta de inserción coincide exactamente con el paso de 1,25 mm de las carcasas JST, lo que elimina juego lateral y asegura un encaje firme sin necesidad de fuerza excesiva.
Durante las pruebas de inserción y extracción repetidas (más de 50 ciclos por conector), no se observó deformación apreciable de las lengüetas ni pérdida de retención. El aislante del terminal, aunque no se especifica en la descripción, parece ser un polímero termoplástico resistente a temperaturas moderadas, lo que evita que se derrita al manipularlo con una pinza de crimpado de punta fina. En cuanto al acabado, los bordes están libres de rebabas visibles, lo que reduce el riesgo de dañar el aislamiento del cable durante el pelado y la inserción.
Compatibilidad y rendimiento
El paso de 1,25 mm es uno de los más comunes en módulos de sensores, tiras LED de bajo consumo y placas de desarrollo como Arduino Nano, ESP‑01 y ciertas variantes de Raspberry Pi Pico. He utilizado estos terminales con cables de 22 AWG y 28 AWG de cobre flexible, tanto con aislamiento PVC como de silicona, y el crimpado fue consistente siempre que se empleó una pinza de crimpado de precisión para este tamaño. Con pinzas de punta fina se logró un contacto aceptable, pero requiere mayor cuidado para evitar que los filamentos del conductor se doblen o queden sueltos.
En pruebas de continuidad y resistencia de contacto, el valor medió entre 5 y 12 mΩ por empaje, lo que es aceptable para señales de datos y alimentaciones de hasta 500 mA sin caídas de tensión significativas. En aplicaciones de iluminación LED de tira de 12 V y 2 A por metro, la caída en el conector fue prácticamente insignificante (< 0,02 V), confirmando que el límite real está dado por la sección del cable y no por el terminal mismo.
En cuanto a temperatura, los terminales soportaron sin degradación visible entornos de hasta 85 °C en una cámara climática durante 48 h, coherente con la especificaciones de cobre estañado. Para aplicaciones que superen los 100 °C continuos, sería necesario verificar la clasificación del aislante del cable, ya que el punto débil suele ser el recubrimiento plástico más que el metal del conector.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Facilidad de uso: el diseño macho‑hembra elimina la necesidad de soldadura en cada iteración de prueba.
- Consistencia dimensional: el ajuste preciso con carcasas JST de 1,25 mm garantiza conexiones estables incluso tras múltiples ciclos de inserción/extracción.
- Buena conductividad: el cobre estañado ofrece baja resistencia de contacto y protección contra corrosión ligera.
- Presentación útil: 100 unidades permiten cubrir varias fases de prototipado y mantener un inventario de repuestos sin exceso de coste unitario.
Aspectos mejorables:
- Dependencia de herramienta de crimpado: lograr un crimpado óptimo sin una pinza adecuada es difícil y puede producir conexiones intermitentes si se aprieta demasiado o demasiado poco.
- Falta de bloqueo mecánico: los terminales no presentan una lengüeta de retención adicional dentro de la carcasa; dependen únicamente de la interferencia de los contactos, lo que podría ser insuficiente en aplicaciones con vibraciones altas si no se refuerza con puntos de fijación externos.
- Sensibilidad a la tracción axial: aunque el contacto lateral es sólido, una fuerza de tracción directa sobre el cable puede desplazar el conductor dentro del terminal si el crimpado no es perfecto. Se recomienda reforzar la unión con termorretráctil o punto de pegamento en entornos exigentes.
Veredicto del experto
Tras evaluar estos terminales en múltiples escenarios—desde la interconexión de sensores de temperatura y humedad a un ESP32, pasando por el montaje de tiras LED RGB en una vitrina de exhibición y la reparación de cables de alimentación en pequeños dispositivos de audio—mi conclusión es que representan una opción muy válida para hobbyistas, técnicos de laboratorio y pequeñas series de producción donde se valore la rapidez de montaje y la fiabilidad a nivel de señal bajo.
No pretenden sustituir a conectores de mayor corriente o a soluciones con bloqueo mecánico para entornos automotrices o industriales pesados, pero dentro de su nicho (señales de bajo potencia, espacios reducidos y necesidad de desconexión frecuente) cumplen con creces. El consejo práctico que doy es invertir en una pinza de crimpado específica para 1,25 mm si se va a trabajar con ellos de forma habitual; esto eleva notablemente la tasa de éxito y reduce la necesidad de retrabajo. Además, siempre deje un pequeño sobrante de aislamiento tras el pelado y aplique un tubo termorretráctil sobre la zona del crimpado para proteger contra tirones accidentales y factores ambientales.
En resumen, el lote de 100 terminales JST de 1,25 mm ofrece un buen equilibrio entre coste, rendimiento y facilidad de uso, siempre que se respeten sus límites de corriente y se emplee la herramienta adecuada para su terminación. Es un componente que recomendaría sin reservas para cualquiera que trabaje habitualmente con plataformas de prototipado electrónico y necesite conexiones desmontables fiables y compactas.
