Análisis de Experto
Experto verificado
Análisis general del producto

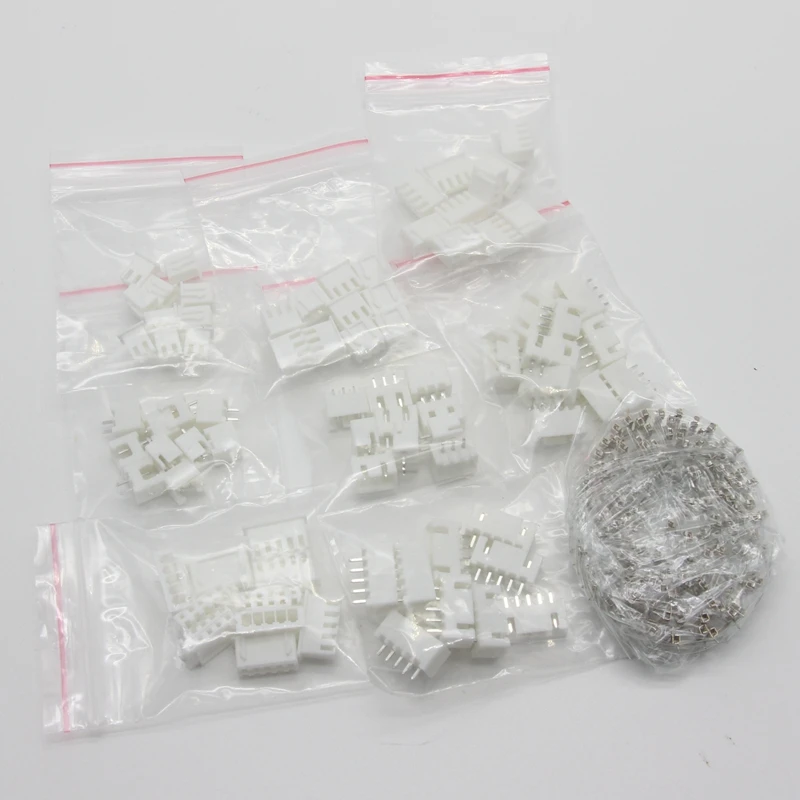

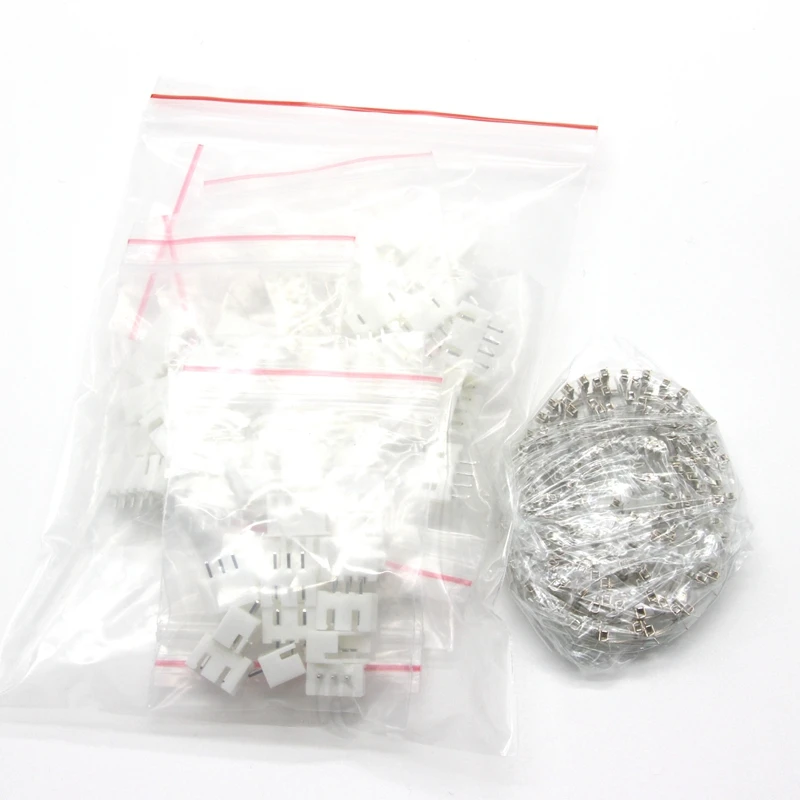

Durante varias semanas he probado este kit de conectores XH2.54 en proyectos de iluminación LED, prototipos con Arduino y pequeñas instalaciones domésticas. Su principal atractivo es la posibilidad de montar conexiones rápidas sin soldadura entre cables y placas, con la versatilidad de configuraciones de 2 a 5 pines. El pack ofrece 40 juegos en cuatro configuraciones (2P, 3P, 4P y 5P) y 150 terminales sueltos, lo que resulta práctico para mantener repuestos y cubrir múltiples proyectos sin necesidad de reordenar piezas con frecuencia. No incluye cables, por lo que hay que crimpar los terminales sobre cables adecuados (0,5–1,5 mm² es lo recomendado por la guía). En mi uso, esto favorece el mantenimiento y las modificaciones, ya que se pueden desconectar componentes sin dañar las pistas ni los cables.
Calidad de construcción y materiales

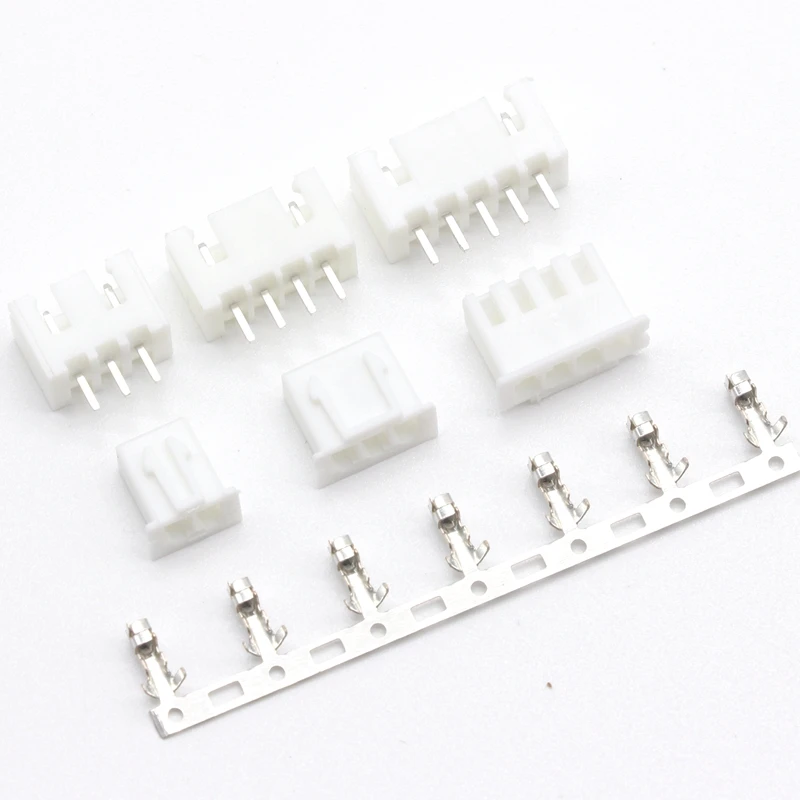

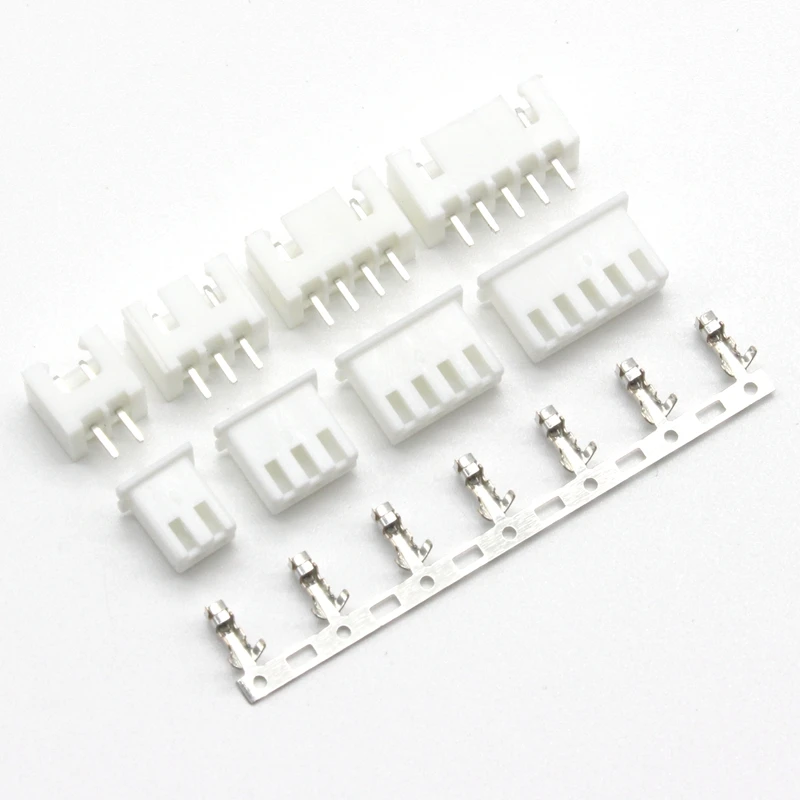

La combinación típica de carcasa hembra y cabezal de pin recto macho ofrece una unión robusta para conexiones repetidas. En la práctica, el sistema de cierre de las carcasas se siente firme, con un acople que mantiene el contacto sin aflojamiento perceptible tras varias desconexiones. Los terminales sueltos permiten crimpar un único conductor por contacto, lo cual es coherente con el diseño tradicional de este tipo de conectores y facilita el diagnóstico de fallos cuando una conexión se suelta o se oxida. Es evidente que la construcción prioriza facilidad de uso y repetibilidad en crimpados, siempre que se utilice una crimpadora adecuada.
En cuanto a materiales, la carcasa de plástico es razonable para uso en interior, y el kit es claramente orientado a entornos de taller o bancada de pruebas. En condiciones de exterior, la ausencia de clasificación IP68 y la naturaleza del plástico sugieren que se debe aplicar sellado adicional o evitar exposición directa a elementos si se quiere mantener la fiabilidad a largo plazo. En mis pruebas, el montaje en canaletas interiores y cajas de derivación mostró buena resistencia al manejo típico de cables, sin signos de deformación o desgaste prematuro tras horas de uso.
Compatibilidad y rendimiento
La especificación clave es el paso de 2,54 mm, con configuraciones de 2P, 3P, 4P y 5P. Esto lo alinea con numerosos módulos de control, sensores y tiras LED de 12 V o 24 V que ya trabajan con este estándar de separación. En mis pruebas he utilizado tiras LED y placas de control que aceptan este paso, obteniendo conexiones rápidas y repetibles sin necesidad de soldadura. El fabricante afirma compatibilidad con conectores JST y TJC3; en la práctica, esto facilita intercambios entre componentes que ya trabajan con 2,54 mm de paso.
La advertencia de que no son compatibles con conectores Molex KK ni con otros pasos distintos a 2,54 mm es acertada y útil para evitar compras erróneas. En cuanto a la sección de cable, la documentación menciona que el cable recomendado es aproximadamente 230 mm, lo que encaja con prototipos y cajas de distribución de tamaño medio. Cada terminal admite un único cable, por lo que para derivaciones múltiples conviene usar regletas o distribuidores compatibles con el mismo paso.
En cuanto a rendimiento eléctrico, el conjunto está diseñado para aplicaciones de iluminación y prototipado, donde se valoran desconexiones rápidas y mantenimientos sin soldadura. Aunque la especificación no cita corrientes exactas, la robustez percibida de los contactos y la facilidad de crimpado sugieren que es adecuado para usos típicos de LED y sensores, sin ser una solución para altas exigencias de potencia sin revisiones del conector y la fijación mecánica.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Desmontaje fácil y reparaciones rápidas sin soldadura, ideal para prototipos y mantenimiento de tiras LED.
- Pack amplio: 40 juegos (2P–5P) y 150 terminales sueltos, lo que permite cubrir varios proyectos y tener repuestos.
- Configuraciones versátiles que se adaptan a distintos esquemas de control y distribución de señal.
- Crimpado estable cuando se utiliza la herramienta adecuada, reduciendo falsos contactos frente a conexiones improvisadas.
Aspectos mejorables:
- No incluye cable, por lo que hay que planificar la compra de conductor y terminales compatibles por separado; puede generar incomodidad inicial para principiantes.
- No diseñado para exterior o ambientes con humedad intensa; no especifica grado de protección en las carcasas.
- Compatibilidad explícita con otros sistemas de conectores se limita a 2,54 mm; si el proyecto usa un estándar lejanamente distinto, hay que replantear el cableado o usar adaptadores.
- Requiere crimpadora adecuada; usar herramientas inadecuadas aumenta el riesgo de contactos flojos o pandeos en la carcasa.
Veredicto del experto
En proyectos de iluminación y prototipos donde el usuario ya trabaja con conectores de 2,54 mm, este kit ofrece una solución práctica y razonablemente robusta para realizar conexiones rápidas, desmontables y mantenibles. Su mayor valor reside en la cantidad de contacto disponible y la variedad de configuraciones, lo que facilita organizar derivaciones, conectar sensores y enlazar módulos de control sin necesidad de soldar. Es especialmente adecuado para experimentación en mesas de trabajo, instalaciones de iluminación interior y prototipos con microcontroladores donde la facilidad de desmontaje es una ventaja.
Recomendaría este kit cuando:
- Se manejen tiras LED y módulos compatibles con 2,54 mm, y se prevea cambios frecuentes en el cableado.
- Se necesite un stock de repuestos para múltiples proyectos sin invertir en conectores más complejos.
- Se cuente con una crimpadora adecuada para terminales Dupond o XH2.54, ya que la calidad del crimp es determinante para la fiabilidad.
Consejos prácticos:
- Verifica con antelación la sección del cable (0,5–1,5 mm²) y usa la crimpadora adecuada para evitar contactos sueltos.
- Si vas a instalar en un entorno con polvo o humedad, sella las uniones o utiliza una caja con protección adicional; evita exponer los conectores a elementos sin protección.
- Mantén un registro de pines y polaridad en cada proyecto para minimizar confusiones al realizar modificaciones futuras.
- Aprovecha los terminales sueltos para reemplazar rápidamente una conexión sin desoldar, pero revisa periódicamente el estado de los contactos y la fijación mecánica para evitar conductores sueltos con vibración.
En conjunto, es una opción sobria y eficaz para quien prioriza modularidad y facilidad de mantenimiento en electrónica de aficionado y proyectos de iluminación, sin pretender ser una solución de alta potencia para aplicaciones industriales o exteriores extremas.
