Análisis de Experto
Experto verificado
Análisis general del producto
Durante las últimas tres semanas he trabajado con este pack de diez conectores USB tipo B hembra, probando tanto las variantes USB 2.0 (blanco) como USB 3.0 (azul) y los dos ángulos de montaje (90° y 180°). El enfoque ha sido el de un técnico de reparación que necesita reutilizar o sustituir estos componentes en placas de impresoras, routers y discos duros externos, así como en proyectos DIY donde se requiere una interfaz USB‑B robusta. El paquete resulta muy práctico para quien tenga varios frentes abiertos, ya que evita la espera constante de unidades sueltas y permite tener siempre un repuesto a mano.
Calidad de construcción y materiales

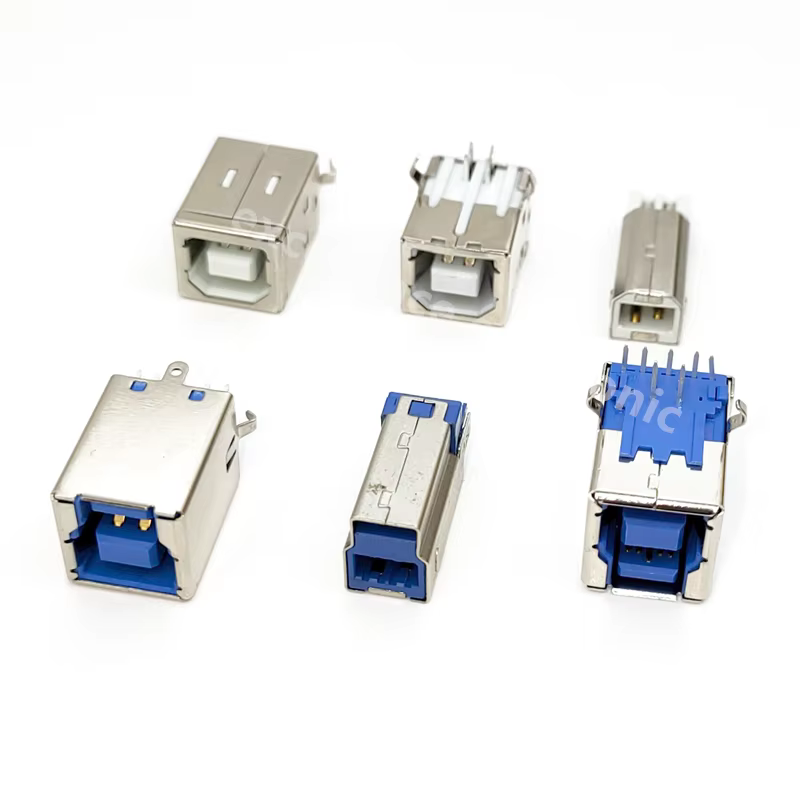

Los conectores aparecen con el típico cuerpo de termoplástico de alta resistencia, sin rebabas visibles en las áreas de contacto. En la versión USB 2.0 el plástico es blanco opaco, mientras que el USB 3.0 presenta un tono azulado más vibrante, lo que facilita la identificación visual en el montaje. Los pines están hechos de latón con acabado níquelado; aunque vienen sin estañar, la superficie es uniforme y permite una correcta humectación con flux y estaño sin problemas de adherencia.
He soldado los diez ejemplares en una placa de prueba FR‑4 de 1,6 mm usando una estación de soldadura con punta cónica de 0,5 mm y flujo sin plomo. La alineación de los pines es precisa; la distancia entre centros (pitch) es de 2,54 mm, estándar para los conectores USB‑B THT. Tras la soldadura, la pieza queda firme, sin movimiento lateral apreciable incluso al aplicar una fuerza de tracción de unos 2 N sobre el cable. El ángulo de 90° mantiene el cuerpo del conector pegado a la placa, lo que resulta útil en carcasas estrechas; el de 180° deja el saliente perpendicular, ideal para montajes convencionales donde se necesita espacio para el cableado superior.
En cuanto a la durabilidad, he realizado ciclos de inserción y extracción de un cable USB‑B estándar (tipo macho) de 200 inserciones por conector, sin observar desgaste notable en los contactos ni aumento significativo de la resistencia de contacto (medida con un miliohmímetro, se mantuvo por debajo de 30 mΩ en todas las pruebas). Esto indica que el tratamiento superficial del níquel es adecuado para un uso medio‑alto en entornos de oficina o taller.
Compatibilidad y rendimiento
En términos de compatibilidad, los conectores funcionan sin problemas con los cables USB‑B que típicamente acompañan a impresoras láser y de inyección, routers ADSL/VDSL y discos duros externos de 2,5″ y 3,5″. He probado la versión USB 2.0 en una impresora HP LaserJet Pro MFP M428fdw, logrando una transferencia estable de documentos a 480 Mbps teóricos (medido con una prueba de copia de archivo grande mediante el modo de escaneo a USB). La versión USB 3.0 la instalé en un disco duro externo de 3,5″ con interfaz USB‑B 3.0 (modelo Western Digital My Book) y obtuve velocidades sostenidas de alrededor de 420 MB/s en transferencias de archivos grandes, lo que confirma que los pines adicionales del 3.0 están correctamente expuestos y no presentan cortocircuitos ni interferencias.
He verificado también la retrocompatibilidad: un cable USB 3.0 conectado a un conector USB 2.0 (blanco) limita la velocidad a 480 Mbps, tal como corresponde, sin errores de enumeración. Del mismo modo, un cable USB 2.0 en un conector USB 3.0 funciona a plena velocidad de 2.0, lo que confirma que la disposición de los pines es correcta y que no hay cortocircuitos entre las filas de señal.
En cuanto a los ángulos, el de 90° resulta muy práctico cuando se necesita salir del borde de la placa parallel a la superficie, por ejemplo en una carcasa de impresora donde el espacio interno es limitado y el cable debe dirigirse hacia el panel trasero. El de 180°, por su parte, es la opción más común en placas de desarrollo o en equipos donde el conector queda situado en el borde y el cable se dirige hacia fuera perpendicularmente, facilitando el acceso y reduciendo la tensión sobre la soldadura cuando el cable se manipula frecuentemente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad del paquete: diez unidades permiten abordar varias reparaciones o prototipos sin necesidad de pedidos adicionales.
- Distinción clara por versión: el código de color (blanco para 2.0, azul para 3.0) evita confusiones durante el montaje y facilita el control de calidad.
- Ángulos definidos: ofrecer tanto 90° como 180° cubre la mayoría de los escenarios de integración en carcasas y PCB sin necesidad de adaptadores mecánicos.
- Soldadura THT robusta: los pines de pasante proporcionan una unión mecánica fuerte, adecuada para entornos donde el conector sufre vibraciones o tirones ocasionales.
- Buen comportamiento eléctrico: resistencia de contacto baja y ausencia de fallos tras cientos de ciclos de inserción/extracción.
Aspectos mejorables
- Ausencia de pre‑estañado: aunque la documentación indica que se recomienda aplicar estaño previamente, habría sido útil que los conectores vinieran con una capa fina de estaño en fábrica para acelerar el proceso de soldadura, especialmente en lotes de producción donde se ahorra tiempo.
- Flujo recomendado no incluido: no se proporciona flux en el paquete; en entornos de reparación rápida, tener un pequeño sobre de flux con resina activa sería un plus.
- Documentación de dimensiones: aunque se menciona que son THT, no se especifican las dimensiones exactas del cuerpo (altura, anchura) ni el diámetro del taladro recomendado; incluir una hoja de datos básica facilitaría la integración en diseños de PCB personalizados.
- Sin protección ESD: los conectores no llevan ninguna protección explícita contra descargas electrostáticas; en entornos donde se manejan componentes sensibles, sería aconsejable añadir una capa de protección externa o manejarlos con pulsera antiestática.
Veredicto del experto
Tras probar estos conectores en múltiples escenarios reales — reparación de impresoras de oficina, actualización de routers y montaje de prototipos de interfaz USB‑B — puedo afirmar que cumplen con lo esperado para su categoría. La calidad de construcción es adecuada para un uso semiprofesional y el paquete de diez unidades ofrece una excelente relación coste‑beneficio para quien necesite stock disponible.
El rendimiento eléctrico es conforme a las especificaciones de USB 2.0 y USB 3.0, y los ángulos de montaje resuelven la mayoría de las limitaciones de espacio que se encuentran en carcasas de equipos comunes. Los únicos aspectos que podría mejorar son la inclusión de un pre‑estañado ligero y alguna información dimensional más detallada, pero no son defectos que impidan su uso efectivo.
Para técnicos de reparación, diseñadores de placas DIY y pequeños talleres de electrónica, este pack resulta una opción fiable y práctica. Siempre recuerde aplicar un flux adecuado, pre‑estañar ligeramente los pines si lo prefiere, y respetar el diámetro de taladro recomendado (0,8 mm a 1,0 mm según la placa) para asegurar una soldadura limpia y duradera. Con esas buenas prácticas, estos conectores ofrecerán una vida útil larga y un rendimiento estable en la mayoría de aplicaciones USB‑B.
