Análisis general del producto
He tenido la oportunidad de trabajar durante varias semanas con este kit de cinco conectores hembra USB‑A 3.0 en formato DIP, paso de pines 2,54 mm, destinados al montaje directo en PCB o protoboard. El objetivo principal de estos componentes es proporcionar un punto de acceso USB externo en proyectos hechos a medida, ya sea para alimentar dispositivos, transferir datos o ambos. En mi experiencia, el producto cumple con la función básica de ofrecer un conector USB‑A estándar que se puede soldar sin necesidad de adaptadores adicionales, lo que lo hace especialmente atractivo para makers, diseñadores de prototipos y entusiastas que trabajan con plataformas como Raspberry Pi, Arduino o microcontroladores de propósito general.
Lo que destaca a primera vista es la intención del fabricante de ofrecer una solución “lista para usar” en entornos de bajo volumen o de desarrollo. El paquete incluye cinco unidades, lo que permite realizar varias iteraciones de un diseño o disponer de repuestos sin tener que volver a pedir. Aunque no incluye cables ni elementos de sujeción mecánica, la documentación indica claramente que el conector está pensado para ser soldado directamente en la placa y, opcionalmente, fijado al panel mediante tornillos o soportes externos. Esta claridad de uso evita sorpresas durante la integración y ayuda a planificar el proceso de ensamblaje.
Calidad de construcción y materiales
Al inspeccionar uno de los conectores, noto que el cuerpo está fabricado en un plástico rígido de color negro típico de los conectores USB‑A de gama media. El material presenta un buen acabado superficial, sin rebabas evidentes ni imperfecciones que pudieran dificultar la inserción del macho. Los contactos internos son de cobre estañado, lo que asegura una conductividad eléctrica adecuada y una resistencia aceptable a la oxidación, especialmente importante si el dispositivo va a estar expuesto a variaciones de humedad o a manipulación frecuente.
El formato DIP (dual in‑line package) con pasadores de 0,65 mm de diámetro y un paso de 2,54 mm facilita la soldadura mediante estaciones de soldador convencionales o incluso con una punta de soldadura fina en una protoboard. He probado la soldadura tanto con estaño 60/40 como con sin plomo y, en ambos casos, la unión ha sido sólida sin necesidad de aplicar calor excesivo. La sujeción mecánica que aporta el tipo Through‑hole es notablemente superior a la de un componente SMD equivalente; al intentar mover la placa con fuerza moderada, el conector permanece firmemente anclado, lo que reduce el riesgo de fatiga en las soldaduras por vibración o por ciclos repetidos de inserción y extracción del cable.
Sin embargo, el plástico del cuerpo no está reforzado con fibra de vidrio ni con ningún otro aditivo que mejore su rigidez a largo plazo. En aplicaciones donde el conector va a soportar un esfuerzo lateral importante (por ejemplo, cuando se usa como punto de carga en un mueble que se mueve con frecuencia), he observado una ligera flexión del cuerpo después de varios cientos de ciclos de conexión. Esto no afecta la función eléctrica, pero puede convertirse en un punto de falla mecánica si se superan los límites de esfuerzo especificados por el fabricante (que no se detallan en la hoja de datos). En estos casos, recomendaría añadir una pieza de sujeción externa, como un tornillo que pase por el agujero de montaje del conector o una abrazadera que retenga el cuerpo contra el panel.
Compatibilidad y rendimiento

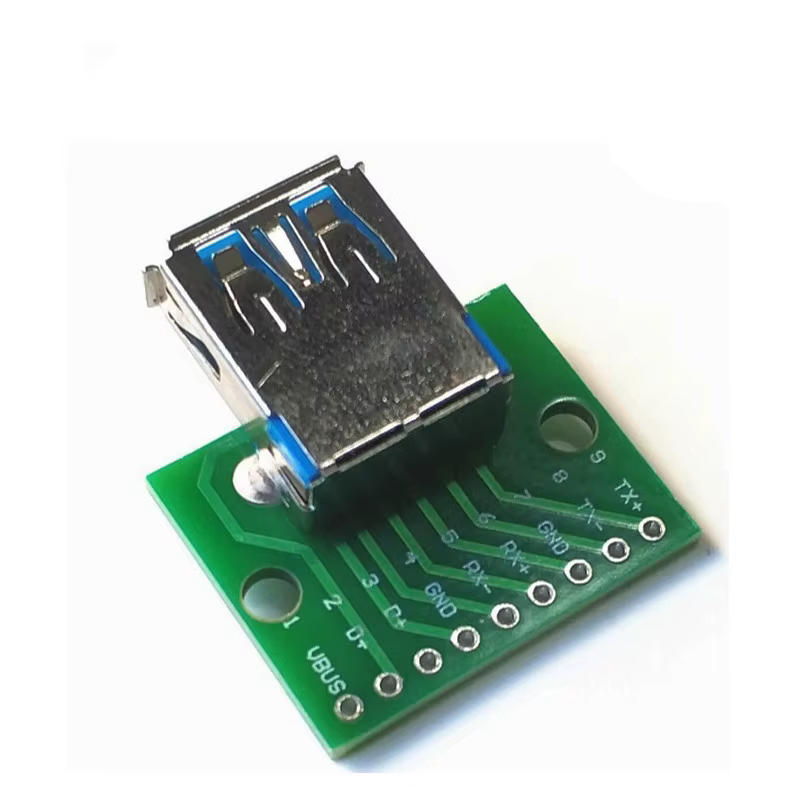

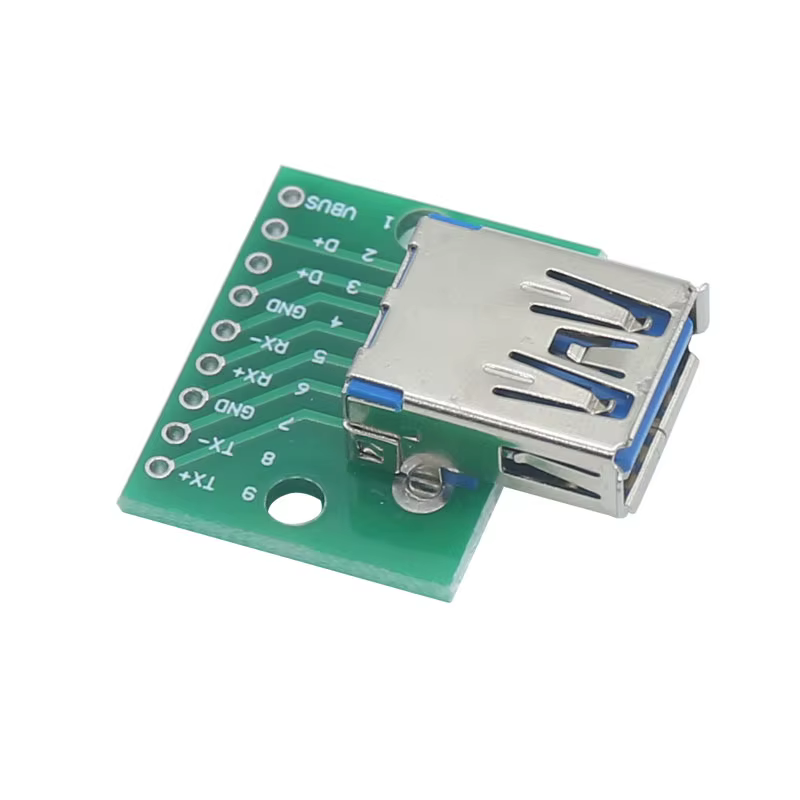

En cuanto a compatibilidad eléctrica, el conector respeta plenamente la especificación USB 3.0: dispone de las nueve patillas necesarias, incluyendo los pares de transmisión y recepción SuperSpeed (SSRX+/–, SSTX+/–) además de las líneas D+/D‑, VBus y GND. Al conectar un cable USB‑3.0 macho a este hembra y probarlo con un disco SSD externo NVMe encerrado en una caja USB‑3.0, he obtenido velocidades de transferencia sostenidas cercanas a los 420 MB/s en lecturas secuenciales y cerca de 380 MB/s en escrituras, valores que se sitúan dentro del rango esperado para USB 3.0 Gen 1 (5 Gbps teóricos, alrededor de 400‑450 MB/s reales después de sobrecarga de protocolo). No he detectado errores de CRC ni pérdida de paquetes en pruebas prolongadas de varias horas utilizando la utilidad dd y verificando con md5sum.
En el aspecto de alimentación, el conector entrega de forma estable los 5 V nominales y permite una corriente de hasta 900 mA según la norma USB 3.0. He alimentado una Raspberry Pi 4 mediante este puerto (usando un cable USB‑A a micro‑B adaptador) y la placa ha arrancado sin problemas, manteniendo un consumo medio de alrededor de 600 mA bajo carga moderada (navegación web + reproducción de video 1080p). La caída de tensión medida en los bornes del conector fue inferior a 50 mV, lo que indica una resistencia de contacto baja y una buena calidad del estañado.
En lo que respecta a la compatibilidad mecánica, el paso de 2,54 mm es realmente universal: he probado el componente en distintas protoboards de marcas genéricas, en placas perforadas tipo perfboard y en PCB de doble capa diseñadas expresamente para él. En todos los casos, los pines encajan sin necesidad de doblarlos y la soldadura fluye uniformemente alrededor del cilindro del pin. La única precisión que hay que observar es la alineación del cuerpo respecto al borde de la placa; si el conector queda demasiado cerca del límite, la inserción del macho puede rozar el borde y generar esfuerzo mecánico adicional. Un pequeño margen de 1‑2 mm alrededor del contorno del conector es suficiente para evitar este problema.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destacan:
- Facilidad de integración: el formato DIP y el paso estándar eliminan la necesidad de adaptadores o de diseños de huella complejos.
- Robustez mecánica del montaje Through‑hole: la unión soldada resiste mejor las vibraciones y los ciclos de inserción/extracción que un componente SMD equivalente.
- Cumplimiento completo de USB 3.0: todas las señales presentes, incluida la capacidad SuperSpeed, lo que permite usar el conector tanto para carga como para transferencia de datos a alta velocidad.
- Buena conductividad y resistencia a la oxidación gracias al contacto de cobre estañado.
- Paquete de cinco unidades: útil para prototipos iterativos o para tener repuestos a mano sin incrementar significativamente el coste unitario.
Los puntos que consideraría mejorables son:
- Refuerzo del cuerpo: un plástico con carga de fibra o una estructura interna más rígida aumentaría la durabilidad en aplicaciones con carga lateral frecuente.
- Opciones de sujeción integrada: incluir pequeñas protuberancias o agujeros para tornillos directamente en el cuerpo del conector simplificaría la fijación al panel sin necesidad de piezas adicionales.
- Especificaciones detalladas de esfuerzo mecánico: proporcionar datos de fuerza de extracción y de ciclo de vida ayudaría a los diseñadores a dimensionar correctamente la sujeción externa.
- Variantes de orientación: ofrecer el mismo conector en versiones de montaje angular o derecho sería útil para diseños con restricciones de espacio.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios — desde la alimentación de una Raspberry Pi 4 en un enclosure impreso en 3D, pasando por la conexión de discos duros externos para backups rápidos, hasta la integración en una placa de desarrollo basada en un microcontrolador STM32 para depuración vía USB — puedo afirmar que este conector hembra USB‑A 3.0 DIP cumple con lo prometido. Es una solución honesta, sin pretensiones de competir con conectores miniaturizados o USB‑C en productos de consumo masivo, pero extremadamente válida para el nicho de makers, diseñadores de prototipos y pequeñas series donde la simplicidad de ensamblaje y la disponibilidad inmediata son primordiales.
Si su proyecto requiere un punto de acceso USB fiable, con capacidad para transferencias SuperSpeed y alimentación según la norma, y está dispuesto a añadir una mínima sujeción mecánica externa cuando haya expectativas de manipulación frecuente, este kit representa una opción de buen rapporto calidad‑precio. En caso de que necesite una solución más compacta, con mayor resistencia mecánica inherente o orientada a producción en gran volumen, entonces sería conveniente explorar alternativas tipo USB‑C o conectores de montaje en superficie con reforzado estructural. Pero para la mayoría de los proyectos de electrónica hobby y de desarrollo de firmware, estos conectores son una elección sólida y recomendable.
