Análisis de Experto
Experto verificado
Análisis general del producto
Este conector USB-C hembra con placa de fijación está pensado para integrar una toma en una caja, un panel o un proyecto electrónico, no para sustituir sin más un puerto USB-C completo. Su principal ventaja es mecánica: permite sujetar la entrada con tornillos y evita que toda la tensión al enchufar y desenchufar recaiga sobre las soldaduras o el cableado.

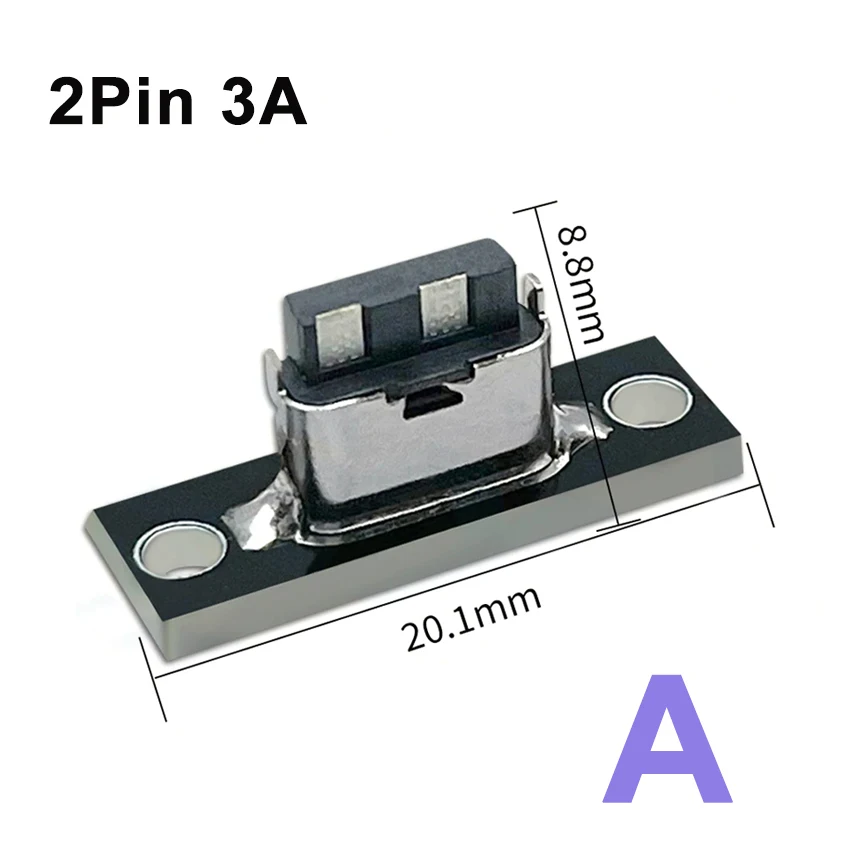

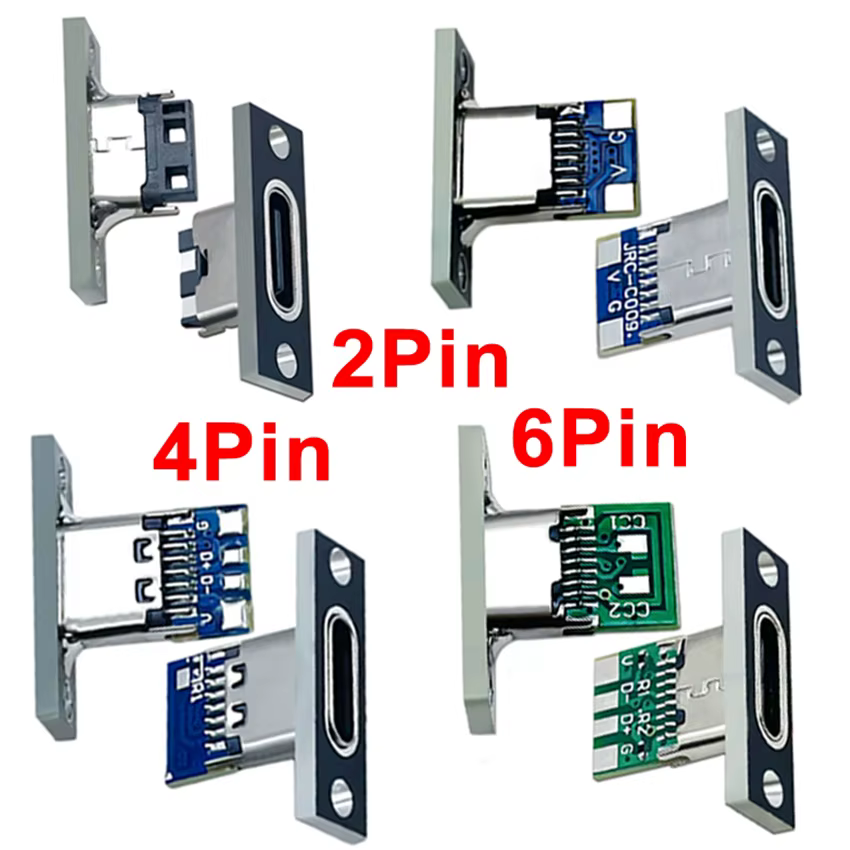

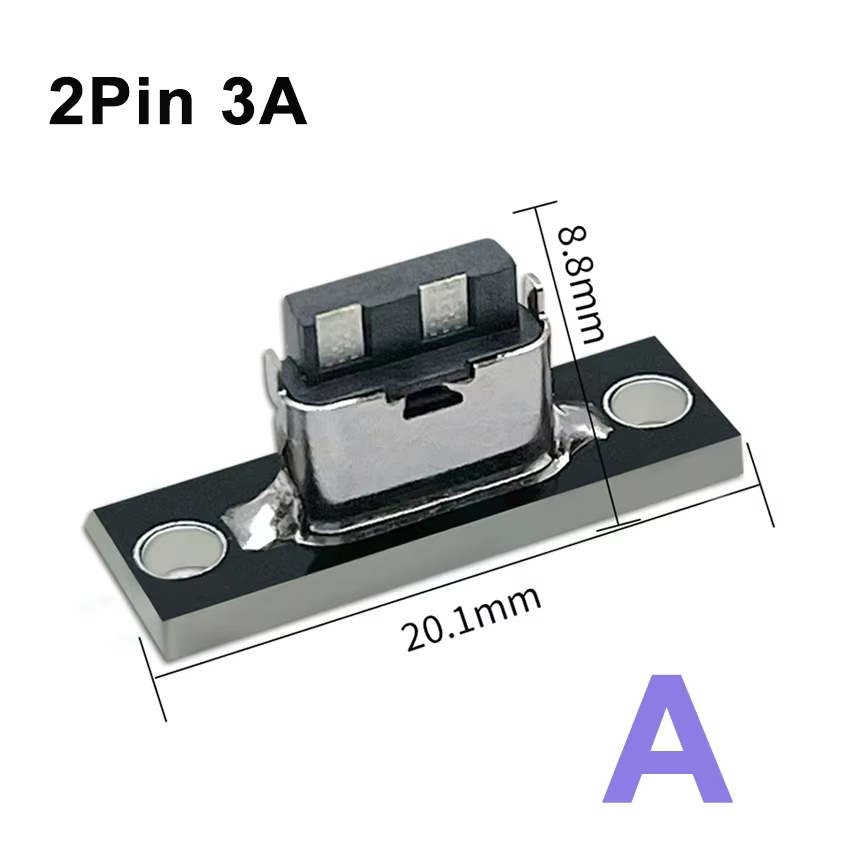

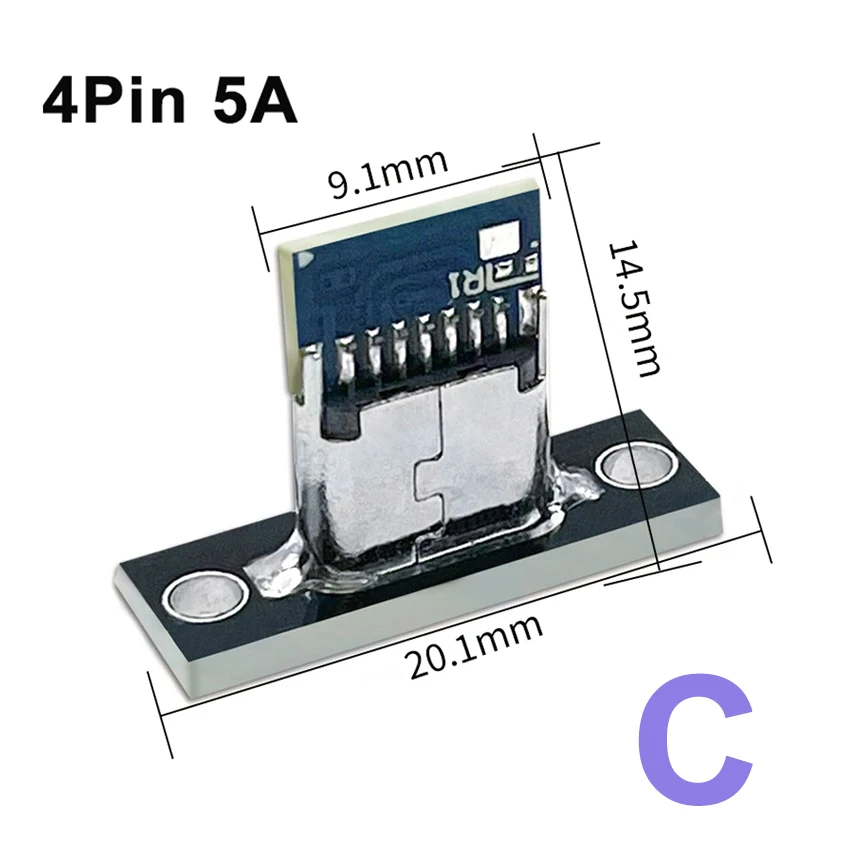

Lo importante es no interpretar «USB 3.1» como garantía de que la conexión transfiera datos a esa velocidad. Las variantes disponibles se distinguen por el número de pines y la corriente indicada —2 pines a 3 A, 2 pines a 5 A, 4 pines a 5 A o 6 pines a 5 A—, pero esos datos, por sí solos, no especifican el pinout, la velocidad de datos, la negociación USB Power Delivery ni la compatibilidad con vídeo. USB-C es el formato físico; las funciones dependen de qué señales estén realmente conectadas y del circuito al que se integre. En una conexión completa, por ejemplo, intervienen líneas de alimentación, datos y configuración, y no todas están presentes en versiones simplificadas.
Calidad de construcción y materiales

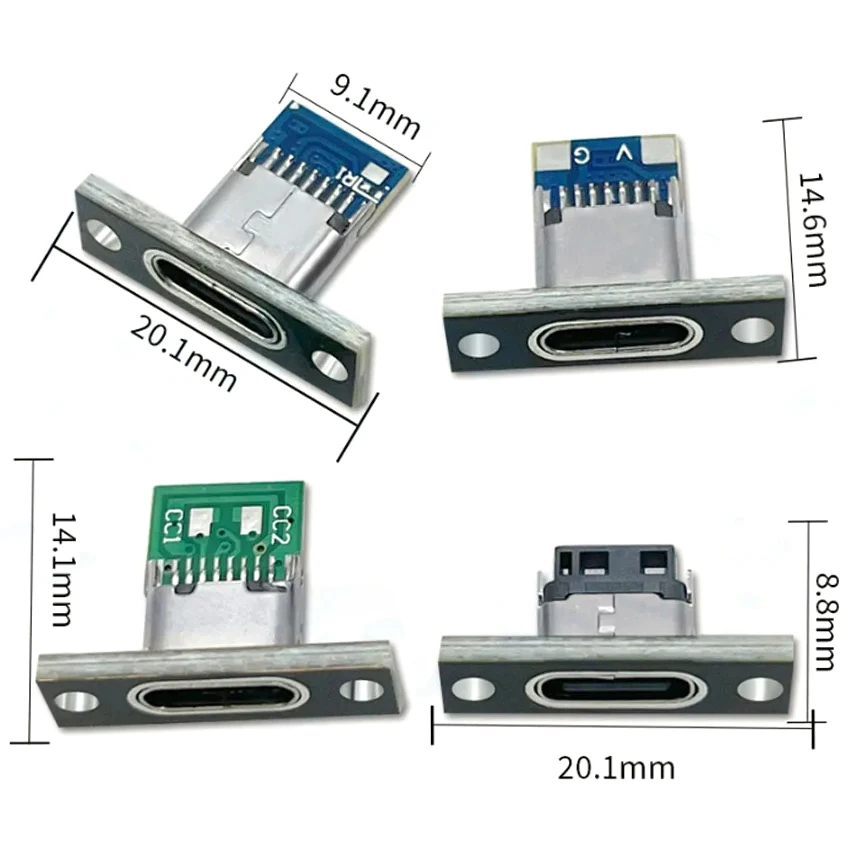

La placa de montaje resulta útil en proyectos donde se prevé un uso frecuente, como una caja de control, una fuente de alimentación de sobremesa o un equipo electrónico personalizado. Al fijar el conector al panel, reduce el movimiento del conjunto y facilita que el puerto quede accesible desde el exterior. En una carcasa impresa en 3D o en una chapa delgada, conviene comprobar antes las medidas y el espacio posterior: no se especifican dimensiones ni el grosor de panel recomendado.
La fijación también requiere cierta delicadeza. Apretar demasiado los tornillos puede deformar la placa, dañar el soporte o generar tensión en las conexiones. No daría por hecho que la tornillería venga incluida, así que lo comprobaría antes de planificar el montaje. En una instalación sometida a vibraciones, añadiría una sujeción adecuada para el cableado, de modo que los tirones no terminen transmitiéndose a los terminales.
Compatibilidad y rendimiento
Para cargar un dispositivo sencillo o suministrar alimentación a un montaje, la selección de dos pines puede bastar únicamente si el circuito está diseñado para esa conexión y contempla correctamente las señales de configuración necesarias. No conectaría esta pieza directamente a un móvil o a un ordenador esperando que se comporte como un puerto USB-C estándar sin confirmar el esquema eléctrico. En USB-C, los pines CC participan en la detección de conexión y en la identificación de capacidades; una conexión incompleta puede impedir que la fuente habilite la alimentación o limitar su funcionamiento.
La indicación de 5 A tampoco equivale a una garantía de carga rápida o de entrega segura de esa corriente en cualquier montaje. Deben ser compatibles el conector, el cable, la fuente, el dispositivo y el circuito de control. Para superar los niveles básicos de alimentación USB-C, la capacidad debe negociarse correctamente; las especificaciones de corriente de un componente aislado no demuestran que el conjunto admita USB PD.
En un proyecto con Arduino, ESP32 o una placa similar, lo trataría como una entrada física que hay que integrar con el diseño eléctrico concreto, no como una placa de desarrollo con electrónica incorporada. Para conectar un SSD externo, un móvil al ordenador o un monitor USB-C, elegiría una solución que declare expresamente las líneas de datos y, si hace falta, el modo de vídeo. Las variantes de pocos pines no deben darse por válidas para transferencia de datos rápida: el conector USB-C admite configuraciones muy distintas, desde alimentación básica hasta enlaces de alta velocidad.
Puntos fuertes y aspectos mejorables
- A favor: montaje con tornillos, formato compacto y posibilidad de elegir entre varias configuraciones y cantidades. Puede simplificar una reparación o un panel personalizado frente a adaptar un conector suelto.
- A tener en cuenta: falta información clave para decidir con seguridad: esquema de pines, medidas, materiales, velocidad de datos y condiciones de la clasificación de corriente.
- Limitación funcional: no asumiría compatibilidad con USB 3.1, USB PD, vídeo o carga rápida por el aspecto del receptáculo ni por el número de pines.
- Alternativa más sencilla: un latiguillo USB-C de panel ya terminado puede ser preferible si se busca una extensión práctica y no se quiere diseñar el cableado. Para datos de alta velocidad o vídeo, conviene elegir un conjunto que especifique explícitamente esas funciones.
Antes de soldar, identificaría cada terminal con el esquema del vendedor o mediante continuidad y revisaría la polaridad con un multímetro. Haría la primera prueba con una fuente limitada en corriente y sin conectar todavía un equipo caro. Con el circuito desconectado, comprobaría también que no haya cortocircuitos entre alimentación y masa.
Veredicto del experto
Me parece una pieza útil para montajes DIY y reparaciones puntuales cuando la prioridad es fijar una entrada USB-C al panel. Su valor dependerá menos de la apariencia exterior que de escoger la variante correcta y conocer exactamente qué señales expone. Para alimentación sencilla puede encajar en un diseño bien resuelto; para datos, carga rápida o vídeo, la información disponible no basta para recomendarlo sin reservas. Lo compraría solo después de confirmar el pinout, las dimensiones y la función eléctrica de la versión concreta.
