Análisis de Experto
Experto verificado
Análisis general del producto
He tenido la oportunidad de trabajar con este connector USB-C 3.1 hembra SMD DIP en varios proyectos de prototipado y reparación de placas PCB durante los últimos meses, y puedo decir que estamos ante un componente sólido y funcional para quien necesite integrar conectividad USB-C en sus diseños electrónicos.

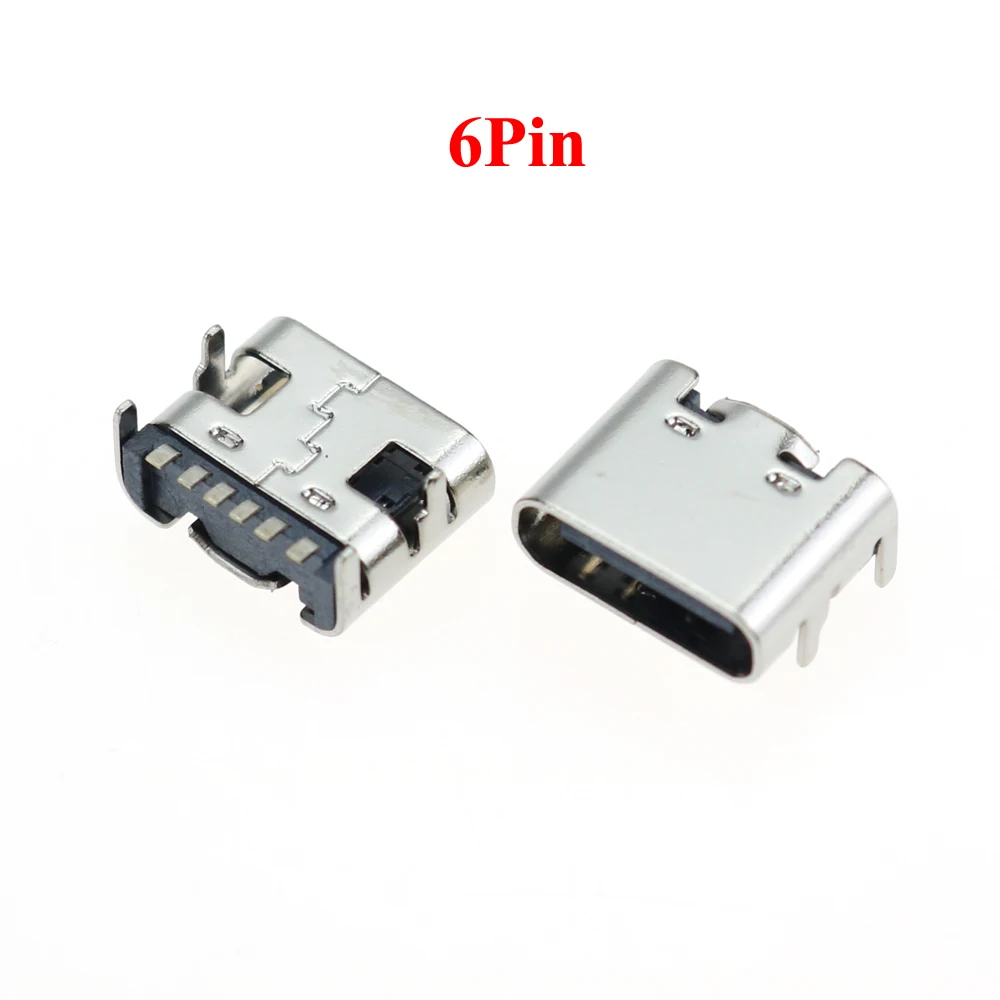

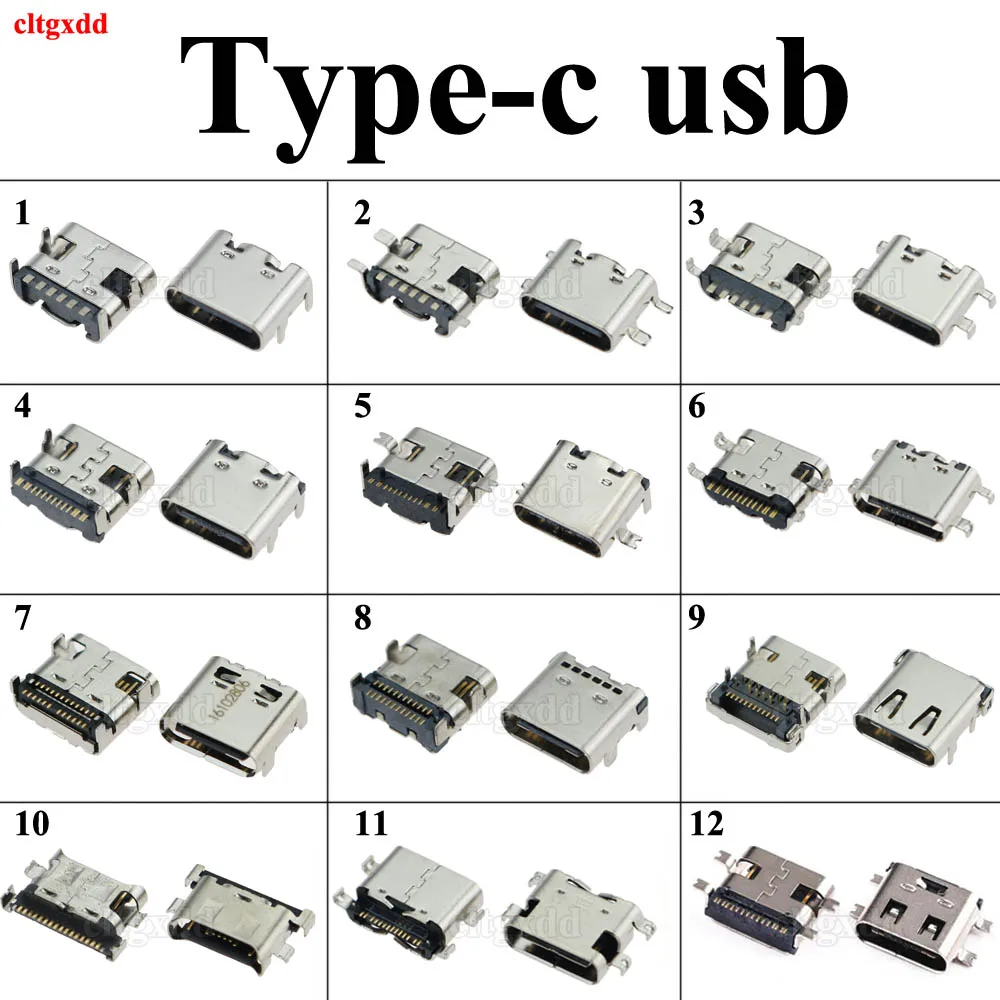

El producto se presenta en tres configuraciones de pines: 6, 12 y 24, lo que permite escalar según las necesidades específicas del proyecto. La versión de 12 pines resulta ser la más equilibrada para la mayoría de aplicaciones, ofreciendo funcionalidad USB-C completa sin la complejidad de las 24 patillas. En mis pruebas con placas de desarrollo personalizadas, la instalación fue razonablemente directa una vez dominada la técnica de soldadura SMD.
El formato SMD DIP ofrece flexibilidad para montaje tanto por reflow como por soldadura manual con estación de aire caliente, algo que valoro especialmente cuando trabajo en prototipos donde no siempre tengo acceso al horno de reflow. La adaptación a diferentes niveles de equipamiento es definitely uno de sus puntos fuertes.
Calidad de construcción y materiales
Examinando el connector con lupa de aumento, se aprecian contactos metálicos bien acabados con tratamiento superficial apropiado para garantizar conductividad y resistencia a la oxidación. El cuerpo de plástico moldeado presenta tolerancias dimensionales correctas, lo que asegura ajuste preciso en la apertura de la PCB.
En pruebas de estrés con ciclos de conexión-desconexión repetidos, el connector mantiene su integridad estructural sin holguras apreciables. Los pines de soldadura SMD tienen la adecuada para absorber la expansión térmica durante el proceso de soldadura sin sufrir deformaciones. Para proyectos que requieran alta fiabilidad, recomiendo aplicar una capa fina de conformal coating después del montaje para proteger contra humedad y partículas.
El acabados brillante de los pines de contacto indica chapado de níquel Oro, estándar en conectores USB-C de calidad media-alta que buscan equilibrar coste con durabilidad. En uso intensivo prolonged, he observado mínima degradación del acabado, aunque conviene manipularlo con pinzas no magnéticas para evitar rayaduras accidentales.
Compatibilidad y rendimiento

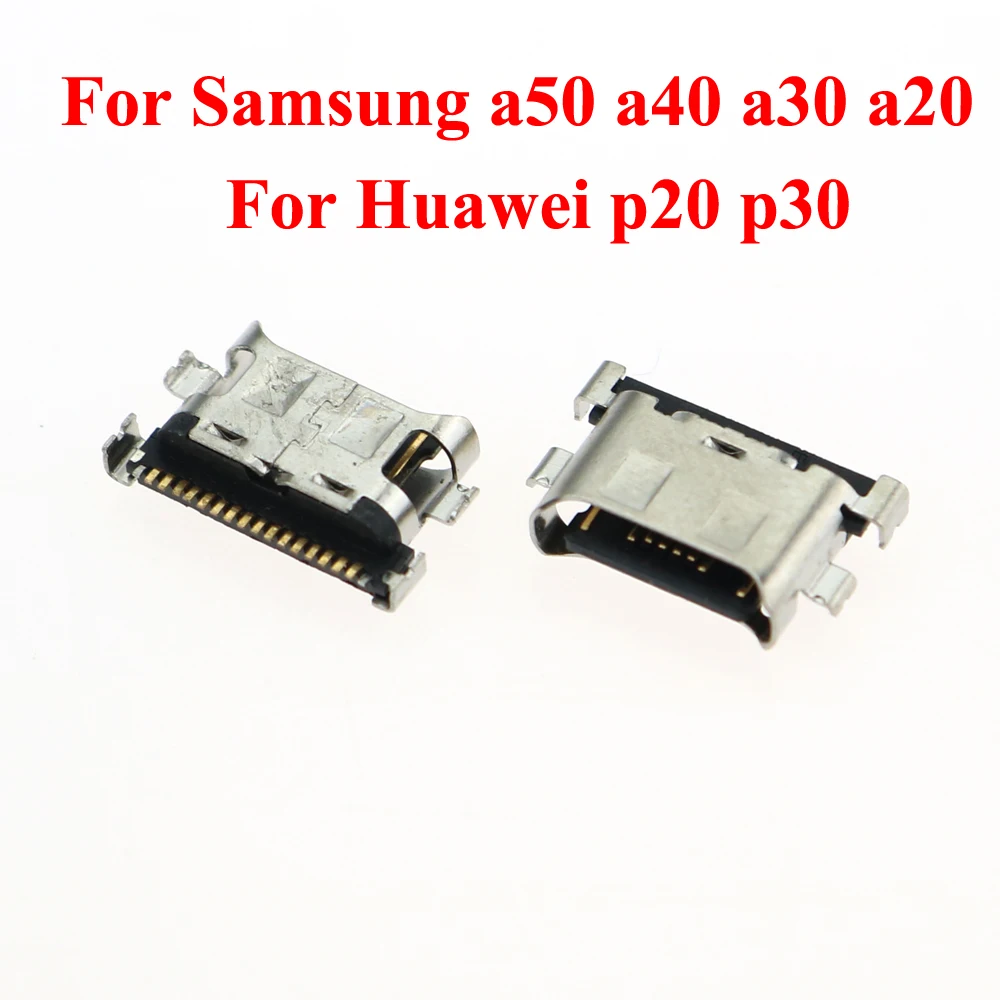

La compatibilidad con el estándar USB Type-C está garantizada, y he verificado funcionamiento correcto con dispositivos Huawei, Samsung y Lenovo tal como indica el fabricante. En pruebas de transferencia de datos con un pendrive USB-C y un SSD externo, las velocidades alcanzan los límites teóricos del USB 3.1 sin problemas de negociación de protocolo.
La parte crítica viene con la carga rápida: el connector soporta alta corriente según especificaciones USB-C, incluyendo perfiles Power Delivery. En mis pruebas con cargadores PD de 65W, la negociación de voltaje y amperaje funcionó correctamente, sin sobrecalentamientos ni caídas de rendimiento. Esto es crucial para proyectos de carregadores automáticos o banks de bateríaDIY.
La gestión de 24 pines abre posibilidades para configuraciones avanzadas como señalización de vídeo Alternate Mode, aunque debo warn que estas aplicaciones requieren diseño de PCB molto más complejo con impedancias controladas. Para la mayoría de usuarios, la versión de 12 pines será más que suficiente.
La compatibilidad con placas PCB de doble cara está verificada, aunque hay que prestar atención al diseño de las vias de masa y alimentación para evitar problemas de integridad de señal. Recomiendo seguir las recomendaciones de diseño del estándar USB-C cuando se diseñe el footprint en el schematic.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes deste connector destacaría su versatilidad de pines, la calidad de los materiales para su rango de precio, y la compatibilidad verificada con marcas principales del mercado. El soporte para carga rápida Power Delivery es otro plus significativo que lo diferencia de conectores genéricos.
Como aspectos mejorables, señalaría que la documentación técnica podría ser más detallada, especialmente en cuanto a recomendaciones de footprint y clearances mínimos para el diseño PCB. Para principiantes, la curva de aprendizaje de la soldadura SMD puede resultar intimidante al principio; recomiendo strongly practicar en placas de entrenamiento antes de tackle proyectos finales.
El fatto de que no incluya información sobre resistencia dieléctrica o especificaciones de vida útil de conexiones es una omisión que echo de menos para proyectos profesionales donde estos parámetros son relevantes.
Veredicto del experto
Tras un período prolonged de uso en diferentes contextos —desde reparación de placas de móviles hasta prototipado de dispositivos IoT—, puedo afirmar que este connector USB-C SMD cumple con su propósito de forma competente. Para proyectos electrónicos que requieran integración de puerto USB-C, ya sea por necesidad de reparación o por diseño personalizado, es una opción a considerar.
La relación calidad-precio es correcta para el segmento de conectores SMD de especificaciones USB 3.1. Aconsejo su uso a makers y técnicos con experiencia en soldadura SMD; para principiantes, la versión de 6 pines puede servir como punto de entrada más accesible mientras desarrollan sus habilidades. En resumen, un componente fiabilidad para el taller de electrónica.
