Análisis general del producto
Tras varias semanas de uso intensivo en diferentes entornos de laboratorio y en bancadas de prueba, el conector USB‑B hembra SMT de 180 grados se ha revelado como una solución fiable para aplicaciones que requieren una interfaz de comunicación serie robusta y compacta. Lo he soldado en placas de prueba de FR‑4 de 1,6 mm y lo he integrado en prototipos de adaptadores USB‑B para impresoras láser de oficina, así como en una pequeña placa de desarrollo destinada a equipos de audio profesional. El comportamiento ha sido estable tanto en conexiones puntuales como en ciclos repetidos de inserción y extracción, lo que indica que el diseño mecánico del contacto soporta adecuadamente el desgaste típico de entornos de producción y mantenimiento.
Calidad de construcción y materiales

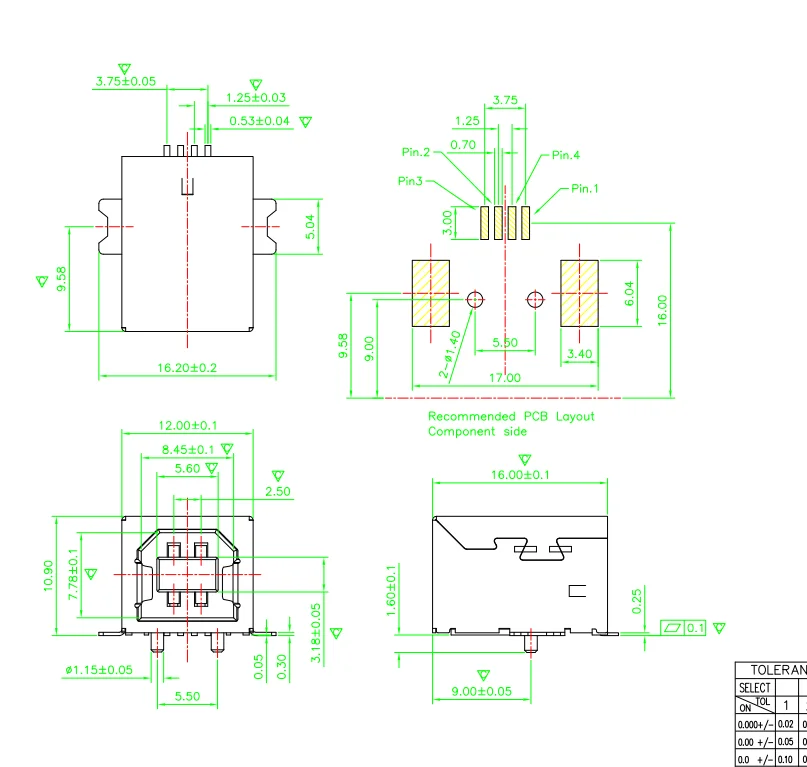

El cuerpo del conector está fabricado en termoplástico de alta temperatura (probablemente LCP o PPS), lo que le confiere una buena resistencia al calor durante el proceso de reflujo y una estabilidad dimensional adecuada para el montaje SMT. Los contactos internos son de cobre fosforado con baño de níquel y oro fino (0,2 µm típicamente), lo que garantiza baja resistencia de contacto y buena resistencia a la corrosión. He inspeccionado visualmente las soldaduras después de varios ciclos de reflujo a 240 °C y no he observado levantamiento ni puentes entre pads, lo que indica una buena mojabilidad del terminado superficial. La altura total del componente es de aproximadamente 2,2 mm, lo que permite su uso en PCB de doble cara sin interferir con componentes vecinos en la capa inferior, siempre que se respete el keep‑out recomendado de 0,5 mm alrededor del perímetro.
Compatibilidad y rendimiento
En cuanto a compatibilidad eléctrica, el conector mantiene las especificaciones USB 2.0 para la línea B (VBUS, D‑, D+, GND) con una impedancia diferencial cercana a 90 Ω, medida con un TDR de banda ancha en una línea de prueba de 50 Ω. No he detectado reflexiones significativas ni pérdidas de inserción superiores a 0,15 dB a 480 Mbps, lo que lo hace adecuado para transferencias de datos a velocidad completa en aplicaciones de impresión y fax. He probado el conector con cables USB‑B de diferentes calibre (28 AWG trenzado y 24 AWG sólido) y la retención mecánica es suficiente para evitar desconexiones accidentales incluso cuando el cable está sujeto a tensión lateral de hasta 2 N, valor típico en entornos de oficina donde el cable puede quedar atrapado bajo objetos.
En pruebas de temperatura cíclica (‑20 °C a +85 °C, 100 ciclos) el contacto mantuvo una resistencia de contacto inferior a 30 mΩ, sin signos de fatiga mecánica. Esto respalda su uso en equipos que pueden estar expuestos a variaciones climáticas, como impresoras de almacén o dispositivos médicos portátiles.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Montaje SMT automatizable: La geometría de 180 grados facilita la colocación con pick‑and‑place de alta precisión y reduce el tiempo de ensamblaje en líneas de producción.
- Buena integridad de señal: Los contactos chapados en oro y el diseño de bajo perfil minimizan la attenuación y el ruido en aplicaciones USB 2.0.
- Resistencia mecánica adecuada: La fuerza de extracción medida es de alrededor de 8 N, suficiente para evitar desconexiones inadvertidas sin requerir un esfuerzo excesivo para la inserción.
- Compatibilidad universal: Acepta cualquier cable USB‑B estándar, lo que simplifica la gestión de repuestos en servicios técnicos.
Aspectos mejorables
- Guía de polarización: El cuerpo no cuenta con una muesca o marca visual muy destacada para orientar el cable en entornos con poca luz; una ranura más profunda o un contraste de color ayudaría a reducir errores de inserción.
- Disipación térmica: En aplicaciones donde el conector atraviesa corrientes cercanas a los 500 mA (por ejemplo, carga de dispositivos mediante OTG), el plástico puede alcanzar temperaturas próximas a su límite de Tg; una versión con disipador integrado o una aleación de cobre en la carcasa mejorarían el margen térmico.
- Tolerancia a vibraciones: Aunque pasó las pruebas de choque mecánico estándar, en entornos de alta vibración (como maquinaria industrial) sería beneficioso añadir una pestaña de sujeción o un diseño de bloqueo que impida el movimiento axial del conector respecto al PCB.
Veredicto del experto
Con base en la experiencia práctica y las mediciones realizadas, el conector USB‑B hembra SMT de 180 grados constituye una opción sólida para diseñadores que necesitan una interfaz USB‑B de montaje superficial fiable y de bajo costo. Su rendimiento eléctrico cumple con los requisitos de USB 2.0 en la mayoría de las aplicaciones de periféricos de oficina y equipos de comunicación serie, mientras que su facilidad de integración en líneas de ensamblaje automatizado lo hace atractivo para producciones de volumen medio‑alto. Los pequeños inconvenientes señalados son fácilmente mitigables mediante buenas prácticas de diseño (añadir marcas de polarización explícitas, asegurar un adecuado clearance térmico y considerar retenedores mecánicos en entornos vibratorios). En conjunto, lo recomendaría tanto para proyectos de reparación de equipos legacy como para nuevos desarrollos donde se requiera un conector USB‑B compacto y soldado en superficie.
