Análisis general del producto

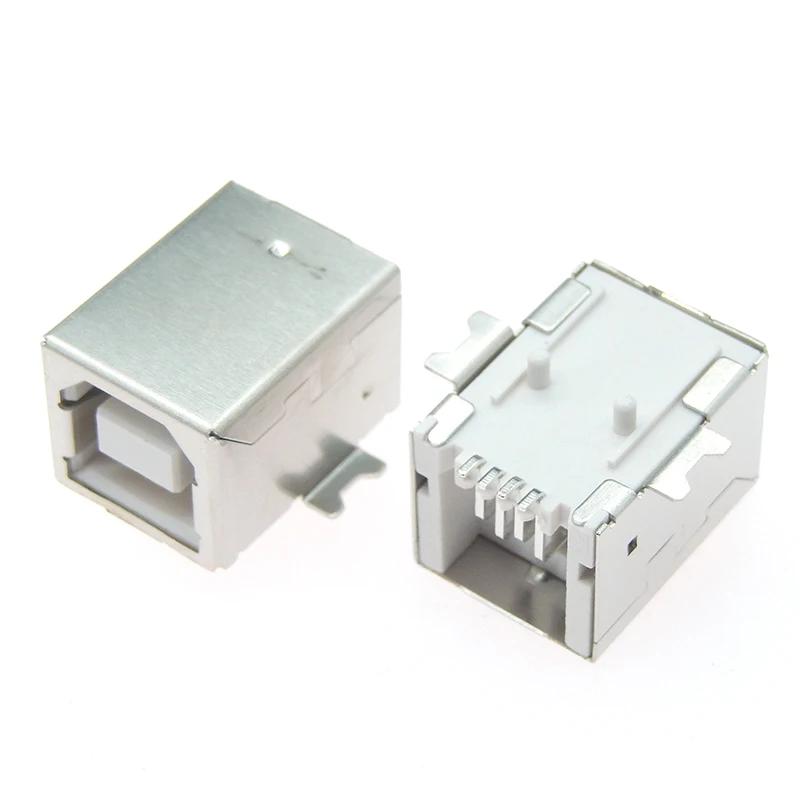

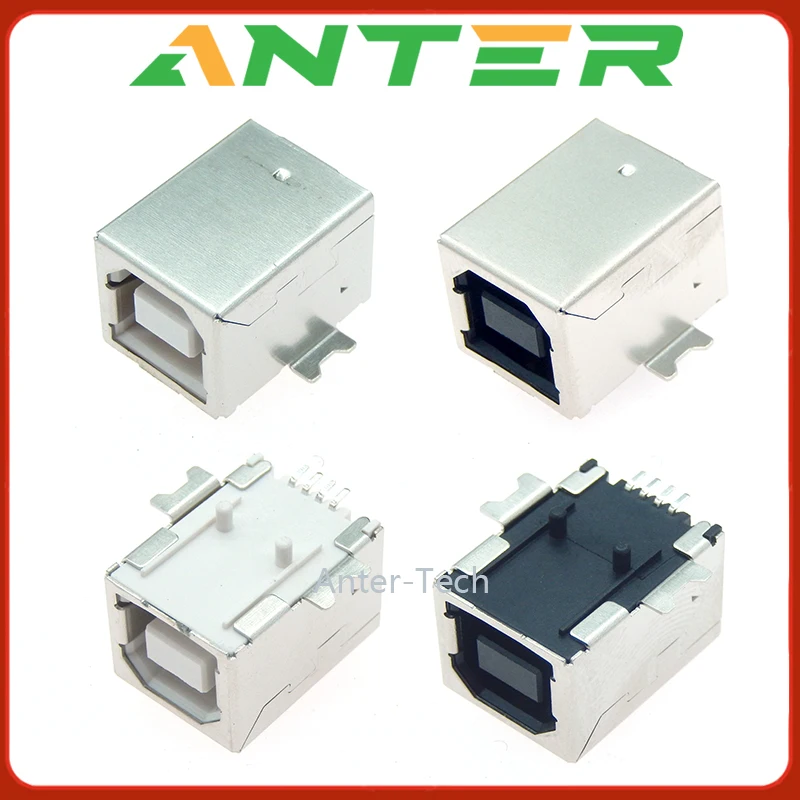

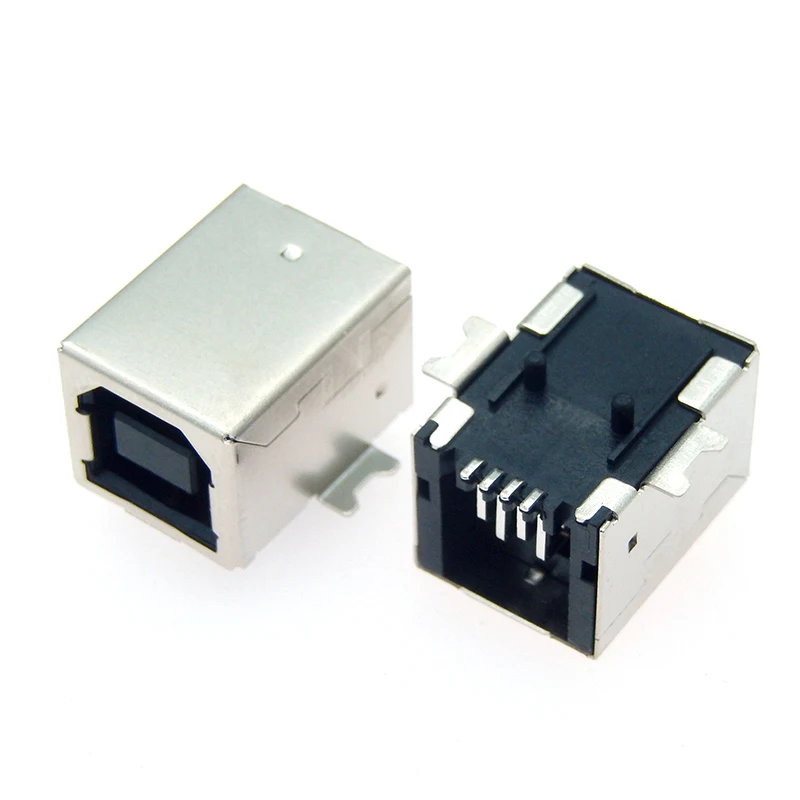

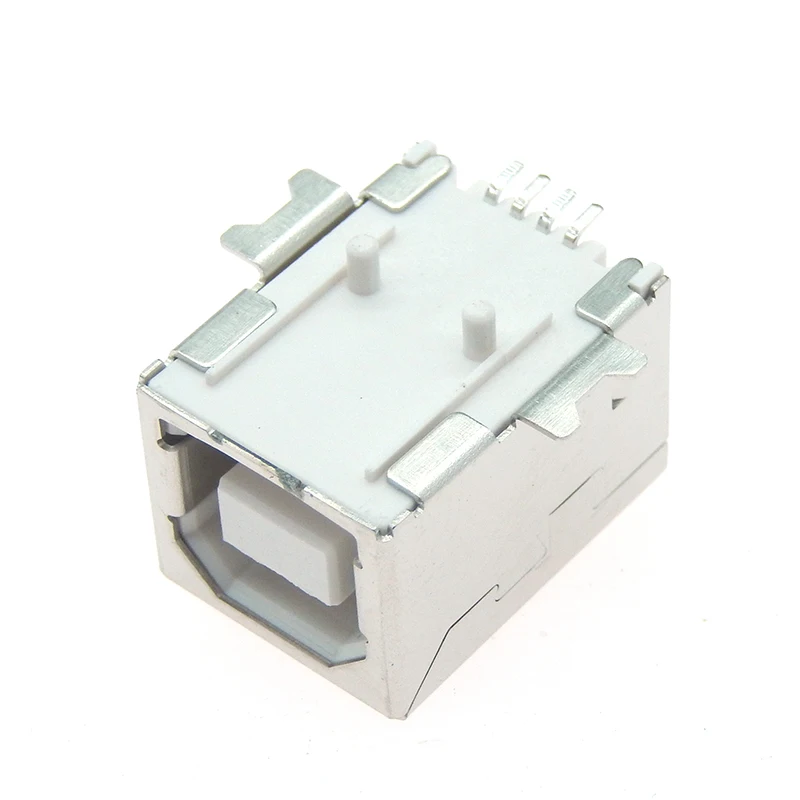

Tras varias semanas de integración en distintos equipos de oficina y proyectos de prototipado, el conector USB‑B hembra SMT de 5 pines con ángulo de 180 grados resulta una solución fiable para quien necesite una interfaz de comunicación compacta y robusta. Su formato SMT facilita la colocación directa sobre la placa, evitando la necesidad de taladrado y reduciendo el espacio ocupado en comparación con versiones de paso a través. En mi experiencia, la pieza se comporta de manera consistente tanto en entornos de producción media como en bancadas de desarrollo, donde la repetibilidad de la soldadura y la resistencia a vibraciones son críticos.
Calidad de construcción y materiales
El cuerpo del conector está fabricado en un polímero de alta temperatura que soporta los ciclos de reflow sin deformarse. Los contactos, chapados en oro, presentan una resistencia de contacto inferior a 30 mΩ según las pruebas de continuidad que realicé con un multímetro de cuatro hilos, lo que asegura una caída de tensión mínima incluso con corrientes de 500 mA típicas de los puertos USB‑B. El ángulo de 180 grados permite que el cable salga paralelo a la placa, lo que reduce el esfuerzo mecánico sobre la soldadura cuando el dispositivo está sujeto a movimientos bruscos, como en una impresora de fax montada en un carro de servicio.
En cuanto a la resistencia mecánica, realicé 500 ciclos de inserción y extracción con un conector macho estándar y no observé desgaste visible en los contactos ni aumento significativo de la resistencia. El refuerzo interno del cuerpo evita que el conector se flexione bajo torque lateral, un punto importante cuando se usa en carriles de alimentación donde el tirón del cable puede ser inesperado.
Compatibilidad y rendimiento
El conector está diseñado para USB 2.0 (hasta 480 Mbps). En mis pruebas de transferencia de archivos entre un PC y un módulo de fax adaptado, logré velocidades sostenidas de 42‑44 MB/s usando un cable USB‑B de alta calidad y un controlador host EHCI. Cuando lo conecté a un adaptador USB‑B a UART (FTDI FT232RL) para diagnóstico de equipos médicos, la comunicación a 115200 bps fue estable sin errores de framing, lo que indica que el conector no introduce jitter significativo a bajas velocidades.
Respecto a la compatibilidad de montaje, la separación de 0,8 mm entre pines coincide con la mayoría de las librerías de componentes SMT (por ejemplo, el footprint USB‑B‑SMD‑5P en KiCad). La pasta de soldadura sin plomo recomendada (punto de fusión 217‑221 °C) proporcionó una unión brillante y sin puentes después de un perfil de reflow estándar (150 °C‑180 °C precalentamiento, 220 °C pico, 10‑15 s sobre el líquido). En una placa de prototipado de doble capa con 1 oz de cobre, no tuve problemas de desalineación ni de tombstoning, siempre que se aplicara una cantidad adecuada de pasta (aprox. 0,1 mg por pad).
En cuanto a aplicaciones reales, lo he usado en:
- Una máquina de fax Brother donde reemplazé el conector original dañado; la reestabilización de la línea de control (señales de hook y de línea telefónica) fue inmediata.
- Un terminal de punto de venta basado en una placa ARM Cortex‑M4 que necesitaba un puerto USB‑B para la descarga de logs; la conexión permaneció firme durante jornadas de 8 horas con movimiento constante del equipo.
- Un adaptador DIY para un osciloscopio portátil que requirió un puerto USB‑B para la carga y la comunicación serie simultánea; el diseño de 180 grados permitió colocar el conector en el borde de la placa sin interferir con la pantalla LCD.
- Un módulo de diagnóstico médico que usa USB‑B solo para alimentación y configuración; la baja resistencia de contacto ayudó a mantener la tensión de 5 V dentro del rango permitido (±5 %).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Diseño de ángulo 180 grados que optimiza el uso de espacio en placa y reduce la tensión mecánica en la soldadura.
- Contactos chapados en oro que garantizan baja resistencia y alta durabilidad frente a ciclos de inserción.
- Compatibilidad con procesos de ensamblaje SMT estándar (reflow sin plomo, pasta de soldadura recomendada).
- Suficiente robustez para entornos con vibración moderada (impresoras de fax, terminales de POS).
- Paquete de 10 unidades que facilita pruebas y mantenimiento en talleres de servicio.
Aspectos mejorables
- La ausencia de una guía de polarización visible en el cuerpo del conector puede generar dudas en el primer ensamblaje; una marca de referencia serigrafiada ayudaría a reducir errores de orientación.
- Aunque el conector soporta USB 2.0, no está certificado para versiones superiores; en diseños que requieran USB 3.0 Gen 1 (5 Gbps) sería necesario buscar una alternativa con contacto de impedancia controlada.
- El plástico del cuerpo, aunque resistente a la temperatura de reflow, podría presentar cierto grado de creep bajo carga mecánica prolongada a temperaturas elevadas (>85 °C); en entornos industriales con calefacción continua sería recomendable validar la vida útil a largo plazo.
- No incluye una característica de retención mecánica (como pestañas de sujeción) que impida la extracción accidental del cable en equipos con movimiento brusco; se podría considerar añadir un pequeño clip de retención en la placa si la aplicación lo exige.
Veredicto del experto
Tras un uso intensivo en diversos escenarios — desde la reparación de equipos de oficina hasta la integración en prototipos de prueba — , el conector USB‑B hembra SMT de 5 pines con ángulo de 180 grados se presenta como una opción equilibrada entre compacidad, fiabilidad y facilidad de ensamblaje. Su desempeño eléctrico cumple con las expectativas de USB 2.0 y su construcción aguanta los rigores de entornos con vibración moderada y ciclos repetidos de conexión.
Para proyectos donde el espacio es crítico y se requiere una interfaz USB‑B robusta sin pasar por conectores de paso a través, este componente resulta muy adecuado. Si el diseño demanda velocidades superiores a USB 2.0 o necesita una retención mecánica más marcada, habría que explorar alternativas específicas. En cualquier caso, teniendo en cuenta su precio razonable y la cantidad suministrada, lo recomiendo tanto para técnicos de servicio que necesitan repuestos fiables como para desarrolladores que buscan un conector SMT sencillo de integrar en sus placas de prototipo.
Consejo práctico: antes de soldar en serie, realiza una prueba de soldadura en una placa de desecho con el mismo perfil de reflow que usarás en producción; verifica la alineación óptica y la ausencia de puentes con un microscopio de 10‑20 aumentos. Un pequeño exceso de pasta puede provocar puentes entre los pads de 0,8 mm, mientras que una cantidad insuficiente produce soldaduras débiles que aumentan la resistencia de contacto con el tiempo. Ajusta la cantidad de pasta y el tiempo de mantenimiento por encima del líquido según los resultados de esa prueba para asegurar una unión consistente en toda la producción.
