Análisis general del producto
He utilizado este módulo como banco de pruebas para conexiones USB-C durante tareas de prototipado, reparación y comprobación de placas. Su planteamiento es sencillo: reunir en una PCB un conector USB-C hembra, un conector macho y el acceso individual a los 24 contactos. Esto permite medir continuidad, localizar cortocircuitos y comprobar la correspondencia entre pines sin tener que trabajar directamente sobre un conector SMD instalado en un dispositivo delicado.
Su mayor valor está en la accesibilidad. En una reparación de un teléfono, una placa de desarrollo o un circuito personalizado, resulta mucho más cómodo conectar una sonda de multímetro a una hilera de puntos de prueba que intentar localizar contactos diminutos dentro del receptáculo USB-C. Para un técnico acostumbrado a interpretar esquemas, es una herramienta práctica y económica.
Calidad de construcción y materiales

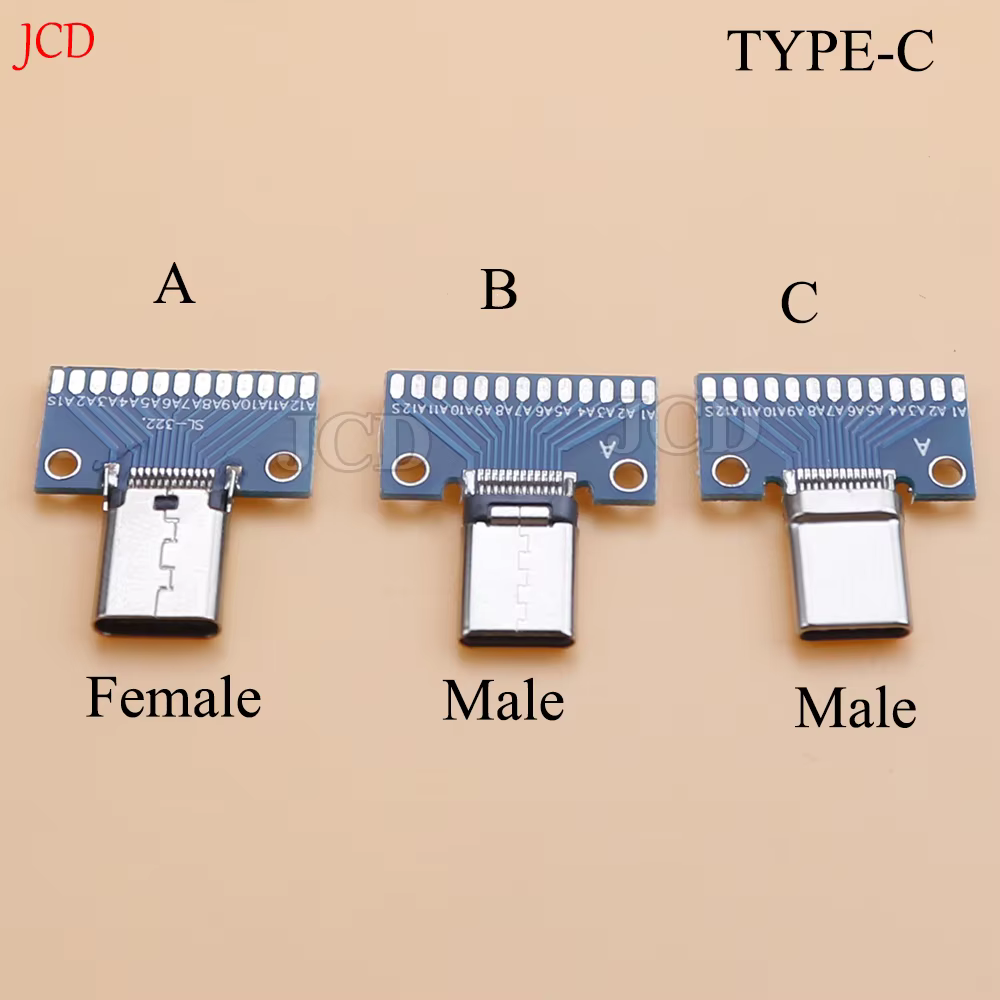

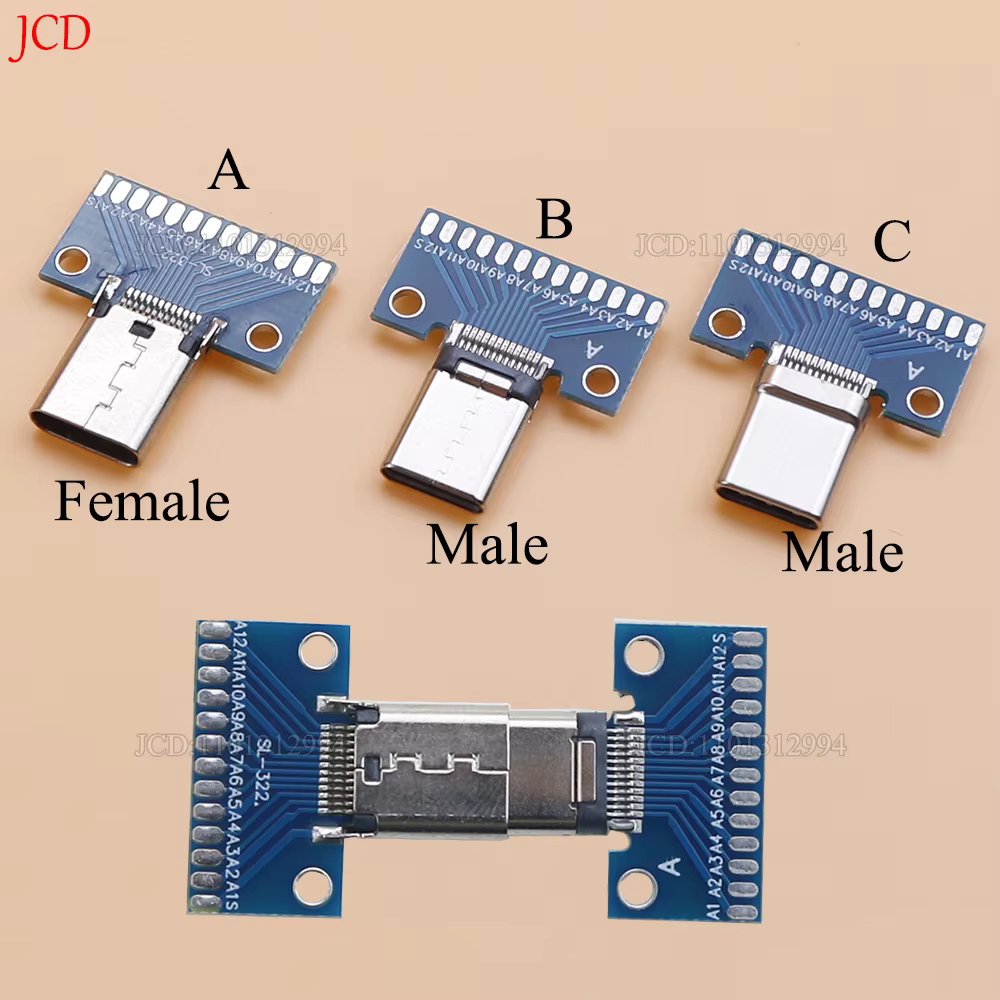

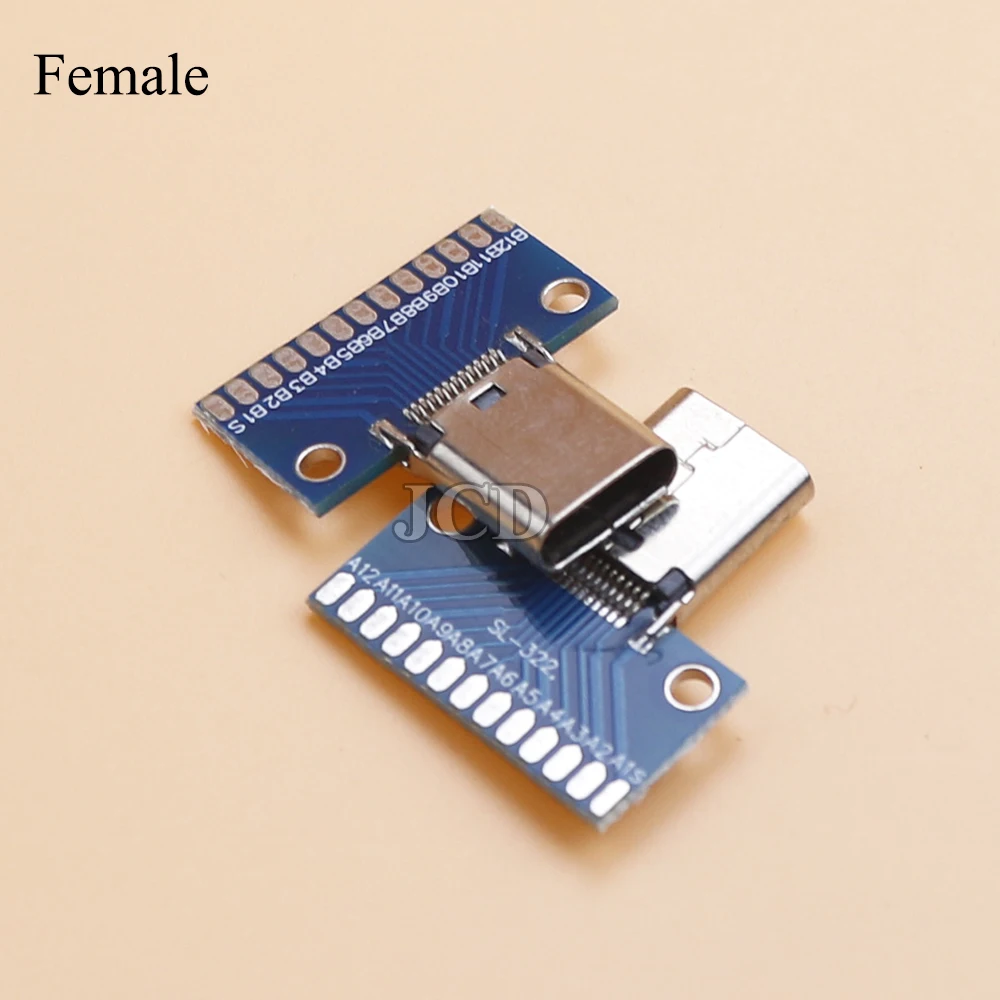

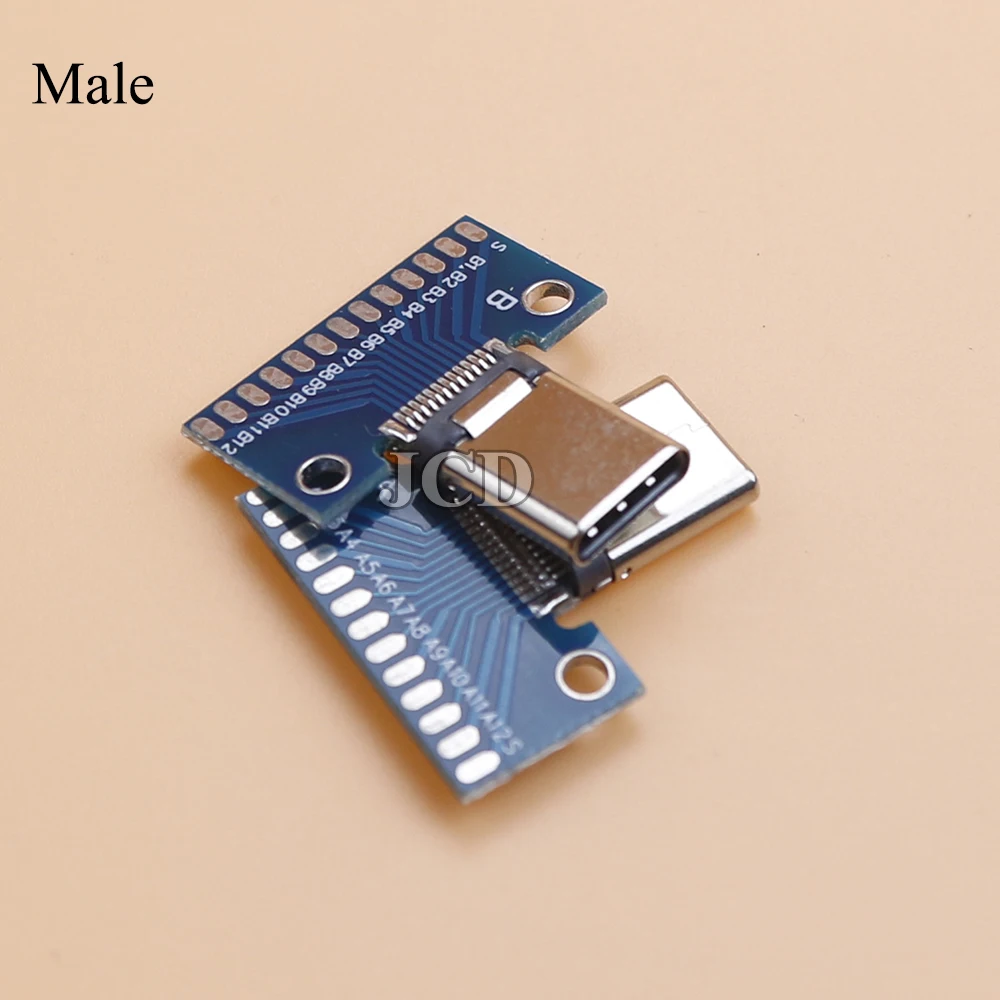

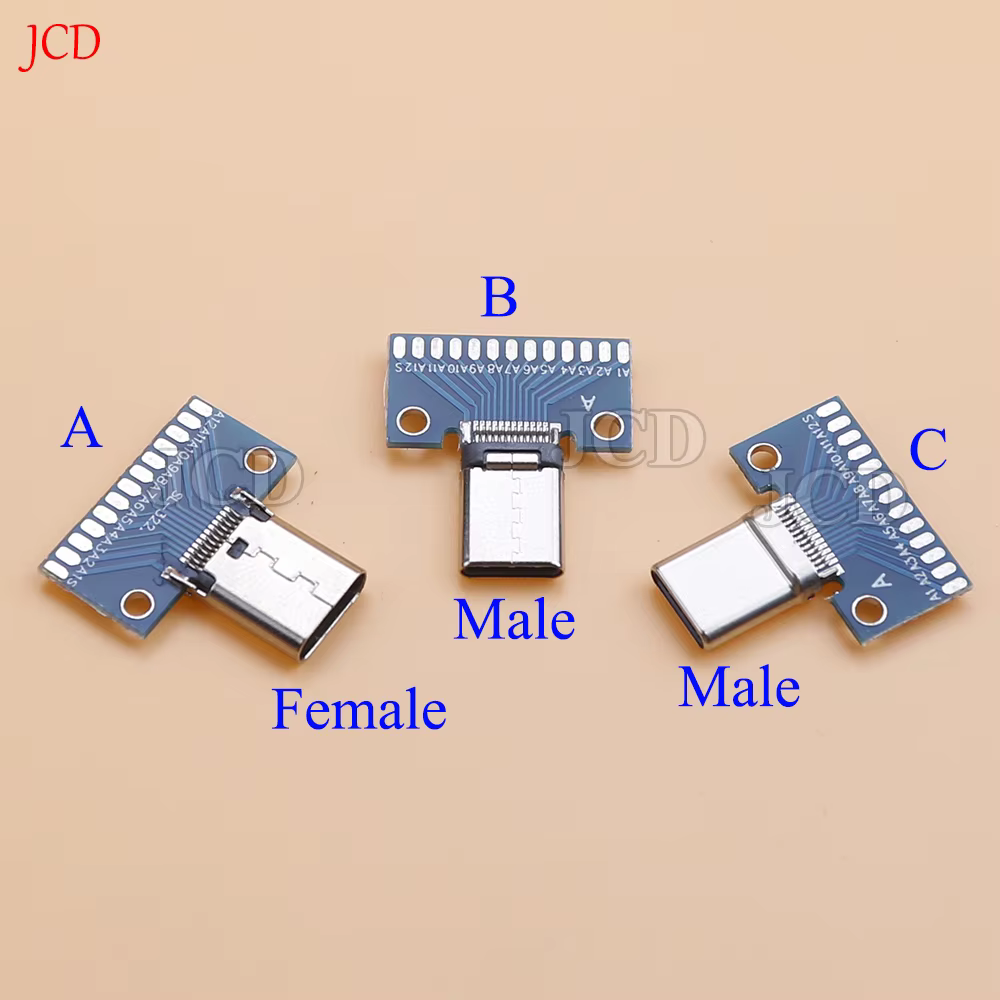

La placa tiene el formato habitual de los módulos de prueba USB-C: una PCB compacta con los contactos distribuidos de forma ordenada y zonas accesibles para soldar cables o colocar puntas de prueba. La disposición de 24 pines resulta especialmente útil porque permite trabajar con las líneas de alimentación, tierra, configuración y datos sin recurrir a adaptadores intermedios.
Los contactos dorados facilitan la toma de medidas y ayudan a reducir problemas de oxidación durante el uso normal. Aun así, no conviene confundir el acabado superficial con una garantía de baja resistencia en todo el conjunto. La calidad final depende también de las pistas de la placa, las soldaduras y la presión mecánica aplicada sobre los conectores.
La resistencia térmica es suficiente para trabajos de soldadura y desoldadura ocasionales, pero recomiendo utilizar una temperatura controlada, flux adecuado y tiempos de contacto breves. En una PCB tan pequeña, insistir demasiado con el soldador puede levantar una pista o debilitar la unión del conector. Para trabajos repetitivos, una estación de aire caliente con protección sobre los componentes cercanos ofrece un control más seguro.
Compatibilidad y rendimiento
La conexión macho-hembra integrada permite comprobar cables USB-C, adaptadores y la continuidad básica de un puerto. En mis pruebas de diagnóstico, el procedimiento más útil consiste en verificar primero las líneas de tierra y alimentación, continuar con CC1 y CC2, y terminar con los pares de datos. De este modo es posible detectar rápidamente un cortocircuito entre VBUS y tierra o una interrupción en una línea de configuración.
Los 24 contactos dan acceso a la disposición completa del conector, pero esto no significa automáticamente que el módulo garantice todas las prestaciones de USB 3.1. Para alcanzar velocidades altas se necesitan un trazado correcto de las pistas, impedancia controlada, longitudes equilibradas y conectores adecuados. Una placa de prueba de este tipo sirve para verificar conexiones, pero no sustituye un analizador USB, un osciloscopio o una prueba de transferencia sostenida.
También conviene ser prudente con la carga rápida y USB Power Delivery. La presencia de todos los contactos permite acceder a las señales necesarias, pero la negociación de potencia depende de resistencias, controladores, identificación electrónica y del diseño completo del circuito. Por tanto, lo utilizaría para comprobar continuidad y preparar prototipos, no para conectar directamente fuentes de alta potencia sin haber validado antes el esquema y las protecciones.
La compatibilidad mecánica debe revisarse con atención. Los conectores USB-C pueden variar en orientación, altura, separación y sistema de fijación. Los módulos de esta categoría suelen emplear una distribución de contactos pensada para facilitar el prototipado, pero no siempre encajan directamente en una placa diseñada para un conector de fabricante específico. Las placas de ruptura USB-C de 24 pines siguen un concepto similar, con contactos accesibles y puntos de conexión para prototipos.
Uso en reparación y desarrollo
En una mesa de trabajo lo combinaría con un multímetro con función de continuidad, una fuente de alimentación limitada en corriente y cables con pinzas o puntas finas. Antes de aplicar tensión, comprobaría la ausencia de cortocircuitos entre VBUS y GND, revisaría la orientación de CC1 y CC2 y verificaría que las masas de ambos conectores tienen continuidad.
Para analizar un cable USB-C, resulta útil crear una tabla de comprobación y marcar cada contacto conforme se mide. Así se evita confundir los contactos duplicados de alimentación y tierra con las líneas de datos. En reparación de móviles, el módulo ayuda a separar una avería del conector físico de un problema en el circuito de carga, aunque no permite diagnosticar por sí solo el controlador de gestión de energía.
Para un prototipo, aconsejo fijar la PCB a una base o utilizar separadores. Dejarla suelta mientras se conecta y desconecta un cable transmite esfuerzos mecánicos a las soldaduras y puede producir falsos contactos. También mantendría los cables de prueba lo más cortos posible al comprobar señales de alta velocidad.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Acceso individual a los 24 contactos del USB-C.
- Conectores macho y hembra en un único módulo.
- Facilita pruebas de continuidad, cortocircuitos y correspondencia de pines.
- Adecuado para reparación, formación y prototipado.
- Reduce la necesidad de manipular directamente conectores SMD diminutos.
Aspectos mejorables:
- No incluye manual ni esquema detallado de instalación.
- No garantiza por sí mismo USB 3.1 a máxima velocidad ni Power Delivery.
- La compatibilidad mecánica debe comprobarse antes de integrarlo en una PCB.
- El uso con fuentes de carga rápida exige validar previamente el circuito.
- La placa queda expuesta y necesita una fijación externa para trabajar con comodidad.
Veredicto del experto
Considero que es una herramienta útil para técnicos, estudiantes avanzados y aficionados con experiencia en electrónica. No lo compraría como un comprobador USB completo, sino como una interfaz de acceso a los contactos del conector. En esa función cumple bien: simplifica mediciones, acelera el diagnóstico y permite preparar conexiones antes de soldar el hardware definitivo.
Su rendimiento dependerá más de la instrumentación y de la metodología del usuario que del propio módulo. Con un multímetro, una fuente limitada y un esquema claro, puede ahorrar bastante tiempo en reparaciones y prototipos. La clave está en no asumir que los 24 contactos equivalen automáticamente a soporte completo de alta velocidad o carga rápida. Usado como placa de pruebas y con una correcta protección frente a cortocircuitos, ofrece una relación utilidad-precio muy razonable.
