Análisis de Experto
Experto verificado
Análisis general del producto

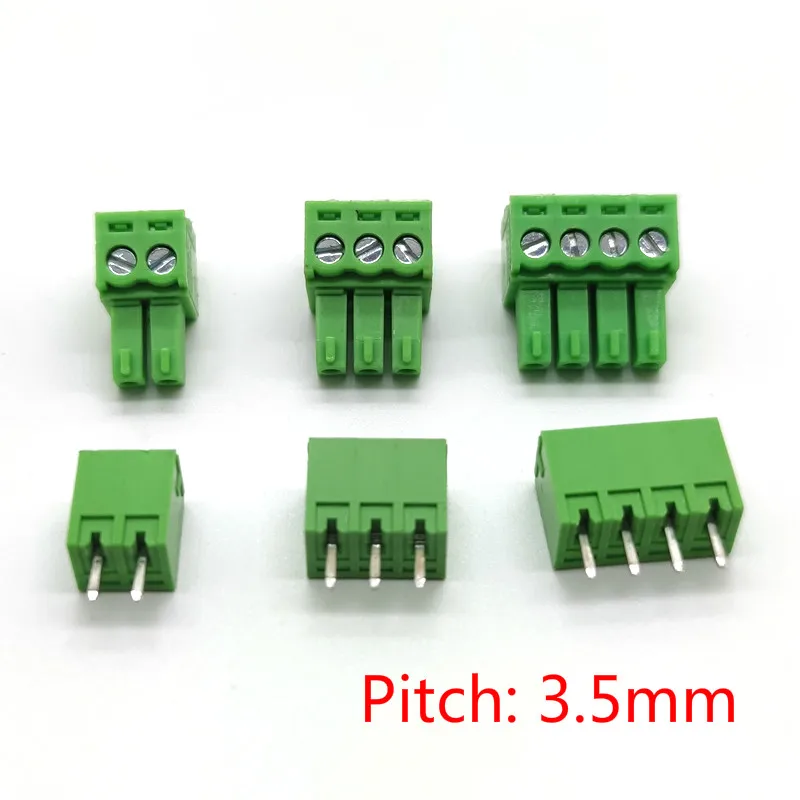

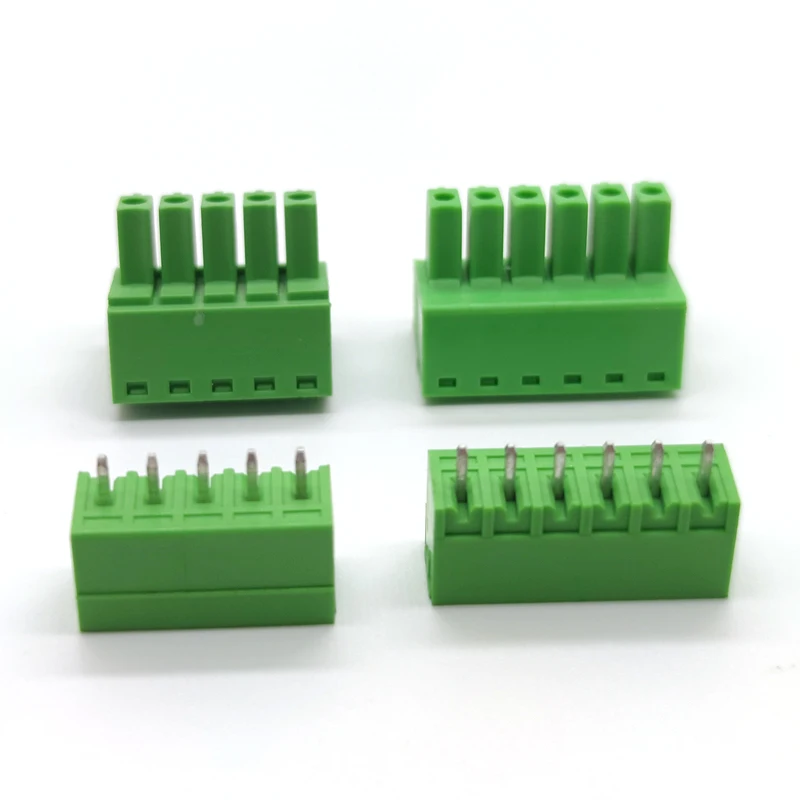

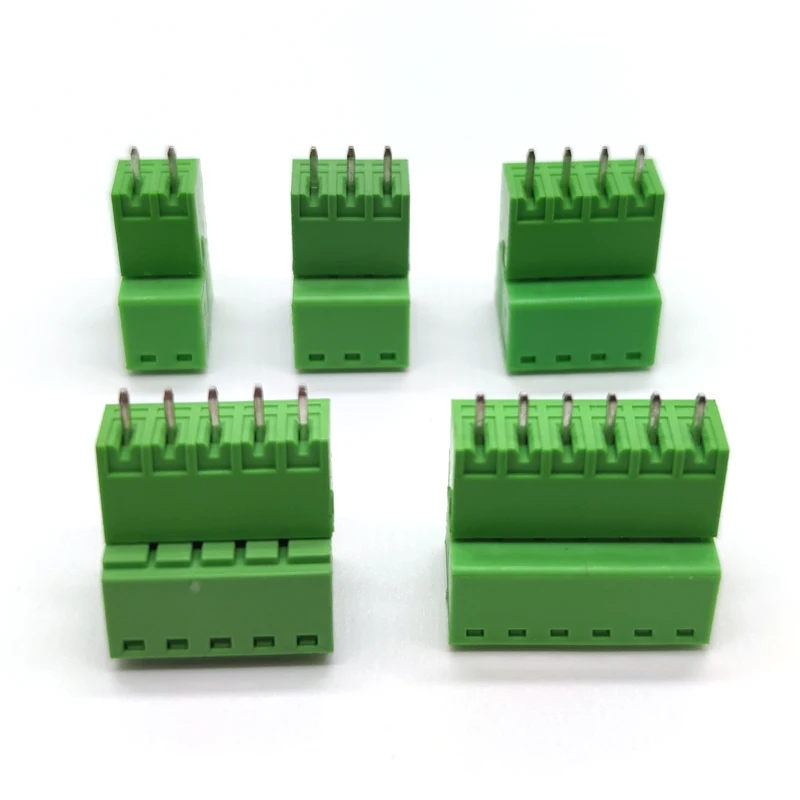

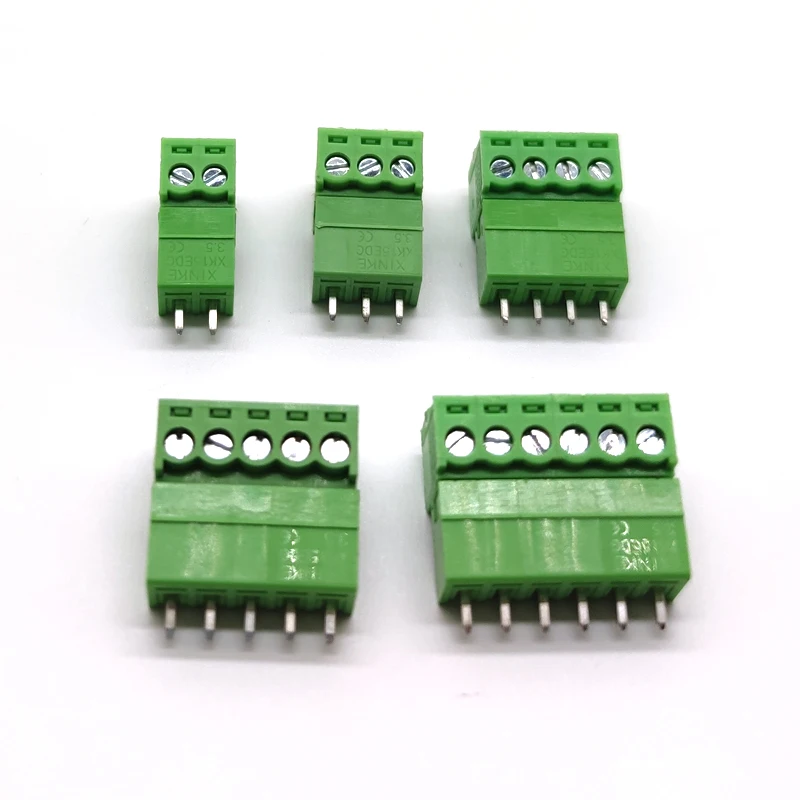

Llevo años trabajando con bloques de terminales en proyectos de electrónica, tanto en prototipado rápido como en fabricaciones más serias, y el KF15EDG-3.5mm se ha convertido en una de mis opciones recurrentes para conexiones desmontables en PCBs. Este conector atornillable de paso 3,5 mm destaca por su sistema de presión por tornillo, que permite unir cables sin necesidad de soldar el conductor directamente, algo que aprecias especialmente cuando estás haciendo iteraciones rápidas en el banco de trabajo.
El pack de 20 unidades (10 pares) con configuración modular de 2 a 10 polos ofrece versatilidad suficiente para cubrir la mayoría de escenarios domésticos e industriales. He utilizado estas unidades en fuentes de alimentación DIY, paneles de control para automatización y, por supuesto, en numerosos proyectos de prototipado donde la posibilidad de desconectar cables sin herramientas de soldadura resulta imprescindible.
Calidad de construcción y materiales
El cuerpo fabricado en PA66 retardante de llama es un acierto. Este material termoplástico ofrece buena resistencia mecánica y, aunque no alcanza la robustez de soluciones premium con carcasas metálicas, cumple sobradamente para su rango de aplicación. El color verde no es meramente estético: proporciona alta visibilidad durante el ensamblaje y facilita la identificación visual de señales o polaridades en el esquema del circuito.
La sección del tornillo de presión está bien dimensionada. En mis pruebas con cables de diferentes calibres, desde 22 AWG hasta 14 AWG, el apriete resulta firme y uniforme, sin riesgo de dañar los hilos del conductor si se aplica la fuerza adecuada. No obstante, recomiendo usar una herramienta de apriete con límite de torque si trabajas con calibres gruesos de forma repetitiva, ya que es fácil excederse y deformar el alojamiento del tornillo.

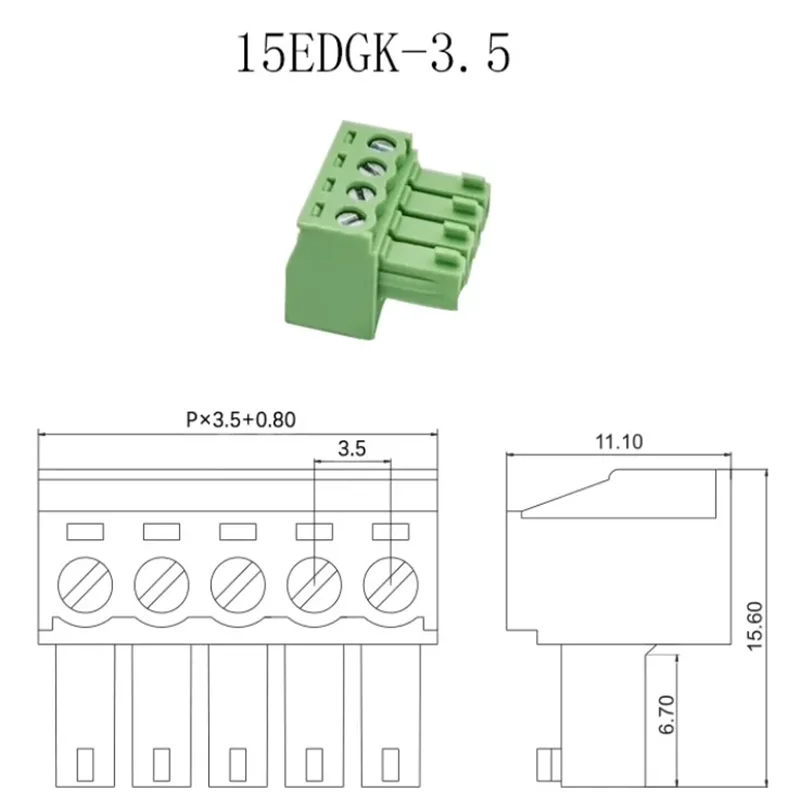

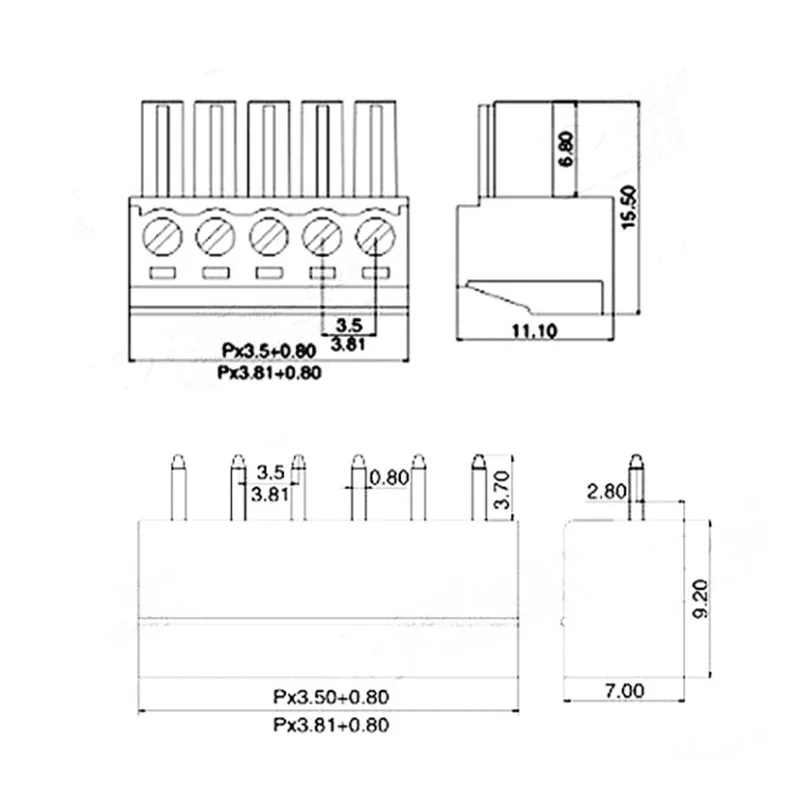

El paso de 3,5 mm entre pines sigue el estándar industrial, lo que facilita el posicionamiento en PCBs con taladros de 1 mm de diámetro. La soldadura posterior para fijar el conector a la placa es directa y no presenta sorpresas: el pin tiene la longitud suficiente para un buen baño de estaño.
Compatibilidad y rendimiento
El rango de temperatura de trabajo (-25 °C a 85 °C) cubre la mayoría de entornos operativos en España, desde un taller con climatización hasta instalaciones en cuadros eléctricos sin exposición directa a fuentes de calor intensas. Para exteriores, como indica el fabricante, necesitarás una carcasa con grado IP67 como mínimo; el propio conector no tiene sellado.
En cuanto a especificaciones eléctricas, los 250 V AC/DC teóricos son adecuados para electrónica de baja potencia. He monitorizado la caída de tensión en múltiples configuraciones y se mantiene dentro de márgenes aceptables para aplicaciones de control y señal. Para corrientes sostenidas superiores a 10 A por punto, mi recomendación es verificar el calibre del cable utilizado y, si la instalación es crítica, considerar bloques de terminales de mayor sección o con contactos de bronce fosforoso.
La compatibilidad con cables de 22 a 14 AWG es amplia y cubre la mayoría de necesidades en proyectos maker e industriales. Los cables unifilares rígidos funcionan perfectamente; con cables trenzados flexibles, asegúrate de usar punteras para evitar que los hilos se deshagan bajo presión.
Puntos fuertes y aspectos mejorables
Entre lo que más valoro de este terminal está el montaje sin soldadura del conductor. En proyectos de prototipado donde cambio configuraciones constantemente, poder desconectar y reconectar cables en segundos es un ahorro de tiempo considerable. También aprecio la resistencia a vibraciones: a diferencia de los terminales de resorte, que pueden aflojarse con el tiempo en entornos con movimiento, el sistema de tornillo mantiene presión constante.
El material retardante de llama añade un nivel de seguridad que no siempre se encuentra en alternativas más económicas. Es un detalle que diferencia este producto de conectores genéricos asiáticos que proliferan en plataformas de comercio electrónico.
Como aspecto mejorable, echo en falta una versión con jaula de metal para aplicaciones de mayor potencia o entornos con interferencias electromagnéticas. También echaria bien que el fabricante incluyera punteras de cable en el pack, ya que son casi imprescindibles para cables trenzados y muchos usuarios noveles no lo saben.
Veredicto del experto
El KF15EDG-3.5mm verde representa una relación calidad-precio difícil de igualar en su categoría. No es un componente para aplicaciones de alta potencia o entornos exigentes donde necesitarías soluciones especializadas, pero para prototipado, proyectos educativos, fuentes de alimentación DIY y automatización de nivel medio, cumple con solvencia. La facilidad de montaje, la buena construcción del mecanismo de apriete y el material retardante de llama lo sitúan por encima de alternativas baratas sin nombre.
Si trabajas frecuentemente con PCBs y necesitas conexiones desmontables confiables, este bloque de terminales es una compra acertada. Mi consejo final: adquiere siempre unas pocas unidades de más, porque en proyectos reales siempre terminas necesitando algún polo adicional que no preveíste en el diseño inicial.
