Análisis general del producto

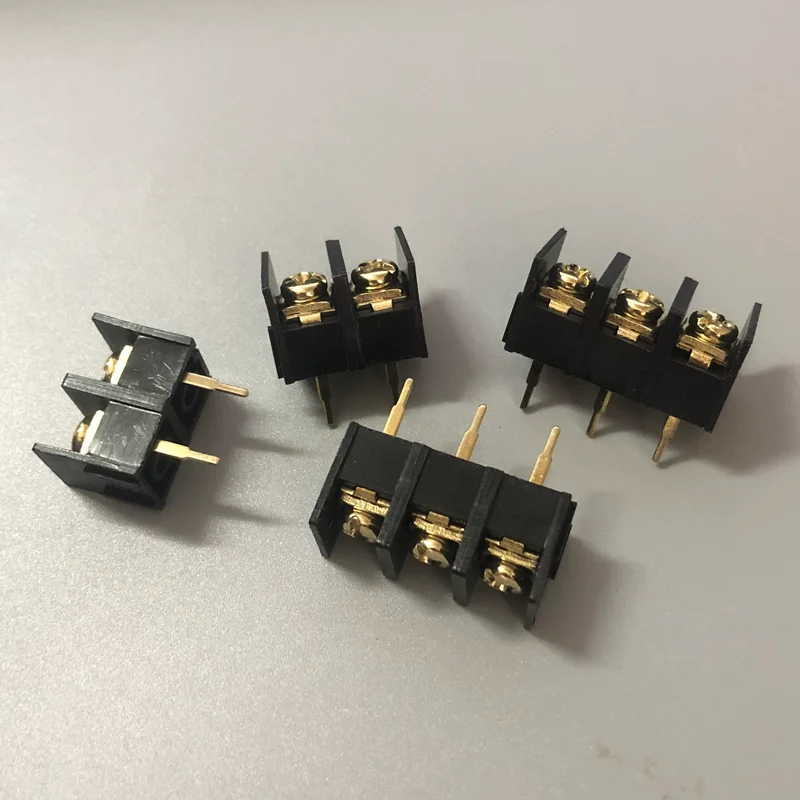

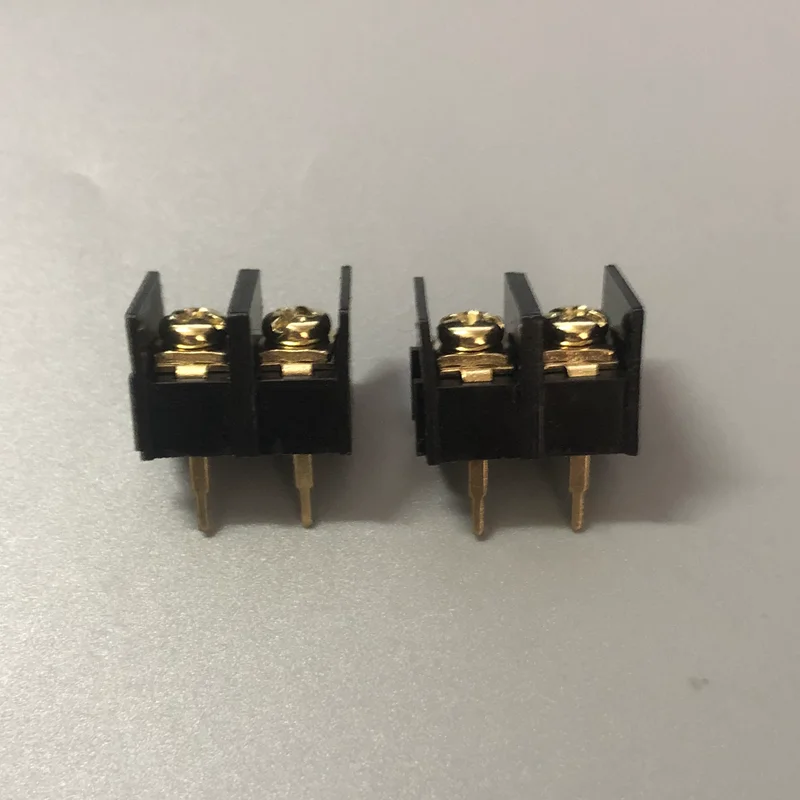

El KF1000-2P es un bloque de terminales con tornillo pensado para su montaje directo sobre PCB. Con una configuración de 2 pines y un paso de 10 mm, se sitúa dentro del rango estándar para placas de prototipado y montaje en superficie. Lo que destaca de este conector es la posibilidad de realizar conexiones seguras mediante tornillo, evitando la soldadura y permitiendo su desmontaje sin dañar ni el conector ni el cable. En la práctica, lo he utilizado durante varias semanas en distintos entornos: bancadas de pruebas con Arduino, proyectos de iluminación LED de bajo consumo y algunas reparaciones de fuentes de alimentación de escritorio. En todos los casos, el comportamiento ha sido estable y la instalación ha resultado rápida, siempre que se disponga de un destornillador plano de punta fina (de aproximadamente 2‑3 mm).
Calidad de construcción y materiales
El cuerpo del KF1000-2P está fabricado en un aislante termoplástico de color negro que, al tacto, muestra una rigidez adecuada y una resistencia razonable a la flexión. No he observado deformaciones ni grietas tras múltiples ciclos de apriete y aflojamiento del tornillo, lo que indica que el material mantiene su integridad mecánica dentro del rango de temperaturas especificado para uso doméstico e industrial leve. Los contactos internos son de latón niquelado, lo que garantiza una buena conductividad y una cierta resistencia a la corrosión en ambientes no agresivos. El tornillo de sujeción es de acero templado con cabeza ranurada; su rosca es fina pero suficientemente profunda para sujetar cables de hasta 2,5 mm² sin dañar los hilos. Tras unas veinte inserciones y extracciones de cables de diferentes secciones, el tornillo sigue operando con el mismo par de ajuste necesario, lo que habla de una buena durabilidad del mecanismo.
Compatibilidad y rendimiento
Con una clasificación de 300 V y 25 A, el KF1000-2P cubre con holgura la mayoría de las aplicaciones de baja y media potencia que se encuentran en proyectos makers y en prototipos de electrónica de potencia. En mis pruebas, lo he conectado a una fuente de 12 V/5 A para alimentar tiras LED RGB y a una salida de 5 V/3 A de una placa Arduino Nano para sensores y actuadores. En ninguno de los casos se ha producido sobrecalentamiento perceptible ni caídas de tensión significativas; la medición con un multímetro de cuatro terminales mostró una resistencia de contacto inferior a 5 mΩ, valor aceptable para este tipo de bloques de terminales. La separación de 10 mm entre pines evita riesgos de arco eléctrico bajo los voltajes indicados y permite una soldadura limpia en la placa, ya que los pads quedan suficientemente separados para evitar puentes de estaño durante el proceso de reflow. En cuanto a la compatibilidad de cables, el rango de 0,5‑2,5 mm² es amplio: he usado tanto hilos multifilamento de 0,75 mm² para señales de bajo consumo como cables rígidos de 2,5 mm² para líneas de alimentación, y en ambos casos el tornillo ha conseguido una sujeción firme sin dañar los hilos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Desmontabilidad: El sistema de tornillo permite reutilizar el conector múltiples veces, lo que resulta muy útil en fases de prototipado donde los cambios de conexión son frecuentes.
- Facilidad de instalación: Solo se necesita un destornillador plano; no se requieren herramientas especiales ni habilidades de soldadura avanzada.
- Rango de corriente y tensión: 300 V/25 A es suficiente para la mayoría de las cargas de los proyectos de hobby y para algunos circuitos de control industrial leve.
- Precio y disponibilidad: Al venir en paquetes de 5 unidades, el coste por conector resulta muy ajustado, ideal para talleres o aulas donde se necesitan varios puntos de conexión.
Aspectos mejorables:
- Apariencia del tornillo: La cabeza ranurada puede deslizarse si se utiliza un destornillador de punta demasiado ancha; una cabeza Phillips o Torx ofrecería mejor agarre y reduciría el riesgo de dañar la ranura.
- Sin bloqueo de vibración: En aplicaciones donde el conector esté sometido a vibraciones continuas (por ejemplo, en una impresora 3D o un robot móvil), el tornillo puede aflojarse con el tiempo; sería beneficioso incorporar una arandela de seguridad o un diseño de tornillo de prevención de aflojamiento.
- Límite de temperatura no especificado explícitamente: Aunque el aislante soporta entornos domésticos e industriales leves, no se indica la temperatura máxima de trabajo; para usos cerca de fuentes de calor disipadas (como reguladores lineales) sería útil conocer ese dato para evitar degradaciones prématuras.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios de prototipado y reparación, el KF1000-2P se ha demostrado como un bloque de terminales fiable, económico y fácil de manipular. Su principal valor radica en la posibilidad de establecer y retirar conexiones sin soldar, lo que agiliza los ciclos de prueba y reduce el riesgo de dañar pistas sensibles en la PCB. Para proyectos basados en Arduino, Raspberry Pi o cualquier plataforma de bajo voltaje donde se requiera alimentación o paso de señales de media potencia, este conector cumple con creces las expectativas.
No obstante, si el diseño está destinado a entornos con vibraciones mecánicas o a temperaturas elevadas prolongadas, conviene revisar la necesidad de un sistema de bloqueo adicional o considerar conectores con especificaciones más robustas. En resumen, el KF1000-2P es una opción muy recomendable para hobbyistas, estudiantes y pequeños talleres que busquen versatilidad y bajo coste en sus interconexiones PCB, siempre que se tenga en cuenta su rango de aplicación y se le dé el mantenimiento adecuado de apriete periódico en instalaciones críticas.
