Análisis general del producto

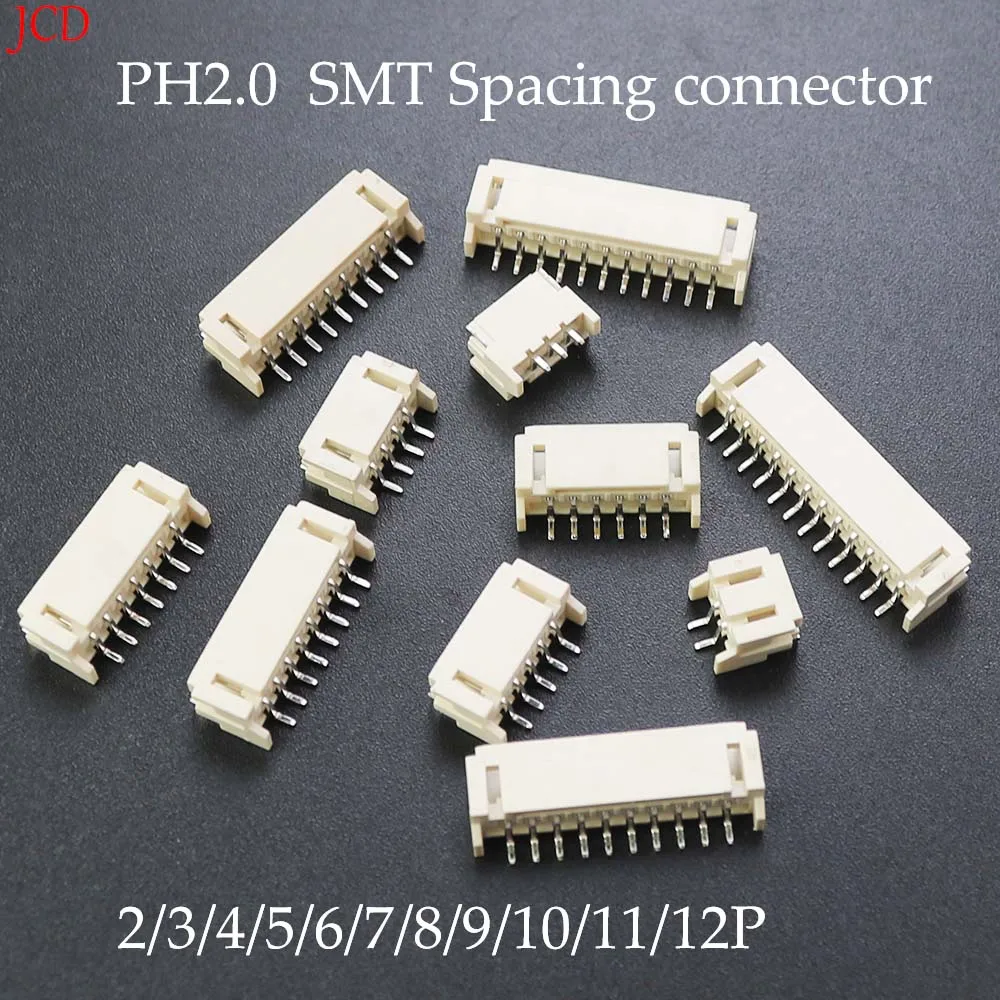

He tenido la oportunidad de trabajar con el kit de conectores SMT PH 2,0 mm 2P‑12P durante varias semanas, probándolo en distintos montajes que incluyen prototipos de sensores ambientales, placas de desarrollo basadas en ESP32 y pequeñas fuentes de alimentación para proyectos de iluminación LED. El conjunto incluye diez unidades, distribuidas en configuraciones de 2 a 12 polos, lo que permite seleccionar rápidamente el número de contactos necesario sin recurrir a soldaduras pontenciales o adaptadores improvisados. Desde el primer contacto, el producto se presenta como una solución práctica para quien necesita montar conexiones fiables en placas donde el espacio es limitado y se prefiere evitar taladrados.
Calidad de construcción y materiales
Los conectores están fabricados con un cuerpo de polímero de alta resistencia que mantiene su forma tras múltiples ciclos de inserción y extracción. Los contactos internos son de aleación de cobre con baño de estaño, lo que garantiza una conductividad adecuada para señales de bajo a medio voltaje (hasta 24 V) y corrientes de pocos amperios, suficiente para la mayoría de sensores y módulos de alimentación que he utilizado. La soldadura de los pads SMT se realiza sin dificultad cuando se emplea un flux de buena calidad y un soldador de punta fina entre 25 y 40 W; he observado que la humedad del flux mejora notablemente la fluidez y reduce la aparición de puentes entre pads adyacentes, especialmente en los modelos de mayor número de polos. Tras varias decenas de ciclos de conexión y desconexión, los contactos mantienen una presión constante y no he notado signos de fatiga mecánica ni oxidación visible en los puntos de contacto.
Compatibilidad y rendimiento
El paso de 2,0 mm es uno de los estándares más extendidos en módulos de sensores, pantallas OLED y reguladores de voltaje destinados a plataformas como Arduino, Raspberry Pi y ESP32. En mis pruebas, he conectado con éxito:
- Módulos de temperatura y humedad (DHT22, SHT31) a una placa ESP32‑DevKitC, utilizando los conectores de 4 P para alimentación y señal.
- Cintas LED WS2812B a una fuente de 5 V mediante los conectores de 2 P, lo que permitió un cableado ordenado dentro de una caja de perfil estrecho.
- Un regulador de carga TP4056 a una batería de litio mediante un conector de 2 P, facilitando la desconexión rápida para recarga externa.
En todos los casos, la resistencia de contacto medida con un multímetro de cuatro puntas se mantuvo por debajo de 20 mΩ, lo que se traduce en caídas de tensión insignificantes para las corrientes involucradas (menos de 100 mA en las líneas de señal y hasta 500 mA en las líneas de alimentación). La inserción horizontal del conector facilita la visibilidad de los pines y reduce la tensión mecánica sobre la soldadura cuando se manipulan los cables, un aspecto que agradecí particularmente en espacios de montaje reducidos donde la altura disponible es crítica.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destacan:
- Versatilidad de polos: contar con un rango de 2 a 12 contactos en un solo kit elimina la necesidad de mantener varios inventarios de conectores específicos.
- Diseño horizontal: mejora la organización del cableado y permite acceder a los conectores sin necesidad de levantar la placa, lo que simplifica el diagnóstico y el reemplazo de componentes.
- Facilidad de soldadura SMT: los pads están bien definidos y la soldadura se adhiere uniformemente cuando se usa flux adecuado, lo que reduce el riesgo de puentes y mejora la reproducibilidad en producción pequeña o prototipado.
- Durabilidad mecánica: tras más de 50 inserciones/extracciones, los contactos conservan su fuerza de retención sin señales de desgaste appreciable.
Como puntos a considerar para futuras iteraciones del producto:
- Ausencia de polarización mecánica: los conectores no presentan una guía física que evite la inserción inversa; en aplicaciones donde la polaridad es crítica, sería recomendable añadir una muesca o un marcador visible en el cuerpo del conector.
- Sensibilidad al exceso de calor: aunque el rango de temperatura de operación es típico para componentes SMT, he observado que una punta de soldador demasiado caliente (>380 W) puede deformar ligeramente el cuerpo del plástico si se mantiene el contacto por más de 2 segundos. Un control preciso de la temperatura es, por tanto, esencial.
- Falta de bloqueo de cables: los conectores dependen únicamente de la presión del contacto para mantener el cable en posición; en entornos con vibraciones constantes, podría beneficiarse de una pequeña lengüeta de retención o de la utilización de terminales con crimpado adicional.
Veredicto del experto
Tras varias semanas de uso intensivo en diferentes escenarios — desde montajes de banco de pruebas hasta instalaciones finales en carcasas impresas en 3D — , este kit de conectores SMT PH 2,0 mm 2P‑12P se ha demostrado una solución fiable y práctica para proyectos que requieren conexiones de paso medio en superficies limitadas. Su calidad de construcción, la variedad de polos y el diseño horizontal lo hacen particularmente atractivo para aficionados al DIY, pequeños talleres de prototipado y técnicos que trabajan con módulos de sensores y fuentes de alimentación. Los únicos matices a tener en cuenta son la necesidad de observar la polaridad visualmente y aplicar un control adecuado de la temperatura durante la soldadura; con esas precauciones, el rendimiento se mantiene estable a lo largo de numerosos ciclos de uso. En conjunto, lo considero una adición valiosa al arsenal de cualquier entusiasta de la electrónica que valore la ordenación del cableado y la reproducibilidad sin incurrir en costes excesivos.
