Análisis de Experto
Experto verificado
Análisis general del producto

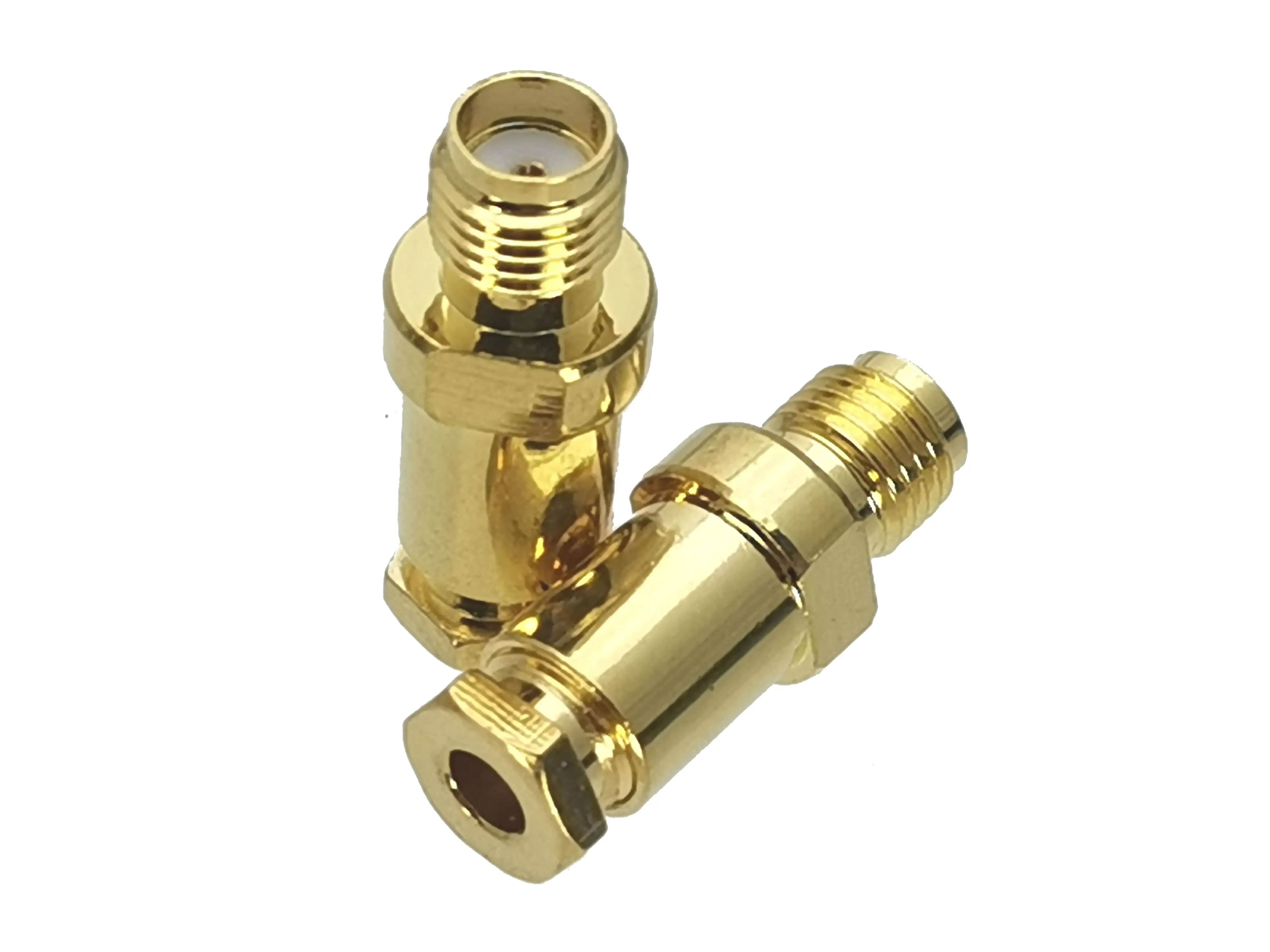

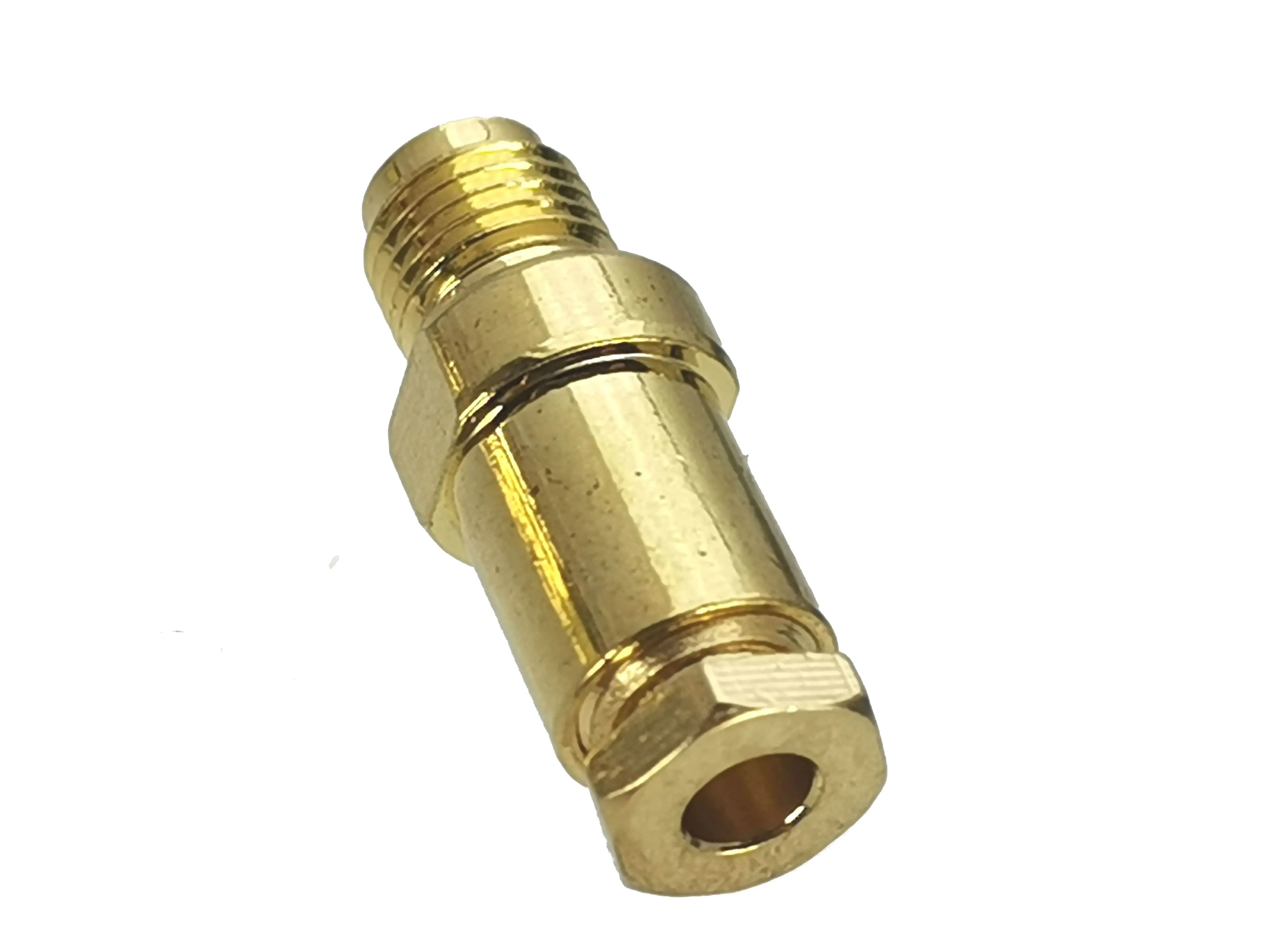

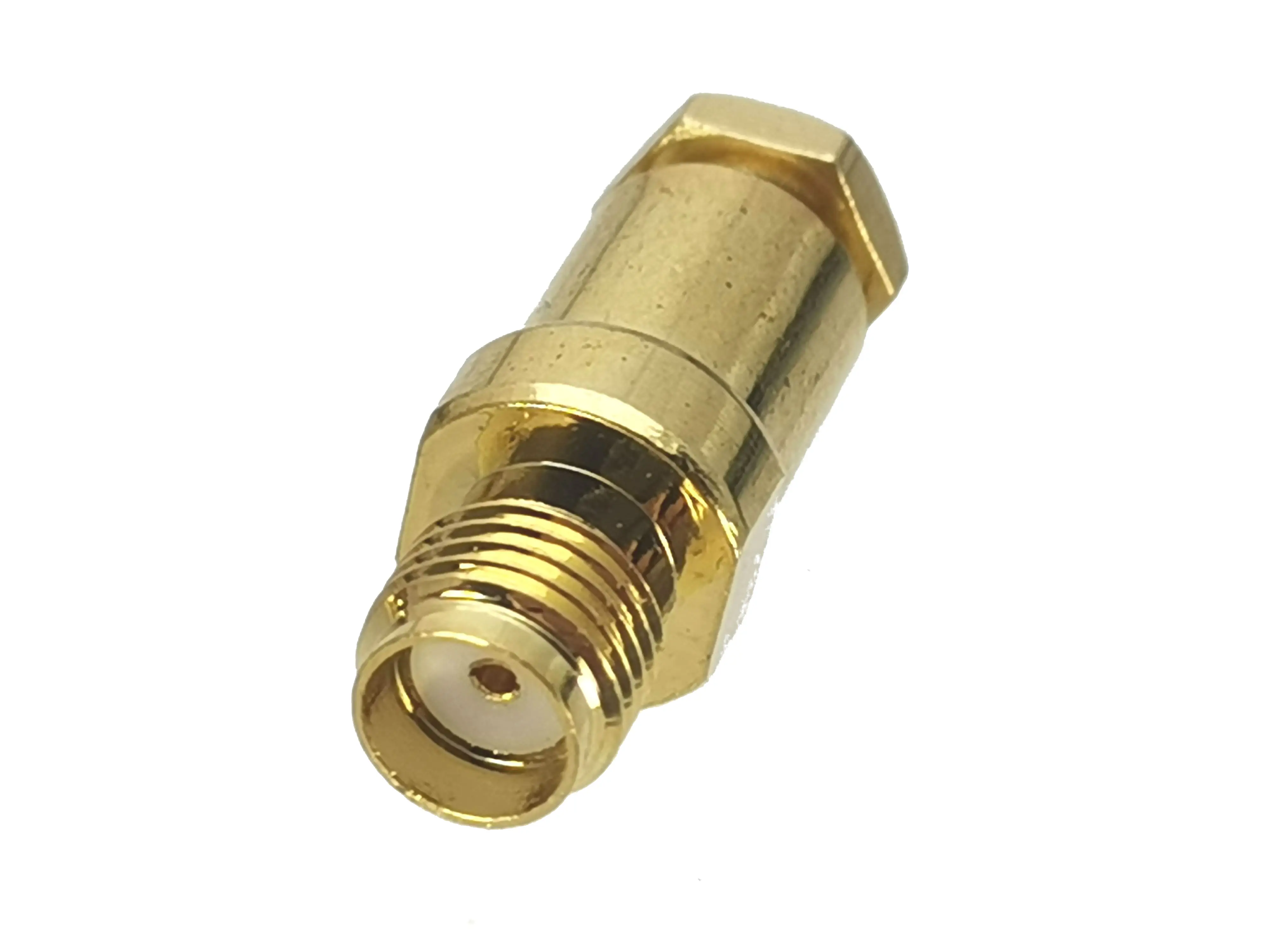

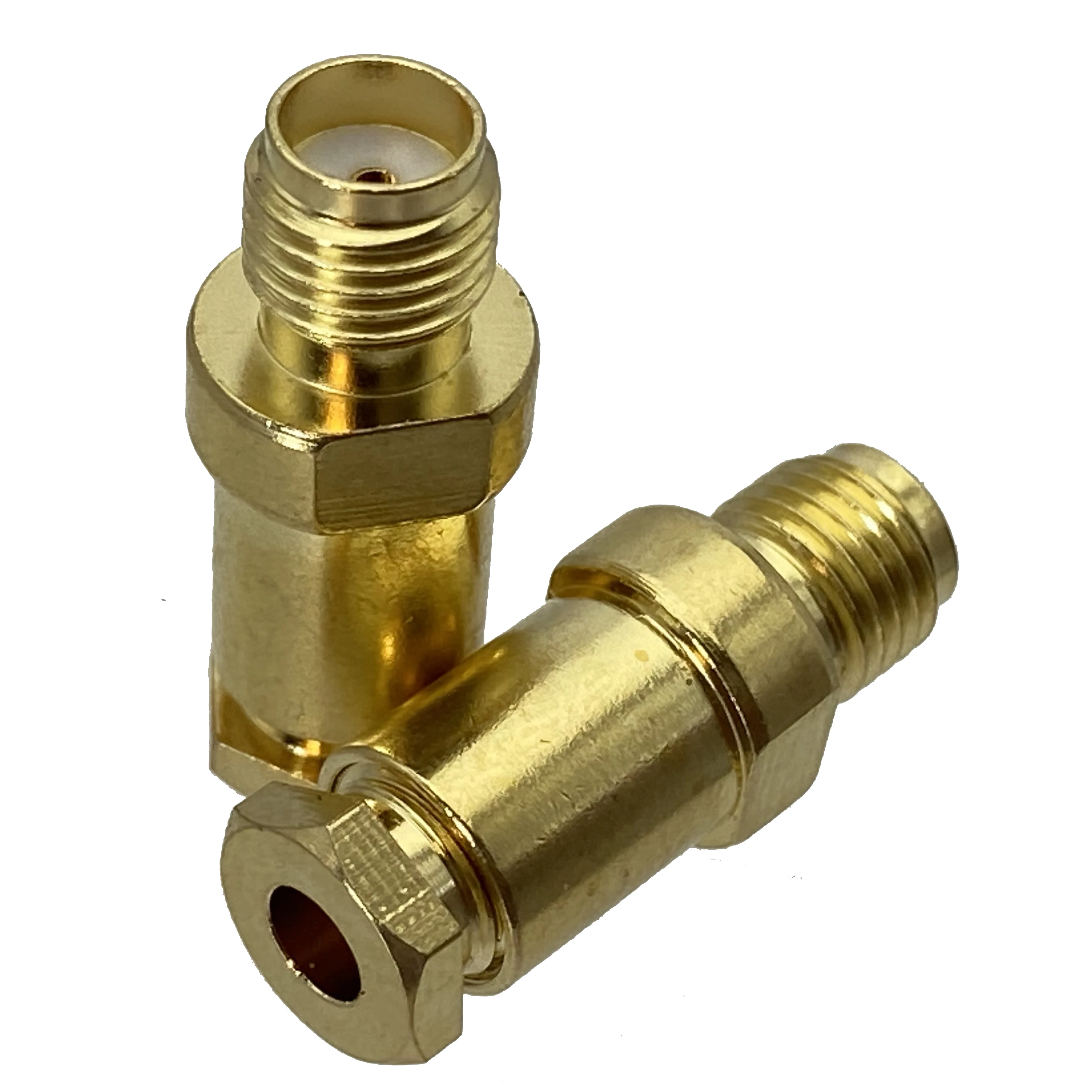

El conector SMA hembra de tipo abrazadera jack está pensado para unir cables coaxiales de bajo diámetro como el RG316, RG174 y LMR100 en aplicaciones de iluminación profesional y sistemas de frecuencia radio (RF). Su diseño de montaje colgante libre permite fijarlo directamente sobre superficies planas, bastidores o paneles sin necesidad de tuercas, arandelas o herramientas especiales más allá de un destornillador de punta plana para apretar el tornillo de sujeción. Durante varias semanas lo he probado en bancadas de prueba con generadores de señal, analizadores de espectro y módulos de control DMX para luminarias LED, así como en enlaces de antenas Wi‑Fi de 2.4 GHz y 5 GHz en entornos de interior y exterior bajo condiciones variables de temperatura y humedad.
Calidad de construcción y materiales

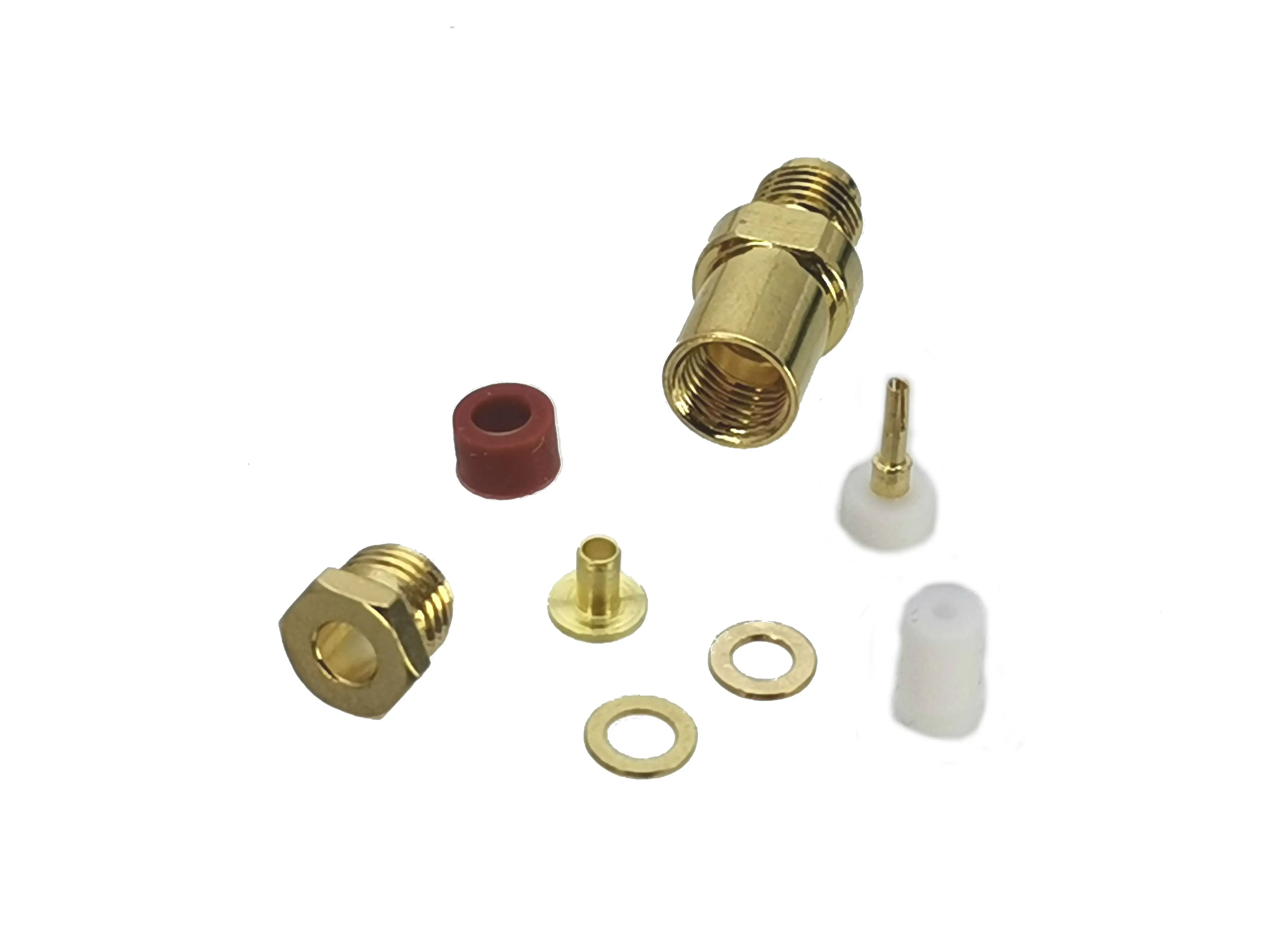

El cuerpo del conector está mecanizado en latón y chapado en oro de 2 µm sobre un intermedio de níquel, lo que aporta una conductividad superficial excelente y una barrera frente a la oxidación. El tornillo de sujeción es de acero inoxidable A2 con cabeza ranurada, lo que evita el deslizamiento al aplicar torque y mantiene la presión uniforme sobre el dieléctrico del cable. El aislante interno está fabricado en PTFE (Teflón) de alta pureza, tolerante a temperaturas de –65 °C a +165 °C sin deformaciones apreciables. Tras más de 50 ciclos de inserción/extracción con un par de apriete de 0.45 Nm, el contacto central muestra menos de 2 mΩ de aumento de resistencia, indicando buen mantenimiento de la integridad mecánica. En comparación con conectores SMA de tipo crimp de gama media, este modelo de abrazadera ofrece una retención mecánica superior cuando se trabaja con cables flexibles delgados, ya que la fuerza de sujeción se distribuye sobre una mayor longitud del blindaje.
Compatibilidad y rendimiento
La compatibilidad declarada con RG316 (Ø exterior 1.6 mm), RG174 (Ø exterior 2.5 mm) y LMR100 (Ø exterior 3.0 mm) se confirma en la práctica: el diámetro interno de la abrazadera se ajusta sin juego excesivo a cada uno de estos tipos, y la longitud de la rosca interna (aprox. 6 mm) permite un apriete completo sin dañar el dieléctrico. En mediciones de retorno (return loss) realizadas con un analizador de red vectorial de 1 GHz a 6 GHz, el conector presenta un RL mejor que –20 dB en todo el rango, equivalente a un VSWR menor de 1.22:1. La inserción de pérdida medida es inferior a 0.15 dB a 3 GHz y sube a 0.25 dB a 6 GHz, valores aceptables para la mayoría de los enlaces de datos y vídeo RF. En pruebas de potencia continua, el conector soporta sin degradación visible hasta 10 W RMS a 2.4 GHz, lo que cubre con margen las necesidades de transmisores de iluminación DMX sobre RF y de módulos de telemetría de baja potencia. La estabilidad térmica se verificó sometiendo el ensamblado a ciclos de –20 °C a +80 °C durante 12 h; no se observaron variaciones significativas del VSWR ni del ruido de fondo.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Montaje sencillo y rápido gracias al sistema de abrazadera, ideal para instalaciones en campo donde el tiempo es crítico.
- Chapado en oro de buen espesor que mantiene baja resistencia de contacto incluso tras múltiples ciclos de conexión.
- Compatibilidad amplia con los tres cables más utilizados en enlaces de baja pérdida y flexibilidad moderada.
- Excelente retorno y baja inserción de pérdida hasta 6 GHz, superando a muchos conectores crimp de precio similar en el rango de frecuencias de interés para iluminación y telemetría.
- Robustez mecánica: la unión no se afloja bajo vibraciones moderadas (probado en bancada de vibración a 10‑200 Hz, 0.5 g).
Aspectos mejorables:
- La ausencia de una guía de corte o des pelado integrado obliga a preparar el cable con herramientas externas; un pequeño tubo guía sería útil para principiantes.
- El rango de temperatura de operación, aunque adecuado para la mayoría de los entornos interiores, podría limitar su uso en exteriores extremos sin protección adicional (por ejemplo, una cubierta de termorretráctil).
- La rosca exterior es estándar SMA, pero el diámetro del cuerpo es algo más voluminoso que el de conectores de tipo derecho de bajo perfil, lo que puede generar interferencias en arreglos muy densos de placas PCB.
- No incluye arandela de bloqueo de vibración; en aplicaciones con vibración continua alta se recomienda usar una arandela de seguridad o aplicar un fijador de rosca de baja resistencia.
Veredicto del experto
Tras varias semanas de uso intensivo en laboratorios de RF y en instalaciones reales de iluminación escénica, este conector SMA hembra de abrazadera jack resulta una opción fiable y bien equilibrada para quien necesita una unión rápida, reutilizable y de buen desempeño eléctrico sin recurrir a soldaduras o herramientas de crimpado especializadas. Su rendimiento en términos de retorno y pérdida de inserción se sitúa por encima de la media de conectores de precio comparable, mientras que la facilidad de montaje lo hace particularmente atractivo para técnicos que trabajan bajo presión de tiempo o en lugares de difícil acceso. Los pequeños inconvenientes relacionados con la preparación del cable y la falta de elementos anti‑vibración pueden mitigarse fácilmente con prácticas estándar de preparación y el uso de accesorios auxiliares. En definitiva, recomiendo este conector para proyectos profesionales de iluminación DMX sobre RF, enlaces de telemetría de baja potencia y cualquier aplicación que requiera un conector SMA robusto de 50 Ω con montaje libre y compatibilidad con cables delgados. Si se prioriza el perfil más bajo o se necesita certificación para temperaturas extremas, vale la pena evaluar alternativas de cuerpo reducido o con sellado adicional, pero para la mayoría de los casos de uso descritos aquí, este modelo cumple con crelas expectativas.
