Descripción

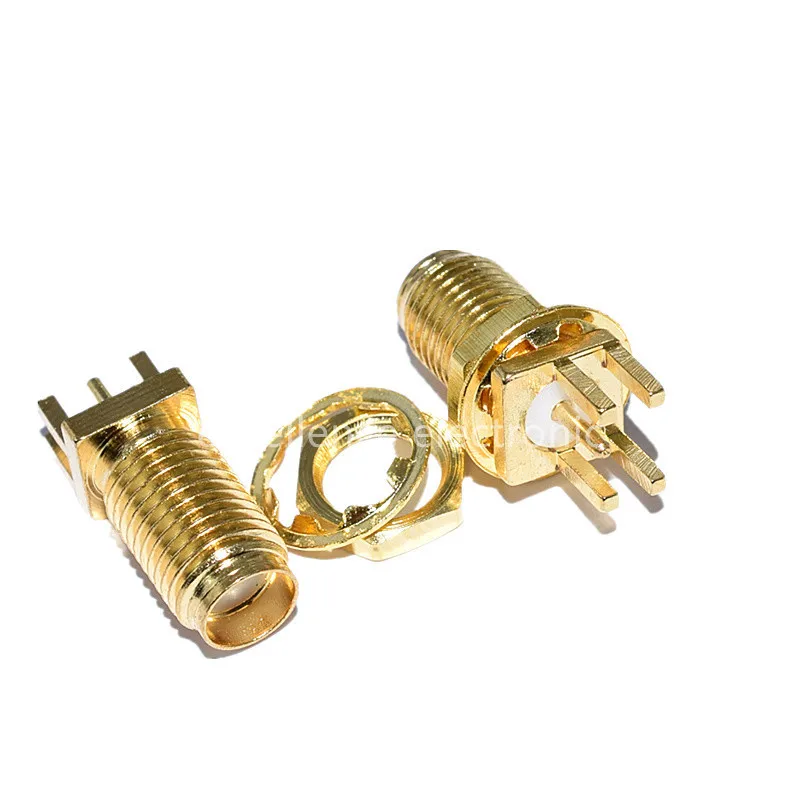

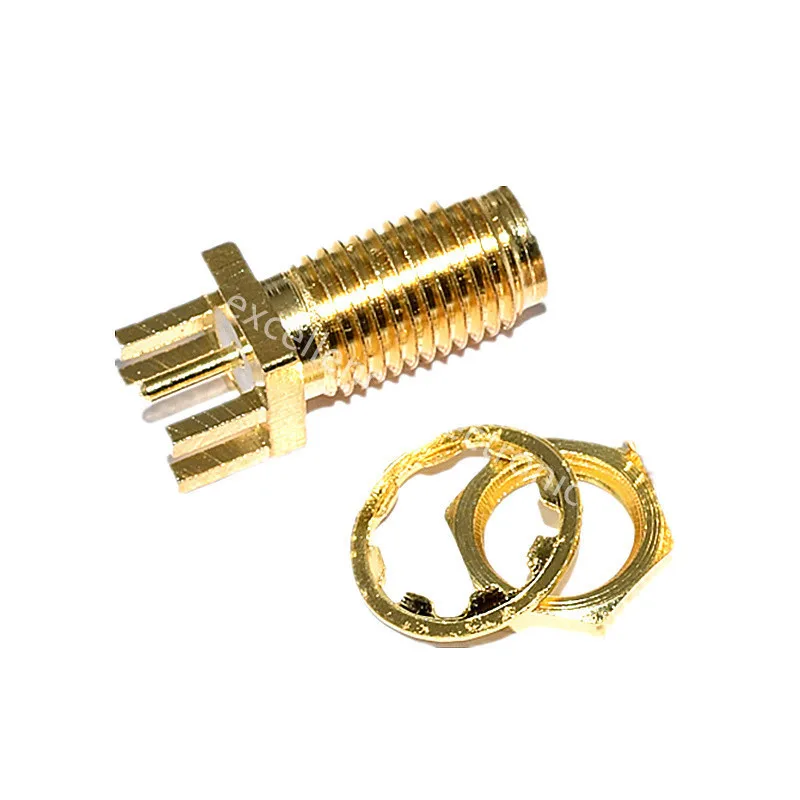

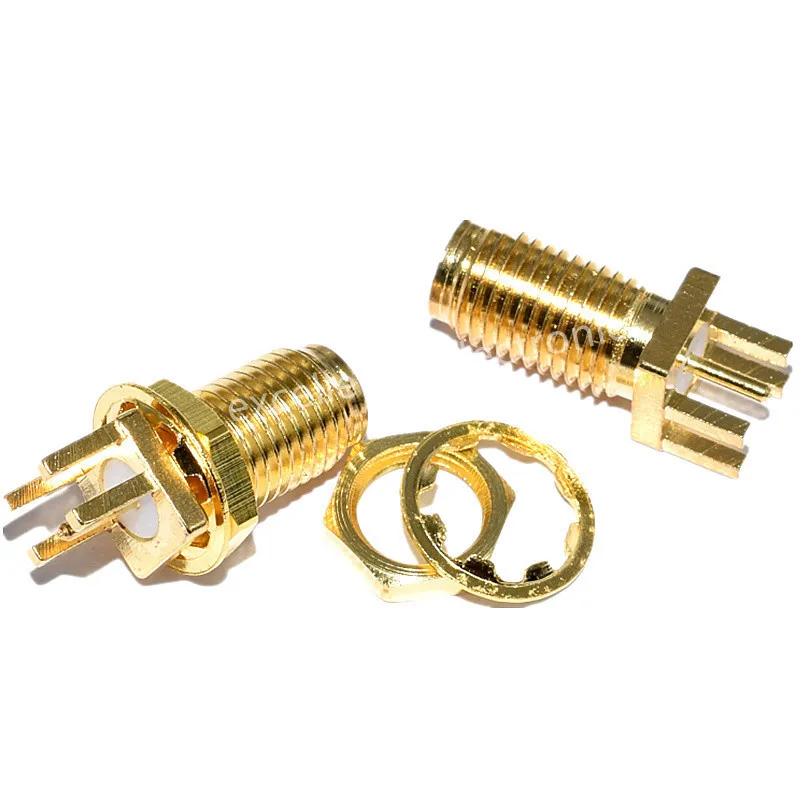

Conector SMA Hembra Dorado 50Ω - Solución Profesional RF
El conector SMA hembra dorado 50Ω es la solución definitiva para aplicaciones de radiofrecuencia que requieren conexiones de alta calidad y fiabilidad excepcional. Fabricado con cobre puro de alta calidad y chapado en oro, este conector ofrece una conductividad superior y resistencia a la corrosión. Su diseño de clip para montaje en borde de PCB permite una instalación directa y segura en circuitos impresos, eliminando la necesidad de cables adicionales y reduciendo el espacio requerido en equipos compactos.
Características Principales de Diseño
- Impedancia 50Ω - Estándar RF universal
- Construcción dorada - Chapado en oro 24K
- Clip PCB - Montaje en borde directo
- Longitud 18mm - Compacto y eficiente
- Cobre puro - Máxima conductividad
- Conexión recta - Adaptador RF sin ángulo
- Soldadura directa - Fijación permanente
Aplicaciones RF Profesionales
Este conector es ideal para:
- Equipos de comunicación - Transceptores y receptores
- Sistemas GPS - Antenas y módulos
- WiFi y Bluetooth - Módulos de radio
- Instrumentación - Equipos de medición
- Telecomunicaciones - Redes de datos
- Radioafición - Equipos amateur
- IoT - Dispositivos conectados
Ventajas del Chapado en Oro
El recubrimiento dorado ofrece beneficios excepcionales:
- Conductividad superior - Baja resistencia
- Resistencia a corrosión - Durabilidad extendida
- Contacto confiable - Conexión estable
- Compatibilidad universal - Estándar industrial
- Estética profesional - Acabado premium
- Fiabilidad probada - Uso intensivo
Especificaciones Técnicas Detalladas
- Tipo conector: SMA hembra recto
- Impedancia: 50Ω estándar
- Material cuerpo: Cobre puro
- Recubrimiento: Oro 24K
- Montaje: Clip para PCB (borde)
- Longitud total: 18mm
- Diámetro base: 4.3mm
- Material aislante: PTFE (teflón)
- Frecuencia operación: DC a 18GHz
- VSWR máximo: 1.5:1
Instalación en PCB
Proceso de montaje profesional:
- Preparar PCB - Limpiar área de montaje
- Posicionar conector - Alineación correcta
- Aplicar flux - Soldadura mejorada
- Soldar clip - Fijación permanente
- Soldar pin central - Conexión señal
- Verificar soldadura - Sin cortocircuitos
- Limpiar residuos - Finalización profesional
Compatibilidad con Cables Coaxiales
Funciona perfectamente con:
- RG-174/U - Cable fino flexible
- RG-178/U - Mini coaxial
- RG-316/U - Alta frecuencia
- RG-179/U - Baja pérdida
- LMR-100 - Baja pérdida profesional
- Coaxiales micro - Espacio reducido
Beneficios del Montaje en Borde
Ventajas sobre conectores tradicionales:
- Ahorro de espacio - Sin cables adicionales
- Reducción de ruido - Menor interferencia
- Conexión directa - Pérdida mínima
- Montaje robusto - Fijación permanente
- Costo reducido - Sin cableado extra
- Fiabilidad superior - Menos puntos de falla
Aplicaciones Específicas
Usos recomendados:
- Módulos GPS - Antenas de navegación
- Transceptores - Comunicación bidireccional
- Amplificadores RF - Potencia de señal
- Filtros - Procesamiento de señal
- Atenuadores - Control de nivel
- Divisores - Distribución de señal
Consejos de Instalación
Para maximizar rendimiento:
- Usar temperatura adecuada - Soldadura 260°C
- Evitar sobrecalentamiento - Proteger componentes
- Verificar polaridad - Conexión correcta
- Limpiar después de soldar - Remover flux
- Inspeccionar visualmente - Calidad de soldadura
- Probar conexión - Verificar continuidad
Contenido del Paquete
- 5 × Conectores SMA - Hembra dorada 50Ω
- 1 × Especificaciones - Guía técnica
- 1 × Manual instalación - Instrucciones
- 1 × Certificado calidad - Garantía
Conclusión
El conector SMA hembra dorado 50Ω representa la solución profesional definitiva para cualquier aplicación de radiofrecuencia que requiera una conexión directa y confiable a circuitos impresos. Su construcción premium con chapado en oro, diseño de montaje en borde y compatibilidad universal lo convierten en la elección ideal para ingenieros, técnicos y entusiastas de la electrónica. Ya sea que estés diseñando equipos de comunicación, desarrollando sistemas IoT o construyendo instrumentación de precisión, estos conectores te proporcionarán la calidad y fiabilidad que necesitas para llevar tus proyectos RF al siguiente nivel.
