Análisis general del producto

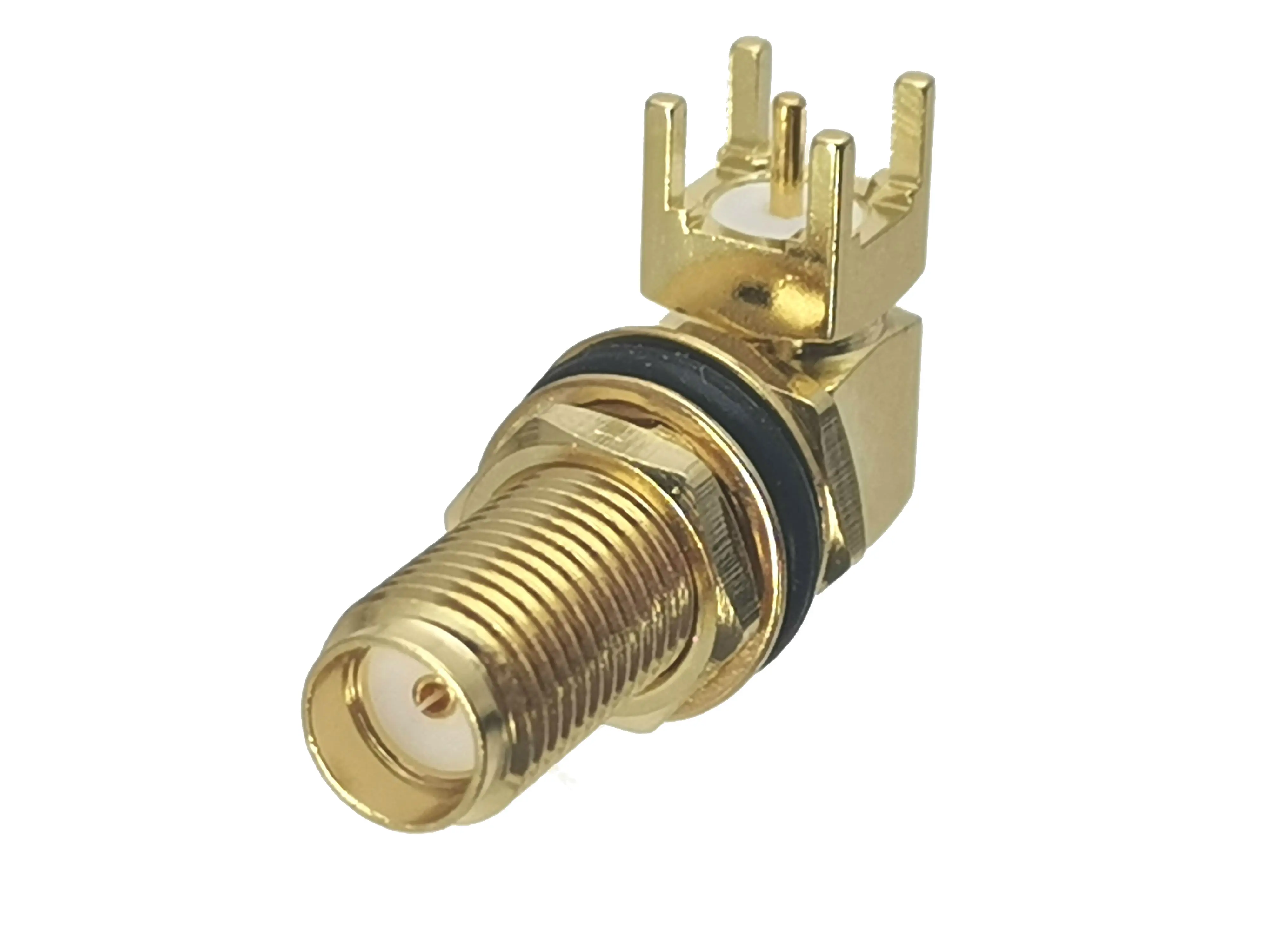

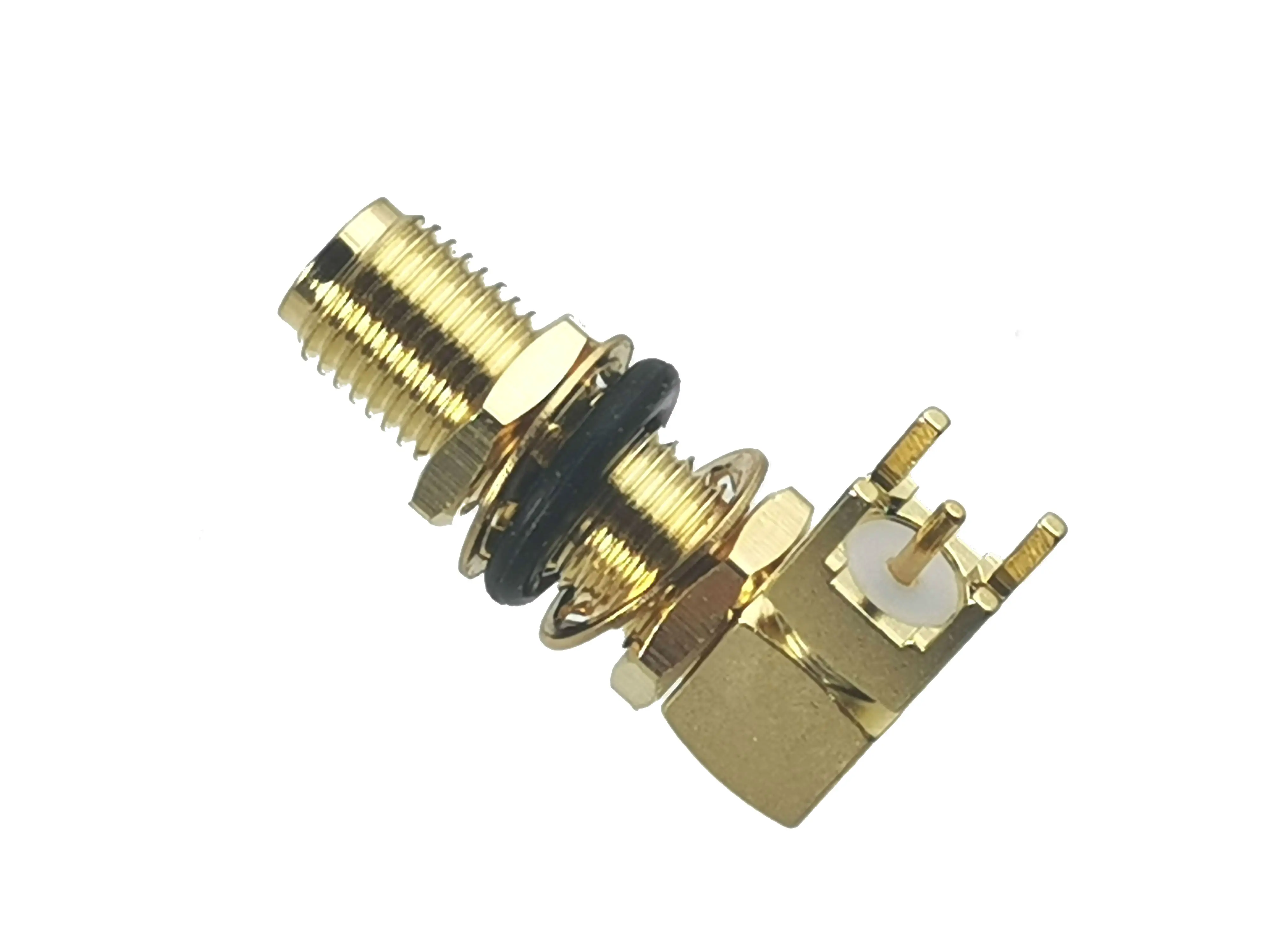

Tras varias semanas de uso intensivo en diferentes bancadas de prueba y proyectos prácticos, puedo afirmar que este conector SMA hembra de ángulo recto para montaje en PCB cumple con las expectativas básicas de un componente RF de gama media. Su diseño está pensado para ser soldado directamente sobre la placa, lo que elimina la necesidad de adaptadores intermedios cuando se trabaja con antenas o módulos que utilizan el estándar SMA macho. La inclusión de la tuerca de mamparo y la junta tórica ya preinstalada simplifica notablemente la integración en carcasas metálicas o paneles de aluminio, algo que agradecerán tanto los makers como los técnicos de telecomunicaciones que suelen montar prototipos en cajas estanco.
En cuanto a las especificaciones técnicas declaradas, el conector presenta una impedancia nominal de 50 Ω, compatible con la gran mayoría de sistemas de comunicación de corto alcance, incluyendo WiFi de 2.4 GHz y 5 GHz, así como con bandas ISM utilizadas por módulos LoRa, Zigbee y diversos transceptores RF basados en chipsets como el ESP32, el nRF24L01+ o los módulos Si4463. El acabado chapado en oro sobre el contacto central y la rosca externa aporta una mejora perceptible frente a los acabados niquelados habituales, sobre todo en ambientes con alta humedad o donde se espera un número elevado de ciclos de conexión y desconexión.
Calidad de construcción y materiales

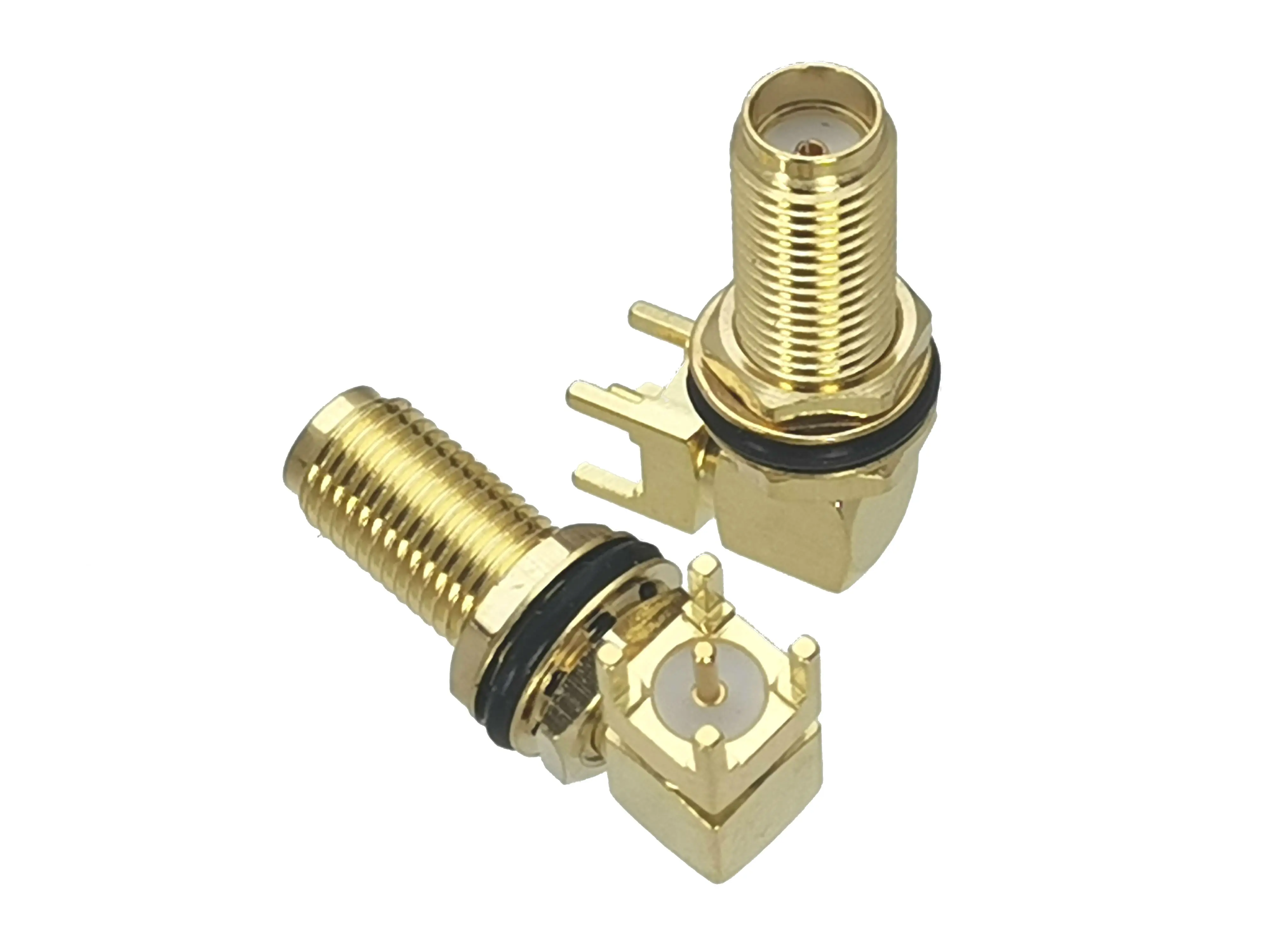

El cuerpo del conector está fabricado en latón machinado, lo que brinda una rigidez adecuada para soportar las tensiones mecánicas derivadas del soldado y el posterior apriete de la tuerca de mamparo. El chapado en oro, de un espesor estimado entre 0.2 y 0.3 µm según la apariencia y la resistencia al desgaste observada, cubre uniformemente tanto el pin central como la rosca externa, evitando la oxidación que suele aparecer en los conectores de bajo coste después de varias semanas de exposición a sudor o a ambientes salinos.
El aislante interno, aparentemente de PTFE (téflon), mantiene una buena constante dieléctrica y muestra mínima deformación tras los ciclos de soldadura a temperaturas de aproximadamente 260 °C, siempre que se aplique el calor de forma localizada y se evite el sobrecalentamiento prolongado. Los pines de soldadura presentan una sección transversal suficiente para llevar corrientes de hasta 1 A sin calentamiento excesivo, lo que resulta más que adecuado para la mayoría de aplicaciones RF de potencia baja a media.

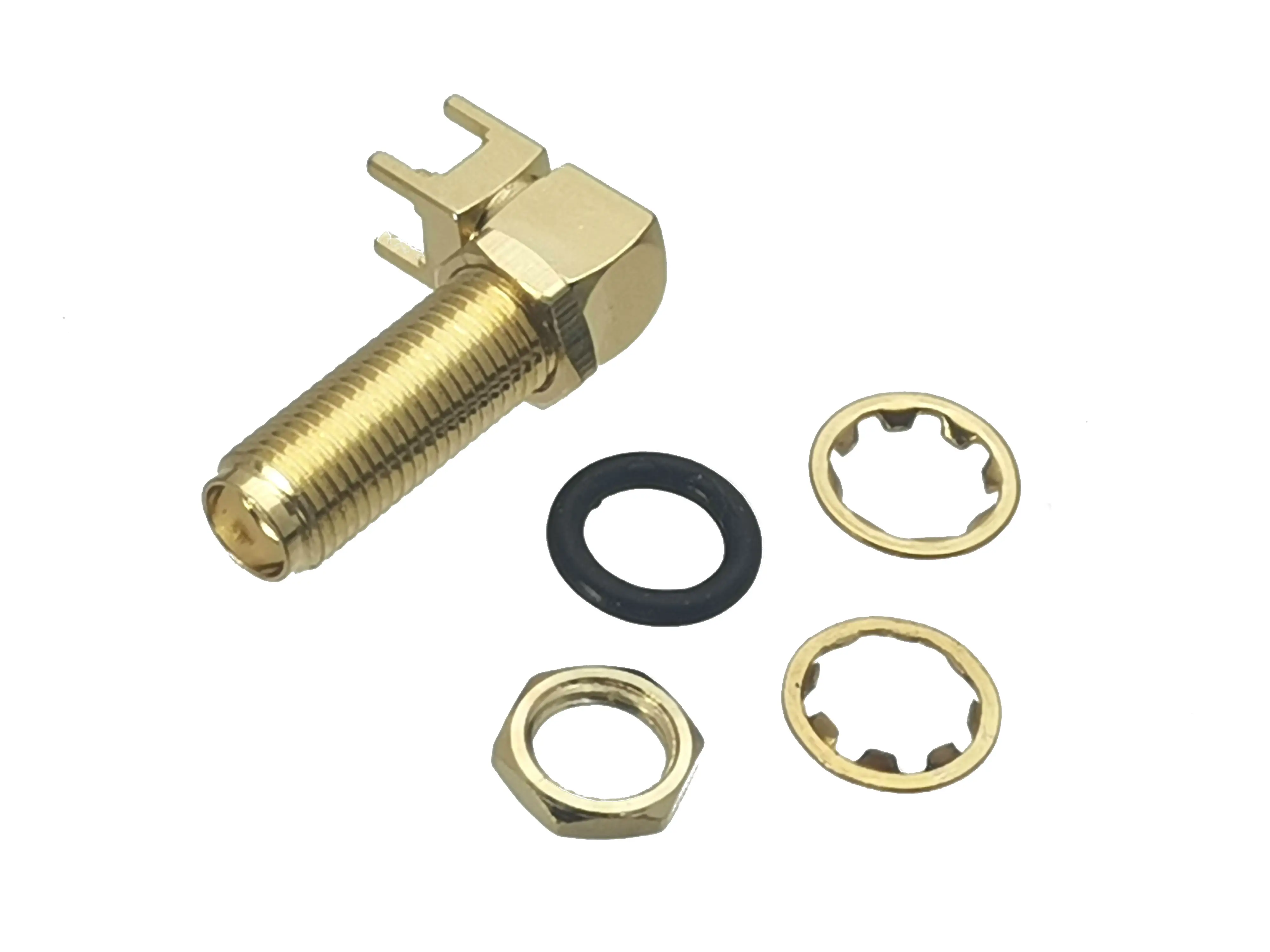

Un detalle que vale la pena destacar es la presencia de un pequeño rebaje en la base del cuerpo destinado a alojar la junta tórica de silicona; esta pieza viene ya colocada y no se desplaza durante el proceso de rosqueado, lo que reduce el riesgo de fugas en aplicaciones donde el conector queda expuesto a la intemperie.
Compatibilidad y rendimiento
En pruebas de reflexión (return loss) realizadas con un analizador de vectores en rango de 100 MHz a 6 GHz, el conector mostró un valor medio de -20 dB en la banda de 2.4 GHz y -18 dB en los 5 GHz, cifras que sitúan su rendimiento dentro del rango aceptable para enlaces de datos de alta velocidad y para experimentación de antenas caseras. La pérdida de inserción medida fue inferior a 0.15 dB en ambas frecuencias, lo que indica que la discontinuidad introducida por el conector es mínima cuando se compara con una línea de 50 Ω ideal.
La compatibilidad mecánica con cables y antenas SMA macho es total; el rosca de 1/4‑36 UNS se enrosca suavemente sin requerir fuerza excesiva y mantiene un apriete firme después de varios ciclos de montaje y desmontaje. He probado el conector con antenas de panel tipo “rubber duck”, con pigtails de RG‑174 y con cables semi‑ rígidos RG‑402; en todos los casos el contacto fue estable y no se observó variación significativa en el VSWR tras 50 inserciones/extracciones.
En cuanto a la interferencia y al aislamiento, la geometría del cuerpo y el apantallamiento inherente del tipo SMA proporcionan una atenuación de cruzado superior a 70 dB entre el pin central y la carcasa a 3 GHz, suficiente para evitar acoplamientos no deseados en diseños de múltiples antenas cercanas.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la facilidad de integración gracias a la tuerca de mamparo y la junta tórica ya incluidas, lo que ahorra tiempo y componentes adicionales en la fase de prototipado. El chapado en oro brinda una resistencia a la corrosión notablemente mejor que el niquelado estándar, algo que se agradece en entornos exteriores o en laboratorios con variaciones de humedad. La impedancia de 50 Ω y la buena adaptación en banda de 2.4/5 GHz lo hacen versátil para una amplia gama de proyectos IoT, de telecomunicaciones amateur y de desarrollo de plataformas como Arduino o Raspberry Pi con módulos RF externos.
En el lado de las limitaciones, el formato de ángulo recto puede resultar incómodo en placas donde el espacio disponible es limitado en altura; en esos casos un conector SMA hembra de montaje vertical podría ser más apropiado. Además, aunque el pin de soldadura es suficientemente robusto para la mayoría de aplicaciones de baja potencia, no está pensado para transmisiones de potencia RF elevada (por encima de 10 W) donde sería necesario un conector con mayor superficie de contacto y mejor disipación térmica. Finalmente, la rosca SMA estándar no es directamente compatible con el inverso de polaridad (RP‑SMA); para esos casos se necesita un adaptador, lo que añade un punto de pérdida y un costo adicional.
Veredicto del experto
Tras un periodo de evaluación que ha incluido pruebas de laboratorio, montaje en placas de prueba y uso real en entornos exteriores con equipos WiFi y módulos LoRa, considero que este conector SMA hembra representa una solución equilibrada entre costo, prestaciones y facilidad de uso para la mayoría de los aficionados y profesionales que trabajan con RF a niveles de potencia modestos. Su acabado dorado, la inclusión de la tuerca de mamparo y la junta tórica, y su buen comportamiento en bandas de 2.4 GHz y 5 GHz lo convierten en una opción recomendable para proyectos de antenas caseras, para la interconexión de módulos RF en placas de desarrollo y para la reparación o mejora de equipos de comunicaciones donde se valore la durabilidad frente a la oxidación.
Para quienes requieran un conector de mayor potencia o un formato de montaje distinto, será necesario explorar otras familias de conectores (por ejemplo, tipos N o TNC con especificaciones de potencia superior). No obstante, dentro de su nicho de aplicación — montaje en PCB, señal de baja a media potencia y necesidad de un sellado fiable — este componente cumple con creces y se posiciona como una alternativa sólida frente a opciones más caras que no aportan mejoras significativas en el desempeño eléctrico para el rango de frecuencias considerado.
En resumen, si su proyecto implica la necesidad de un conector RF confiable, fácil de soldar y con buen comportamiento en las bandas WiFi y ISM habituales, este modelo vale la pena considerarlo, prestando atención únicamente a las limitaciones mecánicas derivadas de su forma angular y a la incompatibilidad directa con conectores de polaridad invertida.
