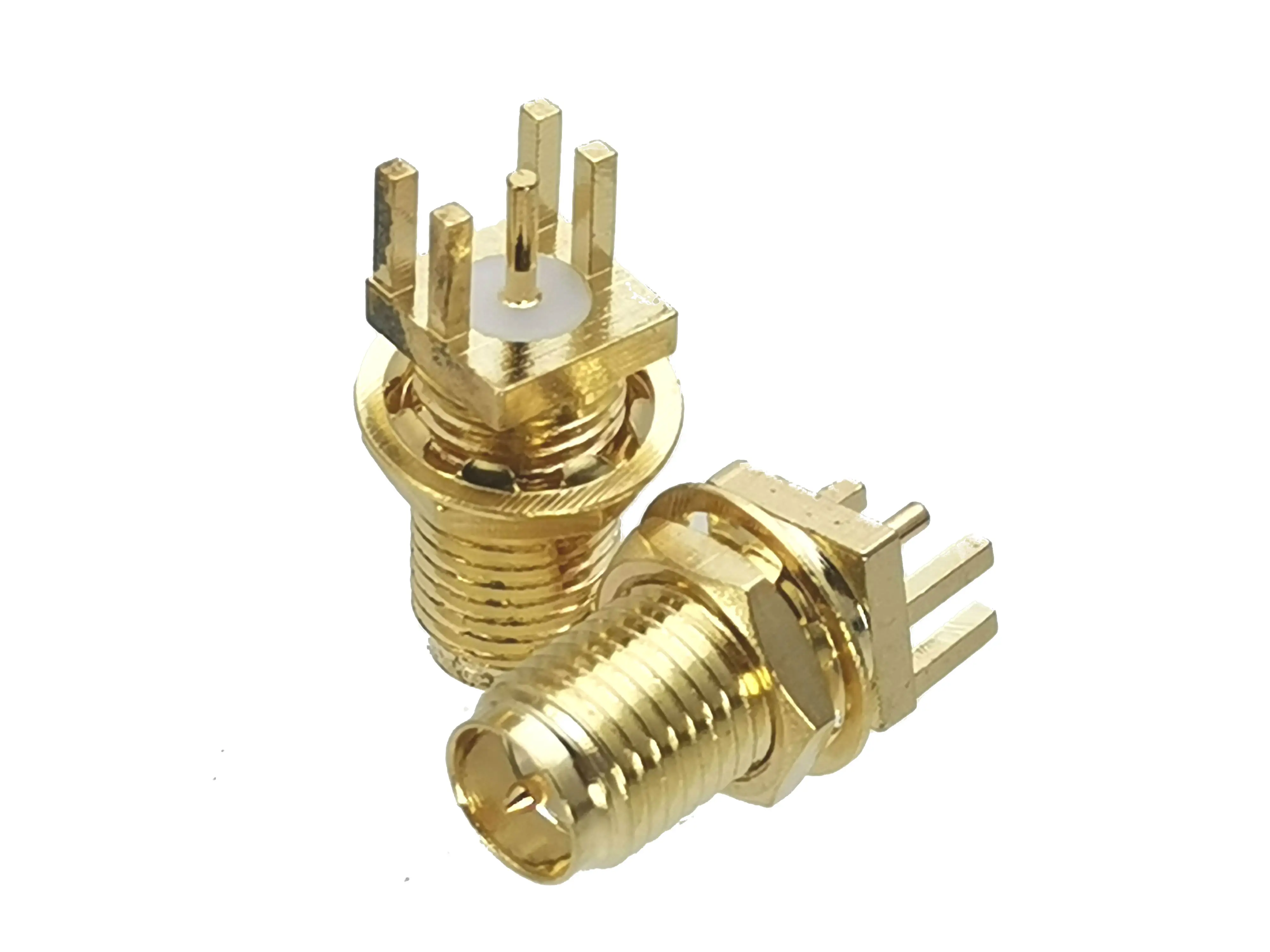

Conector RP-SMA Hembra de Alta Calidad para Aplicaciones RF
Este conector RP-SMA hembra ofrece una solución fiable para conexiones de frecuencia radio en proyectos de electrónica y comunicaciones. Con diseño recto y chapado en oro, garantiza mínima pérdida de señal y resistencia a la corrosión en entornos exigentes. Ideal para antenas, módulos WiFi, sistemas de telecomunicaciones y equipos de prueba donde se requiere una conexión coaxial estable de 50 ohmios.
Especificaciones Técnicas y Construcción
El conector presenta impedancia de 50 ohmios estándar para aplicaciones RF, con contacto macho interno compatible con conectores RP-SMA macho. El chapado en oro sobre el cuerpo metálico mejora la conductividad y protege contra la oxidación. Su estilo recto facilita la instalación en espacios donde no se requiere ángulo de conexión, mientras que el tipo de montaje colgante libre permite flexibilidad en el posicionamiento.
Características de Instalación Prácticas

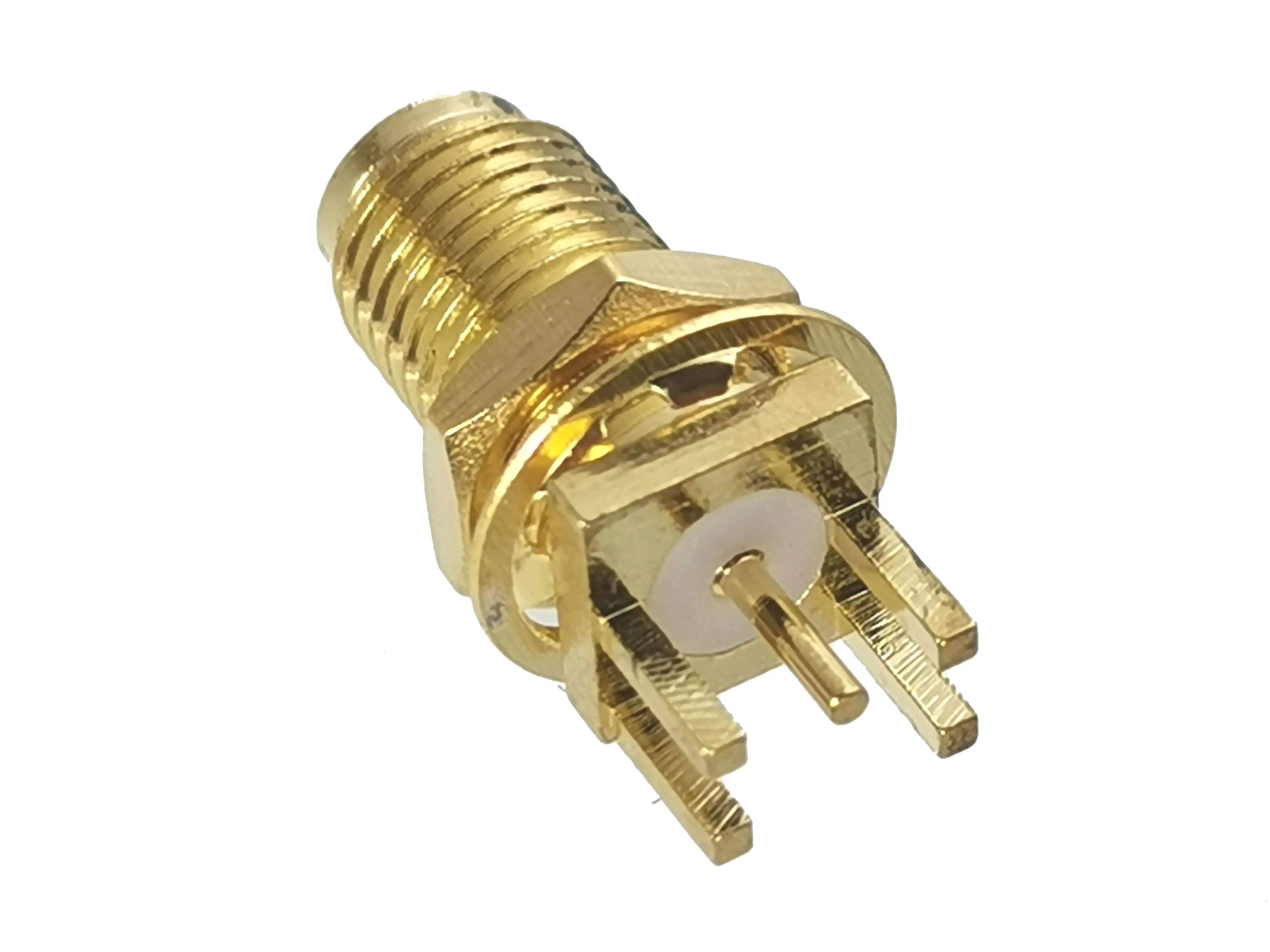

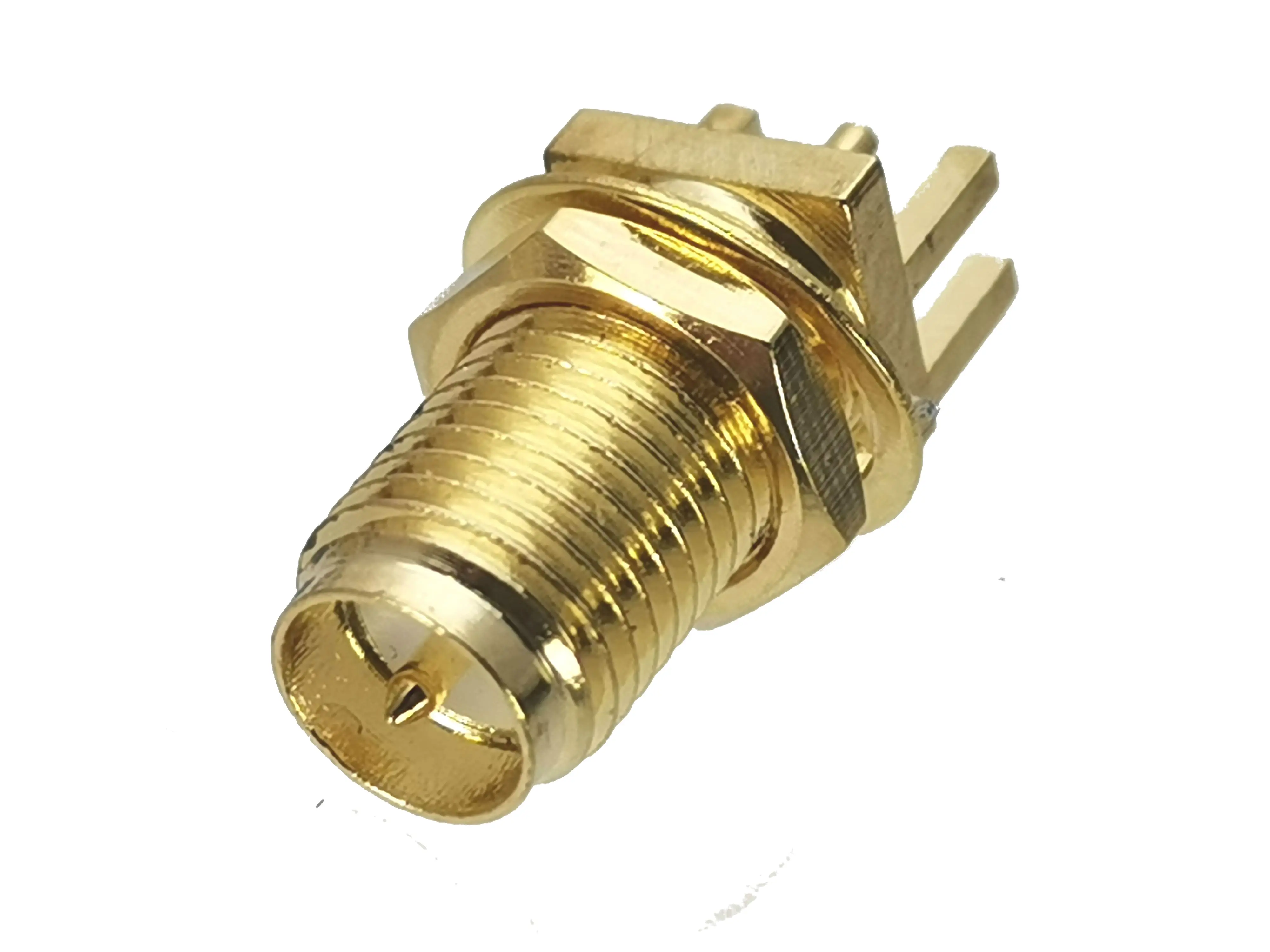

Incluye tuerca de mampara para fijación segura en paneles o cajas metálicas, soldadura de borde PCB para conexión directa a placas de circuito y clip de montaje que asegura el conector durante la instalación. Estas características lo hacen particularmente útil en prototipado y producción donde se necesita tanto conexión eléctrica como mecánica estable. El diseño permite reemplazo sencillo sin dañar la placa PCB.
Aplicaciones Comunes y Compatibilidad
Se utiliza frecuentemente en dispositivos IoT, routers inalámbricos, sistemas de posicionamiento GPS y equipos de medición RF. Su compatibilidad con cables coaxial estándar RG-174, RG-316 y similares lo convierte en una opción versátil para antenas externas y módulos de comunicación. Antes de la instalación, verifique que el diámetro interno del cable coincida con las especificaciones del conector para asegurar un buen contacto eléctrico.
Preguntas Frecuentes
¿Qué tipo de cable es compatible con este conector RP-SMA?
Este conector es compatible con cables coaxial estándar como RG-174, RG-316 y LMR-100, siempre que el diámetro del conductor interno y el dielectrico coincidan con las especificaciones del conector para una correcta soldadura.
¿La tuerca de mampara incluye arandela de estanqueidad?
La tuerca de mampara proporcionada es estándar para fijación mecánica en paneles. Para aplicaciones que requieran protección contra polvo o humedad, se recomienda utilizar arandelas de estanqueidad adicionales según las especificaciones del entorno de instalación.
¿Es necesario usar pasta térmica al soldar este conector a la PCB?
No se requiere pasta térmica para la soldadura de este conector RF. Se recomienda usar estaño con flujo adecuado y aplicar calor suficiente para lograr una buena unión sin dañar el aislante interno ni el contacto dorado.
¿Cuál es la máxima frecuencia que soporta este conector RP-SMA?
Los conectores RP-SMA estándar suelen soportar frecuencias hasta 6 GHz con buen desempeño, aunque el límite exacto depende de la calidad de la instalación y el cable coaxial utilizado. Para aplicaciones por encima de 3 GHz, se recomienda verificar el VSWR específico del conjunto completo.
