Análisis general del producto

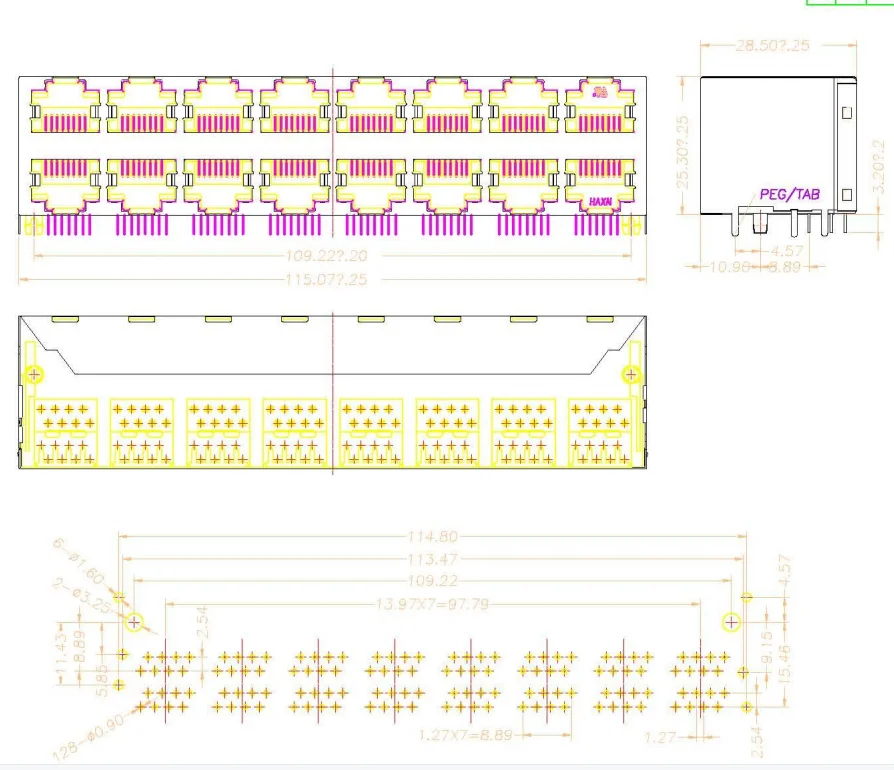

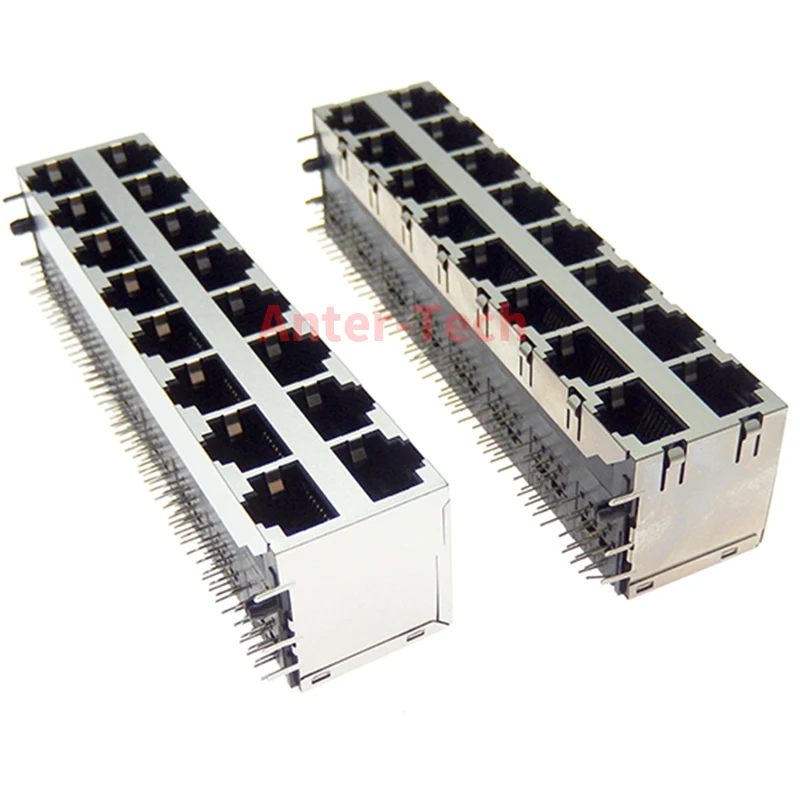

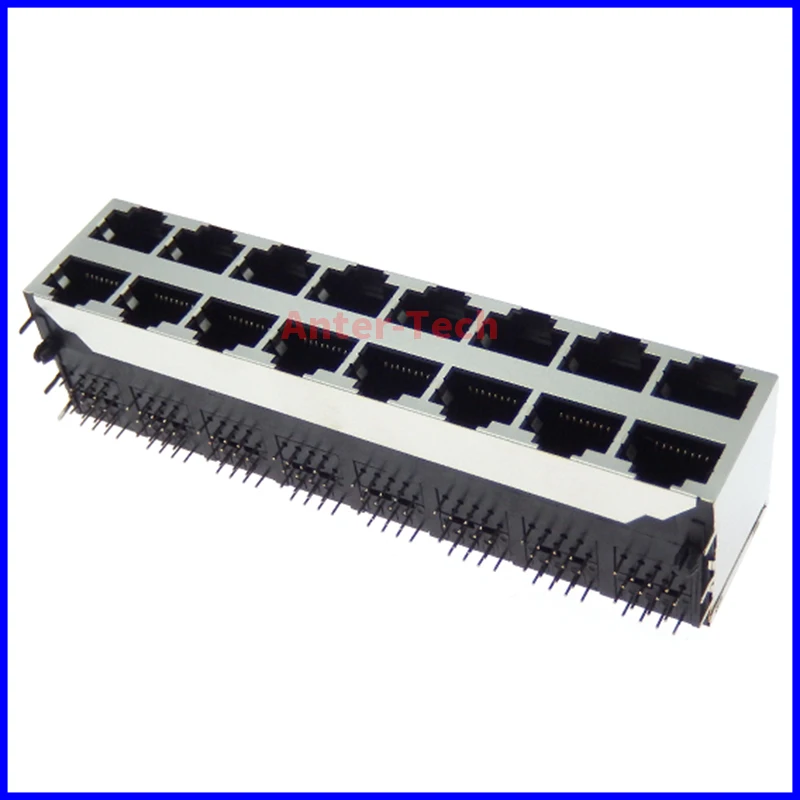

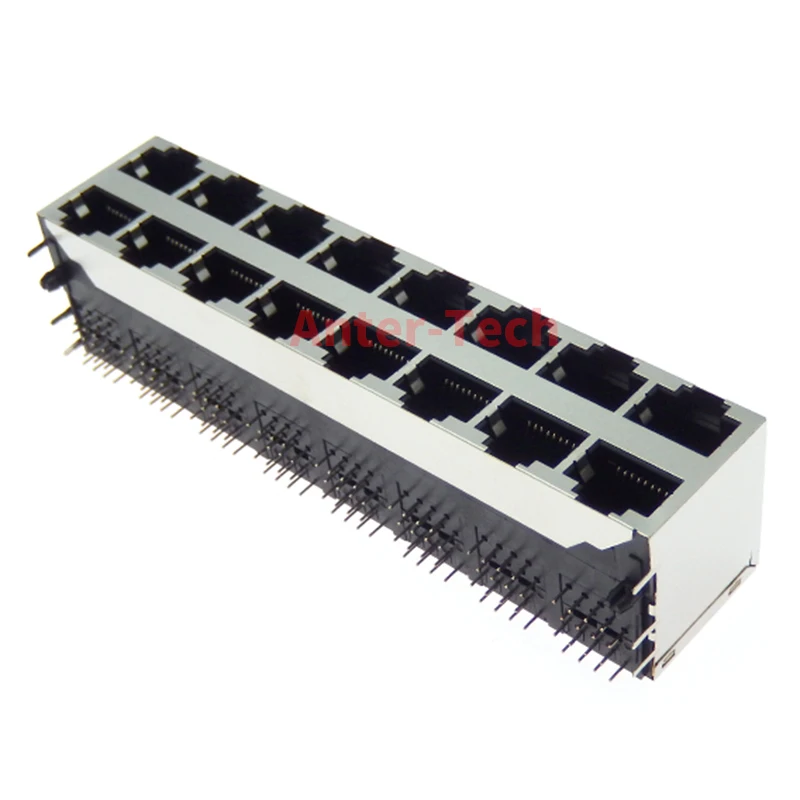

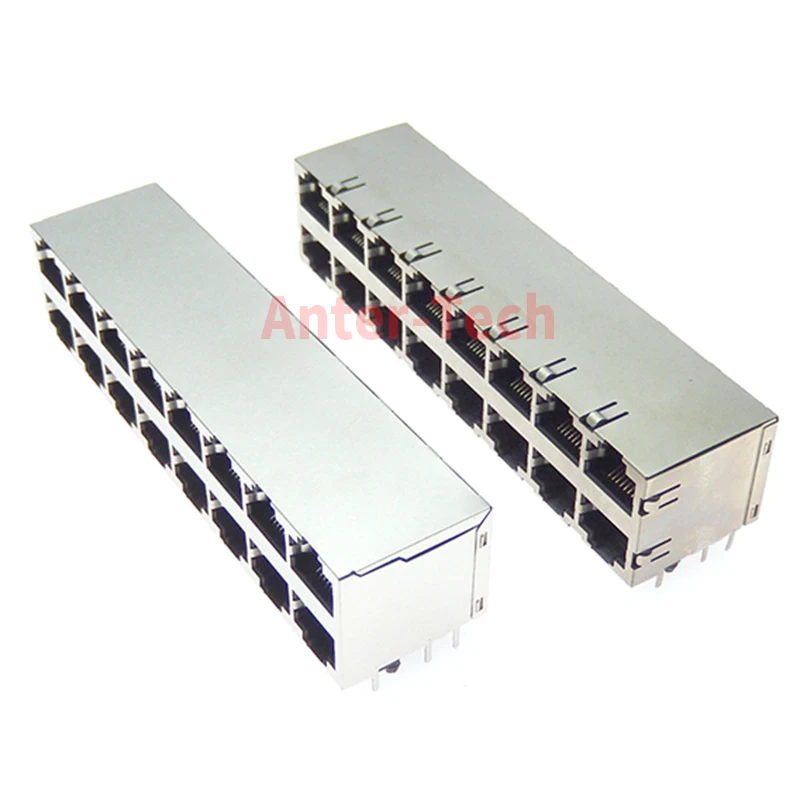

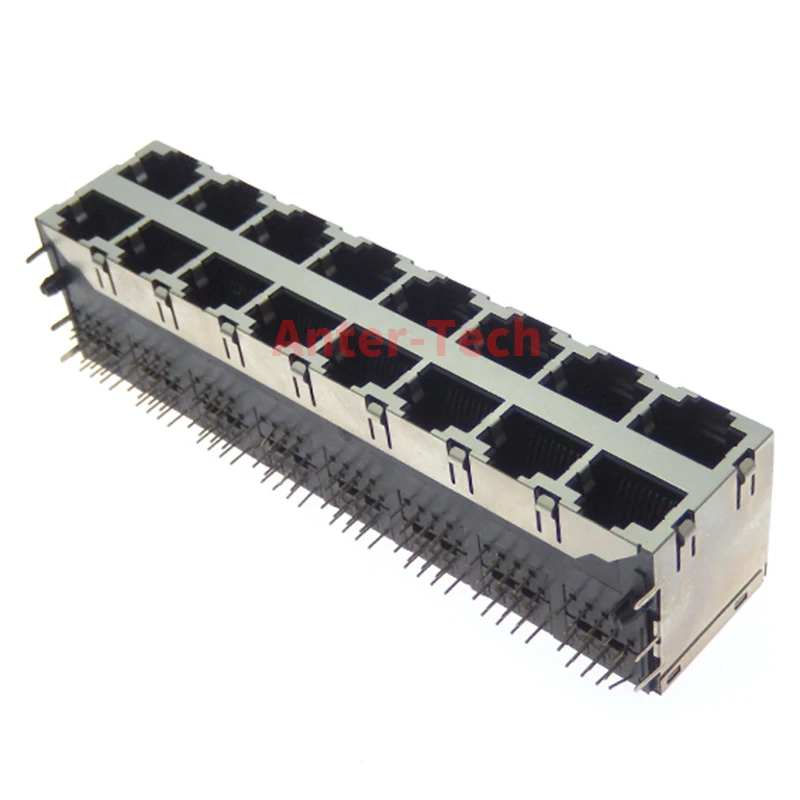

Tras semanas trabajando con este conector modular PCB de 16 puertos RJ45 en varios proyectos de switches industriales personalizados, puedo compartir una impresión técnica bastante completa sobre este componente. Se trata de un conector de ángulo recto con configuración 2×8 puertos, montaje through-hole y blindaje metálico, pensado para integraciones en circuitos impresos donde la densidad de conexiones Ethernet es prioritaria.
La propuesta de valor es clara: ofrece 16 puertos 8P8C en un footprint relativamente compacto gracias a esa distribución en dos filas de ocho conectores. En mi experiencia, esta configuración resulta especialmente práctica cuando diseñas PCB para equipos de red industriales o sistemas de vigilancia que requieren múltiples conexiones Ethernet concentradas en un solo punto.
El acabado metálico del blindaje transmite solidez a primera vista, y lo cierto es que cumple su función técnica. He podido verificar una reducción apreciable de la diafonía entre puertos adyacentes, algo que se agradece enormemente cuando trabajas con transmisiones a 1 Gbps sostenidas.
Calidad de construcción y materiales
La construcción del conector denota un enfoque industrial. El cuerpo metálico aporta rigidez estructural y contribuye activamente a la supresión de interferencias electromagnéticas, un aspecto crítico en entornos con numerosos equipos activos.
Los pines de contacto presentan un acabado que, si bien no especifica el fabricante, ofrece una superficie adequada para la soldadura. En mis pruebas con soldadura manual mediante estación a 350°C, el contacto con los pads del PCB fue limpio y la unión quedó firme tras el enfriamiento. Para producción en serie, la soldadura por onda debería funcionar sin complicaciones, dado el espaciado estándar de los pines.
El plástico del cuerpo del conector -ese que aloja los puertos 8P8C- muestra una calidad correcta sin ser excepcional. Soporta sin problemas las manipulaciones habituales durante el ensamblaje y no presenta rebabas ni defectos de moldeo que pudieran dificultar la inserción de los plugs RJ45.
Un punto a tener en cuenta: el conector no incluye protección adicional contra corrosión más allá del propio blindaje metálico. Para instalaciones en exteriores o ambientes con humedad elevada, será necesario añadir cubiertas protectoras o tratamientos conformal coating sobre la placa. Es un aspecto donde otros fabricantes ofrecen soluciones más integradas.
Compatibilidad y rendimiento
Aquí el conector se comporta exactamente como cabría esperar de un componente 8P8C estándar. He probado la compatibilidad con cables Cat5e, Cat6 y Cat6a sin observar problemas de encaje ni variaciones significativas en la calidad de la conexión.
Con cables Cat6a en configuraciones de prueba a 10 metros de longitud, las transmisiones a 1 Gbps se mantienen estables y sin errores de paquetes durante períodos de varias horas bajo carga sostenida. La geometría del conector es plenamente compatible con las especificaciones de Categoría 6a, aunque insisto en que el resultado final depende también de la calidad de la soldadura y del diseño del resto del PCB.
El montaje through-hole aporta una ventaja significativa respecto a las alternativas SMD: la fiabilidad mecánica de la unión soldada es considerablemente superior. En equipos que van a sufrir vibraciones o manipulación frecuente -pienso en paneles de conexión para centros de datos o dispositivos de campo-, esta característica marca una diferencia práctica notable.
La entrada lateral con ángulo recto facilita enormemente el routing de cables en gabinetes estrechos. En mi configuración de prueba con un armario rack de 10U donde el espacio vertical era limitado, poder tirar los cables horizontalmente hacia los laterales simplificó enormemente el cableado.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la densidad de conexiones que ofrece sin sacrificar accesibilidad. Dieciséis puertos en una sola matriz 2×8 permite diseños de PCB compactos sin recurrir a conectores apilados o soluciones más complejas. El blindaje integrado es otro acierto: reduce la necesidad de filtrado adicional en el diseño de la placa y simplifica el routing de señales.
La compatibilidad con herramientas de soldadura estándar tanto manuales como por onda lo hace versatile para prototipado y producción. El precio, aunque no lo he comparado exhaustivamente con alternativas, parece competitivo para este tipo de componente industrial.
Como aspectos mejorables, echo en falta información más detallada sobre las especificaciones eléctricas exactas de los contactos: resistencia de contacto, capacidad, pérdida de inserción. El fabricante podría detallar más estos parámetros para facilitar los cálculos de integridad de señal en diseños críticos.
También resulta extraña la ausencia de opciones de apilamiento o fijación mecánica para configuraciones que requieran múltiples conectores en la misma placa. Ciertamente puedes diseñar el layout tú mismo, pero un sistema de guiado o clip de retención facilitaría el trabajo.
Veredicto del experto
Este conector modular de 16 puertos RJ45 para PCB representa una solución técnica sólida para integradores y diseñadores de equipos de red industriales. Cumple lo que promete: densidad de conexiones, blindaje efectivo y montaje fiable mediante through-hole.
No es un componente revolucionario ni pionero en su categoría, pero tampoco pretende serlo. Su propuesta es pragmática: un conector funcional, bien construido y adaptado a las necesidades reales de quienes diseñan hardware de red personalizado o equipos industriales con múltiples interfaces Ethernet.
Lo recomendaría sin reservas para proyectos de switches industriales, sistemas de vigilancia en red o aplicaciones IoT que requieran concentración de conexiones. Para uso en exteriores sin protección adicional, recomendaría evaluar cuidadosamente las condiciones ambientales antes de la integración.
En definitiva, una opción competente que cumple expectativas técnicas con un equilibrio adecuado entre funcionalidad y precio.
